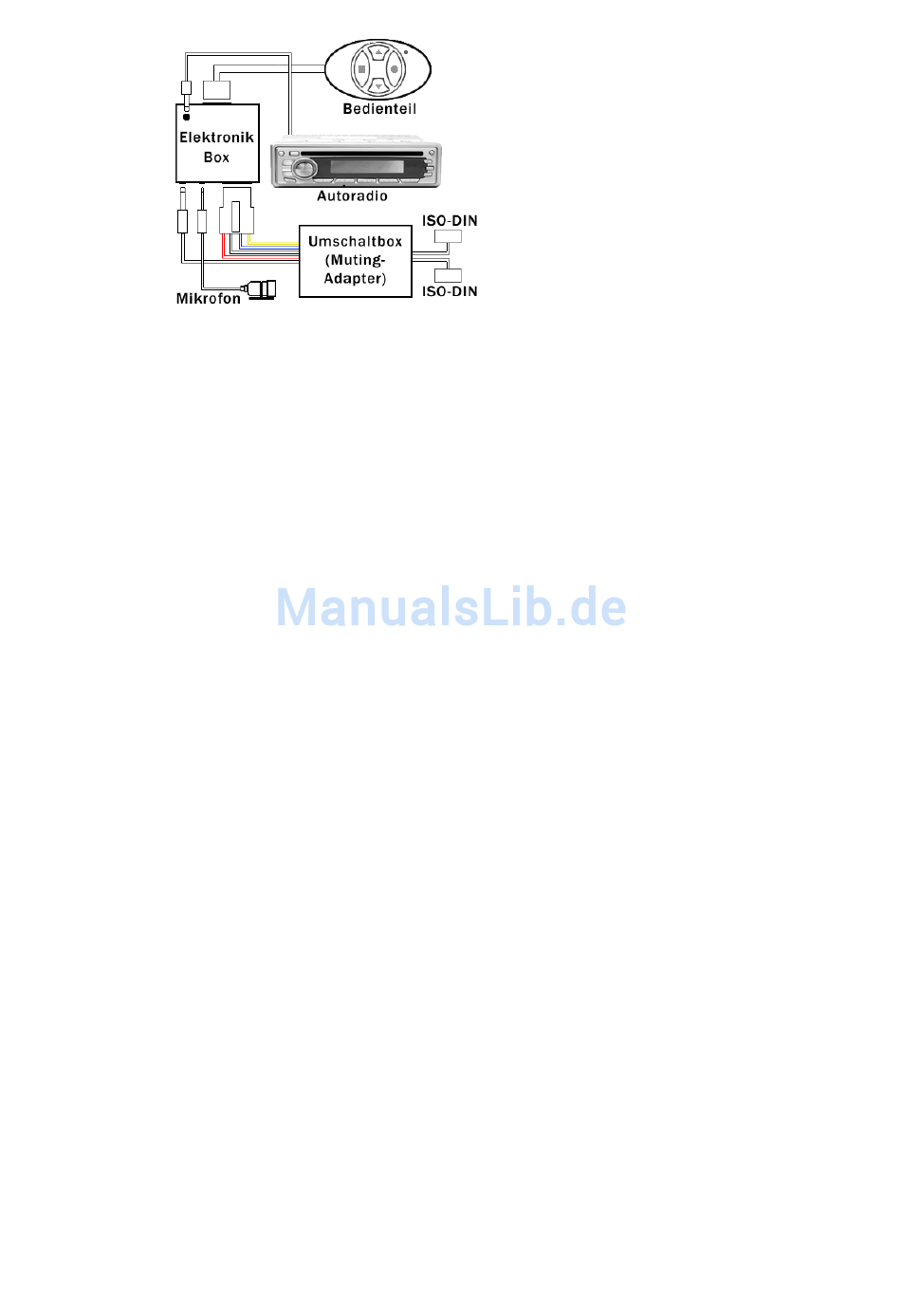

2.2.3 Einbau mit ISO-DIN Kabelsatz ( 1420M_ISO-DIN)

Elektronik Box. Das Mikrofon sollte möglichst in der Nähe des Kopfes des
Fahrers platziert werden, um eine gute Sprachqualität zu gewährleisten. Der
Mindestabstand zwischen Mikrofon und eingebauten Lautsprecher sollte 50 cm
betragen.
3. Anschließen der Elektronikbox an ISO-DIN Umschaltbox. 4 poliger Stecker
für (Stromversorgung/ Radiostummschaltung/ Zündung/Masse) und den
Klinkenstecker für die Lautsprecher anstecken.
4. ISO-DIN Anschlüsse am Autoradio
Lautsprecher) abziehen und dafür ausgewiesene ISO-DIN Anschlüsse der
Umschaltbox anstecken. Die abgezogenen ISO-DIN Anschlüsse nun mit den
noch freien ausgewiesenen ISO-DIN Anschlüssen der Umschaltbox verbinden.
5. Das Stereo Audio Kabel wird mit der entsprechenden Eingangsbuchse (LIN-
IN, AUX, CD-Wechsler) des Autoradios und der LINE-OUT Buchse der
Elektronikbox verbunden.

2.3. Kopplung des Mobilfunktelefons mit der Freisprechanlage

Um das Mobilfunktelefon mit der Freisprechanlage betreiben zu können, muss
dieses an der Anlage angemeldet werden ( Die Geräte müssen sich kennen
lernen – Kopplung ).
® The Bluetooth® word mark and logos are owned by the Bluetooth SIG, Inc. and any use of
such marks by LinTech GmbH is under license.
Falls im Auto kein VDA Anschluß
vorhanden ist, aber die im Auto
eingebauten Lautsprecher benutzt
werden sollen, kann
Umschaltbox (auch Mute- Adapter
genannt) benutzt werden.
1. Der RJ45-Stecker
®
Bluetooth Bedienteiles wird mit
der entsprech-enden Buchse der
Elektronikbox verbunden.
2. Anschließen des Mikrofons (mit
2,5mm Klinkenstecker) an die
(für Spannungsversorgung und
eine
des
9
