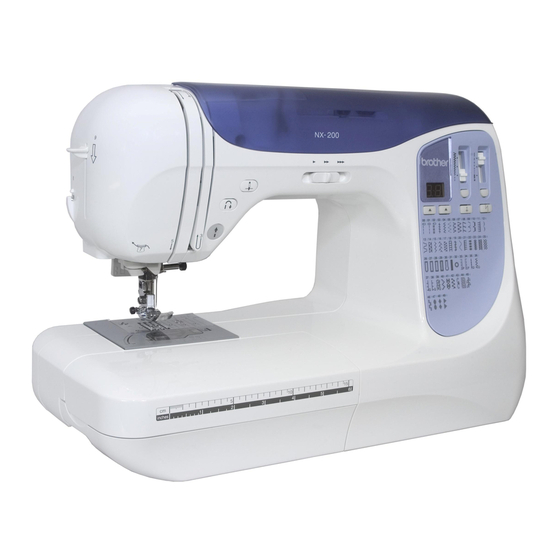

NUTZSTICHE ANHANG Computergestützte Nähmaschine Bedienungsanleitung...
Seite 2
0LWJHOLHIHUWHV =XEHK|U Überprüfen Sie nach dem Öffnen Kartons, ob das folgende Zubehör enthalten ist. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. =XEHK|U Folgendes sollte im Karton enthalten sein. Hinweise O Die Schraube für den Nähfußhalter ist bei Ihrem Fachhändler erhältlich.
Bezeichnung der Maschinenteile und ihre Funktionen Nachfolgend werden die verschiedenen Elemente der Nähmaschine und ihre Funktion beschrieben. Bevor Sie die Nähmaschine verwenden, lesen Sie bitte diese Beschreibungen sorgfältig, um sich mit den Bezeichnungen der Maschinenteile vertraut zu machen. Vorderansicht 1 Fadenführungsplatte / 2 Fadenführungsdeckel 8 Nähgeschwindigkeitsregler Führen Sie beim Einfädeln des Oberfadens den Faden Stellen Sie mit dem Nähgeschwindigkeitsregler die...
———————————————————————————————————— Bezeichnung der Maschinenteile und ihre Funktionen Rechte Seite/Rückansicht Nadel- und Nähfuß- Bereich 1 Knopflochhebel 1 Nähfußdruckwählscheibe Senken Sie den Knopflochhebel, um Knopflöcher und Stellen Sie mit der Nähfußdruckwählscheibe den Druck Riegel zu nähen. ein, den der Nähfuß auf den Stoff ausübt. 2 Fadenführungsscheiben 2 Handgriff Führen Sie den Faden durch die...
Bedientasten Über die Bedientasten können Sie verschiedene Grundfunktionen der Nähmaschine steuern. 3 Nadelstellungstaste 1 Start/Stopp-Taste Drücken Sie die Nadelstellungstaste, um die Nadel Drücken Sie die Start/Stopp-Taste, um den Nähvorgang anzuheben bzw. abzusenken. Wenn Sie die Taste zu starten bzw. anzuhalten. Wenn Sie die Taste zweimal drücken, wird ein Stich genäht.
Bedienfeld Das Bedienfeld an der rechten Vorderseite der Maschine besteht aus mehreren Tasten und Schiebreglern, mit denen der gewünschte Stich eingestellt werden kann. 1 Stichbreitenregler / 2 Stichbreitenreglertaste Diese werden zur Einstellung der Stichbreite bzw. der Nadelposition verwendet. Drücken Sie zuerst die Stichbreitenreglertaste und stellen Sie dann die Stichbreite mit dem Stichbreitenregler ein.
Einführung Vielen Dank, dass Sie sich für diese Nähmaschine entschieden haben. Bevor Sie diese Nähmaschine benutzen, sollten Sie diese Bedienungsanleitung sorgfältig lesen, um sich mit der korrekten Bedienung der verschiedenen Funktionen vertraut zu machen. Nachdem Sie diese Bedienungsanleitung durchgelesen haben, bewahren Sie sie bitte so auf, dass Sie sie schnell wieder zum Nachlesen zur Hand haben.
Inhalt Mitgeliefertes Zubehör ................Umschlagklappe A Zubehör ..........................Umschlagklappe A Bezeichnung der Maschinenteile und ihre Funktionen ......Umschlagklappe B Vorderansicht ......................... Umschlagklappe B Nadel- und Nähfuß- Bereich ....................Umschlagklappe C Rechte Seite/Rückansicht .......................Umschlagklappe C Bedientasten ......................... Umschlagklappe D Bedienfeld ..........................Umschlagklappe E Sonderzubehör ........................1 Einführung ...........................2 Merkmale der Nähmaschine ....................
Seite 10
—————————————————————————————————————————————————————————— Einstellen der Stichbreite und -länge ................. 43 Einstellen der Stichbreite ..........................43 Einstellen der Stichlänge ..........................44 Hilfreiche Funktionen ......................45 Ändern der Nadelstopp-Position ........................45 Automatisches Nähen von Rückwärts-/Verstärkungsstichen ................45 Praktische Nähtipps ......................47 Probenähen ..............................47 Ändern der Nährichtung ..........................
Seite 11
ANHANG......................89 Sticheinstellungen ......................90 Nutzstiche ............................... 90 Wartung ..........................94 Reinigen des Maschinengehäuses ........................94 Reinigen der Spulenkapsel ..........................94 Fehlersuche und -behebung ....................96 Fehlermeldungen ............................99 Summton ..............................100 Abnehmen der oberen Abdeckung ........................ 100 Index ..........................101...
Seite 12
Hilfe der Fehlertabelle im hinteren Teil dieser Bedienungsanleitung den Fehler selbst zu ermitteln und die entsprechenden Einstellungen vorzunehmen. Sofern sich die Störung nicht beheben lässt, wenden Sie sich bitte an einen Brother Fachhändler in Ihrer Nähe. Zusätzliche Produktinformationen und Aktualisierungen finden Sie auf unserer Website unter:...
VORBEREITUNGEN In diesem Kapitel werden die für das Nähen notwendigen Vorbereitungen beschrieben. Ein- bzw. Ausschalten der Maschine .................8 Aufwickeln/Einsetzen der Spule ................10 Einfädeln des Oberfadens..................16 Auswechseln der Nadel...................24 Auswechseln des Nähfußes ..................27 Nähen zylindrischer bzw. großer Stoffbahnen ............31...
VORBEREITUNGEN ————————————————————————————————————————————————— Ein- bzw. Ausschalten der Maschine In diesem Abschnitt wird erläutert, wie Sie die Nähmaschine ein- und ausschalten. Vorsichtsmaßnahmen bei der Stromversorgung Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen in Bezug auf die Stromversorgung. WARNHINWEIS ● Verwenden Sie nur gewöhnlichen Haushaltstrom als Stromquelle. Das Verwenden andersartiger Stromquellen kann Brand, elektrischen Schlag und Beschädigung der Maschine zur Folge haben.
Einschalten der Maschine Ausschalten der Maschine Wenn Sie mit dem Nähen fertig sind und die Vergewissern Sie sich, dass die Nähmaschine Maschine nicht mehr benötigen, schalten Sie sie aus. ausgeschaltet ist (der Netzschalter steht auf Außerdem sollten Sie sich vergewissern, dass die “O”), und stecken Sie dann den Netzstecker Nähmaschine ausgeschaltet ist, bevor Sie sie an in die Netzbuchse auf der rechten Seite der...
VORBEREITUNGEN ————————————————————————————————————————————————— Aufwickeln/Einsetzen der Spule In diesem Abschnitt wird beschrieben, wie der Unterfaden aufgespult und dann eingefädelt wird. Vorsichtsmaßnahmen mit der Spule Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen in Bezug auf die Spule. ACHTUNG ● Verwenden Sie nur die Spule (Teilenummer: SFB (XA5539-151)), die speziell für diese Nähmaschine entwickelt wurde.
Seite 17
Schalten Sie die Nähmaschine an. Setzen Sie die Garnrolle für die Spule auf den Garnrollenstift. Schieben Sie die Garnrolle auf den Stift, sodass sie horizontal liegt und sich der Faden vorne unten von der Garnrolle abwickelt. Öffnen Sie die obere Abdeckung. •...
Seite 18
VORBEREITUNGEN ————————————————————————————————————————————————— • Wenn Sie einen kreuzweise aufgespulten Führen Sie den Faden von rechts unter der Faden verwenden, sollten Sie die kleine Fadenführungsplatte durch. Garnrollenkappe verwenden und etwas Platz zwischen der Kappe und der Rolle lassen. 1 Garnrolle 1 Fadenführungsplatte 2 Lücke 3 Garnrollenkappe (Klein) Ziehen Sie den Faden nach rechts, führen Sie...
Seite 19
Ziehen Sie den Faden nach rechts und führen Drücken Sie die Taste (Start/Stopp- Sie ihn durch den Schlitz in der Taste) einmal. Spulenträgerplatte. 1 Schlitz in der Spulenträgerplatte (mit integriertem Fadenabschneider) 1 Start/Stopp-Taste Der Faden wird auf eine geeignete Länge Die Spule beginnt sich zu drehen und der abgeschnitten.
VORBEREITUNGEN ————————————————————————————————————————————————— Schieben Sie den Nähgeschwindigkeitsregler Einsetzen der Spule wieder in seine Ausgangsposition zurück. Setzen Sie die volle Spule ein. ACHTUNG ● ACHTUNG Verwenden Sie eine korrekt aufgespulte Spule, da andernfalls die Nadel ● Verwenden Sie eine korrekt aufgespulte abbrechen kann bzw. eine falsche Spule, da andernfalls die Nadel Fadenspannung verwendet wird.
Seite 21
Nehmen Sie die Spulenfachabdeckung ab. ACHTUNG Halten Sie die Spule mit der rechten Hand ● Achten Sie darauf, dass Sie die Spule mit und das Ende des Fadens mit der linken. dem Finger herunterdrücken und den Spulenfaden korrekt abrollen, da andernfalls die Nadel abbrechen kann oder eine falsche Fadenspannung verwendet wird.
VORBEREITUNGEN ————————————————————————————————————————————————— Einfädeln des Oberfadens In diesem Abschnitt wird beschrieben, wie Sie die Garnrolle richtig einsetzen, um den Oberfaden und die Nadel einzufädeln. Einfädeln des Oberfadens ACHTUNG ● Schalten Sie die Nähmaschine an. Befolgen Sie beim Einfädeln des Oberfadens sorgfältig die Anweisungen. Wenn der Oberfaden nicht richtig eingefädelt ist, kann er sich verfangen oder die Nadel kann sich verbiegen bzw.
Seite 23
• Der Oberfaden kann nur richtig eingefädelt Setzen Sie die Garnrolle für den Oberfaden werden, wenn der Nähfuß oben ist. auf den Garnrollenstift. Schieben Sie die Garnrolle auf den Stift, sodass Drücken Sie die Taste sie horizontal liegt und sich der Faden vorne (Nadelstellungstaste) ein- bzw.
Seite 24
VORBEREITUNGEN ————————————————————————————————————————————————— Während Sie mit der rechten Hand den unter ACHTUNG der Fadenführungsplatte durchgeführten Faden straff halten, führen Sie den Faden in ● Wenn Sie die Garnrolle oder die der dargestellten Reihenfolge (nach oben → Garnrollenkappe nicht richtig einsetzen, nach links → nach unten → nach oben → kann sich der Faden auf dem nach unten) durch die Führungen.
Legen Sie den Nähfußhebel nach unten. Einfädeln des Fadens in die Nadel Der Nadeleinfädler kann mit Nähmaschinennadeln der Größe 75/11 bis 100/16 verwendet werden. Weitere Hinweise zur Nadel finden Sie unter “Nadeltypen und ihre Verwendung” (Seite 24). Halten Sie mit der linken Hand das Ende des Fadens, das durch den Fadenhaken an der 1 Nähfußhebel Nadelstange geführt wurde, und fädeln Sie...
VORBEREITUNGEN ————————————————————————————————————————————————— Ziehen Sie den Nähfußhebel nach oben, Verwendung der führen Sie den Faden durch den Nähfuß und ziehen Sie etwa 5 cm (2 Zoll) Faden zur Zwillingsnadel Rückseite der Maschine. Mit der Zwillingsnadel können Sie zwei parallele Nähte mit demselben Stichmuster und mit zwei verschiedenen Fäden nähen.
Seite 27
• Wenn die Zwillingsnadel eingesetzt ist, kann Fädeln Sie den Oberfaden genauso wie den der Nadeleinfädler nicht verwendet werden. Oberfaden für die linke Seite ein. Wenn der Nadeleinfädler für die Zwillingsnadel verwendet wird, kann dies zu Beschädigungen an der Maschine führen. Setzen Sie den zusätzlichen Garnrollenstift auf die Spulenwelle.
VORBEREITUNGEN ————————————————————————————————————————————————— Wählen Sie einen Stich aus. Verwendung von Garn, das • Einzelheiten zur Auswahl eines Stiches finden Sie unter “Stiche auswählen” sich schnell abwickelt (Seite 52). • Weitere Informationen zu den Stichen, die Wenn Sie ein Garn verwenden, das sich schnell mit der Zwillingsnadel genäht werden abwickelt, wie z.B.
Ziehen Sie etwa 5 cm (2 Zoll) des Unterfadens Heraufholen des Unterfadens unter den Nähfuß zur Rückseite der Maschine. Zum Nähen von Falten oder für freibewegliche Wattierarbeiten müssen Sie zuerst den Unterfaden wie nachfolgend beschrieben heraufholen. Setzen Sie die Spule in die Spulenkapsel ein. •...
VORBEREITUNGEN ————————————————————————————————————————————————— Auswechseln der Nadel In diesem Abschnitt erhalten Sie Informationen zu Nähmaschinennadeln. Vorsichtsmaßnahmen beim Nadelwechsel Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen im Umgang mit Nadeln. Eine Missachtung dieser Vorsichtsmaßnahmen ist äußerst gefährlich, da beispielsweise die Nadel abbrechen und Nadelstücke durch die Luft fliegen können.
Anmerkung Überprüfen der Nadel ● Je kleiner die Garnnummer desto stärker ist Das Nähen mit einer verbogenen Nadel ist äußerst der Faden. Je größer die Nadelnummer gefährlich, da die Nadel während des Nähens umso dicker ist die Nadel. abbrechen kann. ●...
VORBEREITUNGEN ————————————————————————————————————————————————— Halten Sie die Nadel mit der linken Hand und Auswechseln der Nadel drehen Sie mit einem Schraubendreher die Nadelklemmenschraube entgegen dem Nachfolgend wird das Auswechseln der Nadel Uhrzeigersinn, um die Nadel zu entfernen. beschrieben. Sie benötigen hierfür einen Schraubendreher und eine gerade Nadel, die entsprechend “Überprüfen der Nadel”...
Auswechseln des Nähfußes Der Nähfuß drückt auf den Stoff. Vorsichtsmaßnahmen beim Nähfuß Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen in Bezug auf den Nähfüße. ACHTUNG ● Benutzen Sie immer den richtigen Nähfuß für das jeweilige Stichmuster. Wird der falsche Nähfuß benutzt, kann die Nadel auf den Nähfuß treffen und sich dadurch verbiegen oder abbrechen.
VORBEREITUNGEN ————————————————————————————————————————————————— Setzen Sie einen anderen Nähfuß unter den Einstellen des Nähfußdrucks Halter, sodass der Nähfußstift mit der Kerbe im Halter ausgerichtet ist. Der Druck, den der Nähfuß auf den Stoff ausübt, Setzen Sie den Nähfuß so ein, dass der kann eingestellt werden.
Abnehmen des Verwenden des optionalen Nähfußhalters oberen Transporteurs Nehmen Sie den Nähfußhalter ab, wenn Sie die Mit Hilfe des oberen Transporteurs werden die Nähmaschine reinigen oder wenn Sie einen Nähfuß beiden Stoffstücke gleichmäßig durch den unteren anbringen, für den kein Nähfußhalter benötigt wird, Transporteur und die Zähne des Nähfußes wie z.B.
Seite 36
Geradstich- (einschließlich Verstärkungsstich) und Zickzackstichmustern benutzt werden. Weitere Hinweise zu den Stichen finden Sie 1 Nadelstellungstaste unter “Sticheinstellungen” (Seite 90). Die Nadel wird angehoben. Schalten Sie die Nähmaschine aus. Hinweis ● Den optionalen oberen Transporteur erhalten Sie bei Ihrem Brother Fachhändler.
Nähen zylindrischer bzw. großer Stoffbahnen Entfernen Sie zum Nähen zylindrischer bzw. großer Stoffbahnen den Anschiebetisch. Nähen großer Stoffbahnen Nähen zylindrischer Stoffbahnen Der als Sonderzubehör erhältliche Maxi- Anschiebetisch erleichtert das Nähen großer Wenn Sie den Anschiebetisch abnehmen, lassen sich Stoffbahnen. zylindrische Stoffbahnen, wie z.B. Hemdärmel und Hosenbeine, einfacher nähen.
Seite 38
Bringen Sie den Anschiebetisch wieder an seiner ursprünglichen Position an. Hinweis ● Den optionalen Maxi-Anschiebetisch erhalten Sie bei Ihrem Brother Fachhändler. Anmerkung ● Mit eingeklappten Beinen kann der Maxi- anschiebetisch im Tragekoffer an- Drehen Sie die Schraube an der Unterseite und untergebracht werden.
GRUNDLAGEN DES NÄHENS In diesem Kapitel werden die notwendigen Vorbereitungen zum Nähen beschrieben. Nähen ........................34 Einstellen der Fadenspannung .................42 Einstellen der Stichbreite und -länge ...............43 Hilfreiche Funktionen .....................45 Praktische Nähtipps ....................47...
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Nähen Nachfolgend werden die grundlegenden Nähvorgänge beschrieben. Bevor Sie die Nähmaschine benutzen, lesen Sie bitte die folgenden Vorsichtsmaßnahmen. ACHTUNG ● Achten Sie während des Nähens immer darauf, wo sich die Nadel gerade befindet. Halten Sie die Hände während des Nähens von allen beweglichen Teilen fern. Andernfalls können Verletzungen die Folge sein.
Allgemeine Nähvorgänge Befolgen Sie zum Nähen die nachstehend beschriebenen Verfahren. Schalten Sie die Nähmaschine an. Schalten Sie die Weitere Hinweise zum Einschalten der Maschine finden Sie unter Maschine an. “Einschalten der Maschine” (Seite 9). ↓ Wählen Sie den Stich aus, der für den zu nähenden Bereich am besten Wählen Sie den geeignet ist.
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Auflegen des Stoffes Vergewissern Sie sich, dass die Stoffbahnen in der richtigen Reihenfolge genäht werden und dass die Außen- und Innenseite des Stoffs übereinstimmen. Schalten Sie die Nähmaschine an. Legen Sie den Nähfußhebel nach unten. Der Geradestich (linke Nadelstellung) wird automatisch ausgewählt.
Drücken Sie am Ende der Naht die Taste Nähbeginn (Start/Stopp-Taste) einmal. Die Maschine hört auf zu nähen und die Sobald Sie zum Nähen bereit sind, können Sie die Nadel ist unten (im Stoff). Nähmaschine starten. Die Nähgeschwindigkeit kann entweder über die Bedientaste oder mit dem Wenn Sie mit dem Nähen fertig sind, heben Fußpedal geregelt werden.
Seite 44
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Schalten Sie die Nähmaschine an. Wenn Sie mit dem Nähen fertig sind, heben Sie die Nadel an und schneiden Sie dann die Fäden ab. • Einzelheiten finden Sie unter “Abschneiden des Fadens” (Seite 41). Anmerkung ● Wenn (Nadelstopp-Positionstaste) Schieben Sie den Nähgeschwindigkeitsregler beleuchtet ist, hält die Maschine mit der...
Nachdem 3 bis 5 Stiche genäht wurden, Sichern der Naht drücken Sie die Taste (Verstärkungsstich-Taste). Wenn Sie mit dem Geradstich beispielsweise das Halten Sie die Verstärkungsstichtaste gedrückt, Ende einer Öffnung oder einen Bereich nähen, an bis Sie am Beginn der Naht angelangt sind. dem die Säume nicht überlappen, können Sie das Fadenende mit einer Rückwärts- bzw.
Seite 46
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— ■ Nähen von Verstärkungsstichen Nachdem Sie 3 bis 5 Rückwärtsstiche genäht haben, lassen Sie die Taste Wenn Sie ein anderes Stichmuster als Gerad- oder (Verstärkungsstichtaste) los. Zickzackstiche nähen, die mit Rückwärtsstichen gesichert werden, drücken Sie die Taste Die Maschine hört mit dem Nähen auf.
Abschneiden des Fadens Wenn Sie mit dem Nähen fertig sind, schneiden Sie die Fäden ab. Wenn Sie den Nähvorgang beenden wollen und die Maschine angehalten hat, drücken Sie die Taste (Nadelstellungstaste) einmal, um die Nadel anzuheben. 1 Nadelstellungstaste • Die Nadel wird angehoben. Heben Sie den Nähfußhebel.
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Einstellen der Fadenspannung Die Spannung des Ober- und Unterfadens (Fadenspannung) sollte gleich sein. Drehen Sie die Fadenspannungswählscheibe Ändern der Spannung des nach links, um den Oberfaden zu lockern. Oberfadens Wenn für die zu nähende Stoffart die richtige Kombination aus Nadel und Faden ausgewählt wurde (gemäß...
Einstellen der Stichbreite und -länge Die Zickzack-Breite (Musterbreite) und die Stichlänge von Nutzstichen kann eingestellt werden. Normalerweise werden die entsprechende Breite und Länge bei der Auswahl des Stiches automatisch eingestellt. Weitere Hinweise zum Wertebereich für die Einstellung der Breite und Länge finden Sie unter “Sticheinstellungen” (Seite 90).
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Einstellen der Stichlänge Die Stichlänge kann mit Hilfe der Pfeiltasten eingestellt werden. Drücken Sie die Stichlängenreglertaste auf dem Bedienfeld. Die Stichlängenreglertaste wird beleuchtet. Schieben Sie den Stichlängenregler auf und Durch Schieben des Stichlängenreglers nach oben wird die Naht gröber; durch Schieben des Stichlängenreglers nach unten wird die Naht feiner.
Hilfreiche Funktionen Im Folgenden werden Funktionen beschrieben, mit denen Sie die Nähleistung verbessern können. Ändern der Nadelstopp- Automatisches Nähen von Position Rückwärts-/Verstärkungsstichen Die Nähmaschine kann so eingestellt werden, dass Die Nähmaschine kann so eingestellt werden, dass die Nadel nach dem Nähen im Stoff bleibt am Anfang und am Ende der Naht automatisch (abgesenkte Nadelstopp-Position) oder dass die Rückwärts- bzw.
Seite 52
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Legen Sie den Stoff unter den Nähfuß und Nach dem Nähen der Rückwärts-/ drücken Sie die Taste (Start/Stopp-Taste) Verstärkungsstiche hält die Nähmaschine einmal. 1 Start/Stopp-Taste Die Maschine näht zuerst Rückwärts-/ Verstärkungsstiche und dann die eigentliche Anmerkung Naht.
Praktische Nähtipps Nachfolgend werden verschiedene Möglichkeiten beschrieben, wie Sie bessere Nähergebnisse erzielen können. Lesen Sie in diesen Tipps nach, während Sie an Ihrem Nähstück arbeiten. Probenähen Nähen von Kurven Nachdem Sie für den zu nähenden Stoff die Hören Sie auf zu nähen und ändern Sie dann leicht entsprechende Nadel-Faden-Kombination eingesetzt die Nährichtung, um die Kurve zu nähen.
GRUNDLAGEN DES NÄHENS ————————————————————————————————————————————— Lassen Sie die Taste los. Der Nähfuß rastet auf Nähen dicker Stoffe gleicher Höhe mit dem Saum ein und der Stoff wird transportiert. ■ Wenn der Stoff nicht unter den Nähfuß passt Wenn sich der Stoff nicht problemlos unter den Nähfuß...
Nähen dünner Stoffe Nähen eines gleichmäßigen Saumzuschlages Wenn Sie dünne Stoffe nähen, kann es sein, dass die Stiche nicht ausgerichtet sind oder der Stoff nicht Um einen gleichmäßigen Saum zu nähen, beginnen korrekt transportiert wird. Wenn dies der Fall ist, Sie so mit dem Nähen, dass sich der Saumzuschlag legen Sie dünnes Papier oder Unterlegmaterial unter rechts vom Nähfuß...
Seite 56
GRUNDLAGEN DES NÄHENS —————————————————————————————————————————————...
NUTZSTICHE In diesem Kapitel werden die verschiedenen Stiche und ihre Anwendungen beschrieben. Stiche auswählen.....................52 Überwendlingsstiche....................54 Grundstiche ......................58 Blindstich ........................59 Knopflochstich ......................61 Einnähen eines Reißverschlusses ................68 Säume verstärken und Stretchstoffe nähen..............72 Stiche für Applikationen, Patchwork und Wattieren ..........74 Verstärkungsstiche ....................80 Ösenstich ........................82 Zierstiche ........................83...
NUTZSTICHE ———————————————————————————————————————————————————— Stiche auswählen Sie können jede der verfügbaren Sticharten auswählen. Drücken Sie (Stichauswahltaste). Stiche auswählen Die Nummer des Stichs wird angezeigt. Jeder Druck auf erhöht die Zahl um Wählen Sie mittels der Tasten des Bedienfeldes den eins. Nachdem “9” (“4” für die Zahl auf der gewünschten Stich aus.
Seite 59
Schieben Sie zum Einstellen der Stichbreite den Stichbreitenregler nach oben oder untern. Drücken Sie die Stichbreitenreglertaste und stellen Sie dann die Stichbreite mit dem Stichbreitenregler ein. 1 Stichbreitenschieberegler 2 Stichbreitenreglertaste 3 Breit 4 Schmal Zum Einstellen der Stichlänge schieben Sie den Stichlängenregler nach oben oder nach unten.
NUTZSTICHE ———————————————————————————————————————————————————— Überwendlingsstiche Verwenden Sie den Überwendlingsstich entlang den Rändern eines geschnittenen Stoffes, um das Ausfransen zu verhindern. Es stehen sieben Überwendlingsstiche zur Verfügung. Der Vorgang für den Überwendlingsstich wird je nach verwendetem Nähfuß erklärt. Nähen von Überwendlingsstichen mittels Überwendlingsfuß “G” Es können zwei Überwendlingsstiche mit dem Überwendlingsfuß...
Überwendlingsstiche mittels Nähfuß “J” nähen Es können drei Überwendlingsstiche mit dem Nähfuß “J” verwendet werden. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Das Ausfransen verhindern 0.0–7.0 0.0–4.0 Zickzackstich (zentrale Basis/Rückwärtsstich) (1/8) (0–1/4) (1/16) (0–3/16) 3-Punkt- Das Ausfransen bei dicken und...
NUTZSTICHE ———————————————————————————————————————————————————— Überwendlingsstiche mit dem optionalen Kantenabschneider nähen Mit Hilfe des Kantenabscheiders kann eine Nahtzugabe fertiggestellt werden, während der Stoffrand abgeschnitten wird. Die folgenden vier Stiche können als Überwendlingsstiche verwendet werden. Wenn der Kantenabschneider angebracht ist, sollten Sie die unten aufgeführten Einstellbereiche verwenden. Stichbreite Stichlänge [mm (Zoll.)]...
Seite 63
Verwendung von Fusseln und Staub. ● Wenn der Kantenabschneider keinen Stoff mehr schneiden kann, nehmen Sie ein Tuch und tragen Sie damit eine kleine Menge Öl auf die Schneide des Kantenschneiders. ● Der optionale Kantenabschneider ist bei Ihrem Brother Fachhändler erhältlich. Überwendlingsstiche...
NUTZSTICHE ———————————————————————————————————————————————————— Grundstiche Geradstiche werden für das Nähen von einfachen Säumen verwendet. Es gibt drei Grundstiche. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Grundstiche und Nähen von Geradstich 0.0–7.0 0.2–5.0 (Linke Falten oder Biesen (linke Basis/ (0–1/4) (3/32) (1/64–3/16)
Blindstich Sichern Sie die Unterkanten von Röcken und Hosen mit einem Blindstich. Es gibt zwei Arten von Blindstichen. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Blindstich auf mittleren Stoffen 1.0–3.5 Blindstich +3 – – 3 (1/16) (1/16–1/8) Blindstiche auf Stretchstoffen...
Seite 66
NUTZSTICHE ———————————————————————————————————————————————————— ■ Wenn die Nadel die Saumfalte nicht erfasst, Passen Sie die Stichbreite an, bis die Nadel gerade die Saumfalte erreicht. Wenn die Nadel zu wenig von der Saumfalte erfasst, schieben Sie den Stichbreitenregler nach oben. Dadurch wird der Stich breiter und bewegt die Nadel auf die Falte.
Knopflochstich Es können Knopflöcher genäht und Knöpfe angenäht werden. Um einstufige Knopflöcher zu nähen, stehen fünf Stiche zur Verfügung. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Waagrechte Knopflöcher in 3.0–5.0 0.2–1.0 dünnen oder mittleren Stoffen (3/16) (1/8–3/16) (1/64)
NUTZSTICHE ———————————————————————————————————————————————————— Knopflochnähen Die maximale Knopflochlänge ist ca. 28 mm (1-1/8 Zoll) (Durchmesser + Knopfstärke). Knopflöcher werden von der Vorderseite des Nähfußes zur Rückseite genäht, wie im Folgenden gezeigt wird. 1 Verstärkungsstiche Die Namen der Teile des Knopflochfußes “A”, der Markieren Sie die Position und Länge des zum Nähen von Knopflöchern verwendet wird, Knopflochs mit Kreide auf dem Stoff.
Seite 69
■ Wenn der Knopf nicht in die Führen sie den Oberfaden durch das Loch im Knopfführungsplatte passt, Nähfuß. addieren Sie Durchmesser und Stärke des • Wenn Sie den Nähfuß senken, drücken Sie Knopfes und stellen die Knopfführungsplatte nicht vorne am Nähfuß, da sonst das auf die berechnete Länge.
Seite 70
NUTZSTICHE ———————————————————————————————————————————————————— ■ Ändern der Stichdichte Heben Sie den Knopflochhebel in die ursprüngliche Position. Drücken Sie die Stichlängenreglertaste und stellen Sie dann die Stichlänge mit dem Führen Sie eine Stecknadel entlang der Stichlängenregler ein. Innenseite einer Riegelnaht am Ende des Knopflochstichs ein, um zu verhindern, dass der Stich durchgeschnitten wird.
■ Knopflöcher auf Stretchstoffen nähen Knöpfe annähen Verwenden Sie eine Kordel, wenn Sie Knopflöcher auf Stretchstoffen nähen. Mit der Nähmaschine können Knöpfe angenäht werden. Es können Knöpfe mit 2 oder 4 Löchern Haken Sie die Kordel auf den in der Abbildung angebracht werden.
Seite 72
NUTZSTICHE ———————————————————————————————————————————————————— Legen Sie den Knopf in den Nähfuß “M”. ACHTUNG ● Achten Sie darauf, dass die Nähnadel während des Nähens nicht den Knopf berührt. Sie könnte sonst abbrechen oder sich verbiegen. Beginnen Sie zu nähen. • Drücken Sie, nachdem Sie ungefähr 10 1 Taste Sekunden mit niedriger Geschwindigkeit genäht haben,...
Seite 73
■ Annähen von Ösenknöpfen Um einen Ösenknopf anzunähen, bringen Sie den Knopf mit einem Abstand zwischen demselben und dem Stoff an und wickeln Sie dann den Faden mit der Hand herum. Dadurch sitzt der Knopf fest. Legen Sie den Knopf in den Nähfuß “M” und ziehen Sie dann den Ösenknopfhebel zu sich.
NUTZSTICHE ———————————————————————————————————————————————————— Einnähen eines Reißverschlusses Es kann ein Reißverschluss eingenäht werden. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Geradstich Anbringen von Reißverschlüssen 0.2–5.0 (Mittlere Nähen von verdeckten Säumen – – (3/32) (1/64–3/16) Nadelstellung) und Biesen Es gibt viele Methoden Reißverschlüsse einzunähen.
Wählen Sie Stich Seitliches Einnähen eines Reißverschlusses • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). Es ist nur eine Naht auf dem Stoffstück sichtbar. Verwenden Sie diese Reißverschlussart für ACHTUNG Öffnungen an der Seite und Rückseite. ● Wenn Sie den Reißverschlussfuß “I” verwenden, achten Sie darauf, den Geradstich (mittlere Nadelposition) zu wählen, und drehen Sie das Handrad zur...
Seite 76
NUTZSTICHE ———————————————————————————————————————————————————— Bügeln oder drücken Sie die Nahtzugabe auf Wählen Sie Stich der Rückseite des Stoffes auseinander. • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). ACHTUNG ● Wenn Sie den Reißverschlussfuß “I” verwenden, achten Sie darauf, den Geradstich (mittlere Nadelposition) zu 1 Linke Stoffseite wählen, und drehen Sie das Handrad zur Falten Sie die Nahtzugabe so, dass die rechte...
Schließen Sie den Reißverschluss, drehen Sie Wenn Sie ca. 5 cm (2 Zoll) vom Ende des den Stoff um und heften Sie die andere Seite Reißverschlusses entfernt sind, stoppen Sie die des Reißverschlusses an den Stoff. Nähmaschine mit der Nadel unten (im Stoff) und heben dann den Nähfußhebel.
NUTZSTICHE ———————————————————————————————————————————————————— Säume verstärken und Stretchstoffe nähen Es können Stretchstoffe genäht und Gummibänder angebracht werden. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell 1.0–3.0 1.0–4.0 Stretchstich Stretchstoffe (1/16) (1/16–1/8) (3/32) (1/16–3/16) 3-Punkt- 1.5–7.0 0.2–4.0 Anbringen eines Gummibandes Zickzackstich (3/16)
Seite 79
Wählen Sie Stich • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). Nähen Sie das Gummiband auf den Stoff, während Sie das Band dehnen, sodass es die gleiche Länge wie der Stoff hat. Während Sie den Stoff hinter dem Nähfuß mit der linken Hand ziehen, ziehen Sie den Stoff bei der Stecknadel, die am nächsten zur Vorderseite des Nähfußes liegt, mit der rechten...
NUTZSTICHE ———————————————————————————————————————————————————— Stiche für Applikationen, Patchwork und Wattieren Die Stiche, die für das Nähen von Applikationen, Patchwork und Quilts verwendet werden können, werden im Folgenden beschrieben. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Anbringen von Applikationen 0.0–7.0 0.0–4.0...
Wählen Sie einen Stich aus. Stich für Applikationen • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). Schneiden Sie die Applikation aus und lassen Drehen Sie das Handrad zur Vorderseite der Sie dabei eine Nahtzugabe von 3 bis 5 mm Maschine und beginnen Sie entlang des Rands (1/8 und 3/16 Zoll).
NUTZSTICHE ———————————————————————————————————————————————————— Zusammenfügen Patchwork (Quilt) Naht Das Zusammennähen von zwei Stoffteilen wird als “Zusammenfügen” bezeichnet. Die Teile werden mit Falten Sie den Rand des oberen Stoffes um einer 6,5 mm (1/4 Zoll) Nahtzugabe geschnitten. und legen Sie ihn über den unteren. Nähen Sie einen Patchwork-Geradstich 6,5 mm (1/4 Zoll) entweder von der rechten oder linken Seite des Nähen Sie die zwei Stoffbahnen zusammen,...
Nähfuß ab und dehnen Sie den Stoff während des Nähens gleichmäßig. Hinweise ● Wenn Sie mit dem oberen Transporteur nähen, nähen Sie mit einer Geschwindigkeit zwischen langsam und mittel. ● Den optionalen oberen Transporteur erhalten Sie bei Ihrem Brother Fachhändler. Stiche für Applikationen, Patchwork und Wattieren...
1 Stift auf dem Steppfuß 2 Nähfußhalterschraube 3 Schraube der Nadelklemme Hinweis ACHTUNG ● Die optionale Wattierführung erhalten Sie bei Ihrem Brother Fachhändler. ● Vergewissern Sie sich, dass die Schrauben mit Hilfe des Schraubendrehers fest angezogen sind. Andernfalls kann die Nadel auf den Nähfuß...
Seite 85
1 Rückseite • Normalerweise befindet sich der Untertransporthebel links. Hinweis ● Den optionalen Steppfuß erhalten Sie bei Ihrem Brother Fachhändler. 1 Schalter für unteren Transporteur (von der Rückseite der Maschine aus gesehen) 2 Rückseite Der untere Transporteur wird gesenkt. Schalten Sie die Nähmaschine ein und wählen Sie einen Stich.
NUTZSTICHE ———————————————————————————————————————————————————— Verstärkungsstiche Verstärken Sie Stellen, die besonders beansprucht werden, wie Ärmellöcher, Innennähte und Taschenecken. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell Dreifacher Verstärken von Ärmelsäumen 0.0–7.0 1.5–4.0 Stretchstich und Innennähten (0–1/4) (3/32) (1/16–3/16) Verstärken von Enden von 1.0–3.0...
Seite 87
Bringen Sie Knopflochfuß “A” an. Der Knopflochhebel befindet sich hinter dem • Einzelheiten finden Sie unter “Auswechseln Haken an dem Knopflochfuß. des Nähfußes” (Seite 27). Wählen Sie Stich • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). 1 Knopflochhebel Legen Sie den Stoff so ein, dass die Öffnung 2 Haken der Tasche zu Ihnen schaut, und senken Sie dann den Nähfußhebel, sodass die Nadel...
NUTZSTICHE ———————————————————————————————————————————————————— Ösenstich Es können Ösen, wie z.B. auf Gürteln, genäht werden. Es sind drei Ösengrößen möglich: 7 mm, 6 mm und 5 mm (1/4, 15/64 und 3/16 Zoll). Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell...
Zierstiche Mit dieser Nähmaschine können verschiedene Zierstiche genäht werden. Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Anwendung Nähfuß Muster Auto Manuell Auto Manuell 0.0–7.0 1.0–4.0 (3/16) (0–1/4) (3/32) (1/16–3/16) Zusammennähen zweier Hexenstich Stoffteile über eine Splitnaht 2.5–7.0 1.0–4.0 (3/16) (3/25–1/4) (3/32) (1/16–3/16) 0.0–7.0...
NUTZSTICHE ———————————————————————————————————————————————————— Nähen Sie mit der Mitte des Nähfußes entlang Hexenstich der Mitte der zwei Stoffteile ausgerichtet. Das Nähen über eine Splitnaht wird “Hexenstich” genannt. Dieser wird bei Blusen und Kinderkleidung verwendet. Dieser Stich ist dekorativer, wenn ein dickerer Faden verwendet wird. Falten Sie die zwei Stoffteile mit einem Bügeleisen entlang den Säumen.
Bogennaht Faltenstich Das wellenförmige, wiederholte Muster, das wie Der Zierstich, der durch das Nähen oder Sticken Muscheln aussieht, wird “Bogennaht” genannt. Es über Falten entsteht, wird “Faltenstich” genannt. Er wird auf Blusenkrägen und zur Verzierung von wird verwendet, um die Vorderseite von Blusen oder Taschentuchecken verwendet.
NUTZSTICHE ———————————————————————————————————————————————————— Wählen Sie Stich oder Verbinden • Einzelheiten finden Sie unter “Stiche Es können dekorative Überbrückungsstiche über die auswählen” (Seite 52). Nahtzugabe von verbundenen Stoffen genäht werden. Dies wird bei der Herstellung von Quilts Nähen Sie zwischen den Geradstichen. verwendet.
Beginnen Sie zu nähen. Hohlsaumstiche Wenn Sie mit der Flügelnadel nähen, sind die Nadeleinstichlöcher vergrößert, wodurch ein spitzenähnlicher Zierstich entsteht. Sie wird benutzt, um Säume und Tischtücher aus dünnen und mittleren Stoffen zusätzlich zu Leinwandbindungen zu verzieren. ACHTUNG Setzen Sie die Flügelnadel ein. ●...
Seite 94
NUTZSTICHE ———————————————————————————————————————————————————— Bringen Sie den Monogramm-Nähfuß “N” an. Wählen Sie Stich • Einzelheiten finden Sie unter “Stiche auswählen” (Seite 52). Nähen Sie entlang des rechten Randes des ausgefransten Teils, wobei die rechte Seite des • Einzelheiten finden Sie unter “Auswechseln Stoffes nach oben schaut.
ANHANG. In diesem Kapitel werden die verschiedenen Maßnahmen zur Wartung und Fehlerbehebung beschrieben. Sticheinstellungen ....................90 Wartung ........................94 Fehlersuche und -behebung ..................96 Index ........................101...
ANHANG. ————————————————————————————————————————————————————— Sticheinstellungen Für Nutzstiche sind in der folgenden Tabelle die Anwendungen, Stichlängen und -weiten sowie Angaben, ob die Verwendung der Zwillingsnadel möglich ist, aufgeführt. Nutzstiche Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Muster Anwendung Auto Manuell Auto Manuell Normale Nähte, Nähen 0.0–7.0 0.2–5.0 von Falten oder Biesen...
Seite 97
Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Muster Anwendung Auto Manuell Auto Manuell Patchwork-Stiche und 0.0–7.0 0.2–4.0 Verstärkung Nein Nein Zierstiche (3/16) (0–1/4) (1/16) (1/64–3/16) Patchworkstiche, Zier- stiche und Nähen von 2.5–7.0 1.0–4.0 Verbindungsstich Überwendlingsstichen Verstärkung Nein Nein (3/16) (3/32–1/4) (3/32) (1/16–3/16) auf beiden Stoffbahnen,...
Seite 98
ANHANG. ————————————————————————————————————————————————————— Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Muster Anwendung Auto Manuell Auto Manuell Waagrechte Knopflö- Automati- 3.0–5.0 0.2–1.0 cher in dünnen oder Nein sche Ver- Nein Nein (3/16) (1/8–3/16) (1/64) (1/64–1/16) mittleren Stoffen stärkung Gesicherte Knopflö- Automati- 3.0–5.0 0.2–1.0 cher für Stoffe mit Nein...
Seite 99
Stichbreite Stichlänge [mm (Zoll.)] [mm (Zoll.)] Stichname Muster Anwendung Auto Manuell Auto Manuell 0.0–7.0 0.2–4.0 Zur Verzierung, usw. Nein Verstärkung Nein Nein (1/4) (0–1/4) (3/32) (1/64–3/16) 0.0–7.0 0.2–4.0 Zur Verzierung, usw. (1/64–3/16) Nein Verstärkung Nein Nein (1/4) (0–1/4) (1/16) Zierstiche 0.0–7.0 0.2–4.0 Zur Verzierung, usw.
ANHANG. ————————————————————————————————————————————————————— Wartung Nachfolgend werden einfache Wartungsarbeiten an der Nähmaschine beschrieben. Reinigen der Spulenkapsel Reinigen des Maschinengehäuses Die Nähleistung wird beeinträchtigt, wenn sich Staub in der Spulenkapsel angesammelt hat. Daher Wenn das Gehäuse der Nähmaschine verschmutzt sollte sie regelmäßig gereinigt werden. ist, wischen Sie es mit einem feuchten Tuch, das vorher in neutrales Reinigungsmittel getaucht und Schalten Sie die Nähmaschine aus.
Seite 101
Drehen Sie das Handrad zu sich hin, bis die Achten Sie darauf, dass beim Einsetzen der Spitze des Kapselhakens mit dem Rand der Rand des Greifernase wie in Schritt Greifernase ausgerichtet ist. positioniert ist und setzen Sie die Spulenkapsel so ein, dass der Vorsprung an der Spulenkapsel mit der Feder ausgerichtet ist.
ANHANG. ————————————————————————————————————————————————————— Fehlersuche und -behebung Wenn die Maschine nicht ordnungsgemäß funktioniert, untersuchen Sie die folgenden möglichen Ursachen, bevor Sie sich an die Reparaturwerkstatt wenden. Sollte das Problem fortbestehen, wenden Sie sich bitte an Ihren Fachhändler oder die nächste Vertragsreparaturwerkstatt. Symptom Wahrscheinlichen Ursache Lösung Referenz...
Seite 103
Symptom Wahrscheinlichen Ursache Lösung Referenz Der Oberfaden wurde nicht richtig eingefädelt (z.B. die Garnrolle wurde nicht richtig eingesetzt, die Garnrollenkappe ist zu groß für die Fädeln Sie den Oberfaden richtig ein. Seite 16 verwendete Garnrolle oder der Faden ist aus dem Fadenhaken der Nadelstange gerutscht).
Seite 104
ANHANG. ————————————————————————————————————————————————————— Symptom Wahrscheinlichen Ursache Lösung Referenz Der Oberfaden wurde nicht richtig Fädeln Sie den Oberfaden richtig ein. Seite 16 eingefädelt. Der Unterfaden ist nicht richtig Fädeln Sie den Unterfaden richtig ein. Seite 14 eingefädelt. Wählen Sie eine Nadel und einen Die Kombination aus Stoff, Faden Faden entsprechend der zu nähenden Seite 24...
Symptom Wahrscheinlichen Ursache Lösung Referenz Drücken Sie die Nadelstellungstaste, Die Nadel ist nicht angehoben. Seite 19 Nadeleinfädler um die Nadel anzuheben. kann nicht Die Nadel wurde nicht richtig verwendet Setzen Sie die Nadel richtig ein. Seite 26 eingesetzt. werden. Bringen Sie den Nähfuß an, der für Der verwendete Nähfuß...
ANHANG. ————————————————————————————————————————————————————— Summton Abnehmen der oberen Abdeckung Jedes Mal, wenn eine Taste gedrückt wurde oder ein Bedienungsfehler auftritt, ertönt ein Summton. Wenn die obere Abdeckung der Nähmaschine ■ Bei einer korrekten Eingabe entfernt wurde, bringen Sie sie wie folgt wieder an. Es ertönt ein Summton.
