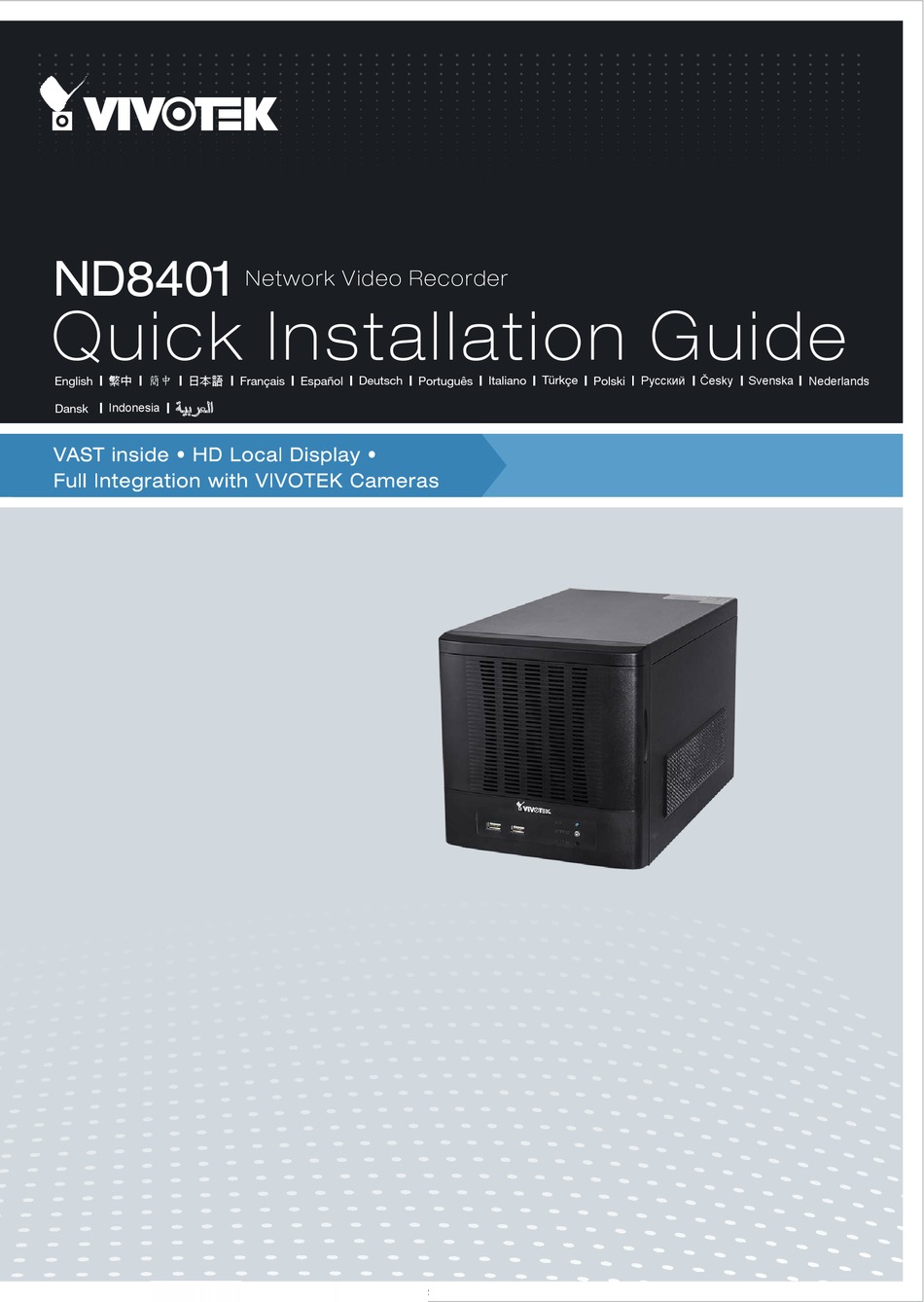

- Seite 1 ND8401 Network Video Recorder Quick Installation Guide Русский Česky Svenska Nederlands 繁中 簡中 日本語 Türkçe English Français Español Deutsch Português Italiano Polski Indonesia Dansk...
-
Seite 2: Packungsinhalt Kontrollieren
Versuchen Sie nicht, die Software auf dem eingebundenen Flash-Modul zu entfernen oder zu deinstallieren. Versuchen Sie ebenfalls nicht das Gehäuse zu öffnen. Dies wird zum Verlust der Garantie führen. Packungsinhalt kontrollieren ND8401 Stromkabel Kurzinstallationsanleitung Software-CD Garantiekarte Schrauben und Rahmenschlね s sel DE - 55... -
Seite 3: Beschreibung Der Teile
Beschreibung der Teile Ansicht von vorne Laufwerk 1 Laufwerk 2 Laufwerk 3 Laufwerk 4 HDD LED Ein/Aus-Taste & LED Rückstellungsschalter Ansicht von hinten USB ports Lüfterauslass Netzschalter Netzanschluss LAN - WAN RS-232 (reserviert) Line In Line Out MIC In USB Combo eSATA WICHTIG: Es ist wichtig, dass Sie einen Abstand von 15 cm an der Rückseite des Gehäuses... -
Seite 4: Hardwareinstallation
Hardwareinstallation SATA Festplatten sind nicht im Lieferumfang enthalten. Der Netzwerk-Videorekorder kann die meisten im Handel erhältlichen SATA Festplatten verwenden. 1. Öffnen Sie die Gehäusevorderseite. 2. Lösen Sie das Rahmenschloss mit dem mitgelieferten Rahmenschlüssel. 3. Öffnen Sie den Laufwerkträgerrahmen, indem Sie den Rahmenhebel zur Seite klappen. Der Rahmenhebel springt auf, so dass Sie den Laufwerkträger herausnehmen können. - Seite 5 WICHTIG: Berühren Sie auf keinen Fall die Platine der Festplatte touching oder die Anschlusskontakte. Anderenfalls kann die Festplatte durch elektrostatische Entladung beschädigt werden. 5. Schieben Sie jetzt den Laufwerkträger mit der Festplatte in den Laufwerkschacht. Wenn sie fast vollständig hineingeschoben wurde, schließen Sie den Rahmen. Der Rahmen drückt die Anschlüsse an die Rückwand.
- Seite 6 Interface Anschlüsse 1 & 2. Schließen Sie CAT5 oder höherwertige Ethernetkabel über ein lokales Switch-Netz- werk an Kameras oder an Clients über das Internet an. Siehe nächste Seite für weitere Informationen. 3. Verbinden Sie den DB15 VGA Anschluss mit einem Monitor (mit Auflösungen bis zu 1920 x 1080).
-
Seite 7: Netzwerkverwendung
Netzwerkverwendung 1. Verbinden Sie Netzwerkkameras mit den LAN Anschlüssen des NVR. 2. Wenn Sie über das Internet auf den NVR zugreifen möchten, verbinden Sie den NVR über den WAN Anschluss mit dem Internet. Eine Webkonsole kann über einen Remote PC aufgerufen werden, indem Sie http://<public IP>:3454 in die URL Adresszeile eines Browsers eingeben. -
Seite 8: Erstmalige Konfiguration
Erstmalige Konfiguration 1. Nach dem Start Ihres NVR werden Sie vom Einrichtungsassistent begrüßt. Sie sollten anschließend mit der erstmaligen Einrichtung beginnen. Dieses System wird von einem integrierten IDE Flash-Modul gestartet. Es ist keine Installation von Software nötig. HINWEIS Für die Erstkonfiguration muss mindestens eine Festplatte installiert sein. - Seite 9 6. Auf der Kamera Seite sollten alle über das lokale Netzwerk angeschlossenen Kameras nach einer kurzen Suche in einer Kameraliste erscheinen. Sie können IP-Adressen manuell zuweisen, indem Sie in das Adressfeld der Kameras klicken. Sie können auch die Option „Allen Kameras IP-Adressen zuweisen“ aktivieren und den NVR den Kameras IP-Adresse zuweisen lassen.
- Seite 10 3. 3-1. Standardmäßig wird Sie das Batch Kameras einfügen Fenster auffordern, Kameras in Ihre Konfiguration aufzunehmen. Falls nicht, können Sie das Menü Konfiguration aufrufen und Kameraverwaltung > Batch Kameras einfügen auswählen. 3-3. Wählen Sie Kameras aus, indem Sie auf die entsprechenden Kästchen klicken.
- Seite 11 P/N:625020401G Rev. 1.1 All specifications are subject to change without notice. Copyright 2013 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
