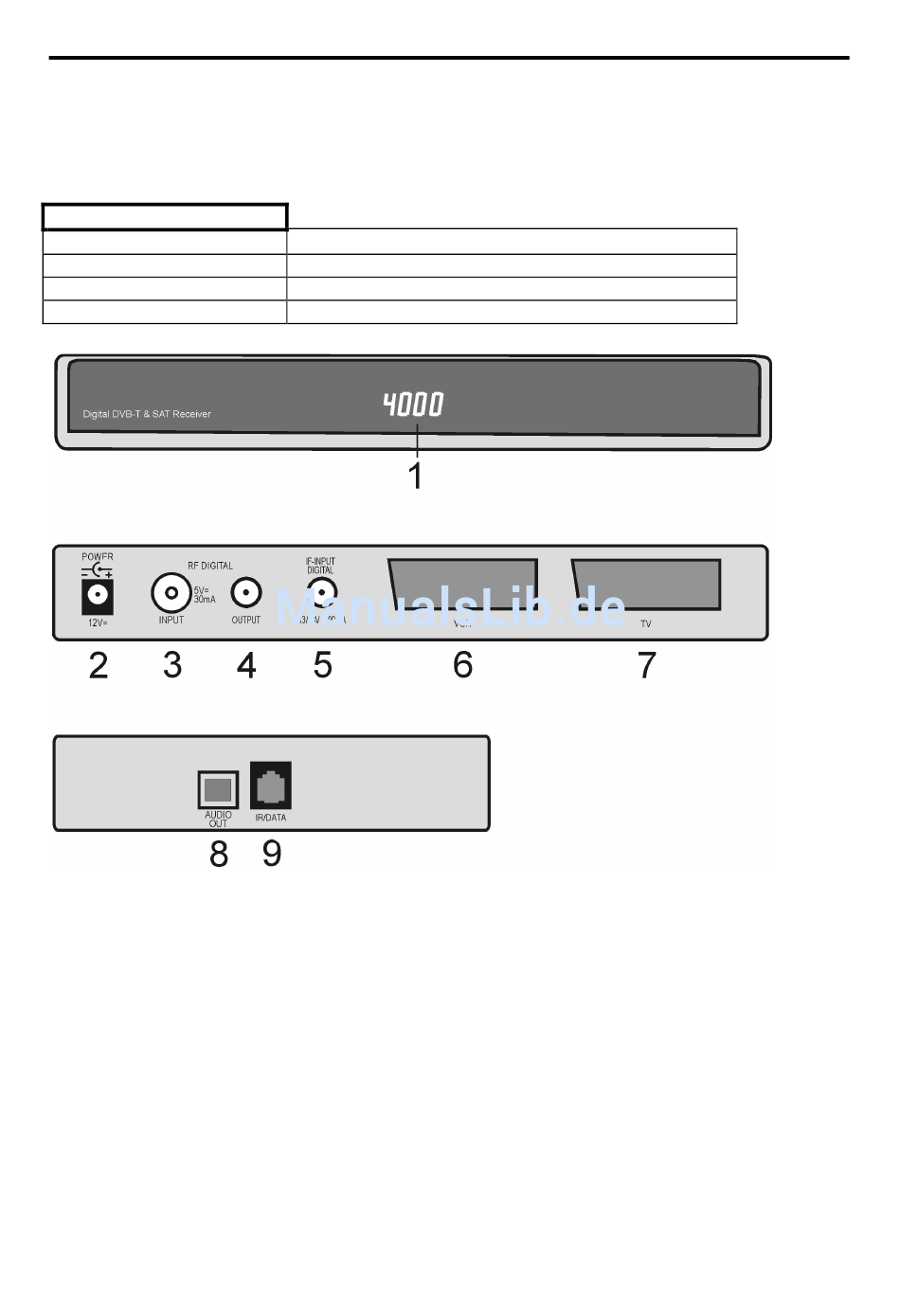

Bedienelemente, Anzeigen und Anschlüsse
Gerätevorderseite
1
Displayanzeige:
Displayanzeige
-
Programmanzeige
rEC.
FAIL
Geräterückseite
2
Anschluß für Steckernetzteil 12VDC (Die Angabe zur Stromaufnahme finden Sie auf
dem Serien-Nr. Etikett auf der Unterseite des Receivers).
3
VHF/UHF Input Digital – Antennenbuchse für die Haus- oder Zimmerantenne.
4
RF Output - HF-Ausgang zum Anschluß für ein HF-Kabel zur Antennenbuchse des
Fernsehers oder Videorecorders.
5
IF Input Digital – Anschluss für den LNB Ihrer Satellitenantenne.
6
VCR-Scartbuchse zum Anschluss eines Videorecorders.
7
TV-Scartbuchse zum Anschluss des Receivers an einen Fernseher.
Geräteseite
8
Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
9
RJ-11-Buchse: Schnittstelle für Softwareupdate und IR-Anschluß für Infrarot-Maus
Bedienelemente, Anzeigen und Anschlüsse
Receiver im Standby-Betrieb.
Receiver ist eingeschaltet
Timer ist aktiviert
Kurzschluss oder Überlast am Antenneneingang
- 6 -
