2. lieferumfang und inbetriebnahme

2.1. lieferumfang

− REA T6 pro / REA T6 eco
− Anschlussbox (ab Werk vormontiert)

2.2 inbetriebnahme

2.2.1 Anschluss des stationärem Terminals
Zur Installation benötigen Sie eine 230 V-Steckdose und einen entsprechenden Anschluss für
die Kommunikation. Stellen Sie die Geräte auf eine saubere, flache Oberfläche außerhalb von sehr
heißen oder feuchten Bereichen, geschützt vor Vibrationen und elektromagnetischer Strahlung
(Computerbildschirme, Warensicherungssysteme).
Achtung: Sämtliche Steckverbindungen dürfen nur bei unterbrochener Stromzufuhr
verändert werden!
Der Anschluss der Strom- und Kommunikationskabel erfolgt ausschließlich über die bereits vormon-
tierte Anschlussbox (siehe Abbildung auf Umschlagseite). Das Führen mehrerer Kabel auf den Kassen-
tisch entfällt somit.
Schließen Sie zuerst alle Kabel an die Anschlussbox an. Je nach Kommunikationsart nutzen Sie den
dafür vorgesehenen Anschluss an der Anschlussbox. Verbinden Sie zuletzt das Netzteil mit dem
Terminal und stecken Sie dann das Netzteil in eine 230 V-Steckdose, um die Stromversorgung her-
zustellen.
Achtung: Wird das Terminal an einem analogen Telefonanschluss betrieben, ist ausschließlich
das im Lieferumfang enthaltene Originalkabel zu verwenden! Unter Verwendung eines Standard-
kabels beim Betrieb des Terminals an einer TAE-Mehrgerätedose ist die Funktionalität von parallel
zum Terminal angeschlossenen Geräten nicht gewährleistet.
Achtung: Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten hergestellt werden.
Achtung: Bitte stecken Sie die Kabel keinesfalls in eine andere als die dafür vorgesehene Buchse.
Dies könnte Schäden an den Schnittstellen verursachen!
8

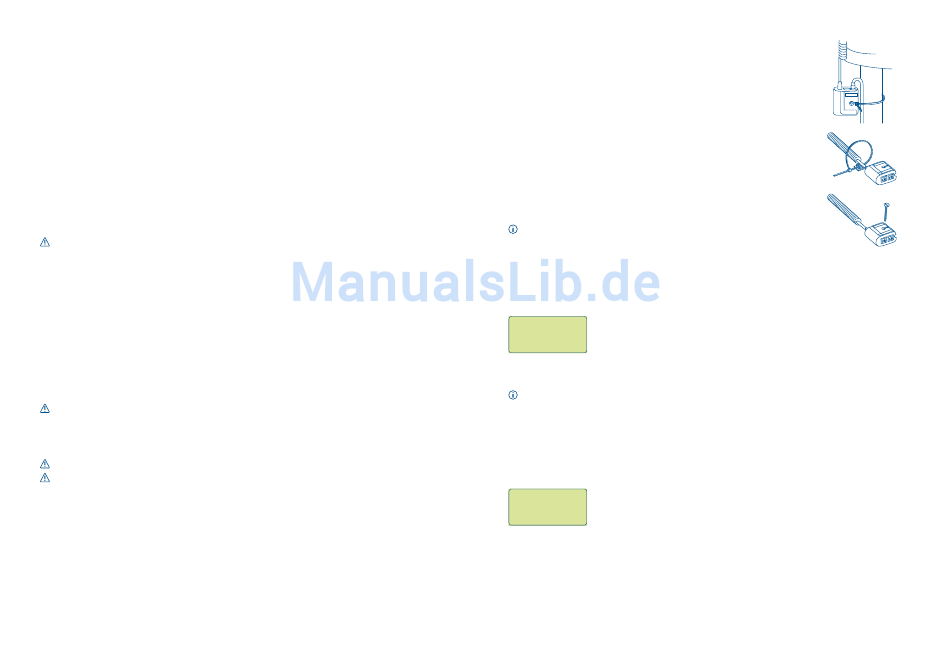

2.2.2 Befestigung der Anschlussbox

Die Anschlussbox kann auf unterschiedliche Arten fixiert werden.
Sehen Sie hier einige Beispiele:
1. Befestigung der Anschlussbox mithilfe des mitgelieferten
Befestigungsbandes an einem Tischbein.
2. Befestigung der Anschlussbox mithilfe des mitgelieferten
Befestigungsbandes und des selbsklebenden Plättchens an
einer glatten und sauberen Fläche.
3. Befestigung der Anschlussbox mit einer Senkkopfschraube
(nicht im Lieferumfang enthalten).
Hinweis: Befestigen Sie die Anschlussbox an einem Ort, an
dem sie für Servicezwecke zugänglich ist.

2.3. initialisierung

2.3.1. Eingabe der Terminal-ID

Inbetriebnahme
Im ersten Schritt werden Sie aufgefordert, die 8-stellige Terminal-ID einzuge-
Terminal-ID
ben, die Sie von REA Card erhalten haben. Diese Eingabe wird mit der OK-
---------
Bitte eingeben
Taste bestätigt. Zur Sicherheit wird die Terminal-ID ein zweites Mal abgefragt.
Diese Eingabe wird ebenfalls mit der OK-Taste bestätigt.
In der Regel erhalten Sie ein vorkonfiguriertes und von REA Card für Sie bereits inbetrieb genom-
menes und initialisiertes Terminal. Haben Sie ein solches Terminal erhalten, so können Sie dieses
Kapitel überspringen.

2.3.2. Initialisierung starten

Die Initialisierung wird mit der OK-Taste gestartet. Nach der erfolgreichen
Nicht Betriebsbereit
Initalisierung notwendig
Initialisierung führt das Terminal automatisch eine Konfigurations-Diagnose
O.K.
durch und befindet sich danach im betriebsbereiten Zustand.
