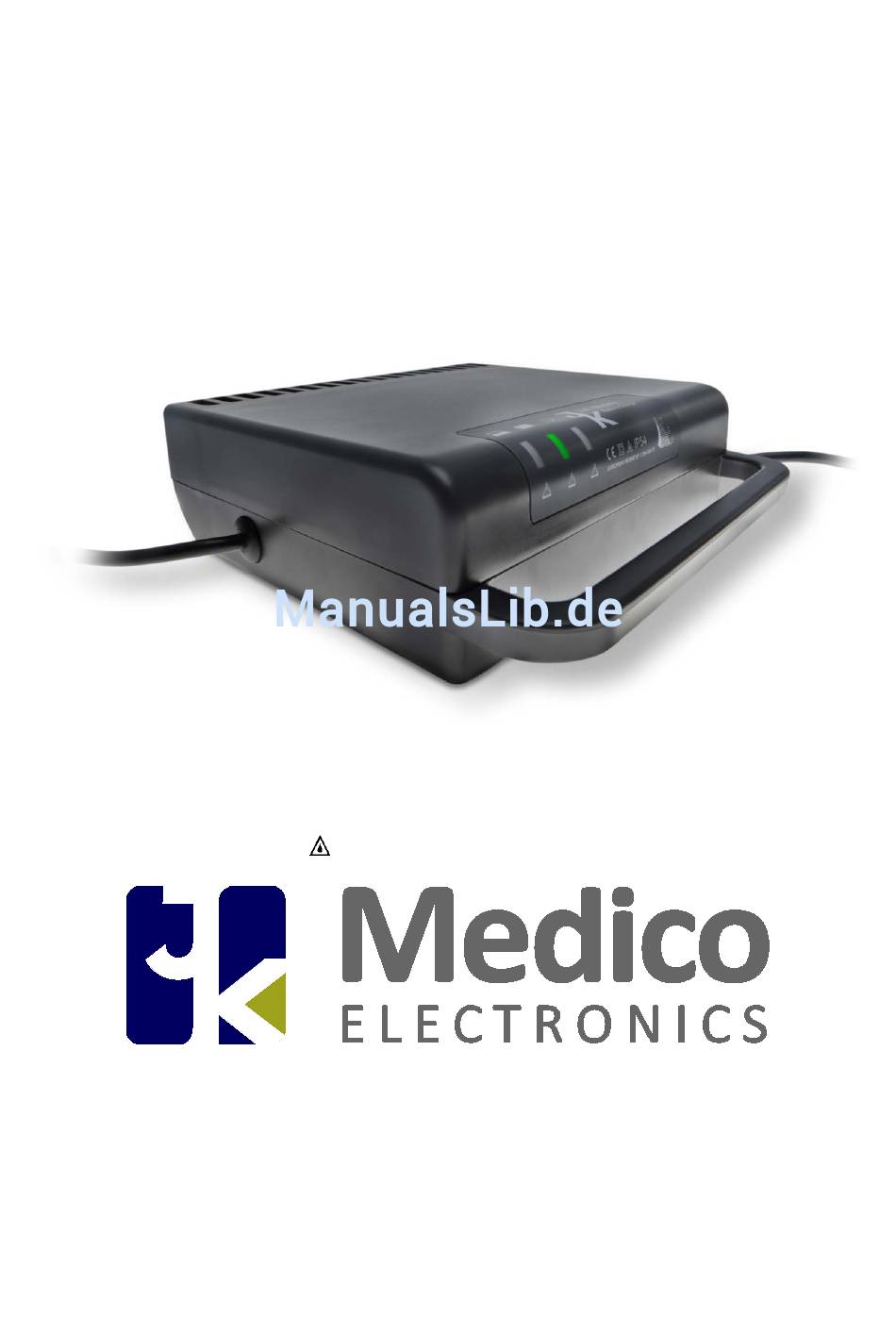

Bedienungsanleitung für
Batterieladegeräte
CCC
und CCC
405
410
24 V/5 A
24 V/10 A
zum Aufladen von Rollstuhl- und Scooterbatterien
Zertifiziert nach EN60601-1, 3.
.
ausg
EU-Richtlinie 93/42/EWG für Medizinprodukte
Spritzwassergeschützt, staubgeschützt und wassergeschützt
IP54, IP65 und IP67
WWW.JK-Medico.DK
Tel: +45 4717 1900
E-mail: JK-Medico@JK-Medico.DK
J.K.Medico ApS
Dam Enge 30
DK-3660 Stenloese
Denmark
Werbung
Verwandte Anleitungen für Medico ELECTRONICS CCC405
Inhaltszusammenfassung für Medico ELECTRONICS CCC405
- Seite 1 Bedienungsanleitung für Batterieladegeräte und CCC 24 V/5 A 24 V/10 A zum Aufladen von Rollstuhl- und Scooterbatterien Zertifiziert nach EN60601-1, 3. ausg EU-Richtlinie 93/42/EWG für Medizinprodukte Spritzwassergeschützt, staubgeschützt und wassergeschützt IP54, IP65 und IP67 WWW.JK-Medico.DK Tel: +45 4717 1900 E-mail: JK-Medico@JK-Medico.DK J.K.Medico ApS Dam Enge 30 DK-3660 Stenloese...
- Seite 2 Bedienungsanleitung für Batterieladegeräte CCC / CCC Wichtig: Lesen Sie vor dem Laden von Batterien die Bedienungsanleitung ANMERKUNG: Bezüglich der Benennung der Lampen: siehe Abbildung 1 Sie schalten das Ladegerät ein, indem Sie den Netzstecker des Ladegeräts in die Netzsteckdose stecken. Warten Sie, bis die Lampe ERROR (rot) konstant leuchtet.
- Seite 3 Sicherheitshinweise in Bezug auf die alltägliche Benutzung Wichtig: Die sichere Benutzung setzt voraus, dass die auf Seite 7 aufgeführten Hinweise zur Inbetriebnahme, Platzierung, Zerlegung und Reparatur sowie zur Pflege und Reinigung des Geräts befolgt werden. Darüber hinaus müssen folgende Punkte befolgt werden: Wichtig: Während des Aufladens von Bleiakkumulatoren werden kleine Mengen an explosiven Gasen freigesetzt.
- Seite 4 Batteriepflege Für eine optimale Ausnutzung der Batterien, bezogen auf Fahrzeit pro Ladung und Gesamtlebensdauer, sollten folgende Punkte berücksichtigt werden: Schalten Sie den Rollstuhl immer aus, wenn dieser nicht benutzt wird. Wenn der Rollstuhl eingeschaltet abgestellt wird, kann dies zur Tiefentladung der Batterie führen.
- Seite 5 Fehlerart Anmerkung Lampenstatus 6) CHARGING COMPLETED ERROR Ladegerät- Andauern Zu niedrige Elektriker rufen fehler: Netzspannung Konstantes Blinken Blinken der Andauern Fehler an Ladegerät Kontakt zu Ladegerät- Lampe Lieferant aufnehmen ERROR Blinken Batterie- 2-maliges Batteriefehler: Aufladen Kontakt zu Batterie- fehler: Aufblinken aus Tiefentladezustand Lieferant aufnehmen 3) Gruppen-...
- Seite 6 Amperestunden-Messung (Messung der geladenen Kapazität) Anzahl Anzahl Geladene Kapazität gelbes grünes (Amperestunden) Auf- Auf- blinken blinken maliges maliges Amperestunden gelbes grünes Aufblink Aufblink Abbildung 2: Anzeige der geladenen Kapazität, nachdem der Ladestecker nach beendetem Ladevorgang aus der Ladebuchse des Rollstuhls gezogen wird...
- Seite 7 Technische Daten für CCC und CCC Ladestrom (geglättet): Kompatible Batterien: 24 V, 20 Ah .. 50 Ah – Typ, Gel, AGM Maße, B x H x T (inkl. Griff): 220 mm x 75 mm x 205 mm Gewicht: 2,5 kg Ladestrom (geglättet): 10 A Kompatible Batterien:...
-
Seite 8: Pflege Und Wartung
Wenn das Ladegerät mit der Option temperaturkompensierende Stand-by-Aufladung ausgestattet ist, muss sich das Ladegerät während des Ladevorgangs in demselben Raum (dieselbe Temperatur) wie der Rollstuhl befinden! • Kontrollierte Aufladung von tiefentladenen Batterien. • Anzeige der geladenen Kapazität (Amperestunden-Messung). • Anpassung der Ladecharakteristik an den aktuellen Bedarf. Wichtig: Eventuelle Änderungen an den Eigenschaften des Ladegeräts (Programmoptionen) dürfen nur von dafür autorisierten Personen vorgenommen werden!
