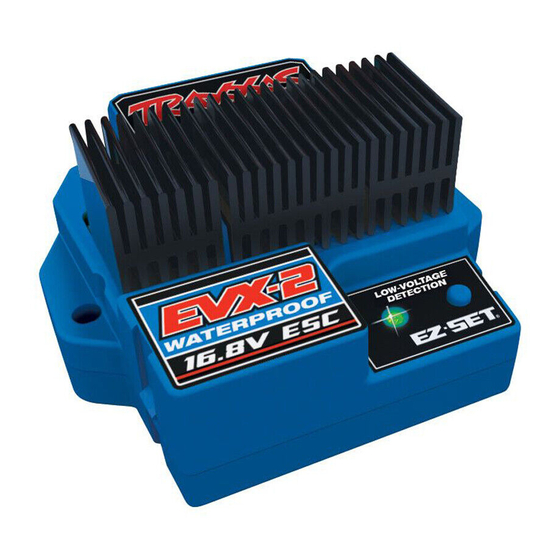

Traxxas EVX-2 Programmieranleitung

Programmieranleitung Regler EVX-2 von Traxxas
Vorweggenommen ist der Regler bei Auslieferung auf Modus 1 (mehr
dazu siehe unter Profilauswahl) werkseingestellt und bedarf keiner
weiteren Einstellung. Um jedoch den Regler mit anderen RC-Anlagen
betreiben zu können oder um verschiedene Profil Modi zu probieren,
siehe nachstehende Anleitung.
I. Sendereinstellung:
1. Gasstellungsneutralschalter auf 50/50 (50% Gasweg/50%
Bremsweg) stellen.
2. Gastrimmung auf 0 bzw. auf Mitte stellen.
3. Servo-Reverse-Schalter für Kanal 2 auf linke Stellung
schieben und dort belassen.
II. Gaswegkalibrierung:
1. Motorenanschlusskabel abklemmen.
2. 2 geladene Antriebsakkus an Regler EVX-2 anschließen.
3. Sender einschalten (beachten Sie, dass der Gashebel
neutral ist)
4. Taster (A) am ausgeschalteten EVX-2 drücken und halten.
Die LED leuchtet zuerst grün dann rot, danach Taster
loslassen.
5. Nachdem die LED 1x rot geblinkt hat, den Gashebel in die
Vollgasstellung ziehen und halten(B).
6. Danach blinkt die LED 2x rot. Sofort darauf den Gashebel in
volle Rückfahrtsposition drücken und halten (C)
7. Nachdem dann die LED durchgehend grün leuchtet ist die
Programmierung abgeschlossen. Die grün leuchtende LED
zeigt an, der Regler ist eingeschaltet und auf
Neutralposition(D).
III. Betrieb des EVX-2
Um Einstellungen des Reglers zu überprüfen bocken sie das
Modell stabil auf, damit sich die Räder frei drehen können. Nun
die Motoranschlusskabel an den Fahrtregler anschließen.
1. Schalten Sie immer zuerst den Sender ein und stecken Sie
die Fahrakkus an den Regler. Drücken Sie den Taster am
Regler ca.1/2 Sek. Bis die LED grün leuchtet, dann den
Taster sofort loslassen. Der Regler ist nun eingeschaltet.
(Wenn der Gastrimmungsregler verstellt wurde d.h. nicht auf
0 steht, erlischt die grüne LED und die Räder beginnen sich
