Traxxas MXL-6s Anleitung

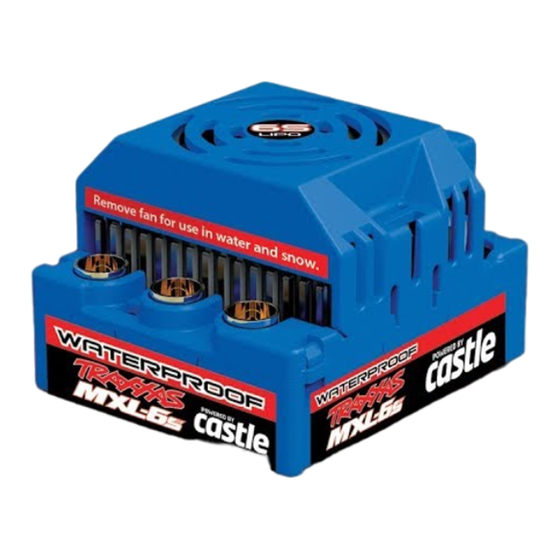

Anleitung für den elektronischen Geschwindigkeitsregler MXL-6s
Vielen Dank, dass Sie sich zum Kauf des elektronischen Geschwindigkeitsreglers
MXL-6s™ von Traxxas entschieden haben. Der elektronische Vorwärts-/Rückwärts-/
Bremse Geschwindigkeitsregler MXL-6s vereinfacht die bürstenlose Technologie mit
einfachen, eingebauten Profilen und intuitiver Programmierung. Dank der modernen
Schaltkreistechnik des MXL-6s können bürstenlose Motoren ohne Sensoren mit
der Laufruhe und der Präzision des besten Systems mit Bürsten betrieben werden.
Mit der Traxxas-Garantie auf Lebenszeit auf elektronische Komponenten und dem
unvergleichlichen Traxxas-Kundendienst gibt der MXL-6s Ihnen völlige Ruhe. Der MXL-6s
ist kein Spielzeug. Es ist ein hochentwickeltes elektronisches Gerät, das unter Umständen
hohe Stromstärken abgibt. Für Kinder unter 14 Jahren ist eine Aufsicht durch Erwachsene
erforderlich, wenn sie den MXL-6s bedienen. Wenn Sie weitere Fragen haben oder
technische Unterstützung benötigen, rufen Sie uns unter +
Technische Merkmale
Eingangsspannung ............................................18 Zellen NiCad/NiMH / 6S LiPo (max. 25,2 Volt)
Unterstützte Motoren ............................. Mit Bürsten / Bürstenlos / Bürstenlos ohne Sensoren
Einschaltwiderstand ..............................................................................................0,0003 Ohm pro Phase
Batterieanschluss .....................................................................................Traxxas Hochstrom-Anschluss
Motoranschlüsse .......................................................................................... TRX 6,5 mm Steckverbinder
Motor-/Batterieverkabelung ....................................................... 2,59 mm (10-gauge) Maxx® Kabel
Gehäuseabmessungen(L x B x H) .......................56 mm (2,2 ") x 48 mm (1,9 ") / 36 mm (1,4 ")
Gewicht ........................................................................................................................................121 g (4,27 oz)
Wichtige Sicherheitshinweise
Geschwindigkeitsregler MXL-6s
• Wasser und Elektronik vertragen sich nicht: Ihr bürstenloses Antriebssystem
MXL-6s ist wasserdicht und kann in Schlamm, Schnee, Pfützen und unter
anderen Bedingungen eingesetzt werden. Stellen Sie sicher, dass andere
Komponenten Ihres Modells wasserdicht oder ausreichend wasserfest sind,
bevor Sie in nassen Bedingungen fahren.
• Batterien entnehmen: Entnehmen Sie den Batteriepack immer aus dem
Geschwindigkeitsregler, wenn er nicht in Gebrauch ist.
• Erst den Sender einschalten: Schalten Sie zuerst den Sender an, bevor Sie den
Geschwindigkeitsregler anschalten, um ein Durchbrennen und fehlerhaften
Betrieb zu vermeiden.
• Verbrennen Sie sich nicht: Die Kühlbleche können sehr heiß werden. Achten
Sie darauf, sie nicht zu berühren, bevor sie abgekühlt sind. Sorgen Sie für
genügend Luftbewegung für die Kühlung.
• Verwenden Sie die Originalanschlüsse: Wenn Sie sich entschließen, die
Batterie- oder Motoranschlüsse zu wechseln, tauschen Sie immer nur einen
Batterie- oder Motoranschluss auf einmal. So vermeiden Sie Schäden durch
versehentliches falsches Anschließen des Geschwindigkeitsreglers. Beachten
Sie bitte, dass wir bei modifizierten Geschwindigkeitsreglern eine Gebühr für
das Neuanschließen berechnen, wenn sie zu einer Reparatur eingeschickt
werden. Entfernen des Batterieanschlusses am Geschwindigkeitsregler oder
Verwenden von Anschlüssen desselben Typs (männlich oder weiblich) am
Geschwindigkeitsregler führt zum Erlöschen des Garantieanspruchs.
• Isolieren der Kabel: Isolieren Sie freiliegende oder beschädigte Kabel immer mit
Schrumpfschläuchen, um Kurzschlüssen vorzubeugen.
Batterien und Laden der Batterien
Die im Antriebssystem Velineon eingesetzten wieder aufladbaren Batterien müssen
aus Sicherheitsgründen und zur Erzielung einer möglichst langen Batterielebensdauer
vorsichtig behandelt werden. Stellen Sie sicher, dass Sie alle mit Ihren Batteriepacks
und dem Ladegerät mitgelieferten Anweisungen und Sicherheitshinweise gelesen und
verstanden haben. Es liegt in Ihrer Verantwortung, die Batteriepacks vorschriftsmäßig
zu laden und zu verwenden. Zusätzlich zu unseren Anweisungen für Batterie und
Ladegerät, sind hier noch einige Tipps, die Sie nicht vergessen sollten.
• Lassen Sie Batterien während des Ladens nie unbeaufsichtigt.
• Entnehmen Sie die Batterien zum Laden aus dem Modell.
• Lassen Sie die Batteriepacks zwischen zwei Einsätzen (vor dem Laden) erst abkühlen.
• Trennen Sie die Batterie immer vom Geschwindigkeitsregler, wenn das Modell
nicht in Gebrauch ist und wenn es gelagert oder transportiert wird.
• Verwenden Sie auf keinen Fall beschädigte Batterien.
• Verwenden Sie keine Batterien mit beschädigten Kabeln oder einem
beschädigten Anschluss.
• Kinder sollten von verantwortungsvollen Erwachsenen beaufsichtigt werden,
wenn sie Batterien laden oder handhaben.
Traxxas, 6200 Traxxas Way, McKinney, TX 75070, Telefon: 972-265-8000, Fax: 972-265-8011, E-mail: support@Traxxas.com
LiPo-Batterien
Lithium Polymer (LiPo) Batterien werden aufgrund ihrer kompakten Größe,
ihrer hohen Energiedichte und ihrer hohen Leistungsabgabe immer beliebter
für den Einsatz in funkgesteuerten Modellen. Allerdings erfordert diese Art von
Batterien zur Gewährleistung einer hohen Lebensdauer und eines sicheren
Betriebs spezielle Pflege und Handhabung.
für fortgeschrittene Benutzer vorgesehen, die auf die Risiken der Verwendung
von LiPo-Batterien hingewiesen wurden.
unter 14 Jahren LiPo-Batterien ohne Aufsicht durch einen kompetenten und
verantwortungsvollen Erwachsenen verwendet oder handhabt.
Der elektronische Geschwindigkeitsregler MXL-6s kann mit LiPo-Batterien mit
1-972-265-8000 an.
einer Nennspannung von nicht mehr als 11,1 Volt (3S-Packs) betrieben werden.
Aus Sicherheitsgründen haben LiPo-Batterien eine Mindestentladespannung,
die nicht unterschritten werden sollte. Der elektronische Geschwindigkeitsregler
MXL-6s ist mit einer eingebauten Unterspannungserkennung ausgestattet, die
dem Fahrer ein Warnsignal gibt, wenn LiPo-Batterien ihre Mindestspannung
(Entladespannung) erreicht
das Fahren sofort zu beenden, um zu verhindern, dass die Batterie unter den
Sicherheitsgrenzwert ihrer Mindestspannung entladen wird.
Die Unterspannungserkennung am Geschwindigkeitsregler ist nur ein Teil
der umfangreichen Funktionen für den sicheren Betrieb von LiPo-Batterien in
Ihrem Modell.
Anweisungen der Hersteller von Batterie und Ladegerät für sicheres Laden,
Betrieb und Lagerung befolgen.
wie Sie Ihre LiPo-Batterien verwenden müssen. Bitte beachten Sie, dass Traxxas
keine Haftung für jegliche besonderen, indirekten, zufälligen oder Folgeschäden
übernimmt, die aufgrund der Installation und/oder der Verwendung von LiPo-
Batterien in Modellen von Traxxas entstehen.
Sollten Sie Fragen zur Verwendung von LiPo-Batterien haben, kontaktieren Sie
bitte Ihren Händler vor Ort oder den Batteriehersteller.
Installation
Setzen Sie den Geschwindigkeitsregler MXL-6s mit dem mitgelieferten
doppelseitigen Klebeband und der Montagehalterung anstelle des Original-
Geschwindigkeitsreglers in das Chassis ein.

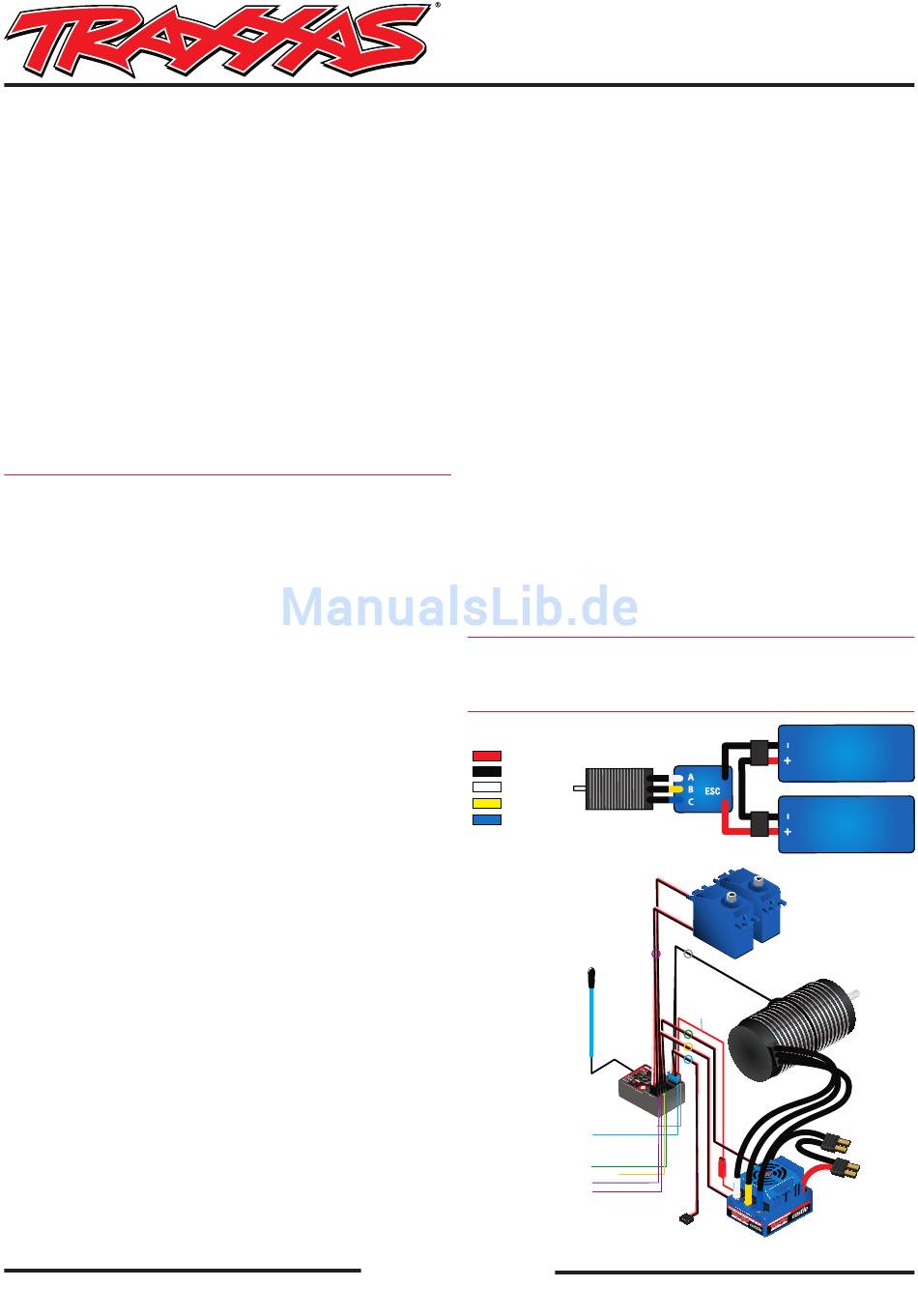

Verkabelung MXL-6s
T RAXXAS .c om
haben. Es liegt in der Verantwortung des Fahrers,
Es ist äußerst wichtig, dass Sie als Anwender auch sämtliche
Stellen Sie sicher, dass Sie verstanden haben,
+ Positiv
- Negativ
A (Weiß)
B (Gelb)
C (Blau)
V/T - Spannungssensor/Temperatursensor
RPM - Drehzahlsensor
BATT/
CH5 - Batterie/Kanal 5*
CH4 - Kanal 4*
CH3 - Kühlungslüfter
CH2 - Geschwindigkeitsregler
CH1 - Lenkungsservo
CH1 - Lenkungsservo
*Nicht verwendet
Umfasst Teilenr. 3377
WARNUNG: LiPo-Batterien sind nur
Traxxas empfiehlt nicht, dass jemand
BATTERIE
BATTERIE
