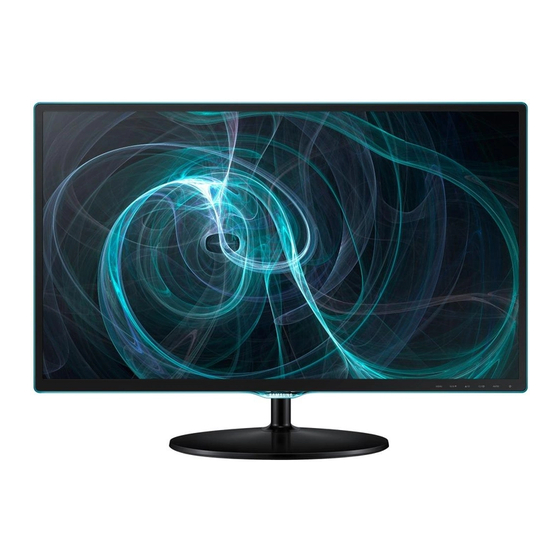

- Seite 1 Benutzerhandbuch S22D390Q Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. BN46-00383E-04...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS In diesem Handbuch verwendete Symbole Reinigung Absichern des Einbaubereichs Vorsichtsmaßnahmen bei der Lagerung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb Richtige Haltung für die Verwendung des Geräts VORBEREITUNG Überprüfen des Inhalts Überprüfen des Lieferumfangs Bauteile Tasten auf Vorderseite Rückseite... - Seite 3 Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe Spielemodus Den Spielemodus konfigurieren SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Konfigurieren von SAMSUNG MAGIC Upscale Bildgröße Ändern der Bildgröße HDMI-Schwarzwert Konfigurieren der Einstellungen für den HDMI- Schwarzwert...
- Seite 4 Inhaltsverzeichnis Blau Konfigurieren von Blau Farbtemp. Konfigurieren der Einstellungen für die Farbtemp. Gamma Konfigurieren von Gamma KONFIGURIEREN DES Sprache BILDSCHIRMMENÜS Konfigurieren von Sprache (OSD) H-Position (Menü) und V-Position (Menü) Konfigurieren von H-Position (Menü) und V- Position (Menü) Anz. dauer Konfigurieren von Anz. dauer Transparenz Ändern des Transparenz SETUP UND RESET...
- Seite 5 INSTALLIEREN DER Easy Setting Box SOFTWARE Installieren der Software Entfernen der Software HANDBUCH ZUR Anforderungen vor einer Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A TECHNISCHE DATEN...
- Seite 6 Inhaltsverzeichnis Terminologie INDEX Inhaltsverzeichnis...
-
Seite 7: Vor Inbetriebnahme
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern. © 2014 Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. -
Seite 8: Reinigung
Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Lösen Sie das Netzkabel vom Monitor. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. -
Seite 9: Absichern Des Einbaubereichs
Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein Luftbefeuchter mit Ultraschall verwendet wird. Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 78), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.) -
Seite 10: Sicherheitshinweise
Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN. -
Seite 11: Strom Und Sicherheit
Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ... - Seite 12 Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden. Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
- Seite 13 Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...
-
Seite 14: Betrieb
hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 78). Dies kann zu einem elektrischen Schlag oder Brand führen. - Seite 15 Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.
- Seite 16 Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 78). Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
- Seite 17 Vor Inbetriebnahme des Geräts Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. Dies kann zu einem elektrischen Schlag oder Brand führen. Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein könnte. Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn ...
- Seite 18 Vor Inbetriebnahme des Geräts Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf. Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig. Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und verletzt werden.
-
Seite 19: Richtige Haltung Für Die Verwendung Des Geräts
Vor Inbetriebnahme des Geräts Richtige Haltung für die Verwendung des Geräts Verwenden Sie das Gerät in der richtigen Haltung wie folgt: Sitzen Sie aufrecht, mit geradem Rücken. Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und ... -
Seite 20: Vorbereitung
Vorbereitung Überprüfen des Inhalts 1.1.1 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt. Das Aussehen der Komponenten kann von den dargestellten Bildern abweichen. Komponenten Kurzanleitung zur Konfiguration Garantiekarte Benutzerhandbuch (Zubehör) (nicht überall verfügbar) HDMI-Kabel (Zubehör) HDMI-DVI Kabel (Zubehör) -
Seite 21: Bauteile
MENU MODE SOURCE AUTO GAME MENU SOURCE MODE SAMSUNG Symbole Beschreibung Öffnen oder Schließen des On Screen-Display (OSD)-Menüs oder Rückkehr zum letzten Menü. OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. - Seite 22 Vorbereitung Symbole Beschreibung Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü. Analog- Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein. HDMI- Stellen Sie mit dieser Taste die Lautstärke ein. Bestätigen einer Menüauswahl. Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/HDMI) ändern, wenn das OSD-Menü...
-
Seite 23: Rückseite
Vorbereitung 1.2.2 Rückseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Für den Anschluss des Netzteils. Zum Anschluss eines Quellgeräts über ein HDMI-Kabel. Zur Verbindung mit einem PC über ein D-SUB-Kabel. -
Seite 24: Installieren
Vorbereitung Installieren 1.3.1 Befestigen des Standfußes Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Das Aussehen kann sich je nach Gerät unterscheiden. Setzen Sie den Vergewissern Sie sich, dass Drehen Sie die Standfußanschluss in der der Standfußanschluss fest... -
Seite 25: Entfernen Des Standfußes
Vorbereitung 1.3.2 Entfernen des Standfußes Das Aussehen kann sich je nach Gerät unterscheiden. Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß... -
Seite 26: Ändern Der Geräteneigung
Vorbereitung 1.3.3 Ändern der Geräteneigung Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Sie können die Neigung des Bildschirms ändern. Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an. ... -
Seite 27: Schloss Für Den Diebstahlschutz
Vorbereitung 1.3.4 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. -
Seite 28: Vorbereitungen Vor Dem Anschließen
Anschließen und Verwenden eines externen Geräts Vor dem Anschließen 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch. Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. ... -
Seite 29: Verbinden Über Ein Hdmi-Kabel
Anschließen und Verwenden eines externen Geräts Verbinden über ein HDMI-Kabel Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. HDMI IN Schließen Sie den [HDMI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI-Kabel an den HDMI-Anschluss des PCs an. -
Seite 30: Anschließen An Kopfhörer
Anschließen und Verwenden eines externen Geräts 2.2.2 Anschließen an Kopfhörer Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer am Anschluss [ ] des Geräts Diese Funktion ist nur im HDMI-Modus verfügbar. -
Seite 31: Anschließen An Die Stromversorgung
Anschließen und Verwenden eines externen Geräts 2.2.3 Anschließen an die Stromversorgung Die Anschlussteile können je nach Produkt unterschiedlich sein. Das Aussehen kann sich je nach Gerät unterscheiden. Netzanschluss über das integrierte Netzteil Verbinden Sie das Netzteil mit dem Anschluss [DC14V] an der Geräterückseite und der Steckdose. ... -
Seite 32: Treiberinstallation
Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD. Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http:// www.samsung.com/), und laden Sie die Datei herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein. -
Seite 33: Einstellen Der Optimalen Auflösung
Anschließen und Verwenden eines externen Geräts 2.2.5 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein. -
Seite 34: Helligkeit
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Helligkeit Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. -
Seite 35: Konfigurieren Von Kontrast
Bildschirmkonfiguration Kontrast Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100) Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast ... -
Seite 36: Konfigurieren Von Schärfe
Bildschirmkonfiguration Schärfe Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100) Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast MAGIC befindet. -
Seite 37: Den Spielemodus Konfigurieren
Das folgende Fenster wird angezeigt. BILD Optimiert die Bildeinstellungen für Helligkeit Spiele. Kontrast Schärfe Spielemodus SAMSUNG MAGIC Bright Custom Immer ein SAMSUNG MAGIC Upscale Bildgröße AUTO Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ Die gewählte Option wird aktiviert. -
Seite 38: Konfigurieren Von Samsung Magic Bright
Informationen finden Sie im jeweiligen Handbuch. Sie können die Helligkeit nach Ihren Wünschen einstellen. 3.5.1 Konfigurieren von SAMSUNG MAGIC Bright Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. - Seite 39 Bildschirmkonfiguration BILD Einstellung einer optimalen Bildqualität Helligkeit für die Arbeitsumlegung. Kontrast Schärfe Dynamisch Spielemodus Custom Standard SAMSUNG MAGIC Bright Film SAMSUNG 2200 MAGIC Upscale Benutzerdef. Wide Bildgröße AUTO Wenn der externe Eingang über HDMI angeschlossen ist und PC/AV-Modus eingestellt ist, SAMSUNG gibt es für...
-
Seite 40: Konfigurieren Von Samsung Magic Upscale
Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 3.6.1 Konfigurieren von SAMSUNG MAGIC Upscale Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. -
Seite 41: Ändern Der Bildgröße
Im PC-Modus BILD Stellen Sie Größe und Format des auf dem Helligkeit Bildschirm angezeigten Bildes ein. Kontrast Schärfe Spielemodus SAMSUNG MAGIC Bright Auto SAMSUNG MAGIC Upscale Breit Bildgröße AUTO Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an. ... - Seite 42 Bildschirmkonfiguration Im AV-Modus BILD Stellen Sie Größe und Format des auf dem Helligkeit Bildschirm angezeigten Bildes ein. Kontrast Schärfe Spielemodus SAMSUNG MAGIC Bright Wide Auto SAMSUNG MAGIC Upscale 16:9 Wide Bildgröße Bildanpassung AUTO 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale ...
-
Seite 43: Hdmi-Schwarzwert
Bildschirmkonfiguration HDMI-Schwarzwert Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/ Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit HDMI- Schwarzwert ein. -
Seite 44: Konfigurieren Von Reaktionszeit
Bildschirmkonfiguration Reaktionszeit Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen. Es wird empfohlen, die Reaktionszeit Standard oder Schneller einzustellen, wenn Sie keinen Film betrachten. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 3.9.1 Konfigurieren von Reaktionszeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. -
Seite 45: H-Position Und V-Position
Bildschirmkonfiguration 3.10 H-Position und V-Position H-Position: Verschiebt die Anzeige nach links oder rechts. V-Position: Verschiebt die Anzeige nach oben oder unten. Nur im Analog-Modus verfügbar. Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße Bildanpassung eingestellt ist. Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen... -
Seite 46: Anpassen Von Grob
Bildschirmkonfiguration 3.11 Grob Passt die Bildschirmaktualisierungsrate an. Nur im Analog-Modus verfügbar. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 3.11.1 Anpassen von Grob Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. -
Seite 47: Anpassen Von Fein
Bildschirmkonfiguration 3.12 Fein Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten. Nur im Analog-Modus verfügbar. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 3.12.1 Anpassen von Fein Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. -
Seite 48: Rot
Konfigurieren des Farbtons Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright im Kino- MAGIC oder Optimalkontrast-Modus ist. Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist. -
Seite 49: Konfigurieren Von Grün
Konfigurieren des Farbtons Grün Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.2.1 Konfigurieren von Grün Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. -
Seite 50: Konfigurieren Von Blau
Konfigurieren des Farbtons Blau Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.3.1 Konfigurieren von Blau Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. - Seite 51 Konfigurieren des Farbtons Farbtemp. Stellen Sie die allgemeine Farbtemperatur des Bilds ein. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast MAGIC befindet. Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende ...
-
Seite 52: Konfigurieren Von Gamma
Konfigurieren des Farbtons Gamma Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast MAGIC befindet. Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist. ... -
Seite 53: Konfigurieren Des Bildschirmmenüs (Osd)
Konfigurieren des Bildschirmmenüs (OSD) Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen. Sie werden nicht auf andere Funktionen des PCs übernommen. ... -
Seite 54: H-Position (Menü) Und V-Position (Menü)
Konfigurieren des Bildschirmmenüs (OSD) H-Position (Menü) und V-Position (Menü) H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts. V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten. 5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü) Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. -
Seite 55: Konfigurieren Von Anz. Dauer
Konfigurieren des Bildschirmmenüs (OSD) Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 5.3.1 Konfigurieren von Anz. -
Seite 56: Ändern Des Transparenz
Konfigurieren des Bildschirmmenüs (OSD) Transparenz Einstellen der Transparenz für die Menüfenster. 5.4.1 Ändern des Transparenz Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu MENÜEINST. -
Seite 57: Setup Und Reset
Setup und Reset Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Alles zurücksetzen. Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück. 6.1.1 Initialisieren von Einstellungen Alles zurücksetzen. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. -
Seite 58: Öko-Sparmodus
Setup und Reset Öko-Sparmodus Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. SAMSUNG Dieses Menü ist nicht verfügbar, wenn xBright im Optimalkontrast-Modus ist. MAGIC Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist. - Seite 59 Setup und Reset Autom. Aus Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. 6.3.1 Konfigurieren von Autom. Aus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
- Seite 60 Setup und Reset 6.3.2 Konfigurieren von Danach aussch. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
-
Seite 61: Konfigurieren Von Pc/Av-Modus
Setup und Reset PC/AV-Modus Stellen Sie den PC/AV-Modus ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen. Diese Funktion ist im Modus Analog nicht verfügbar. Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang. Wenn sich der (auf „HDMI“... - Seite 62 Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. 6.5.1 Konfigurieren von Tasten-Wdh.-Zeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
-
Seite 63: Quellenerkennung
Setup und Reset Quellenerkennung Aktivieren Sie Quellenerkennung. 6.6.1 Konfigurieren von Quellenerkennung Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &... -
Seite 64: Anzeigen Von Informationen
Menü INFORMATIONEN u.a. Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. INFORMATIONEN Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 7.1.1 Anzeigen von INFORMATIONEN Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. - Seite 65 Wenn der Startbildschirm (also der Bildschirm ohne Menü) angezeigt wird, können Sie die Helligkeit oder Kontrast mit den Tasten [ ] anpassen. Helligkeit SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. MAGIC Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus...
-
Seite 66: Konfigurieren Der Lautstärke Auf Dem Startbildschirm
Menü INFORMATIONEN u.a. Konfigurieren der Lautstärke auf dem Startbildschirm Stellen Sie die Lautstärke durch Drücken der Taste [ ] ein, wenn die Erläuterungen zur Tastaturbelegung angezeigt werden. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen (wenn gerade kein Menü... -
Seite 67: Installieren Der Software
Installieren der Software Easy Setting Box Easy Setting Box Mit "Easy Setting Box" können Sie den Monitor in verschiedene Bereiche unterteilen. 8.1.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein. Wählen Sie das Installationsprogramm für "Easy Setting Box". Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "Easy Setting Box"... -
Seite 68: Entfernen Der Software
Installieren der Software 8.1.2 Entfernen der Software Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software. Wählen Sie in der Liste "Easy Setting Box" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/ Entfernen. -
Seite 69: Handbuch Zur Fehlerbehebung
Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden. - Seite 70 Handbuch zur Fehlerbehebung Bildschirmproblem Problem Lösungen Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
- Seite 71 Handbuch zur Fehlerbehebung Problem Lösungen Die Farben auf dem Bildschirm haben einen Ändern Sie die Einstellungen für FARBE. Schatten und sind verzerrt. Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE. Auf dem Bildschirm wird kein Bild angezeigt un Das Gerät befindet sich im Stromsparmodus.
-
Seite 72: F & A
Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate. - Seite 73 Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung eingestellt? Darstellung und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung ...
-
Seite 74: Technische Daten
Technische Daten 10.1 Allgemein Modellname S22D390Q Display Größe 21,5 Zoll (54 cm) Anzeigebereich 476,64 mm (B) x 268,11 mm (H) Pixelabstand 0,24825 mm (B) x 0,24825 mm (H) Stromversorgung Dieses Gerät kann mit Spannungen von 100 – 240 V arbeiten. -
Seite 75: Energiesparmodus
Technische Daten 10.2 Energiesparmodus Mit der Energiesparfunktion des Geräts wird der Stromverbrauch gesenkt, indem der Bildschirm ausgeschaltet und sich der Status der Netz-LED ändert, wenn das Gerät über einen festgelegten Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. -
Seite 76: Tabelle Der Standardsignalmodi
Technische Daten 10.3 Tabelle der Standardsignalmodi Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen. - Seite 77 Technische Daten Synchronisation Horizontalfrequenz Vertikalfrequenz Pixeltakt Auflösung spolarität (kHz) (Hz) (MHz) (H/V) VESA, 1152 x 864 67,500 75,000 108,000 VESA, 1280 x 720 45,000 60,000 74,250 VESA, 1280 x 800 49,702 59,810 83,500 VESA, 1280 x 1024 63,981 60,020 108,000 VESA, 1280 x 1024 79,976 75,025...
-
Seite 78: Anhang
Anhang Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us/ support CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca/ support (English) http://www.samsung.com/ca_fr/ support (French) LATIN AMERICA ARGENTINE 0800-555-SAMSUNG http://www.samsung.com/ar/... - Seite 79 Anhang LATIN AMERICA ECUADOR 1-800-10-7267 http://www.samsung.com/latin/ support (Spanish) 1-800-SAMSUNG (72-6786) http://www.samsung.com/latin_en/ support (English) EL SALVADOR 800-6225 http://www.samsung.com/latin/ support (Spanish) 800-0726-7864 http://www.samsung.com/latin_en/ support (English) GUATEMALA 1-800-299-0013 http://www.samsung.com/latin/ support (Spanish) 1-800-299-0033 http://www.samsung.com/latin_en/ support (English) HONDURAS 800-2791-9267 http://www.samsung.com/latin/ support (Spanish) 800-2791-9111 http://www.samsung.com/latin_en/ support (English)
- Seite 80 8009 4000 only from landline, http://www.samsung.com/gr/ toll free support CZECH 800 - SAMSUNG http://www.samsung.com/cz/ support (800-726786) Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4 DENMARK 70 70 19 70 http://www.samsung.com/dk/ support EIRE 0818 717100 http://www.samsung.com/ie/...
- Seite 81 Anhang EUROPE FRANCE 01 48 63 00 00 http://www.samsung.com/fr/ support GERMANY 0180 6 SAMSUNG bzw. http://www.samsung.com/de/ support 0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf) GREECE 80111-SAMSUNG (80111 726 http://www.samsung.com/gr/ support 7864) only from land line...
- Seite 82 9. do 18. ure. SPAIN 0034902172678 http://www.samsung.com/es/ support SWEDEN 0771 726 7864 (0771-SAMSUNG) http://www.samsung.com/se/ support SWITZERLAND 0800 726 78 64 (0800-SAMSUNG) http://www.samsung.com/ch/ support (German) http://www.samsung.com/ch_fr/ support (French) 0330 SAMSUNG (7267864) http://www.samsung.com/uk/ support ARMENIA 0-800-05-555 http://www.samsung.com/support AZERBAIJAN 0-88-555-55-55 http://www.samsung.com/support...
- Seite 83 MALAYSIA 1800-88-9999 http://www.samsung.com/my/ support 603-77137477 (Overseas contact) MYANMAR +95-01-2399-888 http://www.samsung.com/support NEW ZEALAND 0800 726 786 http://www.samsung.com/nz/ support PHILIPPINES 1-800-10-7267864 [PLDT] http://www.samsung.com/ph/ support 1-800-8-7267864 [Globe landline and Mobile] 02-4222111 [Other landline] SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com/sg/ support TAIWAN 0800-329999 http://www.samsung.com/tw/ support Anhang...
- Seite 84 0800-22273 http://www.samsung.com/Levant/ support (English) 06 5777444 KUWAIT 183-CALL (183-2255) http://www.samsung.com/ae/ support (English) http://www.samsung.com/ae_ar/ support (Arabic) MOROCCO 080 100 22 55 http://www.samsung.com/n_africa/ support OMAN 800-SAMSUNG (800 - 726 7864) http://www.samsung.com/ae/ support (English) http://www.samsung.com/ae_ar/ support (Arabic) PAKISTAN 0800-Samsung (72678) http://www.samsung.com/pk/ support Anhang...
- Seite 85 (English) SYRIA 18252273 http://www.samsung.com/Levant/ support (English) TUNISIA 80-1000-12 http://www.samsung.com/n_africa/ support TURKEY 444 77 11 http://www.samsung.com/tr/ support U.A.E 800-SAMSUNG (800 - 726 7864) http://www.samsung.com/ae/ support (English) http://www.samsung.com/ae_ar/ support (Arabic) AFRICA BOTSWANA 8007260000 http://www.samsung.com/support BURUNDI http://www.samsung.com/support CAMEROON 7095-0077 http://www.samsung.com/africa_fr/ support COTE D’...
- Seite 86 Anhang AFRICA RWANDA 9999 http://www.samsung.com/support SENEGAL 800-00-0077 http://www.samsung.com/africa_fr/ support SOUTH AFRICA 0860 SAMSUNG (726 7864) http://www.samsung.com/support SUDAN 1969 http://www.samsung.com/support TANZANIA 0800 755 755 / 0685 889 900 http://www.samsung.com/support UGANDA 0800 300 300 http://www.samsung.com/support ZAMBIA 0211 350370 http://www.samsung.com/support Anhang...
-
Seite 87: Inanspruchnahme Des Kostenpflichtigen Services (Kosten Für Kunden)
Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ... -
Seite 88: Andere
Anhang Andere Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus. Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe, Vibrator, Lampe, Filter, Bänder usw.) Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. -
Seite 89: Ordnungsgemäße Entsorgung
Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. - Seite 90 Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Gamma Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.
- Seite 91 Anhang Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms. Auflösung Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit. Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.
- Seite 92 Inanspruchnahme des kostenpflichtigen Services Kosten für Kunden Allgemein INFORMATIONEN Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter Installieren Anschließen und Verwenden eines PCs Anzeigedauer Autom Aus Kontakt zu Samsung Kontrast Bauteile Bildgröße ÖkoSparmodus Blau Ordnungsgemäße Entsorgung Copyright PC/AVModus Easy Setting Box...
- Seite 93 Index Tabelle der Standardsignalmodi TastenWdhZeit Terminologie Transparenz Überprüfen des Inhalts Vor dem Anschließen Index...
