Kamera über LAN anschliessen

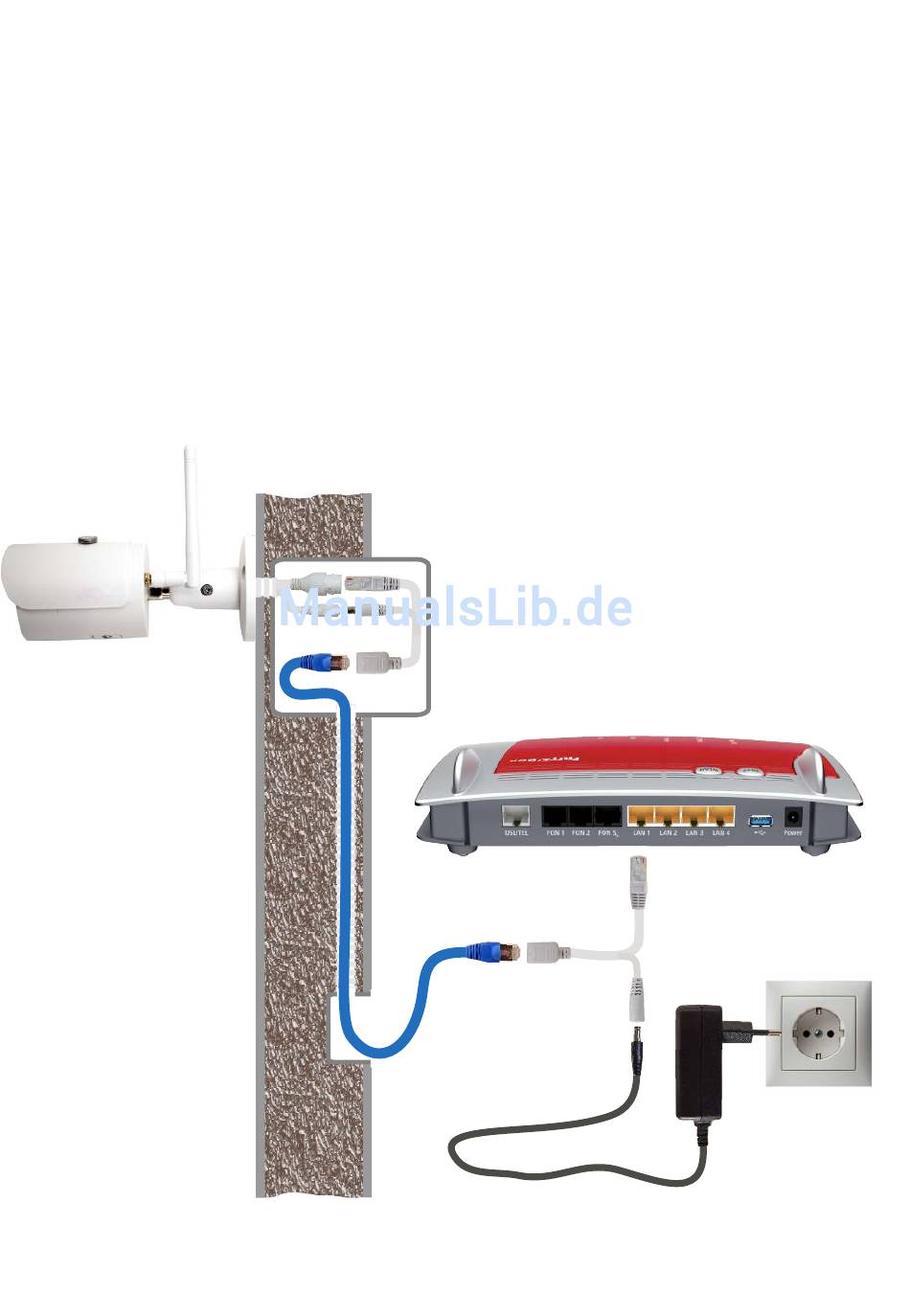

Die folgende Grafik zeigt den Anschluss der Kamera mit PoE Speisung.
Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox.
Bei der Kamera ist eine Leerdose oder Kameraanschlussbox vorzusehen,
um den Adapter unterzubringen. Verbinden Sie dort einen PoE Adapter
mit der Kamera und dem Kabel. Dort wo sich die Fritzbox befindet
verbinden Sie ebenfalls einen PoE Adapter mit dem Netzgerät und dem
Kabel und stecken es an einen freien LAN Anschluss der Fritzbox. Als
Verbindungskabel ist ein CAT.5/6/7 Kabel erforderlich. An den
Kabelenden muß jeweils ein RJ45 Stecker angebracht werden.
18
Kameraversorgung
über PoE Einspeisung
