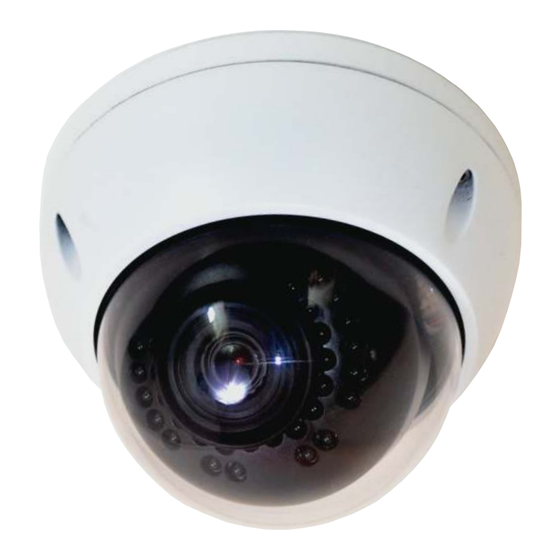

IP Dome Kamera LD20
■
Full HD
■
IR-Nachtsicht 30m
■
Außenkamera IP66
■
Bilderfassungswinkel 72°
■
WIFI Schnittstelle
■
Metallgehäuse vandalismusgeschützt
für den Videobetrieb an der Fritzbox
mit L-TEK a/b Türsprecheinrichtungen
Montage- und Bedienungsanleitung
TEK
Telecom
Farbkamera mit 2 Megapixel
www.l-tek.net
Deutsch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für L-tek Telecom LD20

Inhaltszusammenfassung für L-tek Telecom LD20

  • Seite 1 Telecom IP Dome Kamera LD20 ■ Full HD Farbkamera mit 2 Megapixel ■ IR-Nachtsicht 30m ■ Außenkamera IP66 ■ Bilderfassungswinkel 72° ■ WIFI Schnittstelle ■ Metallgehäuse vandalismusgeschützt für den Videobetrieb an der Fritzbox mit L-TEK a/b Türsprecheinrichtungen Montage- und Bedienungsanleitung Deutsch www.l-tek.net...

  • Seite 2: Inhaltsverzeichnis

    Konfiguration der Kamera Technische Daten IP Adresse feststellen Technischer Support DHCP aktivieren Fritzbox prüfen Konfiguration der Kamera Lieferumfang 1 Kamera LD20 2 LAN Patchkabel 3 Netzteil 12V DC 4 PoE Adapterpaar 5 Installations-CD 6 Montage- und Bedienungsanleitung (Download) 8 3xSchraube + Dübel...

  • Seite 3: Abmessungen

    Abmessungen 110mm Kamera Einzelteile Wand oder Decke Dübel Kamera-Grundgestell mit Elektronik Montageschrauben Dome-Gehäusedeckel Deckelschrauben www.l-tek.net...

  • Seite 4: Allgemeine Informationen

    Brand, elektrischer Schlag usw.), wenn das Gerät nicht bestimmungsgemäß, wie hier beschrieben, eingesetzt wird. Beachten Sie die Sicherheitshinweise! Haftungsausschluss! L-TEK Telecom haftet nicht für Schäden aus Diebstahl und Einbruch, sollten diese aus fehlender Betriebsbereitschaft der Kamera hergeleitet werden. Rücknahme und Recycling Hat Ihr Gerät ausgedient, bringen Sie das Altgerät...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. Bei Fragen wenden Sie sich an Ihren Fachhändler oder an unseren technischen Support. Alle Montagearbeiten sind nur im spannungslosen Zustand auszuführen. Auch der DSL Router / Switch ist vom Strom- und Telefonnetz zu trennen.

  • Seite 6: Anwendung Der Kamera

    Verbindung mit einer L-TEK Türsprechanlage vorgesehen. Eine andere Art der Anwendung wird hier nicht behandelt. Die Kamera LD20 ist eine von der Türstation abgesetzte Kamera. Sie kann oberhalb der Türstation montiert werden, oder an der Hausfassade und im Deckenbereich der Eingangsüberdachung.

  • Seite 7: Kameratest Vor Dem Einbau

    Kameratest vor dem Einbau Stellen sie zuerst den Testaufbau her, um zu prüfen ob die Kamera in Ihrem Netzwerk funktioniert. Verwenden Sie dazu die mitgelieferten und auf die Kamera abgestimmten Teile Netzteil 12V PoE Adpaterkabel Set RJ45 Patchkabel Für den Testaufbau benötigen Sie zunächst das Netzgerät und das Patchkabel.

  • Seite 8: Konfiguration Der Kamera

    Konfiguration der Kamera IP Adresse feststellen Die ab Werk eingestellte IP Adresse der Kamera muß auf die Fritzbox angepasst werden. Die Fritzbox ermittelt dabei selbsttätig eine freie IP Adresse aus ihrem Adressbereich und weist sie der Kamera zu. Um die Zuweisung einer IP-Adresse zu ermöglichen, muß bei der Kamera DHCP aktiviert werden.

  • Seite 9: Dhcp Aktivieren

    Konfiguration der Kamera DHCP aktivieren Geben Sie die ermittelte IP-Adresse 192.168.0.106 in die Adresszeile des Internet Explorers ein. Es öffnet sich die Administratorseite der Kamera. Um in den Administrationsbereich zu gelangen geben Sie als Username: admin und als Passwort: admin ein. Zum Ändern des Passwortes gehen Sie auf Setup/System/Account.

  • Seite 10: Fritzbox Prüfen

    Öffnen Sie die Fritzbox-Software und gehen Sie auf Heimnetz/Heimnetzübersicht/Netzwerkverbindungen. Dort finden sie das neu registrierte Gerät. Klicken Sie auf Bearbeiten und geben Sie der Kamera einen Namen z.B. L-TEK-LD20. Darunter sehen Sie welche IP Adresse die Fritzbox für die Kamera vergeben hat. www.l-tek.net...
  • Seite 11 Konfiguration der Kamera Bislag kann das Kamerabild nur im Administratorfenster berachtet werden. Im nächsten Schritt geht es nun darum das Kamerabild bei einem Türanruf auf den DECT Telefonen der Fritzbox anzuzeigen. www.l-tek.net...

  • Seite 12: Kamerabild Auf Fritz!Fon

    Konfiguration der Kamera Kamerabild auf Fritz!Fon Um das Kamerabild auf die DECT Telefone zu übertragen, begeben wir uns wieder zu den Einstellungen der Fritzbox. Gehen Sie zu DECT/Internetdienste/Live-Bild/Live-Bild einrichten. Tragen Sie dort für die Kamera einen Namen ein z.B. L-TEK Kamera. Unter Live-Bild-URL tragen Sie folgenden Pfad für unser Beispiel ein: http://admin:admin@192.168.178.35/cgi-bin/snapshot.cgi oder...
  • Seite 13 Konfiguration der Kamera Kamerabild bei Türruf Als letzte Einstellung muß das Kamerabild noch denjenigen DECT Telefonen zugeteilt werden, die bei Türruf signalisieren und das Live-Bild anzeigen sollen. In unserem Beispiel haben wir den Anschluss FON1 bereits als a/b Türsprechanlage eingerichtet. Dadurch erscheint folgender Dialog wenn wir Anschluss FON1 auswählen.
  • Seite 14 Konfiguration der Kamera Unter “Türruf weiterleiten an” wählen Sie aus, wo der Türruf überall signalisiert werden soll. Das kann ein einzelnes internes Telefon sein, ein Gruppe von Telefonen, alle internen Telefone oder eine Rufnummer (z.B. Mobiltelefon). Weitere Einstellungsmöglichkeiten sind Klingelton für die DECT Telefone, Bezeichnung der Türsprechanlage (erscheint in der Übersicht Telefoniegeräte), die ausgehende Rufnummer und die Ziffernfolge zur Betätigung des Türmagneten.

  • Seite 15: Kamera Für Wlan Einrichten

    Kamera für WLAN einrichten WPS Verbindung einrichten Gehen Sie in die Fritzbox Software WLAN/Sicherheit und notieren Sie Ihren WPA Modus und den WLAN Netzwerkschlüssel. In unserem Beispiel ist das WPA2 und mein-wlan-netzwerk WPS Pin generieren Gehen Sie auf WLAN/Sicherheit/WPS Schnellverbindung und PIN Methode (Fritzbox gibt PIN vor) und notieren Sie die PIN Nummer z.B.

  • Seite 16: Ssid Eintragen

    Kamera für WLAN einrichten SSID eintragen Das ist der Name Ihres WLAN-Funknetzes, den Sie in der Fritzbox unter WLAN/Funknetz festgelegt haben. Eintragen unter SETUP/Network/WIFI/Add SSID. In unserem Beispiel ist das L-TEK-NET WPS Pin eintragen Unter WPS tragen Sie den PIN ein den die Fritzbox erzeugt hat: PIN: 06112653 SSID: L-TEK-NET und drücken den Knopf Connecting.

  • Seite 17: Ermittlung Der Montageposition

    Die Positionierbarkeit der Kamera ist ein wesentlicher Vorteil gegenüber Türstationen mit eingebauter Kamera. Erfassungsbereich der Kamera LD20 Die Kamera LD20 hat einen horizontalen Erfassungsbereich von 72° und einen vertikalen Erfassungsbereich von 40°. Der vertikale Schwenkbereich reicht von 30° bis 90°. Durch leicht gedrehte Montage kann der horizontale Erfassungsbereich variiert werden.

  • Seite 18: Kamera Über Lan Anschliessen

    Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit PoE Speisung. Dabei befindet sich das Netzgerät für die Kamera im Bereich der Fritzbox. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox vorzusehen, um den Adapter unterzubringen. Verbinden Sie dort einen PoE Adapter mit der Kamera und dem Kabel.
  • Seite 19 Kamera über LAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Bei der Kamera ist eine Leerdose oder Kameraanschlussbox erforderlich, damit die Steckverbindungen untergebracht werden können und eine Steckdose für das Netzteil.

  • Seite 20: Kamera Über Wlan Anschliessen

    Kamera über WLAN anschliessen Die folgende Grafik zeigt den Anschluss der Kamera mit Netzteil, das sich unmittelbar in der Umgebung der Kamera befindet. Für die Anschlussart WLAN ist kein Kabel erforderlich. Im Bereich der Kamera ist eine Leerdose für die Stecker vorteilhaft. Verbinden Sie dort das Netzgerät mit der Kamera.

  • Seite 21: Lan-Kabel - Fachwissen

    LAN Kabel - Fachwissen Die Prinzipschaltung zeigt die Verbindung zwischen Router und Kamera gemäß dem am meisten verbreiteten Standard T568B, woraus sich die Zuordnung der Adernfarben ergibt. Die Versorgung der Kamera erfolgt über das LAN Kabel (PoE). Zu Beachten ist die Belegung der Empfangsseite 1+2 und der Sendeseite 3+6.

  • Seite 22: Technische Daten

    Technische Daten LD20 Bildsensor 1/3" CMOS CCD Sensor Auflösung 2 Megapixel (1920x1080) Full-HD 1080P(1920× 1080) / 720P(1280× 720) (704× 576/704× 480) (352× 288/352× 240) Bildrate 1 ~ 25/30fps Brennweite 3,6mm feste Brennweite Bilderfassungswinkel horizontal 72 Grad vertikal 40 Grad Schwenkbereich vertikal...

  • Seite 23: Technischer Support

    Sie an unter der Rufnummer für technische Fragen: 089 / 92778190 Die Beratung zur Kamera LD20 umfasst die Funktionen für den hier beschriebenen Anwendungsfall. Andere Funktionen der Kamera gehören nicht zum Beratungsumfang. Für Reparaturrücksendungen können Sie den Reparaturauftrag unter l-tek.net/Reparaturen ausdrucken.
  • Seite 24 © L-TEK Telecom Stand Oktober 2016 Änderungen vorbehalten...
