Inhaltszusammenfassung für Fujitsu B20T-6 LED
- Seite 1 Display Betriebsanleitung B20T-6 LED...
- Seite 2 "http://support.ts.fujitsu.com/support/index.html" Wenn Sie technische Fragen haben sollten, wenden Sie sich bitte an: • unsere Hotline/Service Desk (siehe Service-Desk-Liste oder im Internet: "http://ts.fujitsu.com/support/servicedesk.html") • Ihren zuständigen Vertriebspartner • Ihre Verkaufsstelle Wir wünschen Ihnen viel Freude mit Ihrem neuen System von Fujitsu.
- Seite 4 Garantie übernommen und jegliche damit verbundene Haftung ausgeschlossen. Markennamen können geschützte Warenzeichen des jeweiligen Herstellers und/oder urheberrechtlich geschützt sein. Ihre Verwendung durch Dritte für eigene Zwecke kann eine Verletzung der Rechte des Inhabers darstellen. Weitere Informationen finden Sie unter "http://ts.fujitsu.com/terms_of_use.html" Bestell-Nr. Fujitsu Technology Solutions: A26361-K1416-Z320-1-19, Ausgabe 1...
-
Seite 5: Inhaltsverzeichnis
B20T-6 LED Betriebsanleitung Ihr LCD-Bildschirm ... Wichtige Hinweise Inbetriebnahme Bedienung Hinweise zur ergonomischen Farbeinstellung Fehlerbehebung Erläuterungen zur Norm ISO 9241–307 Technische Daten... - Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2011 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
- Seite 7 Anschluss DVI-D ............... . 37 Fujitsu Technology Solutions...
- Seite 8 Inhalt Fujitsu Technology Solutions...
-

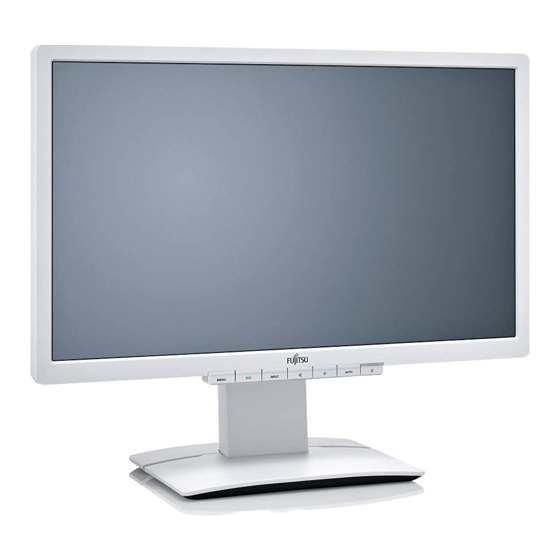

Seite 9: Ihr Lcd-Bildschirm
Für die Einstellung der Modi (Auflösung und Bildwiederholfrequenz) ist die Grafikkarte oder die zugehörige Treiber-Software zuständig. Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die Bildschirmanzeige optimal an die verwendete Grafikkarte anpassen und Ihren Bedürfnissen entsprechend einstellen (siehe Kapitel "Bildschirmeinstellungen ändern", Seite 22). Fujitsu Technology Solutions... -
Seite 10: Zielgruppe
Wie Sie Auflösungen und Bildwiederholfrequenzen einstellen, entnehmen Sie den Dokumentationen Ihrer Grafikkarte und der dazugehörigen Treiber-Software. Aus ergonomischen Gründen empfehlen wir eine Bildschirmauflösung von 1600 x 900 Punkten. Technologiebedingt (Aktiv-Matrix) bietet ein LCD-Bildschirm auch bei einer Bildwiederholfrequenz von 60 Hz ein absolut flimmerfreies Bild. Fujitsu Technology Solutions... -
Seite 11: Darstellungsmittel
Namen von CDs, DVDs sowie Bezeichnungen und Titel von anderen Materialien, z. B.: "CD/DVD Drivers & Utilities" oder Handbuch "Sicherheit" Taste kennzeichnet eine Taste auf dem Bildschirm, z. B: MENU Diese Schrift kennzeichnet Begriffe und Texte, die betont oder hervorgehoben werden, z. B.: Gerät nicht ausschalten Fujitsu Technology Solutions... -
Seite 12: Wichtige Hinweise
Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk. • Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen (elektrischer Schlag, Brandgefahr). Fujitsu Technology Solutions... -
Seite 13: Netzleitung
Packen Sie die Geräte erst am Aufstellungsort aus. Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann sich Kondenswasser bilden. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie es in Betrieb nehmen. Fujitsu Technology Solutions... -
Seite 14: Gerät Reinigen
US-Dollar elektrische Energie eingespart werden. Dadurch würden auch 20 Millionen Tonnen Kohlendioxid weniger in die Atmosphäre emittiert - dies entspricht dem Ausstoß von 5 Millionen Autos. Als Energy Star-Partner hat die Fujitsu Technology Solutions GmbH festgestellt, dass dieses Produkt den Energy Star-Richtlinien zum Energiesparen entspricht. -
Seite 15: Entsorgung Und Recycling
Fujitsu America, Inc. Environmental Protection 1250E. Arques Avenue Administration Sunnyvale, CA 94085 U.S.A. Executive Yuan R.O.C. Contact: Henning, Bernd "http://recycle.epa.gov.tw" Phone No.: (408) 329-6737 Fax No.: (408) 746-8299 Sie finden Informationen dazu auch im Internet unter "http://ts.fujitsu.com/recycling". Fujitsu Technology Solutions... -
Seite 16: Inbetriebnahme
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt. ► Informieren Sie unverzüglich Ihre Verkaufsstelle, wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein feststellen. Wir empfehlen Ihnen, die Originalverpackung der Geräte nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Wiederversand auf. Fujitsu Technology Solutions... -
Seite 17: Gerät Aufstellen
Halten Sie Zuluft- und Abluftöffnungen des Geräts frei, um eine ausreichende Belüftung zu gewährleisten. Einrichten eines ergonomischen Bildschirmarbeitsplatzes ► Stellen Sie den Bildschirmarbeitsplatz nicht gegenüber einem Fenster (1) auf. ► Stellen Sie den Bildschirm außerhalb der Reichweite einer Lichtquelle (1) auf. Fujitsu Technology Solutions... - Seite 18 Fall herausragen. Je nach Situation kann sich die Verwendung eines Schwenkarms oder einer Wandhalterung (VESA FPMPMI) anbieten, die im Fachhandel erhältlich sind. Dazu muss der Bildschirmfuß vorher, wie im Kapitel "Bildschirmfuß demontieren", Seite 17 erläutert, demontiert werden. Fujitsu Technology Solutions...
-
Seite 19: Bildschirmfuß Montieren
Betriebsposition aufgestellt haben. ► Setzen Sie die Bodenplatte am Standfuß ein (1). ► Führen Sie die Schraube durch die Öffnung (2). ► Befestigen Sie die Bodenplatte mit der Schraube (3). ► Stellen Sie den Bildschirm in Betriebspositon auf. Fujitsu Technology Solutions... -
Seite 20: Höhe Einstellen
► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und bewegen Sie ihn in die gewünschte Neigung. Drehung einstellen ► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und drehen Sie ihn in die gewünschte Stellung. Fujitsu Technology Solutions... -
Seite 21: Hochformat Einstellen
► Lösen Sie die Schrauben (1– 4) an der Rückseite des Bildschirms. Sie können jetzt einen Schwenkarm oder eine Wandhalterung gemäß VESA FPMPMI mit 100 mm Lochabstand montieren. Wie Sie Schwenkarm bzw. Wandhalterung montieren, entnehmen Sie der Dokumentation des Schwenkarmes oder der Wandhalterung. Fujitsu Technology Solutions... -
Seite 22: Anschließen Des Geräts
1 = Sicherheitsschlitz für "Kensington Lock" 5 = AUDIO-IN-Anschlussbuchse 2 = Netzanschlussbuchse 6 = USB IN (Downstream) 3 = DVI-D-Anschlussbuchse (DVI) 7 = USB OUT (Upstream) 4 = D-SUB-Anschlussbuchse (VGA) ► Wählen Sie die geeignete Datenleitung für Ihren Computer aus. Fujitsu Technology Solutions... -
Seite 23: Leitungen An Den Computer Anschließen
► Stecken Sie den Netzstecker des Bildschirms in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. ► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-Steckdose. Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und separate Grafikkarte), so ist standardmäßig der Bildschirmanschluss der separaten Grafikkarte aktiv. Fujitsu Technology Solutions... -
Seite 24: Bedienung
Bildschirm erhält kein Videosignal oder befindet sich im Energiesparmodus. leuchtet nicht Bildschirm ist ausgeschaltet (bzw. befindet sich im Energiesparmodus - Leistungsaufnahme im Standby und Off-Mode ≤ 0,5 W). ► Schalten Sie das Gerät mit dem Ein-/Ausschalter (1) ein. Fujitsu Technology Solutions... -
Seite 25: Hinweise Zum Power-Management
Netzanzeige des Bildschirms ändert die Farbe, um die Statusänderung anzuzeigen. Im Auslieferzustand ist der Betrieb ECO voreingestellt. Nach einer Eingabe am Computer wird der Bildschirminhalt wiederhergestellt. Genauere Informationen über die Funktionsweise des Energiesparmodus entnehmen Sie der Betriebsanleitung oder dem Technischen Handbuch Ihres Computers. Fujitsu Technology Solutions... -
Seite 26: Bildschirmeinstellungen Ändern
(On-Screen-Display) 2 = Ein-/Ausschalter Softkeys ins Untermenü wechseln Start (bei Auto level und Factory recall) Navigieren innerhalb eines Menüs Option auswählen Wert ändern Änderungen übernehmen und zurück ins Hauptmenü Änderungen verwerfen und zurück ins Hauptmenü OSD-Menü verlassen Fujitsu Technology Solutions... -
Seite 27: Osd-Sprache Auswählen
► Halten Sie die Taste einige Sekunden gedrückt, während Sie den MENU Bildschirm über den Ein-/Ausschalter einschalten. Die Meldung erscheint, OSD locked / unlocked. Um das gesperrte OSD-Menü wieder freizugeben, verfahren Sie auf die gleiche Weise. Fujitsu Technology Solutions... -
Seite 28: Eco Betriebsart Aktivieren/Deaktivieren
Veränderungen an der Bildschirmeinstellung zu verhindern. ► Halten Sie die Taste und die Taste INPUT gleichzeitig einige Sekunden gedrückt. Die Meldung erscheint, Power button locked / unlocked. Um den gesperrten Ein-/Ausschalter wieder freizugeben, verfahren Sie auf die gleiche Weise Fujitsu Technology Solutions... -
Seite 29: Bildschirmeinstellungen Mit Dem Osd-Menü Ändern
► Drücken Sie die Taste oder die Taste , um ein anderes INPUT Symbol zu markieren (z. B. Image adjust). ► Drücken Sie die Taste MENU , um das markierte Symbol auszuwählen. Das Einstellfenster Image adjust wird angezeigt. Fujitsu Technology Solutions... - Seite 30 , um die Funktion ohne Änderung zu verlassen. ► Drücken Sie die Taste MENU um das OSD-Menü zu verlassen. Wenn Sie andere Einstellungen ändern wollen, wählen Sie die entsprechende Funktion aus dem OSD-Hauptmenü. Alle Einstellmöglichkeiten des Hauptmenüs werden im Folgenden beschrieben. Fujitsu Technology Solutions...
-
Seite 31: Funktionen Des Osd-Menüs
Mit dieser Funktion verschieben Sie das Bild nach links oder nach rechts. V-position Vertikale Bildposition einstellen Mit dieser Funktion verschieben Sie das Bild nach oben oder nach unten. Expansion Bildgröße einstellen Full screen = Vollbild Keep aspect = Maximale Bildgröße ohne Verzerrung Fujitsu Technology Solutions... -
Seite 32: Lautstärke Einstellen
OSD-Menü automatisch ausgeblendet. OSD Rotation Mit dieser Funktion schalten Sie das OSD-Menü vom Hochformat ins Breitformat und umgekehrt. On = Das OSD-Menü wird im Hochformat (Portrait-Modus) angezeigt. Off = Das OSD-Menü wird im Breitformat (Landscape-Modus) angezeigt. Fujitsu Technology Solutions... -
Seite 33: Funktionen Im Menü Advanced Einstellen
Werkseinstellungen zurückgesetzt. Drücken Sie die Taste , um die Funktion auszuführen. Es erscheint die Meldung Auto Processing. Informationen anzeigen Einstellfenster Information aufrufen Mit dieser Funktion werden Modellbezeichnung, Seriennummer, Auflösung, H/V-Frequenz, Eingangssignal, Farbeinstellung und Polarität des Synchronisationssignals angezeigt. Fujitsu Technology Solutions... -
Seite 34: Hinweise Zur Ergonomischen Farbeinstellung
+ Farbkombination gut geeignet - Farbkombination nicht geeignet, da entweder Farborte zu nah beieinander liegen, dünnlinige Zeichen nicht erkennbar sind oder hohe Anforderungen an den Scharfeinstellungsmechanismus der Augen gestellt werden. Fujitsu Technology Solutions... -
Seite 35: Fehlerbehebung
► Stellen Sie mit Hilfe der Computer-Software to 1600 x 900 with 60 Hz gültige Frequenzen ein (siehe Dokumentation des Computers oder der Grafikkarte). ► Stellen Sie mit Hilfe der Computer-Software eine gültige Auflösung ein (siehe Dokumentation des Computers oder der Grafikkarte). Fujitsu Technology Solutions... - Seite 36 , um AUTO die Selbstjustage des Bildschirms durchzuführen. Bildschirmanzeige wird dunkler Die Lebensdauer der Hintergrundbeleuchtung ist begrenzt. Sollte Ihre Bildschirmanzeige zu dunkel werden, dann muss die Hintergrundbeleuchtung ausgetauscht werden. ► Wenden Sie sich an unseren Service Desk. Fujitsu Technology Solutions...
-
Seite 37: Erläuterungen Zur Norm Iso 9241-307
(Bildelement), die die Bildelementfunktion erweitert. Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm ISO 9241-307 festgelegt. Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen von 1600 x 900 (1440000 Pixel) und höher die Klasse I nach der Norm ISO 9241-3 ein. -
Seite 38: Technische Daten
Technische Daten Technische Daten Betauung ist weder im Nennbetriebs- noch im Grenzbetriebsbereich zulässig. B20T-6 LED Abmessungen und Gewicht Sichtbare Diagonale 50,8 cm Punktabstand 0,2767 mm Breite 442,8 mm Bildgröße Höhe 249,1 mm 1600 x 900 Maximale Auflösung Abmessungen inkl. Breite 475 mm Bildschirmfuß... -
Seite 39: Vesa-Ddc-Kompatible Vga-Schnittstelle
800 x 600 48,4 kHz 60 Hz 1024 x 768 60,00 kHz 75 Hz 1024 x 768 64,00 kHz 60 Hz 1280 x 1024 80,00 kHz 75 Hz 1280 x 1024 60,00 kHz 60 Hz 1600 x 900 Fujitsu Technology Solutions... -
Seite 40: Anschluss D-Sub
Technische Daten Anschluss D-SUB Stift Bedeutung Videoeingang Rot Videoeingang Grün Videoeingang Blau Masse Masse Video Masse Rot Video Masse Grün Video Masse Blau +5 V (DDC) Masse Sync. Masse DDC-Daten H-Sync. V-Sync. DDC-Takt Fujitsu Technology Solutions... -
Seite 41: Anschluss Dvi-D
TMDS Data1– TMDS Data1+ TMDS Data 1/3 Shield Not connected Not connected +5V Power Ground Hot Plug Detect TMDS Data0– TMDS Data0+ TMDS Data 0/5 Shield Not connected Not connected TMDS Clock Shield TMDS Clock+ TMDS Clock– Fujitsu Technology Solutions...
