Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf eines XOMAX
Autoradios erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem
i
Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das
Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf,
damit Sie auch später bei Unklarheiten nachschlagen können.
Wir empfehlen, die Installation von einer fachkundigen Person oder einer
Fachwerkstatt durchführen zu lassen.
Eine ausführliche Bedienungsanleitung für Ihr XOMAX Autoradio finden Sie auf
unserer Internetseite unter:
XOMAX
Montage- und Kurzanleitung

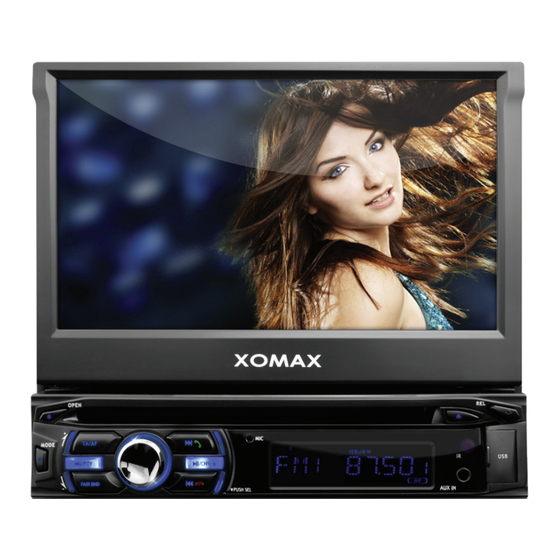

XM-DTSB925
neuen Multimedia Autoradio.
www.xomax.de/download
1
DEUTSCH
DE
X M - D T S B 9 2 5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Xomax XM-DTSB925
Inhaltszusammenfassung für Xomax XM-DTSB925
- Seite 1 DEUTSCH Montage- und Kurzanleitung XM-DTSB925 Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf eines XOMAX Autoradios erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Multimedia Autoradio. Bitte lesen Sie sich diese Montageanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen.
-
Seite 2: Inhaltsverzeichnis
1 Werkzeug vorbereiten ....10 2 Fixiermutter lösen .......10 3 Blende lösen ......11 4 Ausziehschlüssel verwenden ..11 5 Autoradio lösen ......12 6 Autoradio entfernen ....12 7 Montagezubehör entfernen ...13 Anschlussschema ISO- Stecker ISO-Buchsen-Belegung XOMAX X M - D T S B 9 2 5... -
Seite 3: Sicherheitshinweise Und Vorsichtsmaßnahmen
Sie nicht, das Gerät bei auftretenden Problemen eigen- Betriebstemperatur mächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Vergewissern Sie sich vor dem Stromschlages. Einschalten des Gerätes, dass die XOMAX X M - D T S B 9 2 5... -
Seite 4: Reinigung Des Gerätes
Gerät weder Regen noch vorsichtig von innen nach außen sauber sonstiger Feuchtigkeit aus. zu wischen. Verletzungsgefahr Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Class- XOMAX X M - D T S B 9 2 5... -
Seite 5: Installationshinweise
Einbauhilfen oder Adapter für Ihren schauen Sie in die Bedienungsanlei- Anschluss benötigen. Diese sollten bei tungen beider Geräte, um die richtige Ihrem Fachhändler vorrätig sein. Funktion der Kabel herauszufinden. XOMAX X M - D T S B 9 2 5... - Seite 6 Gefahr, dass die Batterie sich entlädt. » Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies XOMAX X M - D T S B 9 2 5...
-
Seite 7: Einbauanleitung
Diskrepanzen führen kann, insbesondere bei den graphischen Darstellungen (z.B. bei der Art oder/und bei der Anwendung des Befestigungs- zubehörs). Eine ausführliche Bedienungsanleitung für Ihr Autoradio finden Sie auf unserer Internetseite unter: www.xomax.de/download 5. Blende 1 Einbaureihenfolge 6. Frontpanel 1. Befestigungshilfen (optional)*:... -
Seite 8: Befestigung Des Fixierbleches
Nach dem Einsetzten müssen Lieferumfang enthalten) zunächst vom alle Ausschnitte nach außen gebogen Autoradio ab. Verwenden Sie dafür werden, um den Einbaurahmen im zwei Ausziehschlüssel (siehe Seite 10). Schacht zu fixieren. XOMAX X M - D T S B 9 2 5... -
Seite 9: Autoradio Anschließen
Loch des Fixierblechs durchgerutscht Dieser Vorgang bezieht sich auf den sein. Befestigen Sie nun das Autoradio Schritt 2 auf Seite 8 und kann gegebe- am Fixierblech mit einer Mutter. nenfalls übersprungen werden. XOMAX X M - D T S B 9 2 5... -
Seite 10: Ausbauanleitung
Daher kann es sein, dass Ihr Als erstes sollte die Mutter mit Hilfe Autoradio nicht mit einem Fixierblech eines Schlüssels vom Fixierblech an der befestigt wurde. Geräterückseite gelöst werden. XOMAX X M - D T S B 9 2 5... -
Seite 11: Blende Lösen
Die Schlüssel sollten mittig, mit 4 Ausziehschlüssel verwenden gleichem Abstand nach oben und unten eingeführt werden. Führen Sie nun die Ausziehschlüssel in die dafür vorgesehenen Aussparungen zwischen dem Einbaurahmen und dem Autoradio ein. XOMAX X M - D T S B 9 2 5... -
Seite 12: Autoradio Lösen
Nach dem das Autoradio herausgezogen 6 Autoradio entfernen wurde, sollten alle Kabel abgeschlossen und der ISO-Stecker abgeklemmt Ziehen Sie nun das Autoradio aus dem werden. Radioschacht bzw. aus dem Einbau- rahmen heraus. XOMAX X M - D T S B 9 2 5... -
Seite 13: Montagezubehör Entfernen
Thema: Ausbauanleitung 7 Montagezubehör entfernen Wenn Sie das Radio nicht wieder einbauen möchten, kann im letzten Schritt das Montagezubehör (Fixier- blech, Einbaurahmen) entfernt werden. XOMAX X M - D T S B 9 2 5... -
Seite 14: Anschlussschema Iso-Stecker
Thema: Anschlussschema ISO-Stecker Anschlussschema ISO-Stecker Phantomeinspeisung Radio-Antenne Aktiv Dauerstrom Zündung hinten rechts vorne rechts vorne links hinten links XOMAX X M - D T S B 9 2 5... -
Seite 15: Iso-Buchsen-Belegung
Einstellungen nach Anschluss kann bei Nichtübereinstim- jedem Ausschalten des Radios verloren mung der Belegung zu schwerwie- gehen. In dem Fall können diese zwei genden Fehlern führen. Klemmen vertauscht werden. XOMAX X M - D T S B 9 2 5... -
Seite 16: Anschlussschema Iso-Kabel
Fachwerkstatt durch- ISO-Buchse führen zu lassen. Die ISO-Buchse dient dem verein- fachten Anschluss des Autoradios an Ihr Fahrzeug. Vorausgesetzt, das Fahrzeug hat einen genormten ISO-Anschluss mit passender Belegung. XOMAX X M - D T S B 9 2 5... -
Seite 17: Anschlussschema Cinch Anschlüsse
Audio-/Videoquelle z.B. DVB-T Receiver (optional), MP3- oder Video Player (optional) Subwoofer (optional) aktiv verstärkt externer Monitor 1 z.B. (optional) Kopfstützenmonitor oder Deckenmonitor Rückfahrkamera (optional) externer Monitor 2 (optional) XOMAX X M - D T S B 9 2 5... -
Seite 18: Allgemeine Problemlösung
Allgemeine Problemlösung Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt. - Seite 19 Knopf drücken. Schauen Sie sich dabei das Kamerabild auf dem Display des Kameragerätes an. Wenn die Fernbe- dienung funktioniert, sollte das rote IR-Signal auf dem Display zu sehen sein. XOMAX X M - D T S B 9 2 5...
- Seite 20 Vertauschen Sie die Kabel für Zündungsplus und Radiosender und Benutzereinstel- für Dauerstrom. lungen verloren. Achtung: Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden. XOMAX X M - D T S B 9 2 5...
- Seite 21 Bildschirm erfolgreich kalibriert und auf dem Bildschirm erscheint die Meldung ADJUST FINISH. Tippen Sie nun auf eine beliebige Stelle des Bild- schirmes, um zurück in das Menü zu gelangen. XOMAX X M - D T S B 9 2 5...
-
Seite 22: Alt-Geräteentsorgung
Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die XOMAX Vertrieb weltweit Behandlung, Rohstoffrückgewinnung XOMAX Autoradio online kaufen: und das Recycling zu den eingerichteten https://www.carmediashop.de kommunalen Sammelstellen oder Wert- stoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.
