Rain+Birdt

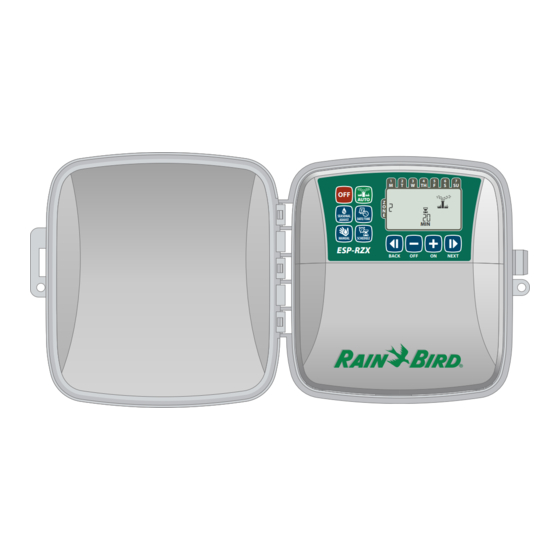

ESP-RZX-Steuergerät
Installations- und Bedienungsanleitung
1
2
3
4
5
M
T
W
TH
F
OFF
AUTO
Z
O
N
E
SEASONAL
DATE/TIME
ADJUST
M
D Y Y Y Y
MANUAL
SCHEDULE
ESP-RZX
BACK
OFF
ON
Deutsch
6
7
S
SU
AM
NEXT
1
2
3
4
M
T
W
TH
OFF
AUTO
Z
O
N
E
SEASONAL
DATE/TIME
ADJUST
MIN
MANUAL
SCHEDULE
ESP-RZX
BACK
OFF
5
6
7
F
S
SU
ON
NEXT
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rain Bird ESP-RZX

Inhaltszusammenfassung für Rain Bird ESP-RZX

  • Seite 1 Rain+Birdt ESP-RZX-Steuergerät Installations- und Bedienungsanleitung AUTO SEASONAL DATE/TIME ADJUST D Y Y Y Y MANUAL SCHEDULE ESP-RZX BACK NEXT AUTO SEASONAL DATE/TIME ADJUST MANUAL SCHEDULE ESP-RZX BACK NEXT Deutsch...

  • Seite 2: Inhaltsverzeichnis

    Rain+Birdt ESP-RZX-Steuergerät Installations- und Bedienungsanleitung Inhalt Einführung Installation Willkommen bei Rain Bird! ......1 Modell für die Innenmontage ......7 Funktionen des Steuergeräts ......1 Steuergerät montieren ..........7 Steuerelemente und Anzeigen ....... 1 Stromleitung anschließen..........7 Modell für die Außenmontage ......8 Tastenfunktionen .............

  • Seite 3: Einführung

    Das ESP-RZX-Steuergerät weist eine Vielzahl fortgeschrittener Bewässerungsmanagement- von Rain Bird entschieden haben! Funktionen auf: Seit über 70 Jahren ist Rain Bird im Bereich der Bewässerung l Durch die Programmierung auf Zonenbasis können führend. Wir bieten Produkte und Dienstleistungen höchster für die verschiedenen Bereiche (Zonen) unabhängige Qualität für ein modernes Bewässerungsmanagement.

  • Seite 4: Normalbetrieb Auto

    Normalbetrieb Drücken Sie WEITER (Next), um die Bewässerung der aktiven Zone sofort abzubrechen und zur nächsten Zone in der Bewässerungswarteschlange zu wechseln. Auto AUTO Aus (Off) Die Bewässerung findet den programmierten Bewässerungsplänen entsprechend automatisch statt. Damit brechen Sie die derzeit aktive Bewässerung sofort Drücken Sie die Taste AUTO, um zum Normalbetrieb ab und deaktivieren die automatische Bewässerung.

  • Seite 5: Zonenplan

    – Bewässerungslaufzeiten einstellen Drücken Sie , um die Stunde festzulegen oder (achten Sie dabei darauf, dass die Einstellung für Bewässerungslaufzeiten geben die für die vormittags/AM oder nachmittags/PM korrekt ist). Bewässerung eingestellte Dauer (z. B. 20 Minuten) an. Drücken Sie dann WEITER (Next), um die Auswahl vorzunehmen und die Minuten festzulegen.

  • Seite 6: Bewässerungsstarttage Einstellen

    Bewässerungsstarttage einstellen Bewässerungsstarttage sind die Kalendertage oder Intervalle (z. B. Montag, Mittwoch und Freitag), an denen eine Bewässerung zulässig ist. TAGAUS- WAHL – Drücken eine oder vier verfügbaren Optionen für Bewässerungsstarttag auszuwählen: a. Benutzerdefinierte Tage (Custom Days) – für die Planung der Bewässerung an ausgewählten Wochentagen weiter mit 4a.

  • Seite 7: Zyklische Tage

    DANACH Zyklische Tage WIEDERHOLEN Sie die Schritte 1 bis 4 bei Bedarf – Drücken Sie , um auszuwählen, oder für weitere Zonen. und drücken Sie dann WEITER (Next). Weitere Funktionen EVERY Manuelle Bewässerung DAYS, STARTING MANUAL Starten Sie die Bewässerung sofort für ALLE Zonen D Y Y Y Y oder EINE einzelne Zone.

  • Seite 8: Eine Zone Bewässern

    Während der manuellen Bewässerung: Saisonale Anpassung – SEASONAL Drücken Sie oder , um die verbleibende ADJUST Bewässerungslaufzeit für die aktive Zone wie gewünscht anzupassen. Verlängern bzw. verkürzen Sie die Bewässerungsdauer (Laufzeiten) für alle Zonen. Drücken Sie WEITER (Next), um die Bewässerung der aktiven Zone sofort abzubrechen und zur Drücken Sie die Taste SAISONALE ANPASSUNG nächsten Zone in der Bewässerungswarteschlange...

  • Seite 9: Installation

    Lassen Sie unter dem Gerät Platz für Leitungsanschlüsse. AUTO SEASONAL DATE/TIME ADJUST MANUAL SCHEDULE ESP-RZX BACK NEXT Drehen Sie eine zweite Montageschraube durch die Öffnung im Anschlussschacht in die Wand. 1,80 m MAX. Vergewissern Sie sich, dass das Gerät sicher an der Wand befestigt ist.

  • Seite 10: Modell Für Die Außenmontage

    Ergreifen Sie die Abdeckung des Anschlussschachtes und ziehen Sie an ihr, um sie Stromleitung anschließen vom Gerät zu entfernen. Das ESP-RZX-Steuergerät für die Außenmontage ist mit einem internen Transformator ausgestattet, der die Versorgungsspannung (120  V~ bei Modellen für den AUTO...
  • Seite 11 (stromführend) (stromführend) an schwarze an schwarze AUTO Transformatorleitung Transformatorleitung SEASONAL DATE/TIME ADJUST MANUAL SCHEDULE Weiße Versorgungsleitung Blaue Versorgungsleitung ESP-RZX BACK NEXT (Null-Leiter) an weiße (Null-Leiter) an blaue RESET Transformatorleitung Transformatorleitung 24VAC SENS ACCESSORY REMOTE Grüne Versorgungsleitung Grüne Versorgungsleitung (Erde) an grüne...

  • Seite 12: Leitungsverbindungen

    Leitungsverbindungen Hauptventil anschließen Schließen Sie optional ein Hauptventil am ESP-RZX- Schließen Sie die Ventilleitungen für jede Zone und Steuergerät an. für (optional) das Hauptventil, das Pumpenstartrelais oder den Regensensor an. Schließen Sie die Stromleitung vom Hauptventil an den Anschluss MASTER (M) der Klemmleiste des HINWEIS: Wenn ein Modell für die Außenmontage...

  • Seite 13: Pumpenstartrelais Anschließen

    Anschluss aber auf andere Weise. RESET 24VAC SENS ACCESSORY REMOTE HINWEIS: Das ESP-RZX-Steuergerät versorgt eine Pumpe NICHT mit Strom. Schließen Sie die Relaiseingangsleitung vom Pumpenstartrelais an den Anschluss MASTER (M) der Klemmleiste des Steuergeräts an. Schließen Sie beide Regensensorleitungen an die SENS-Anschlüsse an.

  • Seite 14: Optionen Und Spezialfunktionen Batterien Installieren

    HINWEIS: Während der Bewässerung durch das Steuergerät können die Einstellungen für das Wenn zur Absicherung Batterien installiert werden, Umgehen des Regensensors nicht geändert werden. speichert das ESP-RZX Datum und Uhrzeit auch bei Stromausfällen weiterhin. Umgehen für alle Zonen festlegen HINWEIS: Ihre Programmierung wird im nicht flüchtigen Speicher gespeichert und geht nicht...

  • Seite 15: Fehlersuche Fehlererkennung

    Fehlersuche Fehlererkennung Das ESP-RZX-Steuergerät verfügt über eine integrierte Fehlererkennung, die einen elektrischen Kurzschluss oder einen Überlastzustand an der Ausgangsleitung einer Zone feststellt. l Die gesamte Bewässerung für die betroffene Zone Tritt ein Fehlerzustand ein, finden in Bezug auf den wird abgebrochen und es wird mit der nächsten Fehler folgende Schritte statt: betriebsbereiten Zone in der Bewässerungswarteschlange...

  • Seite 16: Programmierungsdiagramm

    Programmierungsdiagramm Tragen Sie die Bewässerungslaufzeit für diese Zone ein. Planen Sie vor der Programmierung Ihres Steuergeräts Bewässerungsplan für jede Zone mithilfe Tragen Sie die Bewässerungsstartzeiten (bis zu sechs) ein. Programmierungsdiagramms bewahren Wählen Sie Bewässerungsstarttage aus (Kästchen). Wird Diagramm als Referenz auf. „Benutzerdefinierte Tage“...
  • Seite 17 Fax: (46) 42 20 40 65 Tel.: (90) 216 443 75 23 Fax: (34) 91 632 46 45 Fax: (90) 216 461 74 52 2012 Rain Bird Corporation. Eingetragene Marke der Rain Bird Corporation www.rainbird.com www.rainbird.eu Deutsch 27JL12 P/N: 640251-06...
