Deutsch
Für mehrere detaillierte Hinweise, sehen Sie die
Hinweise auf dem CD-ROM
Bitte, lesen Sie diese Hinweise bevor Sie die Einstellungen machen und
•
bewahren Sie diese für zukünftige Referenzen.
Illustrationen und Bildschirme in dieser Betriebsanleitung sind Bilder zur
•
Veranschaulichung und können von den tatsächlichen verschieden sein.
EU

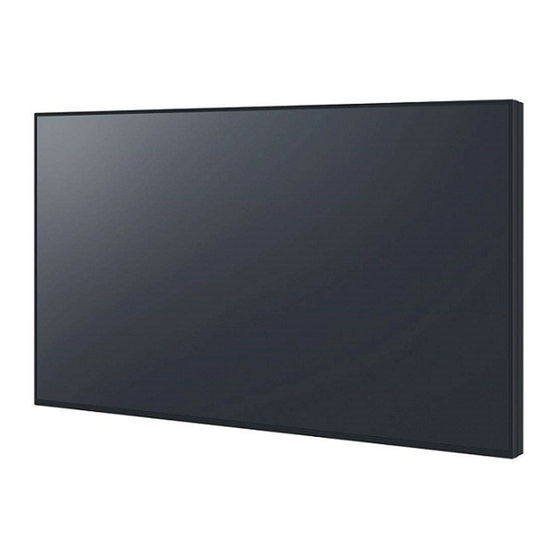

FULL HD LCD-Display Für geschäftlichen Gebrauch
Bedienungsanleitung
TH-55VF1HW
Modell-Nr.
Inhalt
Wichtige Sicherheitshinweise ···················· 2
Sicherheitshinweise ································ 3
Sicherheitshinweise für den Gebrauch ········ 6
Zubehör ················································ 8
VESA-Halterung ····································· 9
Mehrfachdisplays ·································· 10
Vorsichtsmaßnahmen beim Transport ········11
Schutz des LCD-Bildschirms ····················11
Ringschraube ······································ 12
Kensington-Sicherung ··························· 12
Anschlüsse ·········································· 13
Anordnung der Bedienelemente··············· 16
Grundlegende Bedienschritte ·················· 18
Technische Daten ································· 20
Software-Lizenz ··································· 22
Basisanleitung
55-Zoll-Modell
DPQX1121ZC
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic TH-55VF1HW
Inhaltszusammenfassung für Panasonic TH-55VF1HW
-
Seite 1: Inhaltsverzeichnis
Bedienungsanleitung Basisanleitung FULL HD LCD-Display Für geschäftlichen Gebrauch Deutsch TH-55VF1HW 55-Zoll-Modell Modell-Nr. Inhalt Wichtige Sicherheitshinweise ···················· 2 Sicherheitshinweise ································ 3 Sicherheitshinweise für den Gebrauch ········ 6 Zubehör ················································ 8 VESA-Halterung ····································· 9 Vorsicht beim Montieren von Mehrfachdisplays ·································· 10 Vorsichtsmaßnahmen beim Transport ········11 Schutz des LCD-Bildschirms ····················11... -
Seite 2: Wichtige Sicherheitshinweise
Wichtige Hinweis: Einbrennen des Bildes könnte die Folge sein. Sicherheitshinweise Wird auf dem LCD Display über eine längere Zeit ein unbewegtes Bild angezeigt, könnte dieses Bild auf dem Bildschirm verharren. Es wird aber verschwinden, wenn für eine Weile bewegte Bilder angezeigt werden. -
Seite 3: Sicherheitshinweise
Schaltkreise ausreichende Stabilität nicht gewährleistet werden, beschädigen. sodass eine Verletzungsgefahr besteht. Die Be - und Entlüftungsöffnungen dürfen unter (Das gesamte folgende Zubehör wird von Panasonic keinen Umständen durch Gegenstände jeglicher Art Corporation hergestellt.) zugedeckt werden. Montageaufhängung •... - Seite 4 Sie sich sofort an einen Arzt. Wenden Sie sich für alle Kontrollen, Einstellungen und Falls das Display über einen längeren Zeitraum nicht Reparaturen an lhren örtlichen Panasonic-Händler. verwendet wird: Sichern Sie sich einen einfachen Zutritt zum Stecker Ziehen Sie den Netzstecker aus der Steckdose.
- Seite 5 Das Netzkabel regelmäßig reinigen, sodass sich kein VORSICHT Staub darauf ansammeln kann. Falls sich auf dem Netzkabelstecker Staub • Falls Probleme oder ein Defekt auftreten, stellen Sie ansammelt, kann die Isolation durch Feuchtigkeit sofort die Benutzung des Geräts ein. beschädigt werden, was zu einem Brandausbruch ■...
-
Seite 6: Sicherheitshinweise Für Den Gebrauch
(4 593 Fuß) über dem Meeresspiegel betrieben wird: Ändern Sie Ihr Passwort regelmäßig. 0°C bis 40°C (32°F bis 104°F) • Die Panasonic Corporation oder assoziierte Firmen • Bei Verwendung des Gerätes in großen Höhen • fragen Sie nie direkt nach Ihrem Passwort. Geben Sie (1 400 m (4 593 ft) und höher, aber weniger als... -
Seite 7: Reinigung Und Wartung
Reinigung und Wartung Verdrahtetes LAN Die Vorderseite des Flüssigkristallbildschirms Wenn Sie das Display an einem Ort aufstellen, wo wurde speziell behandelt. Wischen Sie die oft statische Elektrizität auftritt, treffen Sie geeignete Oberfläche des Flüssigkristallbildschirms Gegenmaßnahmen, um das Display vor statische leicht unter ausschließlicher Verwendung eines Elektrizität zu schützen, bevor Sie es in Betrieb nehmen. -
Seite 8: Zubehör
Zubehör Netzkabel (Ca. 2 m) ● 1JP155AF1W Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit Bedienungsanleitung ● 2JP155AF1W (CD-ROM × 1) ● 3JP155AF1W Fernbedienung × 1 ● N2QAYA000093 Achtung ● Bewahren Sie kleine Teile sachgemäß auf und halten Sie sie fern von kleinen Kindern. ●... -
Seite 9: Batterien Der Fernbedienung
VESA-Halterung Batterien der Fernbedienung 1. Den Haken ziehen und festhalten, dann den Batteriefachdeckel öffnen. Zum Aufstellen dieses Displays mit einem VESA- Halterungsbügel (im Handel erhältlich): Schutzfolie Tisch 2. Die Batterien einlegen - dabei auf korrekte Polarität achten (+ und -). Typ AAA/R03/UM4 VESA-Raster 3. -
Seite 10: Vorsicht Beim Montieren Von Mehrfachdisplays
Vorsicht beim Nachdem die Displays an den Halterungen an der Rückseite angebracht und die Positionen angepasst wurden, passen Sie die Positionen der Vorderseiten Montieren von nicht mithilfe der Platte, etc. an. Sonst könnte es aufgrund der Displayverformung zu Mehrfachdisplays Bildproblemen kommen. Vorderseite Lateralseite Lücken zwischen Displays sicherstellen... -
Seite 11: Vorsichtsmaßnahmen Beim Transport
Vorsichtsmaßnahmen Schutz des LCD- beim Transport Bildschirms Das Display verfügt über Tragegriffe. Benutzen Sie Auf diesem Gerät wurde Schutzmaterial für den LCD- diese zum Transport. Bildschirm angebracht. Entfernen Sie vor der Installation eines auf der unteren Griff Oberfläche und nach der Installation die anderen vier auf der vorderen Oberfläche (links, rechts, oben und unten). -
Seite 12: Ringschraube
Ringschraube Kensington- Sicherung Das Display verfügt über Löcher zum Anbringen von Ringschrauben (M10). Verwenden Sie diese bei der Montage, um das Display aufzuhängen. Der Sicherheitsschlitz dieses Gerätes ist kompatibel mit Verwenden Sie die Ringschraube ausschließlich zum den Kensington-Sicherheitskabeln. kurzen Aufhängen oder Bewegen des Displays. Ringschrauben (im Handel erhältlich)- Befestigungspositionen Hinweis... -
Seite 13: Anschlüsse
Anschlüsse Kabelbefestigung Hinweis ● Zum Lieferumfang dieses Geräts gehören 3 Kabelschellen. Die Kabel an 3 Stellen unter Netzkabelanschluss und Befestigung Benutzung der Löcher für Kabelschellen befestigen - Rückseite des Geräts siehe Abbildung unten. Wenn Sie weitere Schellen brauchen, kaufen Sie diese bei Ihrem Fachhändler. -
Seite 14: Anschluss Für Videogerät
Anschluss für Videogerät G/Y/VIDEO COMPONENT/RGB/VIDEO IN SERIAL IN, SERIAL Eingang / Ausgang AV IN DisplayPort Eingangsanschluss SERIAL OUT: Steuerung des Displays durch (DisplayPort): Anschluss an einen PC. Schließen Sie diesen an einen PC oder Videogeräte über den IR IN, Infrarotsignal-Eingang / DisplayPort-Ausgangsanschluss Ausgang IR OUT:... -
Seite 15: Vor Dem Anschließen
Vor dem Anschließen 10 COMPONENT / COMPONENT / RGB RGB / Videoeingang (R/P , B/P ● Lesen Sie vor dem Anschließen der Kabel erst VIDEO IN: , G/Y) aufmerksam die Betriebsanleitung des externen Anschließen an Videogeräte mit Gerätes, das Sie anschließen wollen. „YP / YC “- oder „RGB“-... -
Seite 16: Anordnung Der Bedienelemente
Anordnung der Bedienelemente Hauptgerät INPUT MENU ENTER 1 Externer Eingang ● Zum Anschließen von Videogerät, PC usw. (siehe Seite 14) 2 <Einschalttaste (Gerät)> ( ● Strom wird auf EIN geschaltet (Bild wird angezeigt.) / AUS (Standby) geschaltet, wenn <Haupteinschalttaste> ( / ) auf EIN ( ) steht. 3 <INPUT (Gerät)>... -
Seite 17: Fernbedienung
11 Zifferntasten (0 - 9) Fernbedienung ● Zur Eingabe der ID-Nummer, wenn mehrere Displays benutzt werden. ● Zur Verwendung als Shortcut-Tasten für oft durchgeführte Operationen. 12 FUNCTION GROUP 13 ID MODE 14 Aussendung von Signalen 15 Anzeige Fernbedienungsbetrieb ● Blinkt, wenn auf der Fernbedienung Tasten gedrückt werden. -
Seite 18: Grundlegende Bedienschritte
Grundlegende Das Netzkabel am Display anschließen. Bedienschritte (siehe Seite 13) Den Stecker in die Netzsteckdose einstecken. Netzsteckdose Hinweis Netzkabel (mitgeliefert) ● Je nach Land sind die Stecker unterschiedlich. Darum kann es sein, dass der links abgebildete Stecker anders aussieht als der Ihres Geräts. ●... - Seite 19 ■ ■ Bei erstmaligem Einschalten des Geräts Anzeige für Eingeschaltet Der folgende Bildschirm wird angezeigt. Der folgende Warnhinweis könnte beim Einschalten angezeigt werden: die Sprache auswählen und Vorkehrungen für Ausschalten bei Nichtbetätigung <ENTER> drücken. Die Funktion „Ausschalten bei OSD language Nichtbetätigung“...
-
Seite 20: Technische Daten
Technische Daten Anschlussbuchsen HDMI Typ-A-Anschluss* × 1 Audiosignal: Modell-Nr. Linear-PCM (Abtastfrequenzen – 48 kHz, TH-55VF1HW 44,1 kHz, 32 kHz) DisplayPort Nennaufnahme DisplayPort-Anschluss × 1 300 W Ver 1.1 nur Dual-Modus Mit dem <Haupteinschalttaste> ausgeschaltet DVI-D IN 1 DVI-D 24-Pin × 1: Betriebsbereitschaft Entspricht DVI Revision 1.0... - Seite 21 PC IN Mini D-Sub 15 Pin × 1: USB-Anschluss × 1, TYP A Kompatibel mit DDC2B 5 V DC / 500 mA (USB 3.0 wird nicht unterstützt.) Y/G: 1,0 Vss (75 ) (mit Sync) EXT SP 0,7 Vss (75 ) (ohne Sync) 8 , 20 W [10 W + 10 W] (10 % THD) 0,7 Vp-p (75 ) (mit Sync) Audioausgang...
-
Seite 22: Software-Lizenz
[Software licenses] angezeigt werden, und beachten Sie die Bedienungsvorgabe ab dem Ersteinrichtungsmenü dieses Produktes. Mindestens drei (3) Jahre ab Lieferdatum dieses Produktes stellt Panasonic jeglichen Dritten, die uns über die nachstehend angegebenen Kontaktdaten kontaktieren, gegen eine Gebühr, die unsere Kosten zur physischen Verbreitung des Quelltextes nicht übersteigt, eine vollständige maschinenlesbare Kopie des entsprechenden... - Seite 23 MEMO MEMO...
-
Seite 24: Modell- Und Seriennummer
Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Panasonic Testing Centre Panasonic Service Europe, eine Abteilung von Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland Deutsch Web Site: https://panasonic.net/cns/prodisplays/ TP1016TS2048 -PB Gedruckt in China ©...
