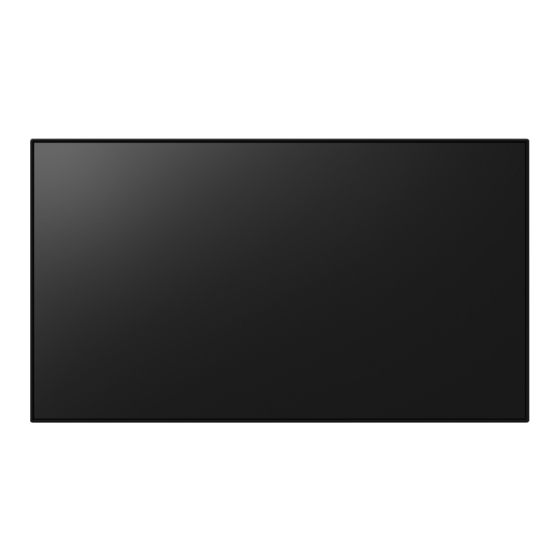

Panasonic TH-55SF1HW Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für TH-55SF1HW:
Inhaltsverzeichnis

Werbung

Bitte lesen Sie diese Anleitung vor dem Betrieb des
Deutsch
LCD-Displays und heben Sie sie für zukünftige Referenz
gut auf.
EU
FULL HD LCD-Display Für geschäftlichen Gebrauch
Bedienungsanleitung
Funktionsanleitung
TH-55SF1HW
Modell-Nr.
TH-49SF1HW
TH-42SF1HW
55-Zoll-Modell
49-Zoll-Modell
42-Zoll-Modell
DPQP1108ZB

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic TH-55SF1HW

  • Seite 1 Bedienungsanleitung Funktionsanleitung FULL HD LCD-Display Für geschäftlichen Gebrauch TH-55SF1HW 55-Zoll-Modell Modell-Nr. TH-49SF1HW 49-Zoll-Modell TH-42SF1HW 42-Zoll-Modell Bitte lesen Sie diese Anleitung vor dem Betrieb des Deutsch LCD-Displays und heben Sie sie für zukünftige Referenz gut auf. DPQP1108ZB...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue LCD-Display über lange Jahre viel Freude bereitet. Vor der Verwendung Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie ● Die Abbildungen und Screenshots in dieser...
  • Seite 3 Digitalzoom ............. 32 Zugriff mit Webbrowser ····································· 77 Mit dem Webbrowser arbeiten ···························· 78 Menüanzeige auf dem Bildschirm....33 Webbrowser-Steuerung verwenden ····················· 82 Position anpassen .......... 35 USB-Medienplayer .......... 83 Auto Setup ····················································· 35 Funktionsbeschreibung ····································· 83 Toneinstellung ..........37 Vorbereitung ···················································...
  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Hinweis: Einbrennen des Bildes könnte die Folge sein. Sicherheitshinweise Wird auf dem LCD Display über eine längere Zeit ein unbewegtes Bild angezeigt, könnte dieses Bild auf dem Bildschirm verharren. Es wird aber verschwinden, wenn für eine Weile bewegte Bilder angezeigt werden.
  • Seite 5: Sicherheitshinweise

    Brand- und Stromschlaggefahr. ausreichende Stabilität nicht gewährleistet werden, Falls ein Fremdkörper ins Innere des Displays sodass eine Verletzungsgefahr besteht. gelangt, konsultieren Sie Ihren Panasonic- (Das gesamte folgende Zubehör wird von Panasonic Fachhändler. Corporation hergestellt.) Nur in senkrechter Position befördern. Standfuß...
  • Seite 6: Verwendung Des Lcd-Displays

    Wenden Sie sich für alle Kontrollen, Einstellungen und • haben könnte, wenden Sie sich sofort an einen Arzt. Reparaturen an lhren örtlichen Panasonic-Händler. Falls das Display für längere Zeit nicht in Betrieb Sichern Sie sich einen einfachen Zutritt zum Stecker genommen wird, müssen Sie das Netzkabel aus der...
  • Seite 7 Das Netzkabel regelmäßig reinigen, sodass sich kein VORSICHT Staub darauf ansammeln kann. Falls sich auf dem Netzkabelstecker Staub • Falls Probleme oder ein Defekt auftreten, stellen Sie ansammelt, kann die Isolation durch Feuchtigkeit sofort die Benutzung des Geräts ein. beschädigt werden, was zu einem Brandausbruch ■...
  • Seite 8: Sicherheitshinweise Für Den Gebrauch

    Sicherheitshinweise Beim Installieren nicht die Schraubenlöcher (unten auf der Rückseite des Displays) benutzen - siehe für den Gebrauch folgende Abbildungen. Das Display könnte beschädigt werden. 55-Zoll-Modell Sicherheitshinweise in Bezug auf die Installation Lassen Sie das Display nicht im Freien stehen. 49-Zoll-Modell Das Display ist für den Gebrauch in Innenräumen •...
  • Seite 9: Reinigung Und Wartung

    Gestalten Sie Ihr Passwort so sicher wie möglich. zur Reinigung des Gehäuses. • Ändern Sie Ihr Passwort regelmäßig. • Die Panasonic Corporation oder assoziierte Firmen • Verdrahtetes LAN fragen Sie nie direkt nach Ihrem Passwort. Geben Sie im Falle solcher Anfragen Ihr Passwort nicht preis.
  • Seite 10: Besonderheit Dieses Geräts

    Besonderheit dieses Netzkabel (Ca. 2 m) Geräts ● 1JP155AF1W ● Dieses Gerät verfügt über eine Funktion, mit der ein ID-Signal (im Folgenden [LightID], ID = Identifikator) gesendet werden kann. Dieses gibt durch schnelles ● 2JP155AF1W Blinken des LED-Lichts (Hintergrundbeleuchtung) verschiedene Informationen wieder. Dadurch kann das Gerät verschiedene Informationen an andere Geräte senden, z.B.
  • Seite 11: Batterien Der Fernbedienung

    Kensington- Batterien der Fernbedienung 1. Den Haken ziehen und festhalten, dann den Sicherung Batteriefachdeckel öffnen. Die Diebstahlsicherung dieses Geräts ist mit dem Kensington-Schloss kompatibel. 55-Zoll-Modell 2. Die Batterien einlegen - dabei auf korrekte Polarität achten (+ und -). Typ AAA/R03/UM4 49-Zoll-Modell 3.
  • Seite 12: Anschlüsse

    Anschlüsse Kabelbefestigung Hinweis ● Diesem Gerät liegen 3 Spanner bei. Fixieren Sie die Netzkabelanschluss und Befestigung Kabel wie unten gezeigt mithilfe der Löcher für die Spanner an 3 Stellen. Rückseite des Geräts Wenn Sie weitere Schellen brauchen, kaufen Sie diese bei Ihrem Fachhändler. (Beim Kundendienst erhältlich) 55-Zoll-Modell Befestigung des Netzkabels...
  • Seite 13: Anschluss Für Videogerät

    Anschluss für Videogerät IR IN IR OUT SERIAL SERIAL G/Y/VIDEO DIGITAL LINK PC IN AUDIO1 IN COMPONENT/RGB/VIDEO IN AUDIO2 IN AUDIO OUT AV IN DVI-D IN DVI-D OUT PC IN: PC-Eingang AUDIO OUT: Analoger Audio-Ausgang Anschließen an den Video- Zum Anschließen eines Anschluss eines PCs, Audiogeräts mit Analog-Audio- Videogeräts mit „YP...
  • Seite 14: Anschluss

    Vor dem Anschließen DIGITAL LINK / DIGITAL LINK-Eingang / LAN- LAN: Anschluss ● Lesen Sie vor dem Anschließen der Kabel erst Schließen Sie das Produkt an aufmerksam die Betriebsanleitung des externen ein Gerät an, das Video- und Gerätes, das Sie anschließen wollen. Audiosignale sendet.
  • Seite 15: Hdmi 1 Und Hdmi 2 Anschlüsse

    HDMI 1 und HDMI 2 Anschlüsse Stift-Zuordnung und Signalbezeichnungen bei HDMI-Anschluss Hinweis ● Die abgebildeten Videogeräte und das USB-Kabel sind nicht im Lieferumfang dieses Geräts enthalten. ● Einige HDMI-Geräte können möglicherweise kein Bild anzeigen. ● Für Audio kann ebenfalls der Eingang AUDIO1 IN oder AUDIO2 IN verwendet werden.
  • Seite 16: Dvi-D In / Dvi-D Out Anschluss

    DVI-D IN / DVI-D OUT Anschluss Anschluss für Verkettung (Daisy Chain) Soll das Bild über mehrere Bildschirme Hinweis wiedergegeben werden, können diese verkettet (Daisy Chain) angeschlossen werden. ● Die abgebildeten Videogeräte und Kabel sind nicht im Lieferumfang dieses Geräts enthalten. ●...
  • Seite 17: Pc In Anschluss

    ● Bei Zuführung von HDCP-Signalen können bis zu 8 PC IN Anschluss Displays verkettet angeschlossen werden. ● Die DVI-D-Ausgangsfunktion ist aktiviert, wenn Geteilt mit DVI-D IN. das Bild über DVI-D IN angezeigt wird. Wenn als Verbindungsmethode die Verkettung verwendet wird, sollten alle Displays so eingestellt sein, dass das Bild über DVI-D IN angezeigt wird.
  • Seite 18: Video In Anschluss

    ● Für den Anschluss eines DOS/V-kompatiblen VIDEO IN Anschluss Computers mit einer 15-poligen Mini D-sub-Buchse ist kein Adapter notwendig. Hinweis ● Der in der Abbildung gezeigte Computer dient nur zur ● Videogeräte, Anschlusskabel und Erklärung. Umwandlungsstecker werden diesem System nicht ●...
  • Seite 19: Component / Rgb In Anschluss

    COMPONENT / RGB IN Anschluss SERIAL Anschluss Die SERIAL-Buchse entspricht der Schnittstelle RS- Hinweis 232C, es ist deshalb möglich das Display mit einem ● Die abgebildeten Videogeräte, Kabel und angeschlossenen Computer zu steuern. Umwandlungsadapter sind nicht im Lieferumgang Hinweis dieses Geräts enthalten. ●...
  • Seite 20: Stift-Zuordnung Und Signalbezeichnungen Bei Serial-Anschluss

    Es ist möglich, mehrere Display verkettet (per Daisy Stift-Zuordnung und Signalbezeichnungen bei Chain) anzuschließen, und dann das spezielle SERIAL-Anschluss Display mit dem PC zu steuern. Klemme Signalbezeichnung NC (nicht angeschlossen) Nicht verwendet GND (Masse) SERIAL Nicht verwendet bei diesem Gerät kurzgeschlossen NC (nicht angeschlossen) SERIAL...
  • Seite 21 Gerät nur auf den Befehl PON. 3-Zeichen-Befehl Parameter ● Zu genauen Anweisungen hinsichtlich der (3 Bytes) Verwendung der Befehle wenden Sie sich an Ihren Befehl Panasonic-Händler vor Ort. Für weitere Informationen dazu besuchen Sie die Befehl Parameter Steuerung folgende Website. Keine Einschalten http://panasonic.net/prodisplays/...
  • Seite 22: Ir In/Ir Out-Anschluss

    AUDIO OUT Anschluss IR IN/IR OUT-Anschluss Verbinden Sie das Kabel mit dem Ministecker (M3) vom Hinweis IR OUT-Ausgang des ersten Anzeigegerätes mit dem IR ● Die in den Abbildungen gezeigten Audiogeräte und IN-Eingang des zweiten Anzeigegerätes. Anschlusskabel gehören nicht zum Lieferumfang Das Infrarotsignal des ersten Anzeigegerätes wird an dieses Geräts.
  • Seite 23: Usb-Anschluss

    USB-Anschluss Pinbelegungen und Signalbezeichnungen beim USB-Anschluss Schließen Sie das USB-Speichermedium (im Handel erhältlich) an, um den [USB-Medienplayer] zu verwenden. (siehe Seite 83) Zudem wird Strom zugeführt, wenn ein separat erhältlicher Stick-PC etc. angeschlossen wird. Hinweis ● Stick-PC und Anschlusskabel sind diesem Gerät nicht Pin-Nr.
  • Seite 24: Digital Link-Anschluss

    ● Bei Anschluss an DIGITAL LINK muss jede der Transmitter zur Übertragung per Twisted-Pair-Kabel wie [Netzwerk-Einstellungen]-Einstellungen konfiguriert die Panasonic Digitale Interface-Box (ET-YFB100G) werden. (siehe Seite 53) oder der DIGITAL LINK Umschalter (ET-YFB200G) benutzen Twisted-Pair-Kabel, um zugeführte Video- und Sicherheitshinweise für DIGITAL LINK-Einstellungen Audiosignale zu übertragen, und diese digitalen Signale...
  • Seite 25: Anordnung Der Bedienelemente

    Anordnung der Hinweis ● Solange das Gerät über das Netzkabel an die Bedienelemente Netzsteckdose angeschlossen ist, verbraucht es etwas Strom. ● Ist die Betriebsanzeige orange, dann ist der Stromverbrauch während des Standby-Betriebs Hauptgerät normalerweise höher, als wenn die Betriebsanzeige rot ist. Gerät 55-Zoll-Modell INPUT...
  • Seite 26: Fernbedienung

    10 AUTO SETUP Hinweis ● Zur automatischen Anpassung der Position/Größe ● Um Ton über die eingebauten Lautsprecher des des Bildschirms. (siehe Seite 35) Geräts auszugeben, stellen Sie [Ausgangswahl] im 11 INPUT Menü [Ton] auf [Lautsprecher] ein. (siehe Seite 37) ● Zum Umschalten zwischen den Eingängen für die Bildschirmanzeige.
  • Seite 27: Grundlegende Bedienschritte

    Grundlegende ● Wenn Sie die Fernbedienung direkt auf den Sensor der Fernbedienung des Hauptgerätes halten, sollte die Entfernung der Vorderseite des Sensors der Bedienschritte Fernbedienung ca. 7 m oder weniger betragen. Je nach Winkel ist die Entfernung für den Betrieb möglicherweise kürzer.
  • Seite 28: Bei Vertikaler Installation

    ■ ■ Bei erstmaligem Einschalten des Geräts Anzeige für Eingeschaltet Der folgende Bildschirm wird angezeigt. Der folgende Warnhinweis könnte beim Einschalten angezeigt werden: die Sprache auswählen und Vorkehrungen für Ausschalten bei Nichtbetätigung <ENTER> drücken. Die Funktion „Ausschalten bei OSD language Nichtbetätigung“...
  • Seite 29: Eingangssignal Auswählen

    Eingangssignal auswählen Hinweis ● Zeigt die Signalbezeichnungen an, wie sie in Wählen Sie das Eingangssignal für das Gerät. [Eingangsbezeichnung] festgelegt sind. (siehe Seite 48) Drücken Sie auf <INPUT> oder <INPUT (Gerät)>. ● Der Eingang wird nur umgeschaltet, wenn [Input lock] auf [Off] gestellt ist.
  • Seite 30: Lautstärkeregelung

    Lautstärkeregelung OFF TIMER Drücken Sie <VOL +> <VOL -> oder <+ (Gerät)> <- Das Display kann so eingestellt werden, dass es nach (Gerät)>, um die Lautstärke zu regulieren. einem festgelegten Zeitraum auf Standby schaltet. (30 Min., 60 Min., 90 Min.) Gerät Bei jedem Drücken von <OFF TIMER>...
  • Seite 31: Bedienelemente Für Seitenverhältnis

    Bedienelemente für Seitenverhältnis- Beschreibung Modus SEITENVERHÄLTNIS Bilder werden im 4:3-Bereich Bei wiederholtem Drücken von <ASPECT> oder angezeigt. Bilder mit einem <ENTER (Gerät)> wechseln Sie zwischen den 4:3-Seitenverhältnis werden Bildseitenverhältnis-Einstellungen: unverändert angezeigt. PC-Signale werden zur Anzeige im 4:3-Bereich Gerät vergrößert oder verkleinert. An den rechten und linken Bildschirmrändern werden Seitenbalken angezeigt.
  • Seite 32: Digitalzoom

    Digitalzoom Ändern Sie das Zoomverhältnis für die Bildschirmbereiche. Schaltet beim jeweiligen Drücken von <ENTER> um. Wählen Sie die Bildschirmbereiche (25 Bereiche) zur Vergrößerung und vergrößern Sie die ausgewählten Bildbereiche um das 2-, 3- oder 4-fache. Exit Exit Exit Exit ×1 ×2 ×4 Eingabe...
  • Seite 33: Menüanzeige Auf Dem Bildschirm

    Menüanzeige auf Hinweis ● In den folgenden Fällen ist der Digitalzoom-Modus dem Bildschirm nicht verfügbar. Wenn [Multi Display-Einstellungen] auf [Ein] • gesetzt ist Wenn der Bildschirmschoner aktiv ist • Rufen Sie die Menü-Anzeige auf. Wenn USB als Eingang ausgewählt ist. •...
  • Seite 34: Menüanzeigeliste

    Einstellen. [Ton]-Menü (siehe Seite 37) Standard Standard Ausgangswahl Lautsprecher Balance Klang-Modus Normal Zum Auswählen drücken. Bass Höhen Raumklang [Bild]-Menü (siehe Seite 38-40) Drücken. ENTER Bild Menü verlassen. Standard Standard Bild-Modus Standard Backlight Kontrast Helligkeit Farbe NTSC-Farbton Drücken. Bildschärfe Verbesserungsstufe Hoch Drücken Sie <RETURN>, um zum vorigen Gamma Bildschirm zurückzukehren.
  • Seite 35: Position Anpassen

    Position anpassen Auto Setup Bei Eingang eines PC-Signals werden [H-Lage] / [V-Lage], [H-Grösse] / [V-Grösse], [Clock Phase] und Um das Menü [Position] anzuzeigen, [Dot Clock] automatisch korrigiert. auf <POSITION> drücken. Diese Einstellung wird aktiviert unter folgenden Bedingungen: Position ● Bei Signaleingang über PC IN oder RGB IN Standard Standard Während das Bild des entsprechenden Signals...
  • Seite 36 [H-Lage] die Position in der Horizontalen [1:1 Pixel Passt die Anzeigegröße bei Eingang Darstellung] anpassen. eines 1125i- oder 1125p-Signals an. [H-Grösse] die Größe in der Horizontalen [Aus] [Ein] anpassen. Gültiges Eigangssignal: 1125 / 50i, 60i, 24PsF, 24p, 25p, 30p, 50p, 60p Hinweis [V-Lage] die Position in der Vertikalen...
  • Seite 37: Toneinstellung

    Toneinstellung [Ausgangswahl] Wählen Sie den Audio-Ausgang. [Lautsprecher]: Eingebaute Lautsprecher [Audio Ausgang]: Um das Menü [Ton] anzuzeigen, auf AUDIO OUT-Ausgang <SOUND> drücken. ● Wenn [Audio Ausgang] ausgewählt ist, sind die anderen Menüs ausgegraut Standard Standard und können nicht ausgewählt Ausgangswahl Lautsprecher werden.
  • Seite 38: Bildanpassungen

    Bildanpassungen [Bild-Modus] Über diesen Menüpunkt schalten Sie auf angenehm anzusehende Bilder, die für die jeweilige Bildquelle oder Umgebung geeignet sind, in der das Gerät Um das Menü [Bild] anzuzeigen, auf benutzt wird. <PICTURE> drücken. [Vivid Signage] Geeignet für Leitsystem- Bild Anwendungen, wenn die Bilder Standard Standard...
  • Seite 39 [Kontrast] Wahl der richtigen Helligkeit und 1 Während des Einstellens von Dichte für den Raum. [Farbton] auf <ENTER> drücken. Weniger ↔ Mehr Verbesserungsstufe Hoch [Helligkeit] Anpassung für leichteres Erkennen Gamma von dunklen Bildern. Farbton 6500K Dunkler ↔ Heller Beispiel: [Farbe] Einstellung auf eine hellere Farbe. Wenn [Farbton] auf [6500K] Weniger ↔ Mehr gesetzt ist, können Sie den...
  • Seite 40 [G-Vorspannung] [Zurücksetzen] Einstellung des Farbtons für dunkle Zurückstellen auf die grüne Bereiche. Standardwerte. [Ja] mit auswählen und <ENTER> drücken. -127 bis 128 [B-Vorspannung] [Dynamischer Passt den Kontrast durch Einstellung des Farbtons für dunkle Kontrast] Ermittlung von Änderungen in blaue Bereiche. der Verwendung von Farben für -127 bis 128 sich konstant ändernder Bilder...
  • Seite 41: Bildprofile

    Bildprofile Bild-Einstellprofile im Überblick Originalbild Bild anpassen. Es können bis zu 6 Kombinationen aus (siehe Seite 38-40) Bildeinstellungswerten (im [Bild]-Menü) im Speicher des Anzeigegerätes als Profile abgelegt und bei Bedarf übernommen werden, damit Sie Ihre bevorzugten Bildeinstellungen komfortabel genießen können. Bild Standard Standard...
  • Seite 42: Profile Speichern

    Nach Eingabe des Profilnamens Profile speichern wählen Sie mit [Ja] und Um einen Satz von Bildeinstellwerten als ein Profil zu drücken Sie <ENTER>. speichern, gehen Sie wie nachstehend beschrieben vor. Spezifizieren Sie die Bildqualität im MY MEMORY1 █ Menü [Bild]. (siehe Seite 38-40) Im Menü...
  • Seite 43: Profil Bearbeiten

    ■ Umbenennen von Profilen Wird ein Profil geladen, wird der Profilname angezeigt. Im Menü [Bild] mit die Option [Speicher bearbeiten] auswählen und <ENTER> drücken. 16:9 Profilname: MEMORY2 Speicher sichern Speicher abrufen Speicher bearbeiten [Speicher Name ändern] mit Hinweis auswählen und <ENTER> drücken. ●...
  • Seite 44: Konfiguration-Menü

    Konfiguration-Menü Wenn PC ausgewählt ist Signal YUV/RGB Eingangswahl Sync-Signal Auto Um das Menü [Konfiguration] Cinema reality anzuzeigen, auf <SETUP> drücken. Rauschunterdrückung Auto MPEG-Rauschunterdrückung Konfiguration XGA-Modus Auto Signal Eingangspegel Bildschirmschoner Dynamische Backlight-Regelung Eingangsbezeichnung H-Freq. 33.72 Einstellungen Energieverwaltung V-Freq. 60.00 LightID Externe Steuerung Pixeltakt Frequenz 74.18 Wobbling...
  • Seite 45 ■ [YUV/RGB Eingangswahl] ■ [Cinema reality] Dieses Menü wird bei Eingabe über COMPONENT/ Gibt mit Kinofilmen aufgenommene Videos getreu RGB IN, PC IN, HDMI 1, HDMI 2, DIGITAL LINK und wieder. Setzen Sie diese Funktion normalerweise auf DVI-D IN angezeigt. [Aus].
  • Seite 46: Eingangssignal-Anzeige

    ■ ■ [Signalbereich] [Dynamische Backlight-Regelung] Dieses Menü wird bei Eingang von HDMI1, HDMI2, Werden Signale mit niedrigem DIGITAL LINK und DVI-D IN angezeigt. Wechselt Durchschnittshelligkeitswert (APL) zugeführt, wird den dynamischen Bereich, um diesen auf die Signale dadurch der Bildkontrast verbessert und Weiß der mit jedem Anschluss verbundenen Quelle gemindert, indem das Gegenlicht entsprechend anzupassen.
  • Seite 47: Bildschirmschoner

    Bildschirmschoner Bildschirmschoner (Um zu verhindern, dass sich Bilder 01.01.2016 10:00 einbrennen) Start Modus Intervall In der 4:3-Betriebsart sollte ein Standbild nicht für Wiederholungszeit 0:00 Dauer 0:00 längere Zeit wiedergegeben werden. Wenn das Display eingeschaltet belassen wird, sollte ein Wiederholungszeit Bildschirmschoner verwendet werden. [Bildschirmschoner] - Untermenübildschirm Deaktiviert.
  • Seite 48: Eingangsbezeichnung

    Eingangsbezeichnung Einstellungen Energieverwaltung Mit dieser Funktion kann die auf dem Bildschirm Sie können jedes Element so einstellen, dass weniger angezeigte Bezeichnung des Eingangssignals geändert Strom verbraucht wird. werden. [Einstellungen Energieverwaltung] - [Eingangsbezeichnung] - Untermenübildschirm Untermenübildschirm Einstellungen Energieverwaltung Eingangsbezeichnung Modus Energieverwaltung Benutzer HDMI1 HDMI1...
  • Seite 49: Lightid

    Hinweis [HDMI1 Power Management] ● Diese Funktion ist aktiv, wenn [Sync-Signal] unter [HDMI2 Power Management] [Signal] auf [Auto] oder [HV SYNC] und [YUV/RGB Wenn diese Funktion auf [Ein] eingestellt ist, spricht Eingangswahl] auf [RGB] eingestellt ist. (siehe sie unter den folgenden Bedingungen an, um die Seite 44) Stromversorgung des Gerätes automatisch ein- oder auszuschalten.
  • Seite 50: Wobbling

    Hinweis Ausschalten bei Nichtbetätigung Rufen Sie folgende Website von Panasonic auf, wenn Ist diese Funktion auf [Ein] gesetzt, wird das Gerät Sie LightID kaufen möchten: automatisch ausgeschaltet (Standby), wenn das Display http://panasonic.net/avc/LinkRay/ über 4 Stunden lang nicht bedient oder nicht betrieben Eine Beispiel-ID ist werksseitig in die interne LightID wird.
  • Seite 51: Multi Display-Einstellungen

    ■ Multi Display-Einstellungen [Rahmen horiz.Adj.], [Rahmen vert.Adj.] Passen Sie den Bereich des Bildes an, der horizontal 1 bis 10 Displays können horizontal bzw. vertikal in bzw. vertikal an den Verbindungsstellen ausgeblendet Reihe angeordnet werden, und diese Displays gelten ist. als eine Gruppe. Das kombinierte Display zeigt das 0 bis 100 vergrößerte Bild.
  • Seite 52: Timer-Einstellungen

    Timer-Einstellungen Datum und Uhrzeit Stellt das Programm so ein, dass der Strom zu einer Legen Sie das Datum und die Uhrzeit fest. ([- -] zeigt, bestimmten Zeit und bei Video-Eingabe eingeschaltet dass kein Programm eingestellt ist.) wird, oder, dass der Strom zu einer bestimmten Zeit [Datum und Uhrzeit] - Untermenübildschirm ausgeschaltet wird.
  • Seite 53: Netzwerk-Einstellungen

    ■ [LAN Einstellungen] Netzwerk-Einstellungen Es können detaillierte Netzwerkeinstellungen für das Nehmen Sie die erforderlich Einstellungen vor, wenn die über den LAN-Anschluss des Displays erstellte LAN- Verbindung zu einem Computer per Netzwerk erfolgt. Netz konfiguriert werden. Zeigt das Untermenü [Netzwerk-Einstellungen] an. [LAN Einstellungen] mit auswählen und <ENTER>...
  • Seite 54 ■ [DIGITAL LINK Modus] Zahlen eingeben Wechselt die Kommunikationsart des Anschlusses IP-Adresse DIGITAL LINK. 192. 168. 000. 008 [Auto]: Die Kommunikationsart wird automatisch ausgewählt. 1. Wählen Sie die Adresse und drücken Sie <ENTER>. [DIGITAL LINK]: 2. Mit Ziffern auswählen. Die Kommunikationsart ist festgelegt auf DIGITAL LINK.
  • Seite 55: Digital Link Status

    <ENTER> drücken. Hinweis DIGITAL LINK Status ● Diese Funktion kann nur dann ausgewählt werden, VERBINDUNGSART No link wenn das Panasonic-Gerät, das DIGITAL LINK HDMI Status No HDMI Ausgabe (ET-YFB100G, ET-YFB200G) unterstützt, Signalqualität am Anschluss DIGITAL LINK / LAN angeschlossen ist Minimum -XX dB und das Gerät eingeschaltet ist.
  • Seite 56: Einstellungen Usb-Medienplayer

    ■ [Extron XTP] ■ [Diashow-Dauer] Wählen Sie [Ein], wenn ein XTP Transmitter von Extron Wählen Sie die Anzeigedauer von Standbildern. am USB-Anschluss angeschlossen wird. [10 s] bis [600 s] ● Für weitere Informationen zu Extron besuchen Sie die folgende Website. http://www.extron.com Zuweisung Funktionstasten ■...
  • Seite 57 ■ [Shortcut] Shortcuts verwenden (Zifferntasten) [Signal], [Bildschirmschoner], [Timer- Drücken Sie <FUNCTION> oder <1> Einstellungen], [Einstellungen bis <6>. Energieverwaltung], [Netzwerk-Einstellungen], [Multi Display-Einstellungen] [Funktionstasten Führung] wird angezeigt. ● Bei Betätigung der Zifferntaste erscheint der [Funktionstasten Führung]: Wenn [Aus] eingestellt Menübildschirm. Durch erneute Betätigung der ist, startet der Vorgang bei Betätigung der Taste verlassen Sie den Menübildschirm.
  • Seite 58: Display-Ausrichtung

    Display-Ausrichtung OSD-position Stellt die Anzeigeausrichtung auf Hochformat ein. Legt die Anzeigeposition des Menüs fest. Mit jeder Betätigung von oder ändert sich die Anzeigeposition des Menüs. [Querformat]: Anzeigebeispiel: Der Anzeigewinkel für die horizontale Installation. [Hochformat]: Die Anzeige dreht sich für bequemes Betrachten um 90 Grad gegen den Uhrzeigersinn in die 18:00 Hochformat-Einstellung.
  • Seite 59: Anpassungen Bei Optionen

    Anpassungen bei Das Element, das angepasst werden soll, mit auswählen. Optionen Für [Input search], [Failover/Failback], [Audio input select] und [Information timing] wird der Untermenübildschirm angezeigt, wenn Sie <ENTER> drücken. Dieses Gerät bietet Funktionen, die je nach (siehe Seite 59, 60, 63, 66) Installationsumgebung und Einsatzzweck eine besonders praktische und bequeme Nutzung einstellen.
  • Seite 60 Failover/Failback [All inputs]: Durchsucht alle Eingänge und schaltet auf den Falls eine Unterbrechung des Videos erfolgt, wird Eingang, bei dem ein Signal vorliegt. automatisch auf das über den Reserve-Eingang Die Eingänge werden in folgender Reihenfolge eingespeiste Video gewechselt. durchsucht. das Element auswählen. (Beispiel) Wenn der aktuelle Eingang [HDMI1] ist den Sollwert auswählen.
  • Seite 61 Hinweis [Backup input change] ● Das über den Reserve-Eingang eingespeiste Video Zeigt an, ob die Betriebsbedingungen für die Funktion muss im selben Format sein wie das, welches über Reserve-Eingang erfüllt werden. den Haupteingang zwecks Sehen zugeführt wird. [Inactive]: ● Nach Wechsel zum Video, das über den Reserve- Signalisiert, dass die Bedingungen nicht erfüllt Eingang zugeführt wird, werden die Einstellwerte für werden, und die Funktion Reserve-Eingang wird...
  • Seite 62 [Secondary backup input] Anzeige zurückholen Legt den Reserve-Eingang mit der zweithöchsten Bei Drücken auf <RECALL> wird Folgendes Priorität fest. angezeigt. (None) / [HDMI1] / [HDMI2] / [DIGITAL LINK] / ● Wenn der Haupteingang zum Sehen benutzt wird [DVI-D] / [PC] / [COMPONENT]* / [VIDEO] / [USB] und wenn die Betriebsbedingungen für die Funktion Der Eingang, der vom selben Typ ist wie der, der zum Reserve-Eingang erfüllt werden.
  • Seite 63: On-Screen Display

    ● Über den USB-Eingang ermittelt das Gerät, ob Bedingungen festlegen Videosignale unterbrochen werden, indem es Die folgende Tabelle zeigt die Beschränkungen bei den feststellt, dass kein USB-Speichermedium mit dem jeweiligen Einstellungen (verfügbare Kombinationen). USB-Anschluss verbunden ist. Backup Audio input select HDMI1 Setup des Tons beim Auswählen eines Video-Eingangs.
  • Seite 64: Button Lock

    ■ Lautstärke anpassen [On]: Auf <VOL +> <VOL -> drücken. Zeigt die Bildschirmanzeige. [Off]: Hinweis Blendet die Bildschirmanzeige aus. ● Wird [Maximum VOL level] von [Off] zu [On] umgeschaltet und ist [Maximum VOL level] tiefer eingestellt als [Initial VOL level], wird [Initial VOL Initial input level] automatisch identisch mit [Maximum VOL level].
  • Seite 65: Initial Start-Up

    Zum Zurücksetzen der Einstellungen auf die Werkseinstellungen: „Initialisierung” (siehe Seite 68) Startup logo PC auto setting Legt fest, ob das Panasonic-Logo angezeigt / nicht angezeigt wird, wenn das Display eingeschaltet wird. Legt den Betriebsmodus der automatischen [Off]: Lageeinstellung im Menü [Position] fest.
  • Seite 66 [Protocol 1]: [On]: Steuerung mit der Panasonic Display-Sequenz. Aktiviert die ID der Fernbedienungsfunktion. [Protocol 2]: Ist wirksam nach Schalten auf [On]. Steuerung über die mit Panasonic Projector kompatible Sequenz. Hinweis ● Um die ID der Fernbedienungsfunktion zu Hinweis benutzen, muss die ID-Nummer sowohl bei der ●...
  • Seite 67: Clock Display

    [Ausschalten bei fehlendem Signal], [HDMI1 Power Clock display Management], [HDMI2 Power Management], [DIGITAL LINK Power Management], [DVI-D Sie können festlegen, ob die Uhr angezeigt / Power Management], [PC Power Management] ausgeblendet wird. (siehe Seite 48) [Off]: Beispiel-Einstellung: Die Uhr wird ausgeblendet. [No signal warning timing]: 5 Minuten [On]: [No signal error timing]: 10 Minuten...
  • Seite 68: Initialisierung

    Initialisierung Wenn aufgrund der Einstellungen von [Button lock], [Controller user level] und [Controller ID function] sowohl die Tasten des Hauptgeräts als auch die der Fernbedienung deaktiviert sind, setzen Sie alle Werte auf [Off], damit alle Tasten wieder aktiviert werden. Die Tasten <- (Gerät)> und <RETURN> länger als 5 Sekunden zusammen gedrückt halten.
  • Seite 69: Netzwerkfunktion Nutzen

    Netzwerkfunktion Beispiel für eine Netzwerkverbindung Hinweis nutzen ● Um die Netzwerkfunktion benutzen zu können, nehmen Sie unter [Netzwerk-Einstellungen] alle erforderlichen Einstellungen vor, und vergessen Sie Dieses Gerät verfügt über Netzwerkfunktionen, und Sie nicht, [Netzwerksteuerung] auf [Ein] zu schalten. können das Display mit Ihrem Computer steuern, wenn (siehe Seite 53) es am Netzwerk angeschlossen ist.
  • Seite 70 Sicherheitshinweise zum Anschließen eines Systems zur Übertragung per Twisted-Pair-Kabel Ein System zur Übertragung per Twisted-Pair-Kabel, Installation / Anschluss zum Beispiel das Panasonic-Gerät, dass DIGITAL LINK Output unterstützt (ET-YFB100G, ET-YFB200G), ● Fragen Sie Ihren Fachhändler oder eine benutzt Twisted-Pair-Kabel, um eingegebene Video- und entsprechend qualifizierte Fachkraft, die DIGITAL Audiosignale zu übertragen.
  • Seite 71: Steuerung Per Befehl (Command Control)

    Übertragung per Twisted-Pair-Kabel anderer Datenteil Abstand Modus Abstand Zufallszahl letztes Hersteller siehe folgende Website: Terminal http://panasonic.net/prodisplays/support/digitallink.html [PDPCONTROL] [zzzzzzzz] ● Panasonic hat die Geräte anderer Hersteller anhand (CR) (ASCII- (ASCII-Code unserer Prüfkriterien getestet. Das ist keine Garantie 0x20 0x31 0x20 0x0d Zeichenkette) Hexidezimalzahl) für das Funktionieren aller Operationen.
  • Seite 72 Das Display reagiert. 2. Wenn [LAN control protocol] auf Zurückgegebene Daten [Protocol 2] gestellt ist. Symbol Kommuniziert über dasselbe Protokoll, das ein Datenteil Abstand Modus für letztes Panasonic-Projektor benutzt Terminal [PDPCONTROL] (CR) (ASCII- 0x20 0x30 0x0d Zeichenkette) 10 Bytes 1 Byte...
  • Seite 73 Befehlssteuerung Zeitintervall yyyyy : „ERR5“ : Falsche Datenlänge Administrator-Benutzerpasswort oben „ERRA“ : Nichtübereinstimmung ● Benutzername und Passwort lauten gemäß bei Passwort Standardeinstellung wie folgt: 4 Bytes 1 Byte Benutzername: admin1 Passwort: panasonic zzzzzzzz : in Schritt 2 erhaltene 8-Byte-Zufallszahl Deutsch...
  • Seite 74: Pjlink-Protokoll

    ■ Wenn das Passwort für die Fehlerreaktion Administratorrechte zur Befehlssteuerung Symbol nicht festgelegt wurde (Ungeschützter für Fehlermeldung Modus) letztes Terminal Verbindungsmethode „ERR1“ : Undefinierter Die IP-Adresse und die Portnummer (Standard ist Steuerungsbefehl 1024) des Displays erhalten und die Verbindung zum Display anfordern.
  • Seite 75 Der in [Display Name] ausgewählte Name wird ausgegeben. 11: Bild Aus (Bild auf Mute/Stumm geschaltet) INF1? Abfrage des Herstellernamens 20: Audio Ein (Audio Mute/Stumm- Gibt „Panasonic“ zurück. Schaltung deaktiviert) INF2? Abfrage der Modellbezeichnung 21: Audio Aus (Audio auf Mute/ Zeigt „55SF1HW“ an. Stumm geschaltet)
  • Seite 76: Frühwarnsoftware

    überwachen zu lassen. Computerbetrieb ● Für weitere Informationen dazu besuchen Sie die folgende Website. Den Computer einschalten http://panasonic.net/prodisplays/products/et-swa100/index.html Die Netzwerkeinstellungen gemäß den Multi Monitoring & Control Software Angaben Ihres Systemadministrators vornehmen. Dieses Gerät unterstützt „Multi Monitoring & Control Software“, die mit einem Intranet verbundene Geräte Wird das Display mit den Standardeinstellungen (Projektoren oder Flachbildschirme) überwacht und...
  • Seite 77: Webbrowser Zum Steuern Benutzen

    Webbrowser zum (Macintosh) Proxyserver-Einstellungen deaktivieren Steuern benutzen 1 Im [Safari]-Menü auf [Voreinstellungen] klicken. Der Bildschirm Allgemein wird angezeigt. 2 Auf der Registerkarte [Erweitert] neben [Proxies] auf Um das Gerät zu steuern, ein Netzwerk einzurichten die Schaltfläche [Einstellungen ändern...] klicken. und um ein Passwort festzulegen, können Sie einen Auf [Proxies] klicken und Proxyserver konfigurieren.
  • Seite 78: Mit Dem Webbrowser Arbeiten

    Um „Crestron Connected™“ (siehe Seite 82) zu benutzen, melden Sie sich als Administrator an. ● Es wird niemals vorkommen, dass die Panasonic Corporation oder assoziierte Firmen den Kunden direkt nach dem Passwort fragen. Auch falls Sie direkt danach gefragt werden, sollten Sie Ihr Passwort niemals offen legen.
  • Seite 79: Benutzerkonto

    ■ Benutzerkonto Seite Detail control Klicken Sie zur Anzeige der Seite Detail control auf [Display control] und dann auf [Advanced control]. Konto Eingabefeld des neuen Benutzernamens Eingabefeld des neuen Kennwortes Geben Sie einen Befehl ein. Nutzen Sie den gleichen Befehl wie bei der seriellen Steuerung. Eingabefeld des neuen Kennwortes (zur Bestätigung erneut eingeben) Die Antwort vom Anzeigegerät wird angezeigt.
  • Seite 80: Lan-Einstellungen

    ■ LAN-Einstellungen Seite Adjust clock Klicken Sie im Menü auf [Detailed set Klicken Sie zur Anzeige der Seite Adjust clock auf [Detailed set up] und dann auf [Adjust clock]. up]. Klicken Sie auf [Next]. Feld für neues Datum Das Einstellungsfenster erscheint und zeigt den Feld für neue Zeit aktuellen Status.
  • Seite 81 Seite Command port set up Die Browser Remote Control kann genauso bedient werden wie die mitgelieferte Fernbedienung. Legen Sie die zur Befehlssteuerung verwendete Portnummer fest. Zuordnung / Funktion jeder einzelnen Taste siehe Seite Klicken Sie auf [Detailed set up] und dann zur Anzeige der Command port set up-Seite auf [Command port set Um die Browser Remote Control zu verlassen, auf up].
  • Seite 82: Webbrowser-Steuerung Verwenden

    ● [Tools] Seite Klicken Sie auf [Tools] auf der Seite für Betrieb. Crestron Connected™ (Crestron Connected™ Panasonic LCD Display Bildschirm zur Bedienung) Mit „Crestron Connected™“ können Sie das Display überwachen oder steuern. Falls der Adobe Flash Player auf Ihrem Computer nicht installiert ist oder falls der Browser Flash nicht unterstützt, wird diese Seite nicht angezeigt.
  • Seite 83: Usb-Medienplayer

    USB-Medienplayer ● [Info] Seite Klicken Sie auf [Info] auf der Seite für Betrieb. Funktionsbeschreibung Der USB-Medienplayer zeigt auf einem USB- Speichergerät abgelegte Standbilder und bewegte Bilder, wenn Sie das USB-Speichergerät an das Anzeigegerät anschließen. Hinweis ● Zur Nutzung dieser Funktion setzen Sie [USB- Medienplayer] unter [Konfiguration] –...
  • Seite 84: Vorbereitung

    Audio Hinweis ● Beim Multimedia Player ist für ein Gerät ein USB- Abtastfrequenz Bitrate Codec Speichergerät erforderlich. (kHz) (kb/s) ● Bilder im USB-Speicher können über den Anschluss 8/11,025/12/16/22, 8-320 DVI-D IN/OUT nicht angezeigt werden, wenn daran 05/24/32/44,1/48 eine Daisy Chain-Verkettung angeschlossen ist. 8/11,025/12/16/22, 1-1728 ●...
  • Seite 85: Wiedergabe Der Dateien

    ■ LightID-Definitionsdatei Gruppen-ID (für Multi-Medienplayer) Diese Definitionsdatei legt eine individuelle LightID für Dies ist eine ID, die zur Gruppierung in einem Netzwerk das Szenario fest. während Multi-Medienplayer-Bedingungen verwendet Speichern Sie unter dem Namen (alphabetische wird. Einzelbyte-Zeichen) „lightid.dat“ direkt unter dem GroupID:Gxx : Gruppe xx Stammordner auf dem USB-Speichermedium.
  • Seite 86 Einzel-Mediaplayer (Typ 2) Einstellungsbeispiel USB-Speicherinhalte Dateien werden entsprechend ihrer Auflistung in einem Szenario der Reihe nach wiedergegeben. filelist.dat Szenario, Dateiliste und LightID-Definitionsdatei scenario.dat Szenario: Introduction.jpg Eingabe [Dateiname: Abspieldauer]. Contents_Video1.wmv Dateiliste: Contents_Video2.wmv Nicht erforderlich LightID-Definitionsdatei: Contents_Video3.wmv Nicht erforderlich scenario.dat (Szenario) Einstellungsbeispiel PHOTO_001:10 USB-Speicherinhalte VIDEO_001:10...
  • Seite 87: Einstellungsbeispiel

    Einstellungsbeispiel Hinweis Übergeordnete Seite ● Obwohl der Menübildschirm nicht angezeigt wird, können Sie mithilfe von zur nächsten USB-Speicherinhalte wiederzugebenden Datei oder mit zur vorherigen filelist.dat wiederzugebenden Datei springen oder die Wiedergabe der Datei mit von Anfang an erneut scenario.dat starten (nur über die Fernbedienung). L_Introduction.jpg ●...
  • Seite 88: Netzwerkumgebung (Nur Multi-Medienplayer)

    Netzwerkumgebung Hinweis (nur Multi-Medienplayer) ● Zeigt die wichtigsten Fehlercodes. ■ Einrichtungsbeispiel einer LAN-Verbindung Einzelheiten der erkannten Fehler werden und IP-Adresse / Subnetzmaske nachstehend aufgeführt. Fehlercode Fehlerdetails Verbinden Sie gemäß nachstehender Beschreibung mehrere Geräte über LAN-Kabel und richten Sie Es ist kein USB-Speicher eingesetzt. IP-Adressen / Subnetzmasken so ein, dass sich alle scenario.dat/filelist.dat/lightid.dat kann Anzeigegeräte in demselben Netzwerk befinden.
  • Seite 89: Medienplayer Starten / Beenden

    Medienplayer starten / beenden Wiedergabefunktion fortsetzen ■ Beim einzelnen Medienplayer Nachdem der Media Player stoppt, variiert die als nächstes wiedergegebene Datei je nach Einstellung Starten von [Einstellungen USB-Medienplayer] - [Wiedergabe 1. Stecken Sie das USB-Speichermedium für den fortsetzen]. Mediaplayer in den USB-Anschluss des Displays Bei Einstellung auf [Ein]: ein.
  • Seite 90: Id Der Fernbedienungsfunktion

    ID der Eine der Zifferntasten <0> - <9> drücken. Fernbedienungsfunktion Zum Festlegen der Einerstelle. ● Die Schritte 3 bis 5 müssen innerhalb von 5 Sekunden ausgeführt werden. ● Sie können eine Nummer im Bereich von 0 bis Sie können die ID der Fernbedienung einstellen, wenn 100 nehmen.
  • Seite 91: Zeichen Eingeben

    Zeichen eingeben Wählen Sie mit die Leertaste und drücken Sie <ENTER>. MY █ Bei einigen Einstellungen ist es erforderlich, Zeichen einzugeben. Um Text einzugeben, wählen Sie die Zeichen mit der Tastatur, die auf dem Bildschirm eingeblendet wird. Beispiel: Profilname eingeben ([Speicher sichern]) MEMORY1 █...
  • Seite 92: Voreingestellte Signale

    Voreingestellte Signale Dieses Gerät kann die in der nachstehenden Tabelle aufgelisteten Videosignale anzeigen. ■ Videosignal Abtastfrequenz Dot Clock Entsprechendes Auflösung (Punkte) frequenz Format* Signal Horizontal (kHz) Vertikal (Hz) (MHz) NTSC/NTSC4.43/ 720 × 480i 15,73 59,94 PAL-M/PAL60 PAL/PAL-N/SECAM 720 × 576i 15,63 50,00 525i(480i)
  • Seite 93 Abtastfrequenz Dot Clock Entsprechendes Auflösung (Punkte) frequenz Format* Signal Horizontal (kHz) Vertikal (Hz) (MHz) 1 280 × 960 60,00 60,00 108,00 R/Y/D/H/DL 1 280 × 960* 1 280 × 960 85,94 85,00 148,50 1 280 × 1 024 63,98 60,02 108,00 R/Y/D/H/DL 1 280 ×...
  • Seite 94: Werkseinstellungen

    ■ Werkseinstellungen Gerät Drücken Sie mehrmals auf <MENU (Gerät)>, damit das Menü Sie können die in den folgenden Menüs festgelegten [Konfiguration] angezeigt wird. Einstellungen / Einstellwerte auf die Werkseinstellungen zurücksetzen: Wählen Sie mit [OSD Sprache] [Bild], [Ton], [Konfiguration], [Position], [Options] und halten Sie <ENTER (Gerät)>...
  • Seite 95: Klonen Von Daten

    Klonen von Daten Anzeigedaten zum USB- Speichergerät kopieren Stecken Sie das USB- An einem einzigen Anzeigegerät eingestellte Speichermedium in den USB- Menüoptionen und angepasste Werte können über ein Anschluss des Displays der USB-Speichergerät zu mehreren Anzeigegeräten kopiert werden. Datenkopierquelle ein. ■...
  • Seite 96: Kopieren Von Daten Auf Usb- Speichergerät Zum Anzeigegerät

    Wählen Sie mit [USB Memory → Wählen Sie mit [YES] und Display] und drücken Sie <ENTER>. drücken Sie <ENTER>. Daten werden jetzt zum USB-Speichergerät kopiert. Select Copy Type Display → USB Memory Data to USB Memory USB Memory → Display The data will be overwritten when any data exists originally. Are you OK to write the data? Wählen Sie mit [YES] und...
  • Seite 97: Neuschreiben Der Internen Lightid

    Neuschreiben der Stecken Sie das USB-Speichermedium in den USB-Anschluss an der internen LightID Unterseite des Displays ein. Es wird ein Menü angezeigt, das den Start der Neuschreibung der Internen LightID bestätigt. Durch Verwendung des USB-Speichermediums kann die Wählen Sie zum Aktualisieren der LightID, die in der LightID-Distributionsdatei geschrieben Internen LightID [YES] mit ist, als interne LightID des Displays aktualisiert werden.
  • Seite 98: Fehlerbehebung

    Fehlerbehebung Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfen Bild Elektrische Geräte Automobile, Motorräder Bildstörungen Tonstörungen Fluoreszenzröhren Lautstärkepegel Normales Kein Ton (Kontrollieren, ob die Tonabschaltfunktion mit der Bild Fernbedienung eingeschaltet wurde.) Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet Einstellung des Kontrasts und der Helligkeit/des Kein Bild...
  • Seite 99 Störung Prüfen Überprüfen Sie, ob sich die Batterien vollständig entladen haben.Falls dies nicht der Fall ist, überprüfen Sie, ob die Batterien richtig eingelegt wurden. Überprüfen Sie, ob der Fernbedienungssensor einer Außenlichtquelle oder einer starken Leuchtstofflampe ausgesetzt ist. Prüfen Sie, ob sich Hindernisse zwischen dem Fernbedienungssensor und der Fernbedienung befinden.
  • Seite 100 Störung Prüfen Überprüfen Sie, dass die Verbindung ordnungsgemäß hergestellt worden ist. (siehe Seite 19) Steuerung via RS-232C über den Anschluss SERIAL IN des Displays: Prüfen Sie, dass [Netzwerk-Einstellungen] - [Serielle- RS-232C ist nicht steuerbar. Steuerung] auf [SERIAL IN] gestellt ist. Für RS-232C-Steuerung per Twisted-Pair-Kabel: Prüfen Sie, dass [Netzwerk-Einstellungen] - [Serielle-Steuerung] auf [DIGITAL LINK] gestellt ist,...
  • Seite 101 LCD-Displaypanel Störung Prüfung Bei Anzeige eines Fotos, des Standbilds eines Computers oder eines anderen Bilds mit minimalen Bewegungen über einen längeren Zeitraum hinweg wird der Bildschirm Der Bildschirm wird leicht verdunkelt, wenn helle geringfügig abgedunkelt. Diese Maßnahme dient dazu, das Bilder mit minimalen Bewegungen angezeigt Risiko von Einbrennen auf dem Bildschirm zu reduzieren, werden.
  • Seite 102: Technische Daten

    1 229 mm × 699 mm × 72 mm (57 mm: ohne Griffe) / 48,4” × 27,6” × 2,9” (2,3”: ohne Griffe) Modell-Nr. 49-Zoll-Modell : TH-55SF1HW 55-Zoll-Modell 1 093 mm × 623 mm × 72 mm (57 mm: ohne Griffe) / : TH-49SF1HW 43,1”...
  • Seite 103 COMPONENT/RGB IN DIGITAL LINK/LAN RJ45 × 1: BNC-Anschluss × 1 Für RJ45-Netzwerk-Verbindungen, kompatibel mit PJLink 1,0 Vp-p (75 Ω) (mit Synchronsignal) Kommunikationsart: RJ45 100BASE-TX BNC-Anschluss × 1 0,7 Vp-p (75 Ω) (ohne Synchronsignal) IR IN Stereo-Minibuchse (M3) × 1 BNC-Anschluss × 1 0,7 Vp-p (75 Ω) (ohne Synchronsignal) IR OUT Stereo-Minibuchse (M3) ×...
  • Seite 104: Software-Lizenz

    [Software licenses] angezeigt werden, und beachten Sie die Bedienungsvorgabe ab dem Ersteinrichtungsmenü dieses Produktes. Mindestens drei (3) Jahre ab Lieferdatum dieses Produktes stellt Panasonic jeglichen Dritten, die uns über die nachstehend angegebenen Kontaktdaten kontaktieren, gegen eine Gebühr, die unsere Kosten zur physischen Verbreitung des Quelltextes nicht übersteigt, eine vollständige maschinenlesbare Kopie des entsprechenden...
  • Seite 105: Modell- Und Seriennummer

    Einkaufsquittung für den Fall eines Diebstahls oder Verlusts oder falls Sie eine Garantieleistung in Anspruch nehmen wollen sorgfältig auf. Modellnummer Seriennumer Panasonic Testing Centre Panasonic Service Europe, eine Abteilung von Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland Deutsch Web Site: http://panasonic.com TP1016TS1048 -PB...
