CONEXIONES
Esta gama de altavoces disponen de conectores de altavoz de 4 pines. Estos conectores están
enganchados en una configuración en paralelo "loop-through" para la conexión de altavoces adicionales.
Para un funcionamiento óptimo es importante usar específicamente diseñados para uso en altavoces. No
utilice cables de señal apantallados tipo para guitarra para conectar estos altavoces.
La selección de la medida del cable apropiada es importante para el funcionamiento del sistema. Un cable
demasiado sencillo resulta en que se desaproveche la potencia del amplificador debido a la impedancia en
serie del cable. Además, puede haber pérdida de bajas frecuencias en el funcionamiento debido al

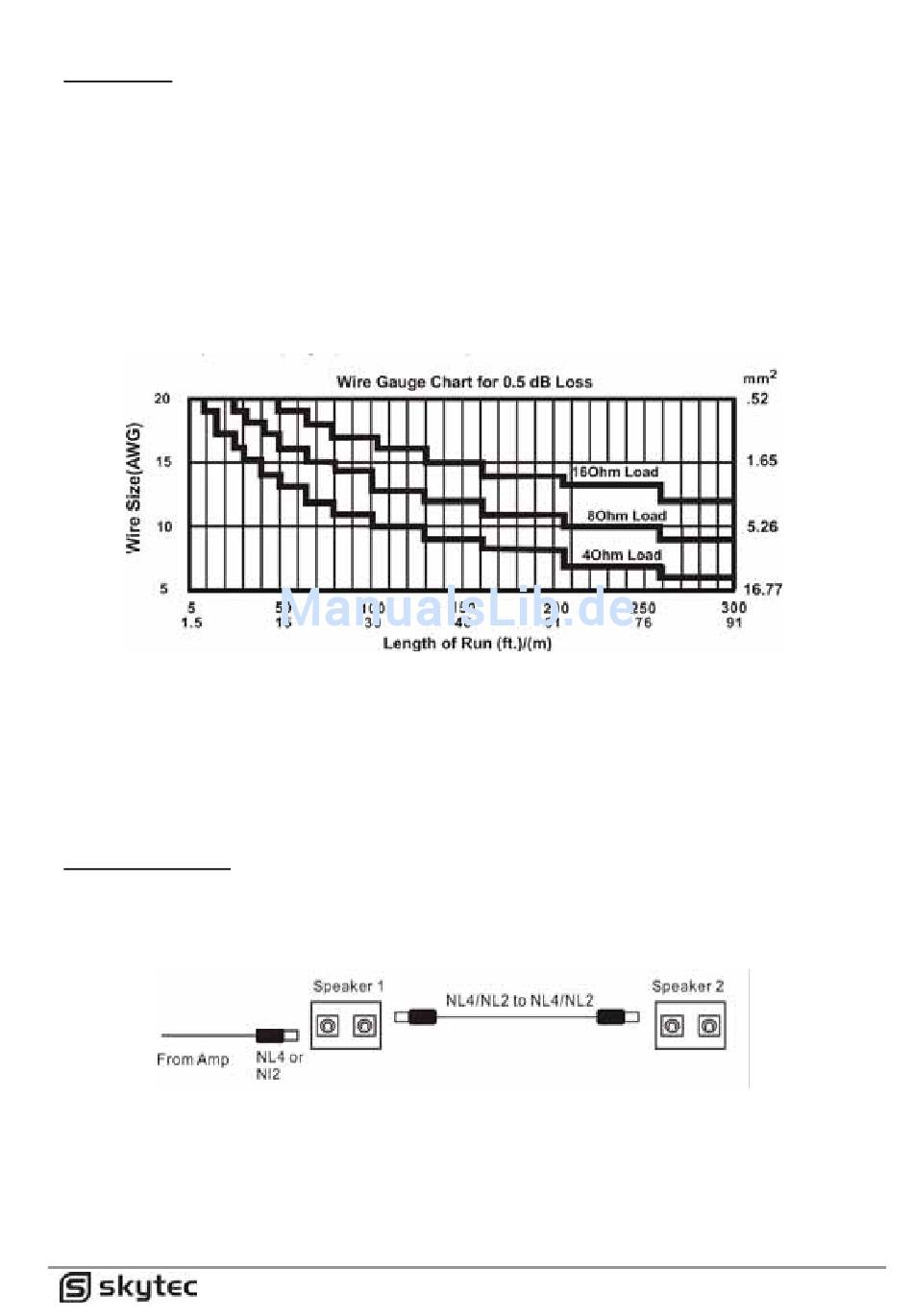

degradado factor damping. El siguiente gráfico muestra la medida minima necesaria para diversas
longitudes de cable y la combinación con la impedancia del altavoz.
Cuando use este gráfico, tenga en cuenta que dos altavoces de 8 Ohm puestos en paralelo es lo mismo que
una carga de 4 Ohm (véase "altavoces en bucle").
Altavoces en bucle
Conectar demasiados altavoces a un solo canal del amplificador puede resultar en daños en el amplificador
y/o sonorización degradada. Para calcular la impedancia combinada de múltiples altavoces idénticos
puestos en paralelo, por favor utilice la siguiente fórmula:
Impedancia de un solo altavoz
--------------------------------------------------------- = Carga del amplificador
Número de altavoces conectados en paralelo
Consulte el manual de sus amplificadores, para saber la impedancia de carga mínima recomendada.
PANEL DE ENTRADA
Posibilidad de bucle (solo en versiones 12" & 15")
Los dos jacks en el panel trasero de esta serie de altavoces están conectados en paralelo. Esto significa
que sea lo que sea que conecte en cualquiera de los dos jacks, puede utilizar el otro para conectar el mismo
aparato a otro altavoz.
