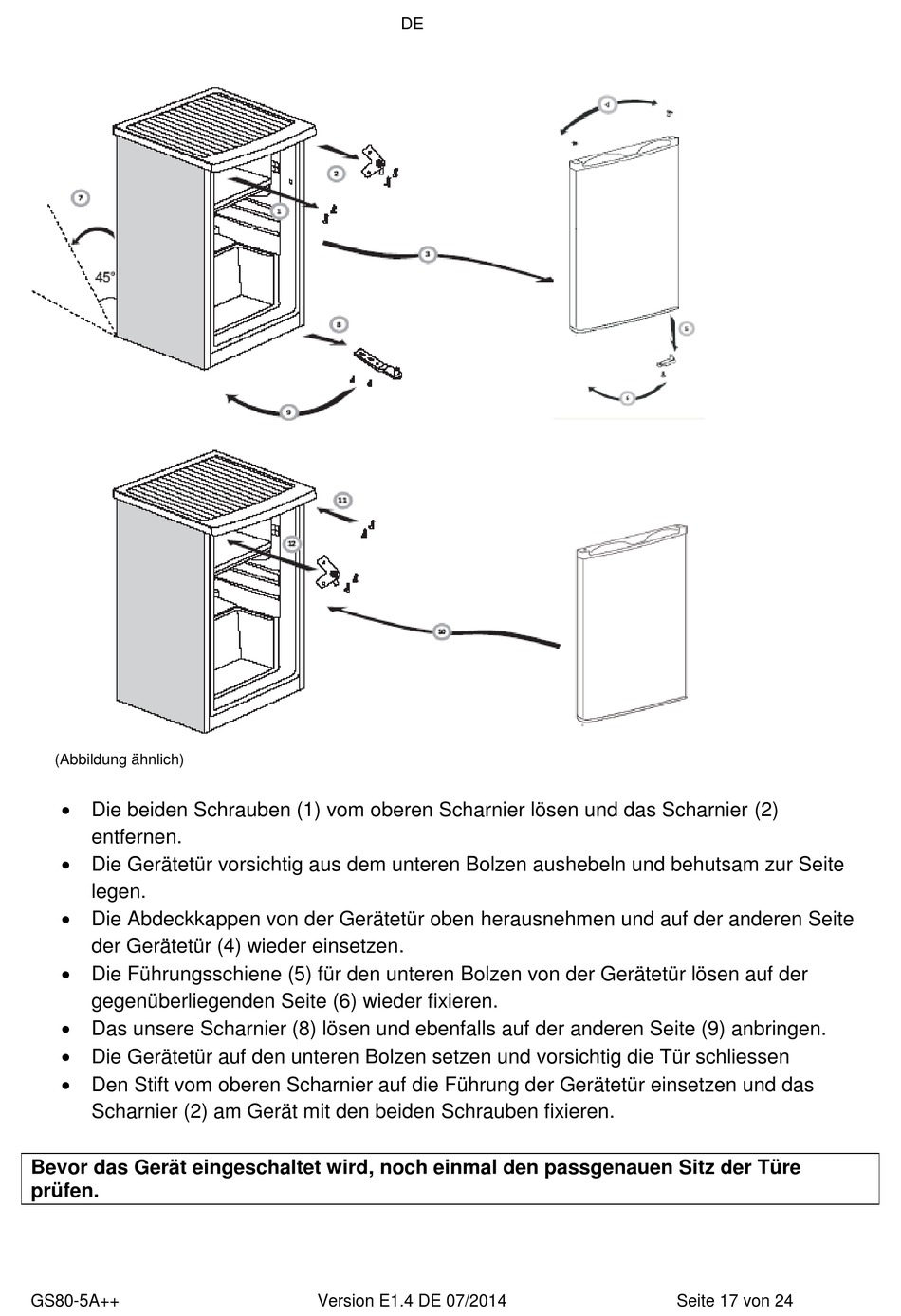

(Abbildung ähnlich)
 Die beiden Schrauben (1) vom oberen Scharnier lösen und das Scharnier (2)
entfernen.
 Die Gerätetür vorsichtig aus dem unteren Bolzen aushebeln und behutsam zur Seite
legen.
 Die Abdeckkappen von der Gerätetür oben herausnehmen und auf der anderen Seite
der Gerätetür (4) wieder einsetzen.
 Die Führungsschiene (5) für den unteren Bolzen von der Gerätetür lösen auf der
gegenüberliegenden Seite (6) wieder fixieren.
 Das unsere Scharnier (8) lösen und ebenfalls auf der anderen Seite (9) anbringen.
 Die Gerätetür auf den unteren Bolzen setzen und vorsichtig die Tür schliessen
 Den Stift vom oberen Scharnier auf die Führung der Gerätetür einsetzen und das
Scharnier (2) am Gerät mit den beiden Schrauben fixieren.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türe
prüfen.
