Miller 812 Betriebsanleitung
Ce und nicht-ce-modelle
Verwandte Anleitungen für Miller 812
Inhaltszusammenfassung für Miller 812

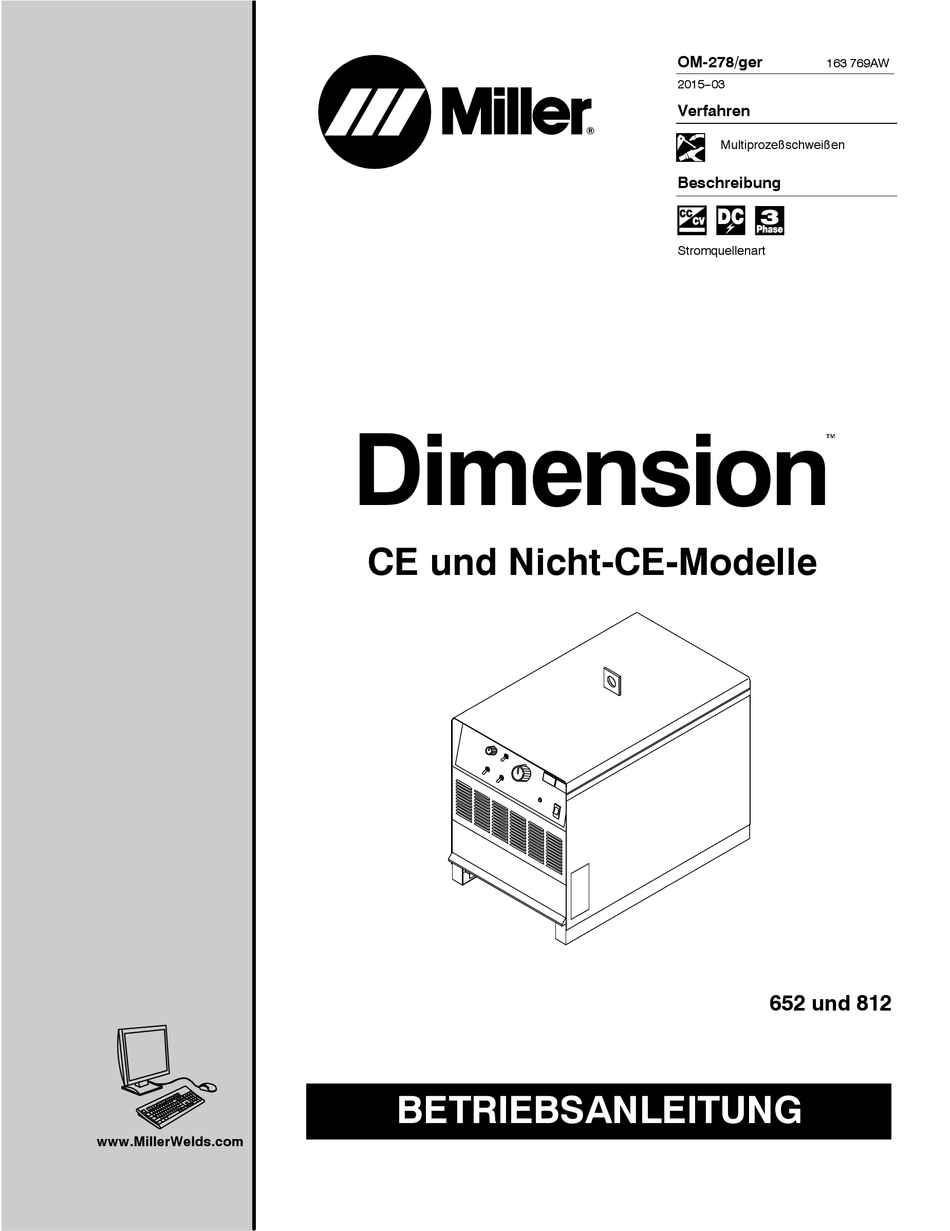

- Seite 1 OM-278/ger 163 769AW 2015−03 Verfahren Multiprozeßschweißen Beschreibung Stromquellenart Dimension CE und Nicht-CE-Modelle 652 und 812 BETRIEBSANLEITUNG www.MillerWelds.com...
- Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2. - Seite 4 DECLARATION OF CONFORMITY for European Community (CE marked) products. MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. declares that the product(s) identified in this declaration conform to the essential requirements and provisions of the stated Council Directive(s) and Standard(s).
-
Seite 5: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2013−09 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebshin- weise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise. - Seite 6 D Alle Platten und Abdeckungen an ihrem Platz belassen. LICHTBOGENSTRAHLEN können D Das Massekabel mit gutem Metallkontakt zum Werkstück oder Augen und Haut verbrennen zum Werktisch so nahe wie möglich bei der Schweißstelle anklem- men. Beim Schweißen entstehende Lichtbogenstrahlen verursachen sehr intensive sichtbare und unsicht- D Die Masseklemme isolieren, wenn diese nicht an das Werkstück bare (ultraviolette und infrarote) Strahlen, die Augen angeschlossen ist, um jeglichen Kontakt mit einem Metallobjekt zu...
-
Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
D Nach Beendigung der Schweißarbeiten den Arbeitsbereich auf LÄRM kann das Gehör schädigen. verbleibende Funken, glühende Teilchen und Flammen kontrollieren. Der Lärm einiger Verfahren oder Geräte kann das D Nur zulässige Sicherungen bzw. Schutzschalter einsetzen. Diese Gehör schädigen. dürfen weder zu groß ausgelegt sein noch dürfen sie umgangen werden. - Seite 8 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.
-
Seite 9: Warnhinweise Nach California Proposition 65
1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können. - Seite 10 OM-278 Seite 6...
-
Seite 11: Abschnitt 2 − Erklärungen
ABSCHNITT 2 − ERKLÄRUNGEN 2-1. Zusätzliche Sicherheitssymbole und Definitionen Einige Symbole betreffen nur CE-Produkte. Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012−05 Trockene Isolierhandschuhe tragen. Elektrode nicht mit bloßer Hand berühren. Keine feuchten oder beschädigten Handschuhe tragen. Safe2 2012−05 Eigenen Körper zum Schutz vor Stromschlägen gegen Werkstück und Erde isolieren. - Seite 12 Warnschild nicht entfernen oder übermalen/überdecken. Safe20 2012−05 Vor Arbeiten an der Maschine den Netzstecker ziehen. Safe30 2012−05 Der Strombedarf ist dem Leistungsschild zu entnehmen. Safe34 2012−05 Die Anschlussstellen und -vorschriften sind der Betriebsanleitung und den Schildern auf der Innenseite zu entnehmen. Í...
-
Seite 13: Verschiedene Symbole Und Definitionen
2-2. Verschiedene Symbole und Definitionen Einige Symbole betreffen nur CE-Produkte. Positive Schweiß- Ampere ausgangsklemme mit niedriger Induktivität Spannung Stabelektrode Erde Hertz MIG/MAG Fülldraht Prozent Fernsteuerung Geichstrom Lastfreie Nennspannung Drossel Drehstrom Geeignet für elek- Primärspannung Nicht unter Last trisch gefährdete schalten Räume Konventionelle Lastspannung... -
Seite 14: Abschnitt 3 − Technische Angaben
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 3 − TECHNISCHE ANGABEN 3-1. Wo befindet sich Typenschild Seriennummer Leistungsangaben? Die Seriennummer und die Leistungsangaben zu diesem Produkt befinden sich vorne oder hinten am Gerät. Dem Typenschild können Sie entnehmen, an welche Stromversorgung das Gerät anzuschließen ist und/oder wie die abgegebene Nennleistung ist. -
Seite 15: Einschaltdauer Und Überhitzung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 3-4. Einschaltdauer und Überhitzung Die Einschaltdauer ist der Prozent- NENNAUSGANG satz von 10 Minuten, den ein Gerät MODELL ohne zu überhitzen bei Nennlast schweißen kann. Wenn das Gerät zu heiß wird, öffnet sich das (die) Thermostat(e), der Ausgang wird abgeschaltet und das Gebläse läuft an. -
Seite 16: Abschnitt 4 − Einbau
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 4 − EINBAU 4-1. Aufstellplatz aussuchen Aufhängeöse Staplergabeln Aufhängeöse oder Staplergabeln zum Transportieren des Gerätes verwenden. Wenn Staplergabeln verwendet werden, sind diese bis unter die ge- genüberliegende Seite des Gerä- Transport tes auszuziehen. -
Seite 17: Abmessungen Und Gewichte
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-2. Abmessungen und Gewichte Abmessungen 762 mm, einschl. Huböse 584 mm 965 mm, einschl. Zugentlastung 889 mm 32 mm 4 bohrengen 537 mm 29 mm 11 mm Dia Gewichte Front 247 kg 800 453-A / 801 530 Notizen OM-278 Seite 13... -
Seite 18: Kippen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-3. Kippen Bei der Aufstellung oder Be- wegung des Gerätes auf un- ebenen Flächen ist Vorsicht geboten. 4-4. 115 V~ Steckdose und ergänzende Absicherung Strom ausschalten, bevor die Steckverbindung ange- schlossen wird. 115 V 15 A Ws Steckverbin- dung RC9 Strom wird zwischen dem RC9 und... -
Seite 19: Auswahl Der Kabelgrößen
**Die Schweißkabelquerschnitt (AWG) basiert entweder auf einem Spannungsabfall von 4 Volt oder weniger oder auf einer Stromdichte von mindestens 300 “Circular Mils” (Kreisfläche mit 1 mm Durchmesser) pro Ampere. ***Bei größeren Entfernungen als in dieser Anleitung aufgeführt, wenden Sie sich an einen Anwendungstechniker unter + 920 735-4505 (Miller) oder 1 800 332 3281 (Hobart). -
Seite 20: Anschluss Schweißkabel
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-7. Anschluss Schweißkabel Benötigtes Werkzeug: 19 mm 803 778-B eres Teil angebracht werden. Achten Schweißkabelschuh Vor Anschluss von Schweißkabeln Sie darauf, dass die Anschlussflächen Gerät vom Netz trennen. Kupferschiene vom Kabelschuh und der Kupfer- Mitgelieferte Mutter vom Schweißkabelan- nicht ordnungsgemäß... -
Seite 21: Kabelverbindungen Mig- Und Flußkernschweißen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-9. Kabelverbindungen MIG- und Flußkernschweißen MIG / Flußkernschweißen Regler/Durchflußmesser Hohe Niedrige Induktivität Induktivität (Gasloses Schweißen mit Fal- zelektrode) − Vor dem Anschließen Stromzufuhr abschalten. Rückseite des Drahvorschubs Für bessere Leistung empfiehlt sich bei den meisten MIG/MAG−... -
Seite 22: Kabelverbindungen Wig-Schweißen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-10. Kabelverbindungen WIG-Schweißen Regler/Durchflußmesser Hohe Induktivität Vor dem Anschließen Stromzufuhr abschalten. Für bessere Leistung empfiehlt sich bei den meisten WIG−Anwendungen, die negativ gepolten (DCEN) Ausgangsklemmen mit hoher Induktivität als Schwei- ßausgangsanschluss zu verwenden. Anschlüsse wie abgebildet herstellen. -
Seite 23: Fernregelung Anschließen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-12. Fernregelung anschließen Vor dem Anschließen der Fernregelung muß das Netz abgeschaltet werden. Remote 14 Steckverbindung Optionale Fernregelung mit RC8 verbinden. C L N ODER ODER Ref. ST-800 166-D 4-13. Elektrik Achtung: Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen. -
Seite 24: Anschlußbrücken
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-14. Anschlußbrücken Vor dem Installieren oder Neuanordnung Leitungsbrücken die Ver- bindung zum Stromnetz unterbrechen und sperren. Am Ort zur Verfügung stehende Eingangsspannung überprüfen. Aufkleber mit Steckbrücken- verbindung Aufkleber überprüfen − Gerät weist nur einen auf. - Seite 25 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Notizen OM-278 Seite 21...
-
Seite 26: Anschließen Der 3-Phasen Primärleitung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-15. Anschließen der 3-Phasen Primärleitung GND/PE ERDE Eingangsschaltschütz GND/PE ERDE Erforderliche Werkzeuge: 5/32 zoll 3/8, 1/2 zoll 3/8 zoll input3 2015−01 − Ref. 803 766-C / 800 103-D / Ref. 801 116-A OM-278 Seite 22... - Seite 27 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-15. Anschließen der 3-Phasen Primärleitung (Fortsetzung) allen amtlichen Vorschriften entsprechen. Eingangsleiter L1 (U), L2 (V) und L3 (W) an Alle nationalen und örtlichen In- Falls erforderlich, Kabelschuhe mit passen- die Schweißstrom−Leitungsklemmen an- stallationsvorschriften einhalten−...
-
Seite 28: Abschnitt 5 − Bedienung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 5 − BEDIENUNG 5-1. Bedienelemente (Ohne CE - Zeichen) 184 939-C Lichtbogenstärkeregler (Biß) nur Scratch−Start, oder Unter−Pulver− Stromstärken-/Spannungs-Fernregler Schweißen (SAW). Für GTAW, den positi- Mit diesem Regler läßt sich die Kurzschluß- Zur Regelung am Gerät wird der Schalter in ven (+) Hochinduktanz−Schweißausgang stromstärke beim E-Hand-Schweißen erhö-... -
Seite 29: Bedienelemente (Ce - Ausführung)
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 5-2. Bedienelemente (CE - Ausführung) 184 936-D Lichtbogenstärkeregler (Biß) Scratch−Start, oder Unter−Pulver−Schwei- Stromstärken-/Spannungs-Fernregler ßen (SAW). Für GTAW, den positiven (+) Mit diesem Regler läßt sich die Kurzschluß- Zur Regelung am Gerät wird der Schalter in Hochinduktanz−Schweißausgang verwen- stromstärke beim E-Hand-Schweißen erhö- die Stellung „Frontplatte“... -
Seite 30: Abschnitt 6 − Wartung & Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 6 − WARTUNG & FEHLERSUCHE 6-1. Routinemäßige Wartung Strom vor Durchführung der Wartungsarbeiten abschalten. 3 Monate Unleserliche Gebrochene Aufkleber oder erneuern geknickte Schweißkabel reparieren oder Schweißklemmen auswechseln reinigen und anziehen 6 Monate Gerät innen ausblasen oder aussaugen. -
Seite 31: Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 6-4. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät “tot”; Leitungstrennschalter einschalten (siehe Abschnitt 4-15). Kontrollicht PL1 aus. Prüfen, ob sich die Netzsicherung(en) geöffnet hat (haben). Wenn ja, Sicherung(en) auswechsein (siehe Abschnitt 4-15). Prüfen, ob alle Eingangsstromverbindungen richtig sind (siehe Abschnitt 4-15). -
Seite 32: Abschnitt 7 − Ersatzteilliste
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 7 − ERSATZTEILLISTE 7-1. Ersatzteile, die auf Lager gehalten werden sollten Dia. Part Mkgs. Description Quantity Ersatzteile, die auf Lager gehalten werden sollten ....156065 . - Seite 33 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Notizen OM-278 Seite 29...
-
Seite 34: Abschnitt 8 − Elektrische Schaltpläne
ABSCHNITT 8 − ELEKTRISCHE SCHALTPLÄNE Abb. 8-1. Schaltpläne OM-278 Seite 30... - Seite 35 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 267 479-A OM-278 Seite 31...
- Seite 36 Notizen...
- Seite 37 Notizen...
- Seite 38 Notizen...
- Seite 39 Gültig ab 1. Januar 2015 (Geräte ab Seriennummer “MF” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garan- tiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß den unten festgelegten Bestim- 90 Tage —...
-
Seite 40: Besitzerdokument
Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2015 Miller Electric Mfg. Co. 2015−01...
