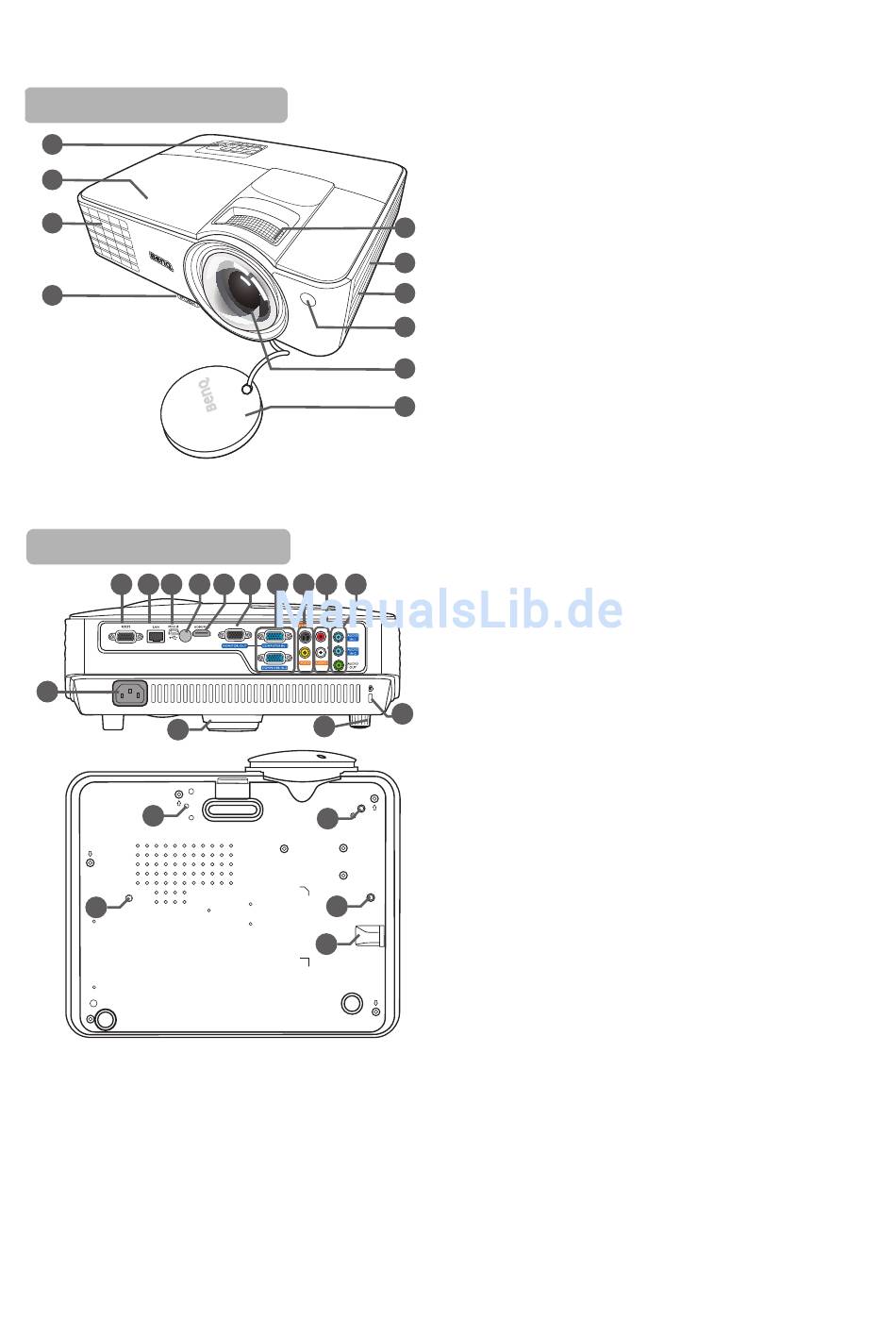

Außenansicht des Projektors
Vorder/Oberseite
1
2
3
4
Rück/Unterseite
12 13 14 15 16 17 18 19 20 21
11
24
26
25
1.
2.
3.
5
4.
6
5.
7
6.
7.
8
8.
9
9.
10.
10
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
22
23
21.
22.
25
23.
24.
25.
25
26.
27.
27
Externes Bedienfeld
(Für Einzelheiten siehe
„Bedienelemente und Funktionen" auf
Seite
10.)
Lampenabdeckung
Luftschlitze (Auslass für warme Luft)
Schnellauslösetaste
Fokusring
Luftschlitze (Einlass für kühle Luft)
Lautsprecher
Vorderer IR-Fernbedienungssensor
Projektionsobjektiv
Objektivabdeckung
Stromanschluss
RS232 Steuerungsanschluss
RJ45 LAN Eingangsbuchse
USB Mini-B-Typ Anschluss
Hinterer IR-Fernbedienungssensor
HDMI/MHL-Eingangsanschluss
RGB Signal Ausgangsbuchse
RGB (PC)/Component Video (YPbPr/
YCbCr) Signal Eingangsbuchse
S-Video Eingangsbuchse
Video Eingangsbuchse
Audio (L/R) Eingangsbuchsen
Audio (1/2) Eingangsbuchsen
Audio Ausgangsbuchse
Kensington Anti-Diebstahl
Schlosssteckplatz
Hinterer Einstellfuß
Vorderer Einstellfuß
Deckenmontagelöcher
PointWrite Modul Montageloch
Sicherheitsleiste
Einleitung
9
