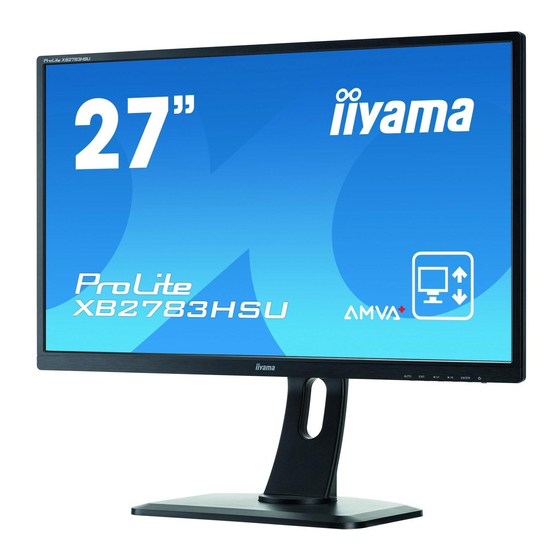

iiyama Prolite XB2783HSU Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Prolite XB2783HSU:
- Bedienungsanleitung (34 Seiten) ,
- Bedienungsanleitung (35 Seiten) ,
- Bedienungsanleitung (35 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama Prolite XB2783HSU
Inhaltszusammenfassung für iiyama Prolite XB2783HSU
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. Als ENERGY STAR ® ® - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite XB2783HSU ........29 ABMESSUNGEN : ProLite X2783HSU .........29 KONFORMES TIMING ..............30 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
Dieses Geisterbild verschwindet nach einiger Zeit von selbst oder Sie schalten das Gerät für einen längeren Zeitraum aus. Bitte wenden Sie sich an Ihren Fachhändler oder das iiyama Service-Mitte in Deutschland für einen Ersatz der Hintergrundbeleuchtung, wenn der Bildschirm schwarz ist, flackert oder nicht leuchtet. Versuchen Sie niemals, die Hintergrundbeleuchtung selber auszuwechseln. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Wand- Deckenmontage
WAND- DECKENMONTAGE Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, ACHTUNG benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt. -
Seite 10: Installation Des Monitorfusses : Prolite Xb2783Hsu
INSTALLATION DES MONITORFUSSES : ProLite XB2783HSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 11: Installation Des Monitorfusses : Prolite X2783Hsu
INSTALLATION DES MONITORFUSSES : ProLite X2783HSU Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. -
Seite 12: Funktionselemente Und Anschlüsse : Prolite Xb2783Hsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite XB2783HSU <Rückseite> <Frontseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (MENU) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Auto-Taste (AUTO) Lautsprecher... -
Seite 13: Funktionselemente Und Anschlüsse : Prolite X2783Hsu
FUNKTIONSELEMENTE UND ANSCHLÜSSE : ProLite X2783HSU <Rückseite> <Frontseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (MENU) Heraufscrollen / Helligkeit -Taste ( Nach unten scrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Auto-Taste (AUTO) Lautsprecher USB-DOWN Anschluss ( USB-DOWN Anschluss ( USB-UP Anschluss (... -
Seite 14: Monitor Anschliessen : Prolite Xb2783Hsu
Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama- Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale... -
Seite 15: Monitor Anschliessen : Prolite X2783Hsu
Computer kommen. Das mit dem Monitor gelieferte Kabel eignet sich für einen standardmäßigen Anschluss. Falls ein besonderes Kabel erforderlich ist, wenden Sie sich bitte umgehend an Ihren iiyama-Händler vor Ort oder eine regionale iiyama- Vertretung. Wenn Sie den Monitor an einen Macintosh-Computer anschließen möchten, wenden Sie sich bitte an Ihren iiyama-Händler vor Ort oder eine regionale... -
Seite 16: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 30, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN : ProLite X2783HSU Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen. Halten Sie den Ständer so fest, dass er nicht umkippt, wenn Sie den Winkel des Monitors anpassen. -
Seite 17: Austrichtung Der Höhe Und Des Betrachtungswinkels : Prolite Xb2783Hsu
Vorsicht: Achten sie beim Ändern der Höhe und des Winkels auf ihre Finger. Monitor Fuss DREHUNG DES PANELS : ProLite XB2783HSU A Stellen sie den LCD-Bildschirm auf die maximale Höhe ein. B Drehen Sie das Panel um 90° . -
Seite 18: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 30 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 21. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . -
Seite 19: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Auto Setup Nur für analogen Eingang Auto Adjust Einstellungselement Problem / Option Zu drückende Taste H. / V. Position, Pixeluhr und Phase automatisch Auto Setup * Direct Auto Adjust anpassen. * Um beste Ergebnisse zu erzielen, verwenden Sie Auto Setup für die Einstellung. Siehe hierzu BILDSCHIRM EINSTELLEN auf Seite 21. - Seite 20 Geometrie Nur für analogen Eingang Geometry Einstellungselement Problem / Option Zu drückende Taste Zu weit links H. Position H. Position Zu weit rechts Zu weit unten V. Position V. Position Zu weit oben Zu eng Pixeluhr Pixel Clock Zu weit Zur Korrektur von fl...
- Seite 21 Sprache Language Einstellungselement Problem / Option Zu drückende Taste Español Spanisch English Englisch Français Französisch Nederlands Holländisch Sprache Japanisch Deutsch Deutsch Language Italiano Italienisch Vereinfachtes Chinesisch Polski Polnisch Russisch Abruf Recall Einstellungselement Problem / Option Zu drückende Taste Einstellungen ab Werk werden wiederhergestellt. Alle Einstellungen Recall All Nein...
- Seite 22 Antnortzeit. Iiyama Logo wird beim Einschalten angezeigt. Start logo Opening Logo Iiyama Logo wird beim Einschalten nicht angezeigt. * Erw. Kontrast, Anzeigemodus und Over Drive sind nicht einstellbar wenn der i-Style Color Funktion aktiv bzw. gesetzt ist. 18 MONITOR BEDIENEN...
- Seite 23 Eingabeauswahl Input Select Einstellungselement Problem / Option Zu drückende Taste Der analoge und digitale Eingang wird auf Aktivitat Eingabeauswahl AUTO durchsucht. Der erste aktive Eingang wird dargestellt. Input Select D-sub Wählen Sie Analog-Eingang. Direct Wählen Sie Digital (DVI) -Eingang. Manual Wählen Sie Digital (HDMI) -Eingang.
- Seite 24 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen. ECO Modus : Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird. Ein : Helligkeit der Beleuchtung ist reduziert. Aus : Normal HINWEIS Die Power-LED-Anzeige ist aus, wenn der ECO-Mode an ist. ...
-
Seite 25: Bildschirmeinstellungen
Justierung erforderlich. Beide Einstellungen sollten mit Hilfe des standardmäßigen Bildschirmmusters (Test.bmp) vorgenommen werden, das Sie auf der Webseite von IIYAMA (http://www.iiyama.com) erhalten können. Stellen Sie das Bild auf folgende Weise ein, um das gewünschte Ergebnis zu erhalten. - Seite 26 Drücken Sie auf die AUTO-Taste. (Auto Setup) Stellen Sie das Bild manuell ein, indem Sie folgendermaßen vorgehen, wenn es auf dem Bildschirm zu Flimmern oder Unschärfe kommt oder das Bild nicht in den Anzeigebereich passt, nachdem das Auto Setup durchgeführt wurde. Stellen Sie die V.Position ein, so dass der obere und untere Rand des Bildes in den Anzeigebereich passt.
- Seite 27 Stellen Sie Fokus ein, um Rauschen von horizontalen Wellen, Flimmern oder Unschärfe im Zebramuster zu korrigieren. Falls es in einem Bereich des Bildschirms weiterhin zu starkem Flimmern oder zu HINWEIS starker Unschärfe kommt, wiederholen Sie die Schritte , da Takt in diesem Fall evtl.
-
Seite 28: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 29: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 30: Informationen Zum Recycling
Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. 26 FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING... -
Seite 31: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite XB2783HSU Grösse-Kategorie 27" Panel-technologie AMVA+ LCD- Fläche Grösse Diagonal: 27" (68,6cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 300cd/m (Typisch) Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden... -
Seite 32: Technische Daten : Prolite X2783Hsu
TECHNISCHE DATEN : ProLite X2783HSU Grösse-Kategorie 27" LCD- Panel-technologie AMVA+ Fläche Grösse Diagonal: 27" (68,6cm) Lochabstand 0,277mm H × 0,277mm V Helligkeit 300cd/m (Typisch) Kontrastrate 3000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 89 Grad, Auf / Ab : 89 Grad (Typisch) Reaktionszeit 12ms (Typisch), 4ms (Grau zum Grau) Anzeigefarben... -
Seite 33: Abmessungen : Prolite Xb2783Hsu
ABMESSUNGEN : ProLite XB2783HSU 622,5mm/24,5” 56,5mm/2,2” 599,5mm/23,6” 300,0mm/11,8” ) : Maximale Werte ABMESSUNGEN : ProLite X2783HSU 622,5mm/24,5” 56,5mm/2,2” 599,5mm/23,6” ANHANG 29... -
Seite 34: Konformes Timing
KONFORMES TIMING Horizontale Vertikale Videomodus Dot Clock Frequenz Frequenz 640×480 31.469kHz 59.940Hz 25.175MHz SVGA 800×600 37.879kHz 60.317Hz 40.000MHz 48.363kHz 60.004Hz 65.000MHz 1024×768 63.981kHz 60.020Hz 108.000MHz 1280×1024 SXGA VESA 1440×900 55.935kHz 59.887Hz 106.500MHz WXGA+ 75.000kHz 60.000Hz 162.000MHz UXGA 1600×1200 65.290kHz 60.000Hz 146.250MHz WSXGA+ 1680×1050...
