NINE EAGLES
Sky Surfer RTF
Bedienungsanleitung
Nikolaus-Otto-Str.6 33178 Borchen
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nine Eagles RTF

Inhaltszusammenfassung für Nine Eagles RTF

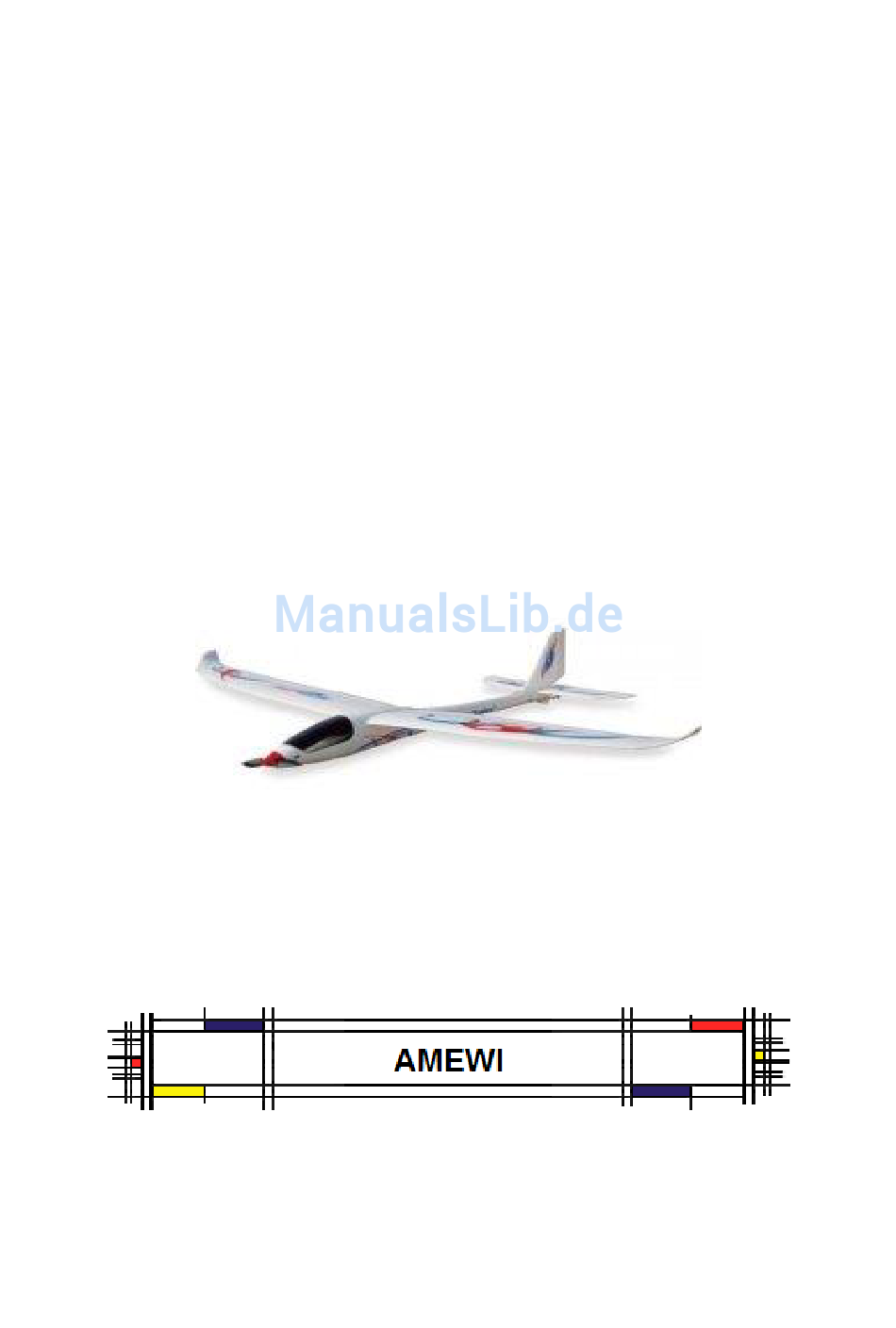

  • Seite 1 NINE EAGLES Sky Surfer RTF Bedienungsanleitung Nikolaus-Otto-Str.6 33178 Borchen...
  • Seite 2 Herzlich willkommen AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 4.000 Artikel. Dazu gehören vor allem ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.

  • Seite 3: Sicherheitshinweise (Grundsatz)

    Inhaltsverzeichnis Inhalt Seite Die Firma Sicherheitshinweise Grundsatz Sky Surfer Technische Daten und Inbetriebnahme Laden, Lagerung, Entsorgung Flugakku Endmontage, Flugbetrieb, Trimmung 9-13 Zusammenfassung Sicherheitshinweise zum Betrieb von RC Modellen, 14-17 Haftpflichtversicherung, Gesetzauszug: § 16 Luft VO , Entsorgung Sicherheitshinweise (Grundsatz) Benutzen Sie Ihre R/C Fernsteuerung nur für die dafür vorgesehenen Anwendungen. Fliegen Sie niemals in der Nähe von Hochspannungsleitungen oder bei widrigen Witterungsbedingungen wie Regen, Gewitter oder stärkerem Wind.
  • Seite 4 780 mm Rumpflänge 520 mm Akku 2S LiPo Gewicht RTF (Flugfertig) 110g Lieferumfang RTF Version  Rumpf mit E-Motor, Regler, 2x Servo, Seiten u. Höhenleitwerk  Tragfläche mit eingebauten Servos  Funkfernsteuerung, Netzteil (220 Volt) Ladegerät, LiPo Akku, 4xA6 Batterien ...
  • Seite 5 4. Der Sender kann sowohl in Mode 1 als auch in Mode 2 betrieben werden. Entfernen Sie die zwei Schrauben der Antennebefestigung. Antenne um 180 drehen und wieder mit den beiden Schrauben befestigen. (Siehe Bilder) Bedienungselemente/ Anzeige Sender Mode 2 Mode 1 genau umgekehrt Rudder/Throttle Stick Steuerknüppel Gas/Ruder Seite/Höhe...

  • Seite 6: Sicherheitshinweis Rc Anlage

    Sicherheitshinweis RC Anlage 1. Motorschalter in Aus-Position bringen und Sender anschalten. 2. Empfänger anschalten 3. Alle Funktion vor dem abfliegen mit dem Sender überprüfen. 4. Nach dem Betrieb in umgekehrter Reihenfolge vorgehen. Empfänger ausschalten Sender ausschalten. Empfindlichkeit Steuerung Dies lässt sich am Sender einstellen zwischen Anfänger oder Profi. Wenn der Sender für Anfänger eingestellt wird, werden die Ruderausschläge sehr klein sein.
  • Seite 7 Laden Flugakku Verwenden Sie nur Nine-Eagles LiPo Akkus. Diese Akkus wurden speziell entwickelt für den Modellbau und bringen die beste Leistung und längste Flugzeiten. Die technische Daten des LiPo Akku befinden sich auf dem Aufkleber. Die Reihenfolge des Ladens: 1. Verbinden Sie das Netzteil mit dem Ladegerät. 2.

  • Seite 8: Lagerung Lipo Akku

    Lagerung Lipo Akku • LiPo Zellen sollten mit einer Minimum eingeladenen Kapazität von 20% gelagert werden, sonst wird der Akku nach einiger Zeit unbrauchbar. Der Akku sollte nie unter 3.0V pro Zelle entladen werden. • LiPo Akkus sind mechanisch nicht so stabil wie Akkus in Metallgehäusen.
  • Seite 9 1. Verbinden Sie die Querruderkabel mit dem Empfänger. Beachten Sie dass alle Kabel so liegen das sich die Servos frei bewegen können. 2. Stecken Sie die Flächen in den Rumpf. Die Flächen sind mit Magneten ausgestattet. Kontrollieren Sie erst ob die Magnete gut befestigt sind.

  • Seite 10: Tipp: Querruderausschlag/Einstellung

    Tipp: Querruderausschlag/Einstellung Querruder nach rechts -> rechtes Ruder nach oben, linkes nach unten, der rechte Flügel neigt sich. Querruder nach links -> linkes Ruder nach oben, rechtes nach unten, der linke Flügel neigt sich. Flugvorbereitung 1. Setzen Sie 4 Stück A6-Batterien bzw. Akkus in das Batteriefach des Senders und schalten Sie den Sender ein.
  • Seite 11 Bevor Sie mir Ihrem Modell in die Luft gehen lesen sie unbedingt die Sicherheitshinweise am Ende der Anleitung. 4. Prüfen Sie die Windrichtung, starten und landen immer gegen den Wind gerade hinaus. 5. Den Gasknüppel in Vollgasposition stellen und das Modell parallel zum Boden aus der Hand leicht heraus werfen.

  • Seite 12: Beispiele Flugrichtung Und Einsatz Der Trimmung

    fliegen. Querruder Trim Rollt das Modell nach links, drücken Sie den Querruder Trim nach rechts. Rollt das Modell nach rechts ab, drücken Sie den Querruder Trim nach links. Die Sky Surfer sollte vertikal geradeaus fliegen. Seitenruder Trim Weicht das Modell nach links ab, drücken Sie den Seitenruder Trim nach rechts.

  • Seite 13: Sicherheitshinweise Zum Betrieb Von Rc- Modellen

    Sicherheitshinweise zum Betrieb von RC- Modellen Unsere Produkte entsprechen immer dem neusten Stand der Technik und werden ständig verbessert. Damit die Freude auch beim Betrieb weiter anhält, sollten Sie die nächsten Zeilen sehr aufmerksam lesen. Da wir als Importeur keinen Einfluss auf den ordnungsgemäßen Betrieb und Wartung haben, weisen wir ausdrücklich auf diese Gefahren hin.

  • Seite 14: Haftpflichtversicherung

    Haftpflichtversicherung Eine Modellflugzeug Versicherung ist Pflicht Um eine Modellflugzeug Haftpflicht Versicherung kommen Sie heute legal nicht mehr herum. Sie müssen inzwischen Ihr Modellflugzeug auch dann versichern, wenn es weniger als 5 kg wiegt. Während Modellautos in der Regel mitversichert sind, schließt eine private Haftpflichtversicherung in der Regel den Versicherungsschutz für das Betreiben von Modellflugzeugen aus.
  • Seite 15 Das Modell wird durch zu starken Wind unsteuerbar und entzieht sich der Kontrolle. Wo kann man sein Modellflugzeug versichern? Am einfachsten geht die Versicherung natürlich über den Modellflugverein. Hier bietet der DMFV Versicherungen an. Wer in keinen Verein will, für den bietet die Deutschen Modellflug Organisation eine günstige und umfassende Versicherung für Modellflugpiloten an.

  • Seite 16: Ce-Konformitätserklärung

    CE- Konformitätserklärung Die Firma Amewi Trade e.K. erklärt für das hier beschriebene Gerät die Übereinstimmung mit folgenden harmonisierten Richtlinien der EU: Schutzanforderungen in Bezug auf die elektromagnetische Verträglichkeit: EN 300 220-3, EN 301 489-1, EN 301 489-3 Maßnahmen zur effizienten Nutzung des Frequenzspektrums: EN 300 220-3 Alle Angaben in dieser Anleitung entsprechen dem heutigen Stand unserer Kenntnisse.
