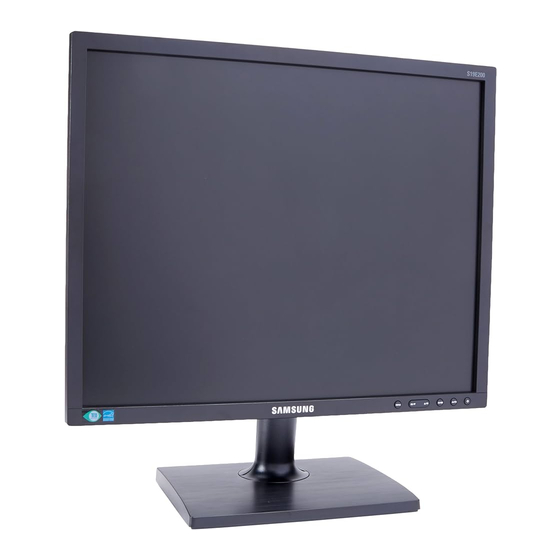

Benutzerhandbuch
S19E200BR
S19E200BW
S19E200NW
S19E200NY
S19E450BR
S19E450BW
S19E450MR
S19E450MW
S22E200B
S22E200BW
S22E200N
S22E200NY
S22E450B
S22E450BW
S22E450D
S22E450DW
S22E450M
S22E450MW
S23E200B
S23E450B
S24E200BL
S24E450B
S24E450BL
S24E450D
S24E450DL
S24E450M
S24E650BW
S27E450B
S27E450D
Farbe und Aussehen des Geräts sind geräteabhängig, und
jederzeitige Änderungen der technischen Daten des Geräts zum
Zweck der Leistungssteigerung sind vorbehalten.
BN46-00478A-10

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung S19E200BR

  • Seite 1 Benutzerhandbuch S19E200BR S19E200BW S19E200NW S19E200NY S19E450BR S19E450BW S19E450MR S19E450MW S22E200B S22E200BW S22E200N S22E200NY S22E450B S22E450BW S22E450D S22E450DW S22E450M S22E450MW S23E200B S23E450B S24E200BL S24E450B S24E450BL S24E450D S24E450DL S24E450M S24E650BW S27E450B S27E450D Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis VOR INBETRIEBNAHME Copyright DES GERÄTS In diesem Handbuch verwendete Symbole Reinigung Absichern des Einbaubereichs Vorsichtsmaßnahmen bei der Lagerung Sicherheitshinweise Symbole Strom und Sicherheit Installieren Betrieb Richtige Haltung für die Verwendung des Geräts VORBEREITUNG Überprüfen des Lieferumfangs Überprüfen des Lieferumfangs Bauteile Tasten auf Vorderseite (Serie SE200) Tasten auf Vorderseite (S**E450B*, S**E650B*)
  • Seite 3 Anschließen an die Stromversorgung Treiberinstallation Einstellen der optimalen Auflösung BILDSCHIRMKONFIGURA Helligkeit TION Einstellen der Helligkeit Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe Augenschonmodus Konfigurieren von Augenschonmodus Spielemodus Den Spielemodus konfigurieren SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright Inhaltsverzeichnis...
  • Seite 4 Inhaltsverzeichnis SAMSUNG MAGIC Angle (Außer S19E200NY / S22E200NY / S24E650BW) Konfigurieren von SAMSUNG MAGIC Angle SAMSUNG MAGIC Upscale Konfigurieren von SAMSUNG MAGIC Upscale Bildgröße (Außer S19E200BR / S19E450BR / S19E450MR) Ändern der Bildgröße Reaktionszeit (S24E650BW) Konfigurieren von Reaktionszeit H-Position und V-Position...
  • Seite 5 Inhaltsverzeichnis GRÖßENÄNDERUNG Sprache ODER VERSCHIEBEN DER Ändern der Sprache ANZEIGE H-Position (Menü) und V-Position (Menü) Konfigurieren von H-Position (Menü) und V- Position (Menü) Anz. dauer Konfigurieren von Anz. dauer Transparenz Ändern des Transparenz SETUP UND RESET Alles zurücksetzen. Initialisieren von Einstellungen Alles zurücksetzen.
  • Seite 6 Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A TECHNISCHE DATEN Allgemein (S19E200NY / S19E200NW) Allgemein (S19E200BW / S19E200BR) Allgemein (S22E200NY) Allgemein (S22E200B / S22E200N / S22E200BW) Allgemein (S23E200B / S24E200BL) Allgemein (S19E450BW / S19E450MW /...
  • Seite 7 Inhaltsverzeichnis Allgemein (S24E450BL / S24E450DL) Allgemein (S24E450B / S24E450M / S24E450D) Allgemein (S24E650BW) Allgemein (S27E450B / S27E450D) Energiesparmodus Tabelle der Standardsignalmodi ANHANG Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten...
  • Seite 8: Vor Inbetriebnahme

    Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern. © 2015 Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.
  • Seite 9: Reinigung

    Vor Inbetriebnahme des Geräts Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Ziehen Sie das Netzkabel vom Bildschirm ab. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.
  • Seite 10: Absichern Des Einbaubereichs

    Serie SE450, SE650 10 cm 10 cm 10 cm 10 cm 10 cm Vorsichtsmaßnahmen bei der Lagerung Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.) Vor Inbetriebnahme des Geräts...
  • Seite 11: Sicherheitshinweise

    Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.
  • Seite 12: Strom Und Sicherheit

    Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
  • Seite 13: Installieren

    Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden.  Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
  • Seite 14 Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen  verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...
  • Seite 15: Betrieb

    Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag  hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
  • Seite 16 Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder  nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.
  • Seite 17 Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie  es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter. Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
  • Seite 18 Vor Inbetriebnahme des Geräts Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. Dies kann zu einem elektrischen Schlag oder Brand führen.  Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder  Schnee ausgesetzt sein könnte. Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn ...
  • Seite 19 Vor Inbetriebnahme des Geräts Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf. Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig. Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und  verletzt werden.
  • Seite 20: Richtige Haltung Für Die Verwendung Des Geräts

    Vor Inbetriebnahme des Geräts Richtige Haltung für die Verwendung des Geräts Verwenden Sie das Gerät in der richtigen Haltung wie folgt: Sitzen Sie aufrecht, mit geradem Rücken.  Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und ...
  • Seite 21: Vorbereitung

    Vorbereitung Überprüfen des Lieferumfangs 1.1.1 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.  Das Aussehen der tatsächlichen Komponenten kann von den Abbildungen abweichen.  Komponenten Erklärungen zur Einhaltung Garantiekarte (nicht überall gesetzlicher Vorschriften Kurzanleitung zur Konfiguration verfügbar)
  • Seite 22 Vorbereitung Sockel Sockel USB-Kabel Für Modell der Serie SE450, Für Modell der Serie SE200 (Zubehör) Für Modell der Serie SE650 (Zubehör) (Zubehör) Sockel Sockelverbindungsstück Für Modell der Serie SE450 Sockelverbindungsstück Für Modell der Serie SE450, (Gilt für Monitormodelle mit Für Modell der Serie SE200 Standfuß, in den der USB- Für Modell der Serie SE650 (Zubehör)
  • Seite 23: Bauteile

    OSD-Steuerung gesperrt ist.) Drücken Sie die [ ]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren. Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. SAMSUNG SAMSUNG Bright BILD Helligkeit, Spielemodus, Angle  MAGIC MAGIC FARBE ...
  • Seite 24 Vorbereitung Symbole Beschreibung Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü. Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein. Bestätigen einer Menüauswahl. Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI) ändern, wenn das OSD-Menü...
  • Seite 25 OSD-Steuerung gesperrt ist.) Drücken Sie die [ ]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren. Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. SAMSUNG SAMSUNG BILD Helligkeit, Spielemodus, Bright Angle MAGIC MAGIC ...
  • Seite 26 Vorbereitung Symbole Beschreibung Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü. Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein. Bestätigen einer Menüauswahl. Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI) ändern, wenn das OSD-Menü...
  • Seite 27: Tasten Auf Vorderseite (S**E450M*)

    OSD-Steuerung gesperrt ist.) Drücken Sie die [ ]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren. Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. SAMSUNG SAMSUNG BILD Helligkeit, Spielemodus, Bright Angle MAGIC MAGIC ...
  • Seite 28 Vorbereitung Symbole Beschreibung Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü. Stellen Sie mit dieser Taste Helligkeit und Kontrast des Bildschirms ein. Lautstärke kann eingestellt werden, wenn ein Kabel mit dem [IN]- Anschluss verbunden ist. Bestätigen einer Menüauswahl.
  • Seite 29: Tasten Auf Vorderseite (S**E450D*)

    OSD-Steuerung gesperrt ist.) Drücken Sie die [ ]-Taste, um den Augenschonmodus zu aktivieren oder zu deaktivieren. Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. SAMSUNG SAMSUNG Bright BILD Helligkeit, Spielemodus, Angle  MAGIC MAGIC FARBE ...
  • Seite 30 Vorbereitung Symbole Beschreibung Navigieren zum oberen oder unteren Menü oder Ändern des Wertes einer Option im OSD-Menü. Stellen Sie mit dieser Taste Helligkeit, Kontrast und Schärfe des Bildschirms ein. Bestätigen einer Menüauswahl. Durch Drücken der Taste [ ] können Sie die Eingangsquelle (Analog/DVI/DisplayPort).
  • Seite 31 Vorbereitung 1.2.5 Rückseite (Serie SE200) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DVI IN DVI IN RGB IN RGB IN POWER IN POWER IN POWER IN DVI IN...
  • Seite 32: Rückseite (S**E450B*, S**E650B*)

    Vorbereitung 1.2.6 Rückseite (S**E450B*, S**E650B*) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DVI IN DVI IN RGB IN RGB IN POWER IN POWER IN POWER IN DVI IN...
  • Seite 33: Rückseite (S**E450M*)

    Vorbereitung 1.2.7 Rückseite (S**E450M*) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DVI IN DVI IN POWER IN POWER IN RGB IN RGB IN AUDIO IN/OUT AUDIO IN/OUT AUDIO IN/OUT...
  • Seite 34: Rückseite (S**E450D*)

    Vorbereitung 1.2.8 Rückseite (S**E450D*) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DP IN DP IN DVI IN DVI IN RGB IN RGB IN POWER IN POWER IN DVI IN...
  • Seite 35: Seitenansicht Rechts (S**E450D*)

    Vorbereitung 1.2.9 Seitenansicht rechts (S**E450D*) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Anschluss Beschreibung Zum Anschluss eines Quellgeräts über ein USB-Kabel. Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.
  • Seite 36: Installieren

    Vorbereitung Installieren 1.3.1 Befestigen des Standfußes (Serie SE200) Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Vergewissern Sie sich, dass der Drehen Sie die Standfußanschluss in der Standfußanschluss fest Befestigungsschraube unten am Richtung in den Standfuß, die in...
  • Seite 37: Befestigen Des Standfußes (Serie Se450, Se650)

    Vorbereitung 1.3.2 Befestigen des Standfußes (Serie SE450, SE650) Legen Sie als Schutz ein Tuch Entfernen Sie den Sicherungsstift Schieben Sie den Sockel in oder Polster auf eine ebene erst, nachdem Sie den Standfuß Pfeilrichtung in den Standfuß. Oberfläche. Legen Sie das Gerät befestigt haben.
  • Seite 38: Entfernen Des Standfußes (Serie Se200)

    Vorbereitung 1.3.3 Entfernen des Standfußes (Serie SE200) Das Aussehen kann sich je nach Gerät unterscheiden. Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß...
  • Seite 39: Ändern Der Geräteneigung (Serie Se200)

    Vorbereitung 1.3.4 Ändern der Geräteneigung (Serie SE200) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Sie können die Neigung des Bildschirms ändern.  Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.
  • Seite 40: Anpassen Von Neigung Und Höhe (Serie Se450, Se650)

    Vorbereitung 1.3.5 Anpassen von Neigung und Höhe (Serie SE450, SE650) Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. 19"-24" 27" 19"-22" (ohne USB-Anschluss) 23"-27"...
  • Seite 41: Drehen Des Monitors (Serie Se450, Se650)

    Vorbereitung 1.3.6 Drehen des Monitors (Serie SE450, SE650) Sie können den Monitor wie unten abgebildet drehen. Achten Sie darauf, den Standfuß vollständig auszuziehen, bevor Sie den Monitor drehen.  Wenn Sie den Monitor drehen und der Standfuß ist nicht vollständig ausgezogen, schlägt die ...
  • Seite 42: Befestigen Einer Wandhalterung Oder Eines Standfußes

    Vorbereitung 1.3.7 Befestigen einer Wandhalterung oder eines Standfußes Vor der Installation Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose. Serie SE200 Legen Sie als Schutz ein Tuch oder Polster auf Halten Sie das Gerätegehäuse wie in der eine ebene Oberfläche.
  • Seite 43: Befestigen Einer Wandhalterung Oder Eines

    Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet  wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.
  • Seite 44 Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet  wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.
  • Seite 45: Schloss Für Den Diebstahlschutz

    Vorbereitung 1.3.8 Schloss für den Diebstahlschutz Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
  • Seite 46: Anschließen Und Verwenden Eines Externen Geräts

    Anschließen und Verwenden eines externen Geräts Vor dem Anschließen 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.  Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig. Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden. ...
  • Seite 47: Anschließen Und Verwenden Eines Pcs

    Anschließen und Verwenden eines externen Geräts Anschließen und Verwenden eines PCs 2.2.1 Anschließen an einen PC Wählen Sie für Ihren Computer geeignete Anschlussmethode.  Die Anschlussteile können je nach Produkt unterschiedlich sein.  Das Aussehen kann sich je nach Gerät unterscheiden. ...
  • Seite 48 Anschließen und Verwenden eines externen Geräts Serie SE450, SE650 RGB IN RGB IN Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers. Schließen Sie an den [RGB IN]-Anschluss am Gerät an, schließen Sie dann an den RGB- Anschluss am Computer an.
  • Seite 49: Anschließen Mit Einem Dvi-Kabel

    Anschließen und Verwenden eines externen Geräts Anschließen mit einem DVI-Kabel Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Serie SE200 DVI IN DVI IN Serie SE450, SE650 DVI IN DVI IN...
  • Seite 50: Anschließen Mit Einem Dvi-Hdmi-Kabel

    Anschließen und Verwenden eines externen Geräts Anschließen mit einem DVI-HDMI-Kabel Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. Serie SE200 DVI IN Serie SE450, SE650 DVI IN Schließen Sie den [DVI IN]-Anschluss auf der Rückseite des Geräts mit dem HDMI/DVI-Kabel an den HDMI-Anschluss des PCs an.
  • Seite 51: Anschließen Mit Einem Dp-Kabel

    Anschließen und Verwenden eines externen Geräts Anschließen mit einem DP-Kabel Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen. S**E450D* DP IN DP IN RG B DV I IN Verbinden Sie den [DP IN]-Anschluss auf der Rückseite des Geräts über das DP-Kabel mit dem DP- Anschluss des Computers.
  • Seite 52: Anschließen An Die Stromversorgung

    Anschließen und Verwenden eines externen Geräts 2.2.2 Anschließen an die Stromversorgung Die Anschlussteile können je nach Produkt unterschiedlich sein.  Das Aussehen kann sich je nach Gerät unterscheiden.  Um dieses Gerät zu verwenden, verbinden Sie das Netzkabel mit einer Steckdose und dem ...
  • Seite 53: Anschließen Mit Usb (Modelle S**E450D*)

    Anschließen und Verwenden eines externen Geräts Anschließen mit USB (Modelle S**E450D*) Gilt für Monitormodelle mit Standfuß, in den der USB-Anschluss integriert ist.  Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder eine externe  Festplatte direkt an den [ ]-Anschluss am Monitor anschließen.
  • Seite 54 Anschließen und Verwenden eines externen Geräts Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den [ ]-Anschluss des USB-Monitors an. Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer. Sie können eine Tastatur und eine Maus anschließen. ...
  • Seite 55 Anschließen und Verwenden eines externen Geräts Ändern der Sound-Einstellungen unter Windows (Modelle S**E450M*) → → → Systemsteuerung Sound Lautsprecher Lautsprecher-Setup 2 Anschließen und Verwenden eines externen Geräts...
  • Seite 56: Treiberinstallation

    Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.  Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage  (http://www.samsung.com), und laden Sie die Datei herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.
  • Seite 57: Einstellen Der Optimalen Auflösung

    Anschließen und Verwenden eines externen Geräts 2.2.4 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.
  • Seite 58: Helligkeit

    Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit. Helligkeit Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. ...
  • Seite 59: Konfigurieren Von Kontrast

    Bildschirmkonfiguration Kontrast Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100) Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright Kino - oder Optimalkontrast -Modus ist.
  • Seite 60: Konfigurieren Von Schärfe

    Bildschirmkonfiguration Schärfe Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100) Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright Kino - oder Optimalkontrast -Modus ist.  MAGIC SAMSUNG Dieses Menü...
  • Seite 61: Konfigurieren Von Augenschonmodus

    Bildqualität, bei der die Augen bei der die Augen Kontrast geschont werden. Kontrast geschont werden. Schärfe Schärfe Augenschonmodus Augenschonmodus Spielemodus Spielemodus SAMSUNG SAMSUNG MAGIC Bright MAGIC Bright Custom SAMSUNG SAMSUNG MAGIC Upscale MAGIC Angle AUTO AUTO AUTO AUTO AUTO AUTO Drücken Sie die Taste [...
  • Seite 62: Den Spielemodus Konfigurieren

    Helligkeit Bildeinstellungen für Helligkeit Bildeinstellungen für Spiele. Spiele. Kontrast Kontrast Schärfe Schärfe Augenschonmodus Augenschonmodus Spielemodus Spielemodus Custom Custom SAMSUNG SAMSUNG MAGIC Bright MAGIC Bright Immer ein Immer ein SAMSUNG SAMSUNG MAGIC Upscale MAGIC Angle AUTO AUTO AUTO AUTO AUTO AUTO Drücken Sie die Taste [...
  • Seite 63: Konfigurieren Von Samsung Magic Bright

     Informationen finden Sie im jeweiligen Handbuch. Sie können die Helligkeit nach Ihren Wünschen einstellen. 3.6.1 Konfigurieren von SAMSUNG MAGIC Bright Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 64: Samsung Magic Angle

    Bildschirmkonfiguration SAMSUNG MAGIC Angle (Außer S19E200NY / S22E200NY / S24E650BW) SAMSUNG Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für MAGIC unterschiedliche Blickwinkel zu erzielen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright Kino - oder Optimalkontrast -Modus ist.
  • Seite 65 Bildschirmkonfiguration ④ Stehmodus : Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das  Gerät liegt. ⑤ Seitenmodus : Wählen Sie diese Option für seitliche Betrachtungswinkel.  Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen ...
  • Seite 66: Konfigurieren Von Samsung Magic Upscale

    Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende  Informationen finden Sie im jeweiligen Handbuch. 3.8.1 Konfigurieren von SAMSUNG MAGIC Upscale Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 67: Ändern Der Bildgröße

    Bildschirmkonfiguration Bildgröße (Außer S19E200BR / S19E450BR / S19E450MR) Ändern des Bildformats. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 3.9.1 Ändern der Bildgröße Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
  • Seite 68 Bildschirmkonfiguration Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.  (S19E200NW, S19E200BW, S22E200BW, S19E450BW, S19E450MW, S22E450BW, S22E450MW, S22E450DW) Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen. Ein digitales Ausgabegerät wird über das DVI/DP-Kabel angeschlossen.  Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild ...
  • Seite 69: Konfigurieren Von Reaktionszeit

    Bildschirmkonfiguration 3.10 Reaktionszeit (S24E650BW) Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen. Es wird empfohlen, die Reaktionszeit Standard oder Schneller einzustellen, wenn Sie keinen  Film betrachten. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende ...
  • Seite 70: H-Position Und V-Position

    2200 Fein Fein AUTO AUTO AUTO AUTO AUTO AUTO BILD BILD Verschieben Sie das Verschieben Sie das SAMSUNG SAMSUNG angezeigte Bild nach angezeigte Bild nach MAGIC Upscale MAGIC Upscale links oder rechts. oben oder unten. Bildgröße Breit Bildgröße Breit H-Position...
  • Seite 71: Anpassen Von Grob

    Sie dann [ Drücken Sie [ ], um zu Grob zu navigieren, und drücken Sie dann [ ]. Das folgende Fenster wird angezeigt. BILD BILD Einstellung der Einstellung der SAMSUNG Bildwiederholfrequenz. Bildwiederholfre- Bildgröße Breit MAGIC Upscale quenz. H-Position Bildgröße Breit V-Position...
  • Seite 72: Anpassen Von Fein

    Drücken Sie [ ], um zu Fein zu navigieren, und drücken Sie dann [ ]. Das folgende Fenster wird angezeigt. BILD BILD Feinabstimmung des Feinabstimmung des SAMSUNG Bildschirms für Bildschirms für Bildgröße Breit MAGIC Upscale lebendige Bilder. lebendige Bilder. H-Position Bildgröße...
  • Seite 73: Konfigurieren Des Farbtons

    Konfigurieren des Farbtons Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright MAGIC Kino- oder Webmodus, Optimalkontrast-Modus ist. Dieses Menü ist nicht verfügbar, wenn...
  • Seite 74: Konfigurieren Von Grün

    Konfigurieren des Farbtons Grün Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.2.1 Konfigurieren von Grün Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 75: Konfigurieren Von Blau

    Konfigurieren des Farbtons Blau Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.3.1 Konfigurieren von Blau Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 76 Konfigurieren des Farbtons Farbtemp. Stellen Sie die allgemeine Farbtemperatur des Bilds ein. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist. MAGIC 4.4.1 Konfigurieren der Einstellungen für die Farbtemp. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
  • Seite 77: Konfigurieren Von Gamma

    Konfigurieren des Farbtons Gamma Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist. MAGIC 4.5.1 Konfigurieren von Gamma Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
  • Seite 78: Größenänderung Oder Verschieben Der Anzeige

    Größenänderung oder Verschieben der Anzeige Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.  Sie werden nicht auf andere Funktionen des PCs übernommen. ...
  • Seite 79: H-Position (Menü) Und V-Position (Menü)

    Größenänderung oder Verschieben der Anzeige H-Position (Menü) und V-Position (Menü) H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts. V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten. 5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü) Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 80: Konfigurieren Von Anz. Dauer

    Größenänderung oder Verschieben der Anzeige Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 5.3.1 Konfigurieren von Anz.
  • Seite 81: Ändern Des Transparenz

    Größenänderung oder Verschieben der Anzeige Transparenz Einstellen der Transparenz für die Menüfenster: 5.4.1 Ändern des Transparenz Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu MENÜEINST.
  • Seite 82: Setup Und Reset

    Setup und Reset Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. Alles zurücksetzen. Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 6.1.1 Initialisieren von Einstellungen Alles zurücksetzen.
  • Seite 83: Smarter Öko-Sparm

    Setup und Reset Smarter Öko-Sparm. Mit der Smarter Öko-Sparm.-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.  Spielemodus wird automatisch ausgeschaltet, wenn Smarter Öko-Sparm. aktiviert wird.  Der Modus Optimalkontrast ist nicht verfügbar, wenn...
  • Seite 84: Autom. Aus

    Setup und Reset Autom. Aus (S19E200NW / S19E200NY / S22E200N / S22E200NY) Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 6.3.1 Konfigurieren von Autom. Aus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen.
  • Seite 85 Setup und Reset 6.3.2 Konfigurieren von Danach aussch. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
  • Seite 86: S22E200N /S22E200Ny)

    Setup und Reset Autom. Aus. Plus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY) Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 6.4.1 Konfigurieren von Autom.
  • Seite 87 Setup und Reset Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.  Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.  Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert.
  • Seite 88: Konfigurieren Von Öko-Timer

    Setup und Reset 6.4.2 Konfigurieren von Öko-Timer Dieses Menü ist bei den Modellen S19E200NY, S19E200NW, S22E200NY und S22E200N nicht verfügbar. Öko-Timer Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 89 Setup und Reset Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die Taste [ Die gewählte Option wird aktiviert. Öko-Aus nach Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 90: Konfigurieren Von Pc/Av-Modus

    Setup und Reset PC/AV-Modus (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY) Stellen Sie den PC/AV-Modus ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen. Diese Funktion ist im Analogmodus nicht verfügbar.  Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang. ...
  • Seite 91 Setup und Reset PC/AV-Modus PC/AV-Modus Auswahl des Auswahl des PC/AV-Modus für die PC/AV-Modus für die DVI-Quelle. DisplayPort-Quelle. DisplayPort DisplayPort AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO PC/AV-Modus Auswahl des PC/AV-Modus für die DVI-Quelle. AUTO AUTO AUTO AUTO AUTO Drücken Sie die Taste [ ], um zur gewünschten Option zu wechseln, und drücken Sie dann die...
  • Seite 92 Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 6.6.1 Konfigurieren von Tasten-Wdh.-Zeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 93: Konfigurieren Von Quellenerkennung

    Setup und Reset Quellenerkennung (Außer S19E200NW / S19E200NY / S22E200N / S22E200NY) Aktivieren Sie Quellenerkennung. Die verfügbaren Funktionen können je nach Bildschirmmodell variieren. Entsprechende Informationen finden Sie im jeweiligen Handbuch. 6.7.1 Konfigurieren von Quellenerkennung Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 94: Menü Informationen

    Menü INFORMATIONEN u.a. Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. INFORMATIONEN Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 7.1.1 Anzeigen von INFORMATIONEN Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.
  • Seite 95: Konfigurieren Von Helligkeit, Kontrast Und Schärfe Auf Dem Startbildschirm

    Sie können die Einstellungen für Helligkeit, Kontrast Schärfe mithilfe der Tasten [ ] auf dem Startbildschirm (auf dem kein OSD-Menü angezeigt wird) ändern. Helligkeit SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.  MAGIC Dieses Menü ist nicht verfügbar, wenn Smarter Öko-Sparm.
  • Seite 96: Konfigurieren Der Lautstärke Auf Dem Startbildschirm

    Menü INFORMATIONEN u.a. Konfigurieren der Lautstärke auf dem Startbildschirm Stellen Sie die Lautstärke durch Drücken der Taste [ ] ein, wenn die Erläuterungen zur Tastaturbelegung angezeigt werden. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Tastenhilfe anzuzeigen (wenn gerade kein Menü...
  • Seite 97: Installieren Der Software

    Installieren der Software MultiScreen Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen. 8.1.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein. Wählen Sie das Installationsprogramm für "MultiScreen". Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen"...
  • Seite 98: Entfernen Der Software

    Installieren der Software Für "MultiScreen" werden Betriebssysteme ab Windows 2000 empfohlen. Hardware Hauptspeicher: Mindestens 32 MB  Festplatte: Mindestens 60MB verfügbar  8.1.2 Entfernen der Software Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software. Wählen Sie in der Liste "MultiScreen"...
  • Seite 99: Handbuch Zur Fehlerbehebung

    Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
  • Seite 100 Handbuch zur Fehlerbehebung Bildschirmproblem Problem Lösungen Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
  • Seite 101 Handbuch zur Fehlerbehebung Problem Lösungen Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE. (Siehe " Technische Daten") Auf dem Bildschirm wird kein Bild angezeigt un Das Gerät befindet sich im Stromsparmodus. die Netz-LED blinkt alle 0,5 bis 1 Sekunde. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.
  • Seite 102 Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung und  Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
  • Seite 103 Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung Darstellung  eingestellt? und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung  Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung Darstellung ...
  • Seite 104: Allgemein (S19E200Ny / S19E200Nw)

    Technische Daten 10.1 Allgemein (S19E200NY / S19E200NW) Modellname S19E200NY S19E200NW Display Größe 19er-Klasse 19er-Klasse (18,5 Zoll / 47,0 cm) (19,0 Zoll / 48,1 cm) Anzeigebereich 409,8 mm (B) x 230,4 mm (H) 408,24 mm (B) x 255,15 mm (H) Pixelabstand 0,300 mm (B) x 0,300 mm (H) 0,2835 mm (B) x 0,2835 mm (H) Stromversorgung...
  • Seite 105: Allgemein (S19E200Bw / S19E200Br)

    Technische Daten 10.2 Allgemein (S19E200BW / S19E200BR) Modellname S19E200BW S19E200BR Display Größe 19er-Klasse 19er-Klasse (19,0 Zoll / 48,1 cm) (19,0 Zoll / 48,2 cm) Anzeigebereich 408,24 mm (B) x 255,15 mm (H) 376,32 mm (B) x 301,06 mm (H) Pixelabstand...
  • Seite 106: Allgemein (S22E200Ny)

    Technische Daten 10.3 Allgemein (S22E200NY) Modellname S22E200NY Display Größe 22er-Klasse (21,5 Zoll / 54,6 cm) Anzeigebereich 476,64 mm (B) x 268,11 mm (H) Pixelabstand 0,24825 mm (B) x 0,24825 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 107: Allgemein (S22E200B / S22E200N / S22E200Bw)

    Technische Daten 10.4 Allgemein (S22E200B / S22E200N / S22E200BW) Modellname S22E200B / S22E200N S22E200BW Display Größe 22er-Klasse 22er-Klasse (21,5 Zoll / 54,6 cm) (22,0 Zoll / 55,8 cm) Anzeigebereich 476,64 mm (B) x 268,11 mm (H) 473,76 mm (B) x 296,1 mm (H) Pixelabstand 0,24825 mm (B) x 0,24825 mm (H) 0,282 mm (B) x 0,282 mm (H)
  • Seite 108: Allgemein (S23E200B / S24E200Bl)

    Technische Daten 10.5 Allgemein (S23E200B / S24E200BL) Modellname S23E200B S24E200BL Display Größe 23er-Klasse 24er-Klasse (23,0 Zoll / 58,4 cm) (23,6 Zoll / 59,8 cm) Anzeigebereich 509,76 mm (B) x 286,74 mm (H) 521,28 mm (B) x 293,22 mm (H) Pixelabstand 0,2655 mm (B) x 0,2655 mm (H) 0,2715 mm (B) x 0,2715 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V.
  • Seite 109: S19E450Br / S19E450Mr

    Technische Daten 10.6 Allgemein (S19E450BW / S19E450MW / S19E450BR / S19E450MR) Modellname S19E450BW / S19E450MW S19E450BR / S19E450MR Display Größe 19er-Klasse 19er-Klasse (19,0 Zoll / 48,1 cm) (19,0 Zoll / 48,2 cm) Anzeigebereich 408,24 mm (B) x 255,15 mm (H) 376,32 mm (B) x 301,06 mm (H) Pixelabstand 0,2835 mm (B) x 0,2835 mm (H) 0,294 mm (B) x 0,294 mm (H) Stromversorgung...
  • Seite 110 Technische Daten 10.7 Allgemein (S22E450B / S22E450M / S22E450D) Modellname S22E450B / S22E450M S22E450D Display Größe 22er-Klasse (21,5 Zoll / 54,6 cm) Anzeigebereich 476,64 mm (B) x 268,11 mm (H) Pixelabstand 0,24825 mm (B) x 0,24825 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 111 Technische Daten Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dies ist ein digitales Gerät der Klasse B. 10 Technische Daten...
  • Seite 112 Technische Daten 10.8 Allgemein (S22E450BW / S22E450MW / S22E450DW) Modellname S22E450BW / S22E450MW S22E450DW Display Größe 22er-Klasse (22,0 Zoll / 55,8 cm) Anzeigebereich 473,76 mm (B) x 296,1 mm (H) Pixelabstand 0,282 mm (B) x 0,282 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 113 Technische Daten Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dies ist ein digitales Gerät der Klasse B. 10 Technische Daten...
  • Seite 114 Technische Daten 10.9 Allgemein (S23E450B) Modellname S23E450B Display Größe 23er-Klasse (23,0 Zoll / 58,4 cm) Anzeigebereich 509,76 mm (B) x 286,74 mm (H) Pixelabstand 0,2655 mm (B) x 0,2655 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 115 Technische Daten 10.10 Allgemein (S24E450BL / S24E450DL) Modellname S24E450BL S24E450DL Display Größe 24er-Klasse (23,6 Zoll / 59,8 cm) Anzeigebereich 521,28 mm (B) x 293,22 mm (H) Pixelabstand 0,2715 mm (B) x 0,2715 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 116 Technische Daten Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dies ist ein digitales Gerät der Klasse B. 10 Technische Daten...
  • Seite 117: Allgemein (S24E450B / S24E450M / S24E450D)

    Technische Daten 10.11 Allgemein (S24E450B / S24E450M / S24E450D) Modellname S24E450B / S24E450M S24E450D Display Größe 24er-Klasse (24,0 Zoll / 60,9 cm) Anzeigebereich 531,36 mm (B) x 298,89 mm (H) Pixelabstand 0,27675 mm (B) x 0,27675 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 118 Technische Daten Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dies ist ein digitales Gerät der Klasse B. 10 Technische Daten...
  • Seite 119: Allgemein (S24E650Bw)

    Technische Daten 10.12 Allgemein (S24E650BW) Modellname S24E650BW Display Größe 24er-Klasse (24,0 Zoll / 61,1 cm) Anzeigebereich 518,4 mm (B) x 324,0 mm (H) Pixelabstand 0,270 mm (B) x 0,270 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 120: Allgemein (S27E450B / S27E450D)

    Technische Daten 10.13 Allgemein (S27E450B / S27E450D) Modellname S27E450B S27E450D Display Größe 27er-Klasse (27,0 Zoll / 68,5 cm) Anzeigebereich 597,6 mm (B) x 336,15 mm (H) Pixelabstand 0,3114 mm (B) x 0,3114 mm (H) Stromversorgung Dieses Gerät benötigt 100 bis 240 V. Sehen Sie auf dem Aufkleber auf der Rückseite des Geräts nach, da die Standardspannung von Land zu Land unterschiedlich sein kann.
  • Seite 121 Technische Daten Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Dies ist ein digitales Gerät der Klasse B. 10 Technische Daten...
  • Seite 122: Energiesparmodus

    Energiesparmodus Normalbetrieb Energiesparmodus Stromverbrauch (Netztaste) Stromversorgungs Blinkt anzeige Leistungsaufnahme 13 W (typisch) (S19E200NY) Leistungsaufnahme 16 W (typisch) (S19E200BR) 19 W (typisch) Leistungsaufnahme (S19E200NW) 15 W (typisch) Leistungsaufnahme (S19E200BW) Weniger als Weniger als 0,1 W 0,1 W Leistungsaufnahme (S22E200NY) Leistungsaufnahme 21 W (typisch)
  • Seite 123 Technische Daten Energy Star- Ausschalten Energiesparmodus Normalbetrieb Energiesparmodus Stromverbrauch (Netztaste) Leistungsaufnahme (S19E450BW) 15 W (typisch) Leistungsaufnahme (S19E450MW) 19 W (typisch) Weniger als Leistungsaufnahme 0,005 W 0,3 W (typisch) (S19E450BR) (0-W-Modus) 16 W (typisch) Leistungsaufnahme (S19E450MR) Leistungsaufnahme 24 W (typisch) 21 W (typisch) (S22E450B) Leistungsaufnahme (S22E450M)
  • Seite 124 Technische Daten Energy Star- Ausschalten Energiesparmodus Normalbetrieb Energiesparmodus Stromverbrauch (Netztaste) Leistungsaufnahme (S24E450B) Leistungsaufnahme 25 W (typisch) 23 W (typisch) (S24E450M) Leistungsaufnahme Weniger als (S24E450D) 0,005 W 0,3 W (typisch) Leistungsaufnahme (0-W-Modus) 31 W (typisch) 25 W (typisch) (S24E650BW) Leistungsaufnahme (S27E450B) 35 W (typisch) 29 W (typisch) Leistungsaufnahme...
  • Seite 125: Tabelle Der Standardsignalmodi

    1366 x 768 bei 60 Hz S19E200NW S19E200BW 1440 x 900 bei 60 Hz 1440 x 900 bei 75 Hz S19E450BW S19E450MW S19E200BR S19E450BR 1280 x 1024 bei 60 Hz 1280 x 1024 bei 75 Hz S19E450MR S22E200BW S22E450BW 1680 x 1050 bei 60 Hz...
  • Seite 126 Technische Daten Synchronisierung Auflösung Modellname Horizontalfr Vertikalfrequ Optimale Auflösung Maximale Auflösung equenz S24E650BW 56 – 60 Hz 1920 x 1200 bei 60 Hz 1920 x 1200 bei 60 Hz S24E450B S24E450M 30 – 81 kHz S24E450D 56 – 75 Hz 1920 x 1080 bei 60 Hz 1920 x 1080 bei 60 Hz S27E450B...
  • Seite 127 Technische Daten S19E200NY Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 VESA, 640 x 480 31,469 59,940 25,175...
  • Seite 128 Technische Daten S19E200NW / S19E200BW / S19E450BW / S19E450MW Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870...
  • Seite 129 Technische Daten S19E200BR / S19E450BR / S19E450MR Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284...
  • Seite 130 Technische Daten S22E200NY / S22E200N / S22E200B / S23E200B / S24E200BL / S22E450B / S22E450M / S22E450D / S23E450B / S24E450BL / S24E450DL / S24E450B / S24E450M / S24E450D / S27E450B / S27E450D Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V)
  • Seite 131 Technische Daten S22E200BW / S22E450BW / S22E450MW / S22E450DW Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870...
  • Seite 132 Technische Daten S24E650BW Horizontalfreq Vertikalfreque Pixeltakt Synchronisations Auflösung uenz (kHz) nz (Hz) (MHz) polarität (H/V) VESA, 640 x 480 31,469 59,940 25,175 VESA, 800 x 600 35,156 56,250 36,000 VESA, 800 x 600 37,879 60,317 40,000 VESA, 1024 x 768 48,363 60,004 65,000...
  • Seite 133: Anhang

    Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen  Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist  Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ...
  • Seite 134: Andere

    Anhang Andere Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.  Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,  Vibrator, Lampe, Filter, Bänder usw.) Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet.
  • Seite 135: Ordnungsgemäße Entsorgung

    Samsung guarantee that replacement parts will be available for 5 years after the end of production. After 5 years, in the event that the Samsung’s service center has run out of replacement parts and cannot repair the product, Samsung will replace your product at no additional charge. If the model you purchased is no longer available, Samsung replace it with the current equivalent model.
  • Seite 136: Terminologie

    Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Gamma Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.
  • Seite 137: Auflösung

    Anhang Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms. Auflösung Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit. Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.
  • Seite 138 Bildgröße Ordnungsgemäße Entsorgung Blau PC/AV-Modus Copyright Quellenerkennung Energiesparmodus Reaktionszeit F & A Reinigung Farbtemp Richtige Haltung für die Verwendung des Fein Geräts Gamma Grob SAMSUNG MAGIC Angle Grün SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Schärfe Helligkeit Sicherheitshinweise Smarter ÖkoSparm Index...
  • Seite 139 Index Spielemodus Sprache Tabelle der Standardsignalmodi TastenWdhZeit Terminologie Transparenz Vor dem Anschließen Index...

Inhaltsverzeichnis
