IPC1300

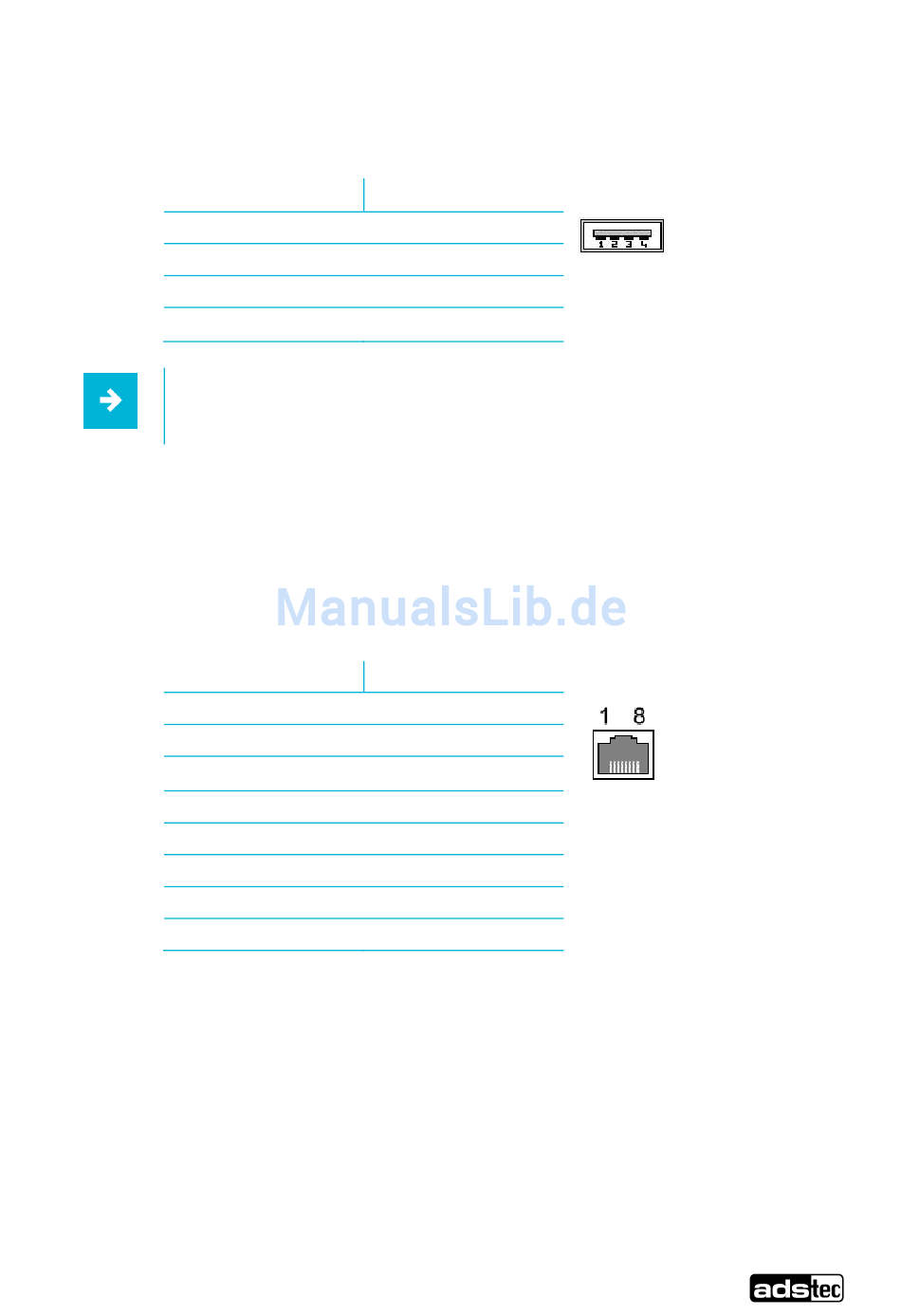

6.4 USB‐Anschlüsse
Die USB‐Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB‐Anschluss. Die Schnittstellen
entsprechen dem USB 2.0 Standard.
Pin‐Nummer
1
2
3
4
Hinweis:
Die USB‐ Schnittstellen lassen sich über das Software‐Tool Lock USB einzeln
sperren.
Pos: 30 /Datentechnik/Schnittstellen/PS2/Kombi Buchse für VMT 60xx @ 2\mod_1268840073235_6.doc @ 7482 @
Pos: 31 /Datentechnik/Schnittstellen/Netzwerkanschluss RJ45/Netzwerkanschluss RJ45 für VMT60xx @ 2\mod_1260451135970_6.doc @ 6856 @
6.5 Netzwerkanschluss (RJ45)
Wenn auf dem Gerät die zur Funktion notwendigen Treiber installiert sind, kann über den Ethernet 10/100/1000
BaseT‐Netzwerkanschluß das Bediensystem mit einem entsprechenden Netzwerkkabel in ein Ethernet‐Netzwerk
mit Unterstützung für 10/100/1000MBit eingebunden werden. Die Spezifikationen dieser Netzwerktopologie
sind dabei zu beachten. Sollten die für die Funktion notwendigen Treiber nicht installiert sein, können diese auf
der beiliegenden Service‐CD installiert werden.
Pin‐Nummer
1
2
3
4
5
6
7
8
Pos: 32 /Datentechnik/Schnittstellen/Funknetzwerkkarte/Funknetzwerkkarte für VMT 6000 Serie @ 2\mod_1260517076470_6.doc @ 6872 @
Pos: 33 /Datentechnik/Schnittstellen/Serielle Schnittstelle COM RS232/Serielle Schnittstelle COM (RS232) für VMT 60xx @ 1\mod_1246373571514_6.doc @ 5876 @
© ads‐tec GmbH • Raiffeisenstr.14 • 70771 Leinfelden‐Echterdingen
Signal‐Name
VDC
D ‐
D +
GND
Signal‐Name
TX +
TX ‐
RX +
NC
NC
RX ‐
NC
NC
