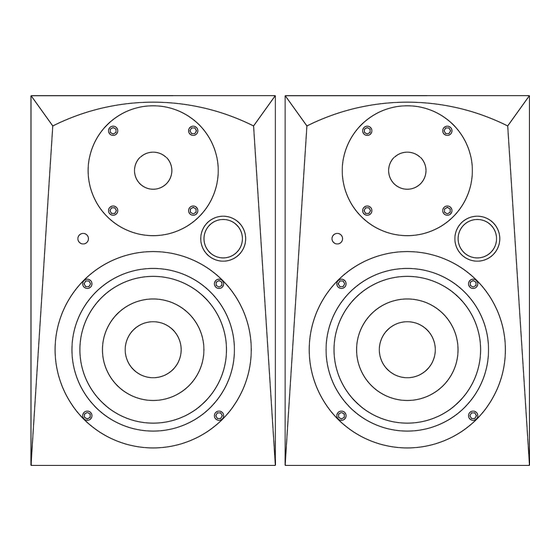

Omnitronic PMM-5 Bedienungsanleitung

Active studio monitors

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

BEDIENUNGSANLEITUNG
USER'S MANUAL
PMM-5
Active Studio Monitors
©
Copyright
Für weiteren Gebrauch aufbewahren!
Nachdruck verboten!
Keep this manual for future needs!
Reproduction prohibited!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Omnitronic PMM-5

  • Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL PMM-5 Active Studio Monitors © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
  • Seite 2: Inhaltsverzeichnis

    7. OPERATION ............................... 25 8. CLEANING AND MAINTENANCE ......................25 9. TECHNICAL SPECIFICATIONS......................... 26 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/26 11036463_V_1_0.DOC...
  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC PMM-Monitor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4 LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden.
  • Seite 5: Bestimmungsgemäße Verwendung

    Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen. In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen.
  • Seite 6 Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung gesichert werden. Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
  • Seite 7: Rechtliche Hinweise

    Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! 3.2 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend...
  • Seite 8: Geräteübersicht

    140 dB Düsentriebwerk in 25 Metern Entfernung Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3 dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt schon lange vor dem Erreichen der Schmerzgrenze ein! Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne".
  • Seite 9: Vorder- Und Rückseite

    4.2 Vorder- und Rückseite 5. INBETRIEBNAHME 5.1 Anschluss an die Musikquelle Diese Lautsprecherbox wird direkt an das Audio-Mischpult angeschlossen. Verbinden Sie dazu die Input- Buchse über eine Standard-Mikrofonleitung mit der Line-Ausgangsbuchse des Mischpults, der Soundkarte etc. Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden müssen alle Gerät ausgeschaltet sein und der Masterregler am Mischpult auf "0"...
  • Seite 10: Belegung Klinkenstecker

    Belegung symmetrische XLR-Leitung: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. Belegung Klinkenstecker: Symmetrischer 6,35 mm Unsymmetrischer 6,35 mm Mono-Klinkenstecker tereo -Klinkenstecker Tip = Tip = Signal (+) Plus-Phase (+)
  • Seite 11: Anschluss Ans Netz

    5.2 Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Zur Vermeidung von Brummschleifen sollten Sie das Gerät nur an "sauberen Strom" anschließen, also Sound-Geräte an einen Schaltkreis und Lichteffekte, Dimmerpacks etc. an einen separaten Schaltkreis. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International...
  • Seite 12: Raumanpassung

    Richten Sie die Monitore nicht frontal aus, sondern drehen Sie die Lautsprecher leicht zum Hörer hin. Um Reflektionen von der Decke oder vom Boden zu vermeiden, sollten sich der Hochtöner auf Ohrhöhe befinden. Installieren Sie die Monitore so, dass sich zwischen den beiden Boxen und dem Hörer ein gleichschenkliges Dreieck a = b = c bildet.
  • Seite 13: Bedienung

    Bitte versuchen Sie immer zuerst, eventuelle Klangverfärbungen durch optimale Installionsorte und –Positionen zu korrigieren. Acoustic Space bezieht sich auf eine Anpassung eine Anpassung Bassbereich, verschiedene Aufstellmöglichkeiten einzugehen. Raummitte, 0 dB @ 20-80 Hz Wandaufstellung, -2 dB @ 20-80 Hz Eckenaufstellung, -4 dB @ 20-80 Hz High Freq bezieht sich auf eine Anpassung im Höhenbereich, um auf verschiedene Raum- akustiken einzugehen.
  • Seite 14: Technische Daten

    2) An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein. 3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.
  • Seite 15: Introduction

    - download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC PMM-5. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Seite 16: Danger To Life

    DANGER TO LIFE! A crashing speaker-system can cause deadly accidents. All safety instructions given in this manual must be observed. Please note that speaker-systems could move due to bass-beats and vibrations. Furthermore, unintended pushes present further risk. This is why the speaker-system must always be secured against moving or the respective area has to be blocked.
  • Seite 17: Health Hazard

    HEALTH HAZARD! By operating this monitor-speaker, you can produce excessive sound pressure levels that may lead to permanent hearing loss. Keep away children and amateurs! There are no serviceable parts inside the speaker-system. Maintenance and service operations are only to be carried out by authorized dealers.
  • Seite 18: Legal Instructions

    DANGER! This speaker-system must never be suspended - Danger to Life due to crashing speaker-systems! Operation Operate the speaker-system only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the speaker-system. Most damages are the result of unprofessional operation! By operating speaker-systems with an amplifier, you can produce excessive sound pressure levels that may lead to permanent hearing loss.
  • Seite 19: Information On Hearing Loss

    This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! 3.2 Information on hearing loss More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music from protable cassette recorders and CD-players or discotheques.
  • Seite 20: Description Of The Device

    to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be compensated by hearing aids. Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in hearing sensitivity often remains.
  • Seite 21: Front And Rear Panel

    4.2 Front and rear panel 5. START-UP 5.1 Connection with the sound source This speaker-system is directly connected with the audio mixer. Connect the speaker-system via the Input- socket and a standard microphone lead with a line level output socket of your mixer, sound-card etc. Make sure that the power switch is set to "OFF".
  • Seite 22 Occupation balanced XLR-connection: Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+) 3 = Cold (-) Input Output For unbalanced use pin 1 and pin 3 have to be bridged Occupation jack plug: Unbalanced use of Balanced use of mono 1/4"...
  • Seite 23: Connection With The Mains

    5.2 Connection with the mains Connect the device to the mains with the power-plug. In order to avoid hum, do only connect this device with "clean power". This means connect sound devices to one AC circuit and lighting effects, dimmerpacks etc. to a separate AC circuit. The occupation of the connection-cables is as follows: Cable International...
  • Seite 24: Adapting The Monitors To The Room Acoustics

    Install your monitors in an isosceles triangle where the distances between the speakers and the listener are the same (a = b = c = ca. 90 cm). Depending on your taste or possibilities of installation, you can install the monitors vertically or horizontally. Keep a minimum distance of 9 cm to the next wall These monitors are magnetically shielded so that you can install them next to monitors, e.g.
  • Seite 25: Operation

    Acoustic Space F can be used for adjusting the bass in order to compensate different installation possibilities. Center, 0 dB @ 20-80 Hz Wall installation, -2 dB @ 20-80 Hz Corner installation, -4 dB @ 20-80 Hz High Frequency can be used for adjusting the HF in order to compensate different room acoustics.
  • Seite 26: Technical Specifications

    3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. We recommend a frequent cleaning of the speaker-system.
