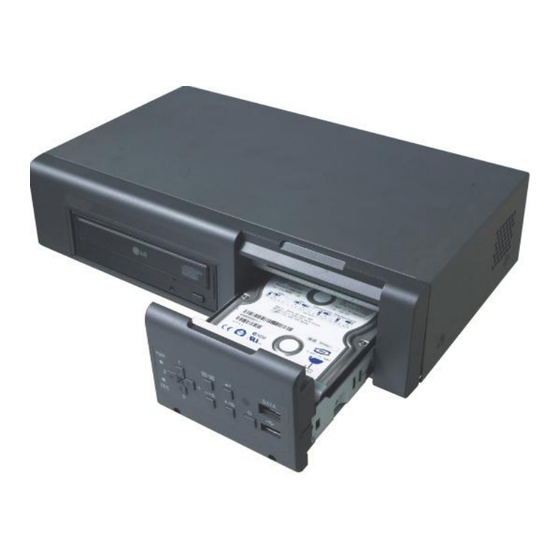

- Seite 1 BEDIENUNGSANLEITUNG Digital Video Rekorder SanStore Modelle: SanStore-4EM SanStore-8EM Version 1.4sfi/0511/dt/A5...
- Seite 2 SANYO VIDEO Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten. Irrtum und Technische Änderungen vorbehalten. SANTEC ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. Übrige evtl. genannte Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen Inhaber.
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung SanStore-4EM / SanStore-8EM Inhaltsverzeichnis 1. VORWORT 1.1 Erläuterung der verwendeten Symbole 1.2 Erläuterung der verwendeten Schreibweisen 1.3 Sicherheitshinweise und Vorsichtsmaßnahmen 1.4 Wichtige allgemeine Hinweise 1.4.1 Aufstellung und Installation 1.4.2 Reparatur und Wartung 1.4.3 Ersatzteile und Zubehör 1.5 Lieferumfang 1.6 Allgemeiner Hinweis 2. - Seite 4 Bedienungsanleitung SanStore-4EM / SanStore-8EM 7.3 Anwender-Funktionen 7.4 PTZ Kameramodelle 8. SUCHE UND WIEDERGABE 8.1 Suche nach Datum/Uhrzeit 8.2 Log-Liste, Search/Alarm, Motion Detection 9. BACKUP 9.1 Internes CD-RW Laufwerk 9.2 USB Memory Stick 9.3 Backup über eine Zeitspanne Technische Daten _________________________________________________________________________________...
-
Seite 5: Vorwort
Bedienungsanleitung SanStore-4EM / SanStore-8EM 1. VORWORT Bitte lesen Sie vor Inbetriebnahme des Gerätes dieses Handbuch sorgfältig durch und heben Sie es zugänglich und gut auffindbar als Nachschlagewerk für einen späteren Zeitpunkt auf. 1.1 Erläuterung der verwendeten Symbole Vorsicht: Lebensgefahr! Das Gefahrensymbol im Text weist auf lebensgefährliche Spannung hin, die zum Schaden von Mensch und Material führen können. -
Seite 6: Sicherheitshinweise Und Vorsichtsmaßnahmen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 1.3 Sicherheitshinweise und Vorsichtsmaßnahmen VORSICHT LEBENSGEFAHR NICHT ÖFFNEN VORSICHT: SETZEN SIE SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUS UND ÖFFNEN SIE NICHT DIE GEHÄUSEABDECKUNG ODER DIE GERÄTERÜCKSEITE. IM GERÄTEINNERN BEFINDEN SICH KEINE KOMPONENTEN, DIEGEWARTET WERDEN MÜSSEN. -
Seite 7: Wichtige Allgemeine Hinweise
Bedienungsanleitung SanStore-4EM / SanStore-8EM 1.4 Wichtige allgemeine Hinweise Bitte lesen Sie sich die nachfolgenden Hinweise sorgfältig durch. 1.4.1 Aufstellung und Installation Die Installation vor Ort sollte nur von qualifiziertem Wartungspersonal ausgeführt werden und muss den örtlichen Spezifikationen und Vorschriften entsprechen. -
Seite 8: Ersatzteile Und Zubehör
Bedienungsanleitung SanStore-4EM / SanStore-8EM Versuchen Sie niemals selbst Wartungsarbeiten selbst durchzuführen, da Sie sich gefährlichen Spannungen aussetzen können. Überlassen Sie diese Wartungsarbeiten qualifiziertem Personal. Achtung: Ein Öffnen des Gehäuses führt zwangsläufig zum Verlust der Garantie. Bitte nehmen Sie deshalb keine Arbeiten am Gerät selber vor, sondern wenden Sie sich an Ihren Fachhändler. -
Seite 9: Allgemeiner Hinweis
SANYO VIDEO Vertrieb AG. Die Rechte liegen beim jeweiligen Hersteller bzw. Markeninhaber. Die Abbildungen in diesem Benutzerhandbuch dienen zur besseren Erläuterung und können vom tatsächlichen Design abweichen. Irrtum und technische Änderungen vorbehalten. Das SANTEC Logo ist ein eingetragenes Warenzeichen der SANYO VIDEO Vertrieb AG. _________________________________________________________________________________ - Seite 9 -... -
Seite 10: Bedienelemente Und Anzeigen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 2. BEDIENELEMENTE UND ANZEIGEN 2.1 Vorderansicht eingebautes CD-RW oder DVD-RW Laufwerk 1. Statusanzeige: Zwei LED-Leuchten zeigen den Status des Videorekorders an: grün: Gerät ist in Betrieb rot: Aufnahmebereitschaft 2. Wiedergabe/Aufnahme: Diese Funktionen werden durch den Live-Modus oder den Wiedergabe-Modus definiert. - Seite 11 Bedienungsanleitung SanStore-4EM / SanStore-8EM Zeit-Auswahl, Wiedergabe-Stop: o Zeit-Auswahl: Mit dieser Taste können Sie im Menü die Aufnahmen nach einer bestimmten Uhrzeit durchsuchen. Verwenden Sie die Richtungstasten, um das Datum und die Uhrzeit auszuwählen. Drücken Sie die [ENTER]-Taste, um Ihre Auswahl wiederzugeben.
-
Seite 12: Anschlüsse Auf Der Geräterückseite
Bedienungsanleitung SanStore-4EM / SanStore-8EM 2.2 Anschlüsse auf der Geräterückseite 4 Kanäle: 8 Kanäle: 1. Kamera-Eingänge: BNC-Anschlüsse 7. RS-232C (D-SUB 9PIN) Buchse: Nur für Entwicklungszwecke. 2. Videoausgang: Spot-Monitor (BNC) 8. ALARM IN /OUT, RS422: Zum Anschluss 3. Videoausgang: Composite Video Out von Alarmgeräten. -
Seite 13: Fernbedienung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 2.3 Fernbedienung Rekorder- Erweiterte Suche Identifikation Zeit-Suche Information Backup Anzeige-Modus Schwenken/Neigen/Zoom Enter Abbruch / OSD aus Zoom Menü - Taste Rücklauf + Taste Stop Schnellvorlauf Aufnahmeprogrammierung an/aus Wiedergabe Aufnahme Step Ziffern und Buchstaben Hinweis: Die Taste „Erweiterte Suche“ („ext. search“) ist bei diesem Geräte-Typ nicht verfügbar. -
Seite 14: Virtuelle Tastatur Für Maus-Bedienung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 2.4 Virtuelle Tastatur für Maus-Bedienung Dieser Videorekorder kann mittels einer Maus bedient werden. Schließen Sie dazu eine Maus über den USB-Port an. Durch Klicken der rechten Maustaste während des Live-Bilds und der Wiedergabe sehen Sie folgende virtuelle Fernbedienung bzw. virtuelle Tastatur. -
Seite 15: Installation Und Anschlüsse
Bedienungsanleitung SanStore-4EM / SanStore-8EM 3. INSTALLATION UND ANSCHLÜSSE 3.1 Kamera, Monitor, Mikrofon, Alarmsensor und Netzkabel SENSOR Up to 4 cameras CAMERA#1 PC MONITOR PAN/TILT CAMERA MONITOR1 MONITOR2 RS-422 Anschluss: TX +/ - Anschluss einer Schwenk-/Neige-/Zoom-Kamera (PTZ-Kamera) _________________________________________________________________________________ - Seite 15 -... -
Seite 16: Festplatten-Anschluss
Bedienungsanleitung SanStore-4EM / SanStore-8EM 3.2 Festplatten-Anschluss Bitte stellen Sie sicher, dass die Festplatte fest mit dem Festplattenschacht verbunden ist. 1. Schrauben Sie die Unterseite der Festplatte mit den beiden beiliegenden Schrauben fest. 2. Schrauben Sie den Schacht mit den beiden beiliegenden Schrauben fest. -
Seite 17: Schnellstart
Bedienungsanleitung SanStore-4EM / SanStore-8EM 4. SCHNELLSTART Die Werkseinstellung des Passworts lautet „000000“. Einstellung des Datums und der Uhrzeit: Wenn der Rekorder das erste Mal in Betrieb genommen wird, stehen als Standardeinstellung das Datum und die Uhrzeit auf: 1. Januar 2006... -
Seite 18: Live-Bilder
Bedienungsanleitung SanStore-4EM / SanStore-8EM 5. LIVE-BILDER 5.1 Bildschirm-Übersicht Aufnahme- Modus Kamera-Nummer und Kamera-Name Ereignis- Anzeigen Statusleiste (1) (2) (3) Ereignis-Anzeigen (1) Alarm: Der Alarm wurde ausgelöst. Um das Symbol auszublenden, drücken Sie die [CANCEL]-Taste. (2) Bewegungserkennung (motion detection). Um das Symbol auszublenden, drücken Sie die [CANCEL]-Taste. -
Seite 19: Geteilte Bildschirm-Darstellung (Multi-Screen) Und Bildreihenfolge
Bedienungsanleitung SanStore-4EM / SanStore-8EM 5.2 Geteilte Bildschirm-Darstellung (Multi-Screen) und Bildreihenfolge 5.2.1 Bildschirm-Darstellung Wählen Sie eine beliebige Kamera für die Vollbild-Darstellung aus, indem Sie die Kamera- Nummer über das Zahlenfeld eingeben. 5.2.2 Geteilte Bildschirm-Darstellung (Multi-Screen) und Bildreihenfolge Drücken Sie die [DISPLAY]-Taste, um in die geteilte Bildschirm-Darstellung zu gelangen. -
Seite 20: Geteilte Bildschirm-Darstellung (Multi-Screen) Und Bildreihenfolge
Bedienungsanleitung SanStore-4EM / SanStore-8EM 5.3 Schnell-Buttons für Multi-Screen Anzeige 1. Drücken Sie auf der Fernbedienung die F1 Taste und dann eine Zahl. Beispiel: Drücken Sie die F1 Taste und dann die 8: Die 8-Bild Anzeige wird angezeigt. Hinweis: Für die 6-, 4-, 8-, 10-, 13-Bild-Anzeige muss „Split mode“ aktivierte sein, um diese Funktion nutzen zu können. -
Seite 21: Zoomen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 5.4 Zoomen Während der Livebild-Übertragung oder der Wiedergabe ist es möglich, einen Bildschirm- ausschnitt heran zu zoomen, um so eine Nahaufnahme darzustellen. Vorgehensweise: Um den digitalen Zoom zu aktivieren, wählen Sie zuerst die Vollbilddarstellung des entsprechenden Kamerabilds. -
Seite 22: Spot Monitor
Bedienungsanleitung SanStore-4EM / SanStore-8EM 5.5 Spot Monitor Zusätzlich zu dem eigentlichen Haupt-Monitor können Sie einen weiteren Spot-Monitor anschließen, um so – unabhängig vom Hauptmonitor – weitere Kanäle ansehen zu können. Vorgehensweise: Drücken Sie die [SPOT]-Taste auf der Fernbedienung und anschließend die Ziffern- Taste der Kamera, die Sie als Vollbild sehen möchten. -
Seite 23: Bedienung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6. BEDIENUNG 6.1 Überblick über das Hauptmenü Nachdem Sie den Rekorder eingeschaltet haben, erscheint nach ca. 30 Sekunden das Live- Bild auf dem Bildschirm. Drücken Sie die [MENU]-Taste, um ins Hauptmenü zu gelangen. Es erscheint ein Fenster, in dem Sie nach dem „Admin Password“ gefragt werden. Geben Sie entweder über die Zahlen-Tasten der Fernbedienung oder über die Tasten an der... -
Seite 24: Darstellungsmöglichkeiten
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.2 Darstellungsmöglichkeiten 6.2.1 Einstellung der Darstellung Vorgehensweise: ], um in das „ANZEIGE“ Menü zu Verwenden Sie die Richtungstasten [ gelangen. Drücken Sie anschließend die [ENTER]-Taste für die „ANZEIGE KONFIG.“ Ansicht. Mit den Links-/Rechts-Tasten [ gelangen Sie zum nächsten Thema. Das ausgewählte Thema ist dann fett gekennzeichnet:... -
Seite 25: Einstellung Der Reihenfolge (Auto Sequence)
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.2.2 Einstellung der Reihenfolge (Auto Sequence) Eigenschaft Standard Auswahlmöglichkeiten Wählen Sie aus, wie lange jede Kamera oder der geteilte [-, +] VERWEILZEIT 5 Sekunden Bildschirm angezeigt werden soll. Verwenden Sie hierzu die Tasten (1-30 Sekunden) keine Wählen Sie die Ansichten aus, die der Reihe nach angezeigt... -
Seite 26: Bildschirmschoner
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.2.3 Bildschirmschoner Eigenschaft Standard Auswahlmöglichkeit Wählen Sie “ON”, wenn Sie den Bildschirmschoner aktivieren EINSATZ wollen. 00:00-00:00 Geben Sie die Anfangs- und Endzeit am heutigen Tag für den ZEIT Bildschirmschoner ein. Wählen Sie die Dauer aus, nach der der Bildschirmschoner aktiv WAIT 5 Min. -
Seite 27: Kamera-Einstellungen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.3 Kamera-Einstellungen Vorgehensweise: um den Menüpunkt „KAMERA“ Verwenden Sie die Richtungstasten [ auszuwählen. Bestätigen Sie anschließend mit der [ENTER]-Taste. Verwenden Sie die Links-/Rechts-Tasten [ ] oder die Zahlentasten, um die Kamera auszuwählen, die Sie konfigurieren möchten. - Seite 28 Bedienungsanleitung SanStore-4EM / SanStore-8EM Um das Menü zu verlassen und die Änderungen zu speichern, drücken Sie die [ENTER]-Taste. Um das Menü ohne Speicherung der Änderungen zu verlassen, drücken Sie die [CANCEL]-Taste. Eingabe von Buchstaben über die Zahlentasten: 1x Taste 2x Taste...
-
Seite 29: Bewegungsaufzeichnung (Motion Detection)
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.4 Bewegungsaufzeichnung (Motion Detection) Vorgehensweise: um den Menüpunkt „BEWEGUNG“ Verwenden Sie die Richtungstasten [ auszuwählen. Bestätigen Sie anschließend mit der [ENTER]-Taste. Verwenden Sie die Links-/Rechts-Tasten [ ] oder die Zahlentasten, um die Kamera auszuwählen, die Sie konfigurieren möchten. - Seite 30 Bedienungsanleitung SanStore-4EM / SanStore-8EM Eigenschaft Auswahlmöglichkeiten Bestimmen Sie die Aufzeichnungsdauer, wenn Bewegung erkannt wird AUFZ. ZEIT (10-300 Sekunden). KAMERA Verwenden Sie die Links-/Rechts-Tasten [ ] oder die Zahlentasten, um die AUSWAHL Kamera auszuwählen, die Sie konfigurieren möchten. Wählen Sie den Empfindlichkeitsgrad aus: Level 1 = geringe Empfindlichkeit, EMPFINDLICH.
- Seite 31 Bedienungsanleitung SanStore-4EM / SanStore-8EM Drücken Sie die [ENTER]-Taste, um die Änderungen zu speichern und das Menü zu verlassen. Gehen Sie dann zum Menüpunkt „AUFNAHME“. Wählen Sie „EIN“ oder „AUS“, um die Bewegungserkennung pro Kamera einzurichten: Drücken Sie die [REC]-Taste, damit die Bewegungsaufzeichnung startet (gemäß der eingestellten Aufnahmequalität und Bildwechselfrequenz bei Bewegungserkennung).
-
Seite 32: Normale Aufzeichnung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.5 Normale Aufzeichnung Der Videorekorder ist mit einer Reihe von Grundeinstellungen ab Werk ausgestattet. Somit ist der Rekorder gleich nach seiner Installierung zur Aufnahme bereit (hierzu die [REC]-Taste drücken). Als Grundeinstellung sind der Audio-Alarm und die Bewegungserkennung ausgeschaltet. - Seite 33 Bedienungsanleitung SanStore-4EM / SanStore-8EM Drücken Sie die [REC]-Taste. Es leuchtet ein rotes Licht auf der Gerätevorderseite auf und die Aufzeichnung beginnt. Um die Aufzeichnung zu stoppen, drücken Sie [STOP] auf der Fernbedienung oder nochmal die [REC]-Taste an der Gerätevorderseite. Hinweis: Die geschätzte Aufnahmezeit variiert aufgrund der Bildqualität und der Erfassungsrate und...
-
Seite 34: Alarm-Aufzeichnung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.6 Alarm-Aufzeichnung Bevor Sie Alarm-Aufzeichnungen starten, prüfen Sie bitte zuerst die Alarm-Einstellungen. Bitte beachten Sie, dass die Alarm-Aufzeichnung unabhängig von anderen Aufzeichnungen geschieht. Die Alarm-Aufzeichnung kann beginnen, sobald diese aktiviert wurde. 6.6.1 Aufzeichnungseinstellung Vorgehensweise: um den Menüpunkt „ALARM“... -
Seite 35: Alarm-Einstellung
Bedienungsanleitung SanStore-4EM / SanStore-8EM Einstellung 6.6.2 Alarm- Eigenschaft Auswahlmöglichkeiten Bestimmen Sie die Aufnahmelänge, nachdem der Alarm ausgelöst wurde AUFZ. ZEIT (10-300 Sekunden). “ALLE”: Alle Alarm-aktivierten Kanäle beginnen mit der Aufzeichnung, wenn ein Alarm ausgelöst wird. AUF. KAMERA “1:1: Aufzeichnung erfolgt auf dem Kanal, auf dem der Alarm ausgelöst wurde. -
Seite 36: Alarm-Aktivierung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.6.3 Alarm-Aktivierung Wählen Sie die Alarm-Aktivierung aus („Aufz. Aktiv.“). „Mode 1“ bis „Mode 4“ steht für 4 Alarmprogrammierungen. Zeitplan Beispiel 1: RECORD Alarm Beschreibung Normal Motion Normal Drücken Sie die [REC]-Taste, damit die Alarm-Aufzeichnung gemäß der eingestellten Konfigurationen (Aufnahmequalität= super;... - Seite 37 Bedienungsanleitung SanStore-4EM / SanStore-8EM Beispiel 2: RECORD Alarm Beschreibung Normal Motion Normal Drücken Sie die [REC]-Taste, so dass die normale Aufzeichnung mit hoher („high“) Bildqualität mit 3F/S ohne Audio startet. Wird der Alarm auf diesem Kanal ausgelöst, so wechselt die Aufnahmequalität zu “super”...
-
Seite 38: Zeitplan
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.7 Zeitplan Die unten dargestellte Rubrik „Diagramm“ zeigt eine grafische Darstellung des Aufnahmemodus für Mode 1-4. Vorgehensweise: um den Menüpunkt „SCHEDULE“ Verwenden Sie die Richtungstasten [ auszuwählen. Bestätigen Sie anschließend mit der [ENTER]-Taste. Verwenden Sie die Links-/Rechts-Tasten [ ], um zum nächsten Thema zu... - Seite 39 Bedienungsanleitung SanStore-4EM / SanStore-8EM Legen Sie die Aufnahmedaten fest: o BEGINN: Anfangszeit der Aufzeichnung o ENDE: Endzeit der Aufnahme. Die Endzeit darf nicht vor oder gleich der Anfangszeit sein, sondern muss später als die Anfangszeit sein. o MODUS: Bis zu 4 verschiedene Aufnahme-Modi können vorab festgelegt Werden (Mode 1-4).
- Seite 40 Bedienungsanleitung SanStore-4EM / SanStore-8EM Zusammenfassung der Aufnahme-Kombinationsmöglichkeiten: AUFNAHME ALARM ZEITPLAN AUFNAHME MODUS MENÜ KAMERA EIN BEWEG. EIN. Normal Modi 1~4 Modi 1~4 Kamera EIN Normal AUFNAME Bewegung AUFNAME Alarm ALARM Zeitplan ZEITPLAN Zeitplan Bewegung ZEITPLAN Normal und Alarm AUFNAHME & ALARM Bewegung und Alarm AUFNAHME &...
-
Seite 41: Netzwerk-Einstellungen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.8 Netzwerk-Einstellungen Es gibt festgelegte (statische) und eine dynamische Netzwerk-Einstellung. Bei der festgelegten Netzwerk-Einstellung gibt es eine IP-Adresse, die für die gesamte Vertragsdauer der Internet-Nutzung gleich bleibt, während bei der dynamischen Einstellung sich die IP-Adresse in bestimmten zeitlichen Abständen ändert oder immer dann ändert, wenn eine neue Verbindung über das Modem erstellt wird. - Seite 42 Bedienungsanleitung SanStore-4EM / SanStore-8EM Um die Verbindung des Videorekorders ans Netzwerk mittels DHCP zu erstellen, wählen Sie DHCP aus: Router Dynamische IP Videorekorder Videorekorder _________________________________________________________________________________ - Seite 42 -...
-
Seite 43: E-Mail
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.8.2 E-Mail Der Videorekorder kann E-Mails an bis zu 5 verschiedene Empfänger verschicken, wenn einer der folgenden Vorfälle eintreten sollte: Fehler bei einer Bilddatei, Verlust des Videobilds, Verlust der Betriebsspannung (wenn die Stromversorgung wieder hergestellt ist) oder Festplattenfehler. -
Seite 44: Ddns
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.8.3 DDNS Eigenschaft Auswahlmöglichkeiten AUS:DDNS ist deaktiviert. EINSATZ STANDARD: wird nicht unterstützt. DYNDNS: Zur Verwendung der “Dyndns.com” Domain. Geben Sie den Domain-Namen ein, wenn Sie “Dyndns” verwenden, oder Domain-Name aber Ihre eigene Domain. Benutzer ID Geben Sie die Benutzer-ID für das DDNS ein. -
Seite 45: Diverses
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.8.4 Diverses Eigenschaft Auswahlmöglichkeiten Als Standardeinstellung ist “Unbegrenzt” eingerichtet. Wählen Sie aus dem BANDBREITE Bereich “64 KBPS - 8 MBPS”. Kein Antwort für Ping. Standardeinstellung ist “OFF”. PING BLOCK Keine Antwort für Auto-Scan von Software. Standardeinstellung ist „OFF“. -
Seite 46: System-Einstellungen
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9 System-Einstellungen 6.9.1 General um den Menüpunkt „SYSTEM“ Verwenden Sie die Richtungstasten [ auszuwählen. Bestätigen Sie anschließend mit der [ENTER]-Taste. Verwenden Sie die Links-/Rechts-Tasten [ ], um zum nächsten Thema zu gelangen. Verwenden Sie die Runter-Taste [] zur Auswahl der gewünschten Eigenschaft. - Seite 47 Bedienungsanleitung SanStore-4EM / SanStore-8EM Eigenschaft Auswahlmöglichkeiten Um den Videorekorder mit der Fernbedienung bedienen zu können, halten Sie die Taste [DVR ID] gedrückt und geben Sie gleichzeitig die gewünschte Rekorder-Nummer ein. Beispiel: Geben Sie “05” ein, wenn Sie den Rekorder mit der ID „05“ auswählen wollen; geben Sie „43“ für die Rekorder-ID „43“ ein, SYSTEM ID usw.
-
Seite 48: Zeit
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9.2 Zeit Eigenschaft Auswahlmöglichkeit Wenn mehrere Videorekorder installiert und über ein Netzwerk verbunden sind, kann einer der Rekorder als Hauptuhr fungieren. Dieses Gerät steuert dann das Datum und die Uhrzeit für alle anderen Geräte. ZEIT SYNC EIN: Die Uhrzeit ist als Nebenuhr eingestellt. -
Seite 49: Konto
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9.3 Konto Der Administrator kann die Zugriffsrechte für jeden Benutzer definieren. Wählen Sie die Benutzer („user 1-5“) und anschließend „EIN“ oder „AUS“ für die „Aktivieren“-Funktion. Wenn der Zugriff gestattet ist, können individuell die Benutzereinrichtungen abgefragt werden: „Überwachung“, „Wiedergabe“, „Backup“, „Netzwerk“, „Konfiguration (Einstellung des... -
Seite 50: Disk
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9.4 Disk Eigenschaft Auswahlmöglichkeit 1. Stoppen Sie den Videorekorder komplett, bevor Sie die Festplatte formatieren. 2. Verwenden Sie die [-, +] Tasten, um den Datenträger auszuwählen: HDD intern, Extern – CD/DVD-RW, USB (vorn). 3. Verwenden Sie die Runter-Taste [], um zu zu gelangen. -
Seite 51: Update
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9.5 Update 1. Sie können den Videorekorder mit der neuesten Firmware updaten. Speichern Sie dazu die Firmware auf einen USB-Stick. Hinweis: Bitte stellen Sie sicher, dass alle Dateien komplett auf den Stick geladen werden. 2. Stecken Sie den USB-Stick an der Gerätevorderseite ein. -
Seite 52: Info
Bedienungsanleitung SanStore-4EM / SanStore-8EM 6.9.6 INFO Drücken Sie die [INFO]-Taste auf der Fernbedienung, um in die Informationsanzeige zu gelangen. Hier können keine Einstellungen vorgenommen werden, sondern es fasst folgende Geräte-Informationen zusammen: Eigenschaft Status MODELL Zeigt die Kanal-Nummer und die Datenkompression an. -
Seite 53: Pan/Tilt/Zoom (Ptz) Bedienung
Bedienungsanleitung SanStore-4EM / SanStore-8EM 7. PAN/TILT/ZOOM (PTZ) BEDIENUNG 7.1 PTZ Menü Um die Pan/Tilt Funktion (Schwenk-/Neigefunktion) zu aktivieren, zeigen Sie die gewünschte Kamera als Vollbild an. Drücken Sie dann die [PTZ]-Taste auf der Fernbedienung. Das folgende Fenster erscheint: Taste Beschreibung Drücken Sie die [ENTER]-Taste, um in das “HILFE”... -
Seite 54: Preset Und Tour
Bedienungsanleitung SanStore-4EM / SanStore-8EM Die [MENU]-Taste ist der Ausgangspunkt für alle anderen Tasten/Funktionen. Wenn Sie sich im PTZ-Modus befinden, gelten die Tasten für die PTZ-Einstellungen. Hinweis: Bevor Sie PTZ-Einstellungen vornehmen, prüfen Sie bitte folgendes: RS-422/485 Buchse und Kamera-Jumper Einstellungen Geben Sie im Display-Menü die PTZ Kamera-ID und Protokoll ein. -
Seite 55: Ptz Kameramodelle
Bedienungsanleitung SanStore-4EM / SanStore-8EM 7.4 PTZ Kameramodelle Esc/ Kamera Name Speed Preset Go to Tour A. Pan A.Tilt Enter NUVICO, NV 9600 BPS MERIT LILIN, PIH- 7000/7600 VCL, Orbiter Microsphere SAMSUNG, SCC-641 NEC, NC-21D SUNKWANG, SK2107 RESERVED D-MAX, PTZ PROTOCOL... - Seite 56 Bedienungsanleitung SanStore-4EM / SanStore-8EM Hinweis: Die Geschwindigkeit für Schwenken/Neigen lässt sich von 0-8 einstellen: 1 = langsam, 8 = schnell Ist die Geschwindigkeit auf 0 eingestellt und Sie halten die Taste gedrückt, so erhöht sich die Geschwindigkeit, bis Sie aufhören zu drücken.
-
Seite 57: Suche Und Wiedergabe
Bedienungsanleitung SanStore-4EM / SanStore-8EM 8. SUCHE UND WIEDERGABE 8.1 Suche nach Datum/Uhrzeit Drücken Sie die [TIME SEARCH ] Taste, um die Wiedergabe zu starten. Ein Kalender mit Suchfunktion nach Datum und Uhrzeit erscheint: Verwenden Sie die Links-/Rechts []-Tasten, um in die Monats-/Jahresanzeige zu gelangen. -
Seite 58: Log-Liste, Search/Alarm, Motion Detection
Bedienungsanleitung SanStore-4EM / SanStore-8EM 8.2 Log-Liste, Search/Alarm, Motion Detection Mit den Logs (Protokollen) kann nach einem bestimmten Zeitpunkt oder Augenblick in der Videoaufzeichnung gesucht und diese angesehen werden. Alarm, Bewegung (motion), Verlust der Videoaufzeichnung (video loss) und systembezogene Logs können gesucht und zum Zeitpunkt des Vorfalls wiedergegeben werden. -
Seite 59: Backup
Bedienungsanleitung SanStore-4EM / SanStore-8EM 9. BACKUP 9.1 Internes CD-RW Laufwerk Der Rekorder (SanStore-4/8EM) verfügt bereits über ein eingebautes CD-RW Laufwerk, über das leicht ein Backup laufen kann. Außerdem kann über dieses Laufwerk eine Backup CD gelesen werden, um bereits gespeicherte Backup Daten anzusehen. -
Seite 60: Usb Memory Stick
Bedienungsanleitung SanStore-4EM / SanStore-8EM Falls nicht genügend Speicher auf der CD/DVD vorhanden sein sollte, wirft der Rekorder die CD/DVD automatisch aus, wenn sie voll ist. Wird eine neue CD/DVD eingeführt, wird der Backup Vorgang fortgesetzt. Hinweis: Während des Backups sollte keine Aufnahme laufen. -
Seite 61: Backup Über Eine Zeitspanne
Bedienungsanleitung SanStore-4EM / SanStore-8EM 9.3 Backup über eine Zeitspanne Es ist möglich, einen Backup über eine bestimmte Zeitspanne automatisch laufen zu lassen. Gehen Sie ins „Time Search“ Menü. Drücken Sie die [ - ]-Taste, um die Startzeit des Backups auszuwählen. -
Seite 62: Technische Daten
Bedienungsanleitung SanStore-4EM / SanStore-8EM Technische Daten Modell SanStore-EM Digital Videorekorder Spezifikation 4 Kanäle 8 Kanäle Video Eingang/ Loop Out Monitor, VGA, SPOT-OUT Video Ausgang MPEG 4 Komprimierung PAL 720x576 Auflösung des Live-Bilds Alarmein-/ausgang (Relay) Betriebssystem EMBEDDED LINUX System-Steuerung Tastatur, IR-Fernbedienung, SanView Software Live-Bild 4/8 Kanäle Echtzeit... - Seite 63 Bedienungsanleitung SanStore-4EM / SanStore-8EM Notizen _________________________________________________________________________________ - Seite 63 -...
- Seite 64 Ihr Fachhändler: __________________________________________________________________________ www.santec-video.com...
