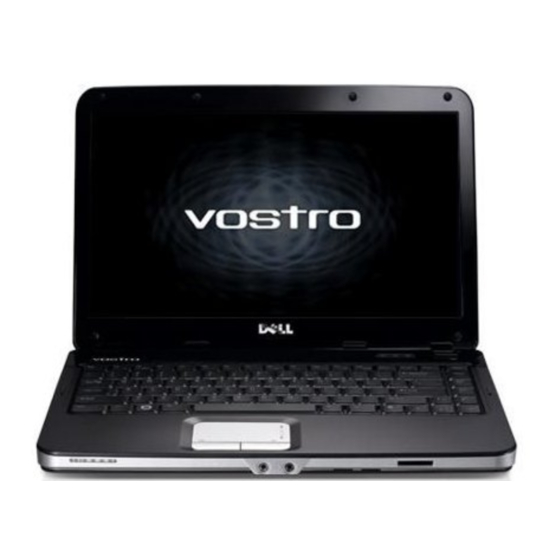

Dell Vostro 1014 Servicehandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Vostro 1014
  6. Servicehandbuch
Dell Vostro 1014 Servicehandbuch

Dell Vostro 1014 Servicehandbuch

Vorschau ausblenden Andere Handbücher für Vostro 1014:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell™ Vostro™ 1014/1015 Service-Handbuch
Arbeiten am Computer
Hinzufügen und Austauschen von Komponenten
Technische Daten
Diagnose
System-Setup
 Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.
VORSICHTSHINWEIS:
Ein VORSICHTSHINWEIS macht aufmerksam auf mögliche Beschädigung der Hardware oder Verlust von Daten bei
Nichtbefolgung von Anweisungen.
WARNUNG:
Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.
Wenn Sie einen Dell™-Computer der n-Reihe besitzen, sind sämtliche Verweise in diesem Dokument auf Microsoft® Windows®- Betriebssysteme nicht
zutreffend.
Irrtümer und technische Änderungen vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
Marken in diesem Text: Dell, das DELL Logo und Vostro sind Marken von Dell Inc.; Intel, Celeron und Core sind Marken oder eingetragene Marken von Intel Corporation; Bluetooth
ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell in Lizenz verwendet; Microsoft, Windows, Windows Vista und die Windows Vista-Startschaltfläche sind Marken
oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Adobe, das Adobe-Logo und Adobe Flash Player sind Marken von Adobe Systems
Incorporated.
Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf
Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
November 2009     Rev. A00





Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Vostro 1014

Inhaltszusammenfassung für Dell Vostro 1014

  • Seite 1 Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt. Marken in diesem Text: Dell, das DELL Logo und Vostro sind Marken von Dell Inc.; Intel, Celeron und Core sind Marken oder eingetragene Marken von Intel Corporation; Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und wird von Dell in Lizenz verwendet; Microsoft, Windows, Windows Vista und die Windows Vista-Startschaltfläche sind Marken oder eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Adobe, das Adobe-Logo und Adobe Flash Player sind Marken von Adobe Systems...

  • Seite 2: Service-Abdeckung

    Zurück zum Inhaltsverzeichnis Service-Abdeckung Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der Service-Abdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die sechs Schrauben, mit denen die Service-Abdeckung am Computer befestigt ist.

  • Seite 3: Einsetzen Der Service-Abdeckung

    4. Entfernen Sie die Service-Abdeckung vom Computer. Einsetzen der Service-Abdeckung Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Service-Abdeckung einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 4: Entfernen Des Akkus

    Zurück zum Inhaltsverzeichnis Akku Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Entfernen des Akkus 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers.   2. Drehen Sie den Computer auf die andere Seite, so dass die Computerunterseite in ihre Richtung weist.

  • Seite 5: Einsetzen Des Akkus

    4. Heben Sie den Akku aus dem Computer. Einsetzen des Akkus Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um den Akku einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 6: Integrierte Karte Mit Bluetooth® Wireless-Technologie

    Zurück zum Inhaltsverzeichnis Integrierte Karte mit Bluetooth® Wireless-Technologie Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der Bluetooth Wireless-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk.

  • Seite 7: Einsetzen Der Bluetooth-Karte

    12. Lösen Sie das Kabel der Bluetooth-Karte aus der Führungsrille, heben Sie die Bluetooth-Karte an und entfernen Sie sie aus dem Computer. Einsetzen der Bluetooth-Karte Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Bluetooth-Karte einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 8: Entfernen Der Knopfzellenbatterie

    Zurück zum Inhaltsverzeichnis Knopfzellenbatterie Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5. Entfernen Sie die WLAN-Karte.

  • Seite 9: Einsetzen Der Knopfzellenbatterie

    11. Trennen Sie das Kabel der Knopfzellenbatterie vom Anschluss auf der Systemplatine, heben Sie die Knopfzellenbatterie an und entfernen Sie sie aus dem Computer.   Einsetzen der Knopfzellenbatterie Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Knopfzellenbatterie einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 10: Bedienfeldabdeckung

    Zurück zum Inhaltsverzeichnis Bedienfeldabdeckung Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Vostro 1014     Vostro 1015 Vostro 1014 Entfernen der Bedienfeldabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die drei Schrauben der Bedienfeldabdeckung auf der Unterseite des Computers.

  • Seite 11: Einsetzen Der Bedienfeldabdeckung

    5. Drehen Sie den Computer herum und öffnen Sie das Display.  6. Entfernen Sie die Bedienfeldabdeckung vom Computer. Einsetzen der Bedienfeldabdeckung Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Bedienfeldabdeckung einzusetzen. Vostro 1015 Entfernen der Bedienfeldabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku.
  • Seite 12 3. Entfernen Sie die acht Schrauben der Bedienfeldabdeckung auf der Unterseite des Computers. 4. Drehen Sie den Computer herum und öffnen Sie das Display.  5. Entfernen Sie die Bedienfeldabdeckung vom Computer. Einsetzen der Bedienfeldabdeckung...
  • Seite 13 Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Bedienfeldabdeckung einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 14: Entfernen Des Prozessorlüfters

    Zurück zum Inhaltsverzeichnis Prozessorlüfter Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen des Prozessorlüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5. Entfernen Sie die WLAN-Karte.
  • Seite 15 11. Entfernen Sie die Schraube, mit der der Prozessorlüfter am Computer befestigt ist. 12. Heben Sie den Prozessorlüfter aus dem Computer. ...

  • Seite 16: Einsetzen Des Prozessorlüfters

    Einsetzen des Prozessorlüfters Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um den Prozessorlüfter einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 17: Entfernen Der Expresscard

    Zurück zum Inhaltsverzeichnis ExpressCard Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der ExpressCard 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Drücken Sie auf die ExpressCard, um sie aus dem Steckplatz im Computer zu lösen. 3. Ziehen Sie die ExpressCard aus dem Computer.

  • Seite 18: Einsetzen Der Expresscard

    Einsetzen der ExpressCard Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die ExpressCard einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 19: Entfernen Der Festplattenbaugruppe

    Zurück zum Inhaltsverzeichnis Festplattenlaufwerk Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Entfernen der Festplattenbaugruppe   Einsetzen des Festplattenhalters     Einsetzen der Festplattenbaugruppe   Entfernen des Festplattenzwischensteckers     Entfernen des Festplattenhalters   Einsetzen des Festplattenzwischensteckers   Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers.

  • Seite 20: Einsetzen Der Festplattenbaugruppe

    5. Ziehen Sie die Kunststofflasche zur Festplattenbaugruppe hin, um den Festplattenzwischenstecker vom Anschluss auf der Systemplatine zu lösen.  6. Heben Sie die Festplattenbaugruppe aus dem Computer heraus. Einsetzen der Festplattenbaugruppe Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Festplattenbaugruppe im Computer einzusetzen. Entfernen des Festplattenhalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4.

  • Seite 21: Einsetzen Des Festplattenhalters

    5. Entfernen Sie die vier Schrauben (zwei auf jeder Seite des Halters), mit der die Festplatte am Halter befestigt ist. 6. Heben Sie den Festplattenhalter vom Laufwerk ab.   Einsetzen des Festplattenhalters...

  • Seite 22: Entfernen Des Festplattenzwischensteckers

    Führen Sie den obenstehenden Vorgang in umgekehrter Reihenfolge aus, um das Laufwerk im Festplattenhalter einzusetzen. Entfernen des Festplattenzwischensteckers 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5. Ziehen Sie den Zwischenstecker vorsichtig von der Festplatte ab.  ...

  • Seite 23: Entfernen Des Kühlkörpers

    Zurück zum Inhaltsverzeichnis Kühlkörper Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen des Kühlkörpers 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entfernen Sie die ExpressCard (sofern vorhanden). 3. Entfernen Sie die Speicherkarte (sofern vorhanden). 4. Entnehmen Sie den Akku.

  • Seite 24: Einsetzen Des Kühlkörpers

    18. Entfernen Sie den Kühlkörper von der Systemplatine. Einsetzen des Kühlkörpers Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um den Kühlkörper einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 25: Entfernen Der E/A-Platine

    Zurück zum Inhaltsverzeichnis E/A-Platine Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der E/A-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5. Entfernen Sie die WLAN-Karte.
  • Seite 26 11. Trennen Sie das Modemkabel vom Anschluss auf der E/A-Platine. 12. Heben Sie die E/A-Platine heraus und entfernen Sie sie vom Computer.

  • Seite 27: Einsetzen Der E/A-Platine

      Einsetzen der E/A-Platine Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die E/A-Platine einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 28: Entfernen Der Tastatur

    Zurück zum Inhaltsverzeichnis Tastatur Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Bedienfeldabdeckung. 4. Entfernen Sie die zwei Schrauben, mit denen die Tastatur am Computer befestigt ist.
  • Seite 29 ANMERKUNG: Heben Sie die Tastatur vorsichtig an, um sicherzustellen, dass nicht am Tastaturkabel gezogen wird.   6. Drehen Sie den Tastaturdatenclip, um das Tastaturkabel vom Anschluss auf der Systemplatine zu trennen. 7. Entfernen Sie die Tastatur aus dem Computer.  ...

  • Seite 30: Einsetzen Der Tastatur

    Einsetzen der Tastatur Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Tastatur einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 31: Entfernen Der Displaybaugruppe

    Zurück zum Inhaltsverzeichnis Display Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Entfernen der Displaybaugruppe   Einsetzen der LED-Displayeinheit   Einsetzen der Displaybaugruppe   Entfernen der Displaykamera   Entfernen des Displayrahmens   Einsetzen der Displaykamera   Einsetzen des Displayrahmens   Entfernen des Display-Inverterkabels   Entfernen der LED-Displayeinheit   Einsetzen des Display-Inverterkabels   Entfernen der Displaybaugruppe 1.
  • Seite 32 9. Entfernen Sie die zwei Schrauben, mit denen die Displaybaugruppe auf der Unterseite der Computerbodengruppe befestigt ist. 10. Drehen Sie den Computer auf die richtige Seite und öffnen Sie das Display.  11. Entfernen Sie das Wireless-Kabel aus den Führungshaltern. ...
  • Seite 33 12. Drehen Sie die Kabelklemme des Display-Inverterkabels, um das Display-Inverterkabel zu trennen. 13. Entfernen Sie die zwei Schrauben, mit denen die Displaybaugruppe auf der Oberseite der Computerbodengruppe befestigt ist. 14. Heben Sie die Displaybaugruppe vom Computer ab. Stellen Sie sicher, dass alle Kabel vorsichtig vom Computer abgenommen werden.

  • Seite 34: Einsetzen Der Displaybaugruppe

      Einsetzen der Displaybaugruppe Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Displaybaugruppe einzusetzen. Entfernen des Displayrahmens 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5. Entfernen Sie die WLAN-Karte. 6.
  • Seite 35 9. Entfernen Sie mit einer Kunststoffspitze die sechs Schraubabdeckungen aus Gummi von der Displaybaugruppe. 10. Entfernen Sie die sechs Schrauben der Displaybaugruppe.

  • Seite 36: Einsetzen Des Displayrahmens

    11. Entfernen Sie den Displayrahmen.   Einsetzen des Displayrahmens Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um den Displayrahmen an der Displaybaugruppe anzubringen. Entfernen der LED-Displayeinheit 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk. 5.
  • Seite 37 8. Entfernen Sie die Displaybaugruppe. 9. Entfernen Sie den Displayrahmen. 10. Entfernen Sie die vier Schrauben, mit denen die Displayeinheit an der Displaybaugruppe befestigt ist. 11. Trennen Sie das Kabel der Displaykamera.

  • Seite 38: Einsetzen Der Led-Displayeinheit

    12. Heben Sie die LED-Displayeinheit von der Displaybaugruppe ab.   Einsetzen der LED-Displayeinheit Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die LED-Displayeinheit einzusetzen. Entfernen der Displaykamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4.

  • Seite 39: Einsetzen Der Displaykamera

    11. Entfernen Sie die zwei Schrauben, mit denen die Displaykamera an der Displaybaugruppe befestigt ist. 12. Heben Sie die Displaykamera von der Displaybaugruppe ab. 13. Entfernen Sie die zwei Schrauben, mit denen der Halter an der Displaykamera befestigt ist.   Einsetzen der Displaykamera Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Displaykamera mit dem Halter zu verbinden und danach an der ...

  • Seite 40: Einsetzen Des Display-Inverterkabels

    11. Entfernen Sie die zwei Schrauben, mit denen die Displaykamera an der LED-Displayeinheit befestigt ist. 12. Lösen und entfernen Sie vorsichtig das Display-Inverterkabel von der LED-Displayeinheit.   Einsetzen des Display-Inverterkabels Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um das Display-Inverterkabel einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 41: Entfernen Der Systemplatine

    Zurück zum Inhaltsverzeichnis Systemplatine Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Vostro 1014     Vostro 1015 Vostro 1014 Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entfernen Sie die ExpressCard. 3. Entfernen Sie die Speicherkarte.
  • Seite 42 17. Trennen Sie das Stromversorgungskabel von der Systemplatine. 18. Entfernen Sie die fünf Schrauben, mit denen die Systemplatine am Computergehäuse befestigt ist. ...

  • Seite 43: Einsetzen Der Systemplatine

    19. Heben Sie die Systemplatine an und entfernen Sie sie aus dem Computergehäuse. Einsetzen der Systemplatine Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Systemplatine einzusetzen. Vostro 1015 Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers.
  • Seite 44 2. Entfernen Sie die ExpressCard. 3. Entfernen Sie die Speicherkarte. 4. Entnehmen Sie den Akku. 5. Entfernen Sie die Service-Abdeckung. 6. Entfernen Sie das Festplattenlaufwerk. 7. Entfernen Sie die Speichermodule. 8. Entfernen Sie die WLAN-Karte. 9. Entfernen Sie die Bedienfeldabdeckung. 10.
  • Seite 45 18. Entfernen Sie die sechs Schrauben, mit denen die Systemplatine am Computergehäuse befestigt ist.  19. Heben Sie die Systemplatine an und entfernen Sie sie aus dem Computergehäuse. ...
  • Seite 46 Einsetzen der Systemplatine Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Systemplatine einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 47: Entfernen Von Speichermodulen

    Zurück zum Inhaltsverzeichnis Speicher Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen von Speichermodulen 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Drücken Sie die Sicherungsklammern auf beiden Seiten des ersten Speichermodulsockels vorsichtig mit den Fingerspitzen auseinander, bis sich das  erste Modul löst. 5. Ziehen Sie das erste Speichermodul aus seinem Sockel und entfernen Sie das Modul vom Computer.

  • Seite 48: Einsetzen Eines Speichermoduls

    6. Wiederholen Sie die Schritte 4 und 5, um das zweite Speichermodul zu entfernen. Einsetzen eines Speichermoduls VORSICHTSHINWEIS: Setzen Sie Speichermodule in einem Winkel von 45 Grad ein, um eine Beschädigung des Steckplatzes zu vermeiden.  Erden Sie sich und installieren Sie das Speichermodul: 1. Richten Sie die Kerbe im Platinenstecker des Moduls an dem Steg im Anschluss aus. 2.

  • Seite 49: Entfernen Der Speicherkarte

    Zurück zum Inhaltsverzeichnis Speicherkarte Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der Speicherkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Drücken Sie auf die Speicherkarte, um sie aus dem Steckplatz im Computer zu lösen. 3. Ziehen Sie die Speicherkarte aus dem Computer.

  • Seite 50: Einsetzen Der Speicherkarte

    Einsetzen der Speicherkarte Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um eine Speicherkarte einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 51: Optisches Laufwerk

    Zurück zum Inhaltsverzeichnis Optisches Laufwerk Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen des optischen Laufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Schraube, mit der das optische Laufwerk am Computer befestigt ist.

  • Seite 52: Einsetzen Des Optischen Laufwerks

    Einsetzen des optischen Laufwerks Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um das optische Laufwerk einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 53: Entfernen Der Handauflage

    Zurück zum Inhaltsverzeichnis Handauflage Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.    Vostro 1014     Vostro 1015 Vostro 1014   Entfernen der Handauflage 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie das optische Laufwerk.
  • Seite 54 11. Entfernen Sie die Befestigungsschrauben der Handauflage im Medienschacht. 12. Drehen Sie den Computer auf die andere Seite. 13. Entfernen Sie die Schrauben, mit denen die Handauflage am Computer befestigt ist.

  • Seite 55: Einsetzen Der Handauflage

    14. Trennen Sie das Bedienfeld- und Handauflagenkabel von der Systemplatine. 15. Heben Sie die Handauflage aus der Computerbodengruppe.   Einsetzen der Handauflage Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Handauflage einzusetzen.
  • Seite 56 Vostro 1015 Entfernen der Handauflage 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie das optische Laufwerk. 4. Entfernen Sie die Service-Abdeckung. 5. Entfernen Sie das Festplattenlaufwerk. 6. Entfernen Sie die WLAN-Karte. 7.
  • Seite 57 11. Entfernen Sie die Befestigungsschrauben der Handauflage im Medienschacht. 12. Drehen Sie den Computer mit der Unterseite nach oben. 13. Entfernen Sie die Schrauben, mit denen die Handauflage am Computer befestigt ist. 14. Trennen Sie das Bedienfeld- und Handauflagenkabel von der Systemplatine.
  • Seite 58 15. Heben Sie die Handauflage aus der Computerbodengruppe.   Einsetzen der Handauflage Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die Handauflage einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 59: Entfernen Des Prozessormoduls

    Zurück zum Inhaltsverzeichnis Prozessormodul Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen des Prozessormoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entfernen Sie die ExpressCard. 3. Entfernen Sie die Speicherkarte (sofern vorhanden). 4. Entnehmen Sie den Akku.

  • Seite 60: Einsetzen Des Prozessormoduls

    20. Lösen Sie die Prozessormodul von der Systemplatine.  Einsetzen des Prozessormoduls Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um das Prozessormodul einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 61: Entfernen Des Lautsprechers

    Zurück zum Inhaltsverzeichnis Lautsprecher Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen des Lautsprechers 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entfernen Sie die ExpressCard (sofern vorhanden). 3. Entfernen Sie die Speicherkarte (sofern vorhanden). 4. Entnehmen Sie den Akku.

  • Seite 62: Einsetzen Des Lautsprechers

    18. Entfernen Sie den Lautsprecher vom Computer. Einsetzen des Lautsprechers Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um den Lautsprecher einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 63: Entfernen Der Wlan-Karte

    Zurück zum Inhaltsverzeichnis WLAN-Karte (Wireless Local Area Network) Dell™ Vostro™ 1014/1015 Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance.  Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Innern des Computers. 2. Entnehmen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Entfernen Sie das Festplattenlaufwerk.

  • Seite 64: Einsetzen Der Wlan-Karte

    6. Entfernen Sie die Schraube, mit der die WLAN-Karte am Computer befestigt ist. 7. Ziehen Sie die WLAN-Karte unter einem Winkel von 45 Grad aus dem Steckplatz auf der Systemplatine. Einsetzen der WLAN-Karte Führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus, um die WLAN-Karte einzusetzen. Zurück zum Inhaltsverzeichnis...

  • Seite 65: Boot Menu (Startmenü)

    Sie können das System-Setup auf eine der folgenden Weisen aufrufen: Über das Startmenü  Durch Drücken von <F2>  Boot Menu (Startmenü) 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.  2. Wenn das Dell™-Logo angezeigt wird, drücken Sie sofort <F12>.  3. Markieren Sie die Option für das System-Setup und drücken Sie die <Eingabetaste>.  ANMERKUNG: Änderungen im Startmenü haben keine Auswirkungen auf die im System-Setup-Programm gespeicherte Startreihenfolge. <F2> 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch.  2. Wenn das Dell-Logo angezeigt wird, drücken Sie sofort <F2>.  Wenn das System-Setup nach dem Drücken von <F2> während der Anzeige des Dell-Logos nicht erscheint, warten Sie, bis der Windows-Desktop angezeigt wird. Starten Sie dann den Computer neu und drücken Sie <F2>, wenn die Tastaturanzeigen zum ersten Mal aufleuchten. Menüoptionen beim Systemstart Die folgenden Tabellen beschreiben die Menüoptionen für das Systemeinrichtungsprogramm. Allgemein Option Beschreibung In diesem Abschnitt sind die primären Hardwaremerkmale des Computers beschrieben. In diesem Abschnitt gibt es keine ...
  • Seite 66 konfigurierbaren Optionen. System Information (Systeminformationen) BIOS Version (BIOS-Version) ¡ Service Tag (Service-Tag-Nummer) ¡ Asset Tag (Systemkennnummer) ¡ Ownership Tag (Besitzerkennnummer) ¡ Memory Information (Speicherinformationen) Memory Installed (Installierter Speicher) ¡ Memory Available (Verfügbarer Speicher)  ¡ Memory Speed (Speichertaktrate) ¡ Memory Channel Mode (Speicherkanalmodus) ¡ Memory Technology (Speichertechnologie) ¡...
  • Seite 67 Sicherheit Option Beschreibung In diesem Feld können Sie das Administratorkennwort festlegen, ändern oder löschen. Das Administratorkennwort  aktiviert bei Bedarf verschiedene Sicherheitsfunktionen: Beschränkt Änderungen an den Einstellungen im Setup.  Beschränkt die Startgeräte, die im <F12>-Startmenü aufgeführt sind, auf jene, die im Feld Boot Sequence (Startreihenfolge) aktiviert sind. Verhindert Änderungen der Besitzer- und Systemkennnummern. Es stellt den Ersatz für das Systemkennwort dar, wenn das System beim Einschalten nach einem Kennwort fragt.  Admin Password (Administratorkennwort) Erfolgreiche Änderungen des Kennworts gelten unverzüglich. Wenn Sie das Admin-Kennwort löschen, wird auch das Systemkennwort gelöscht. Das Administratorkennwort kann  auch zum Löschen des Festplattenkennworts verwendet werden. Aus diesem Grund können Sie das  Administratorkennwort nicht festlegen, wenn bereits ein System- oder Festplattenkennwort festgelegt wurde. Das Administratorkennwort muss zuerst festgelegt werden, wenn es zusammen mit einem System- und/oder Festplattenkennwort verwendet wird.
  • Seite 68 Fn Key Only (Nur Fn-Taste) – Der Tastenblock ist nur dann aktiviert, wenn Sie die <Fn>-Taste gedrückt halten.  By Num Lk (Durch numerischen Tastenblock) – Die Tastatur ist aktiviert, wenn (1) die Num Lock-LED leuchtet Keypad (Embedded) (Numerischer und (2) keine externe Tastatur angeschlossen ist. Beachten Sie, dass das System den Anschluss einer Tastenblock (eingebettet)) externen Tastatur nicht sofort bemerkt.
  • Seite 69 Deaktivieren der Bluetooth-Funktionen klicken Sie mit der rechten Maustaste im Systembereich auf das Symbol und wählen Sie Disable Bluetooth Radio (Bluetooth deaktivieren).  Akkustatusanzeigen Wenn der Computer über eine Steckdose an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselndes gelbes und blaues Blinken – Am Laptop ist ein nicht zugelassenes oder nicht unterstütztes Netzteil, das nicht von Dell stammt,  angeschlossen. Abwechselnd gelb und stetig blau blinkend – vorübergehender Ausfall des Akkus, Netzteil angeschlossen.  Stetig gelb blinkend – schwerwiegender Ausfall des Akkus, Netzteil angeschlossen.
  • Seite 70 1. Entfernen Sie den Prozessor und setzen Sie ihn wieder ein. 2. Ersetzen Sie die Systemplatine. Fehler der Systemplatine 3. Ersetzen Sie den Prozessor. BLINKT-AN-BLINKT 1. Trennen Sie das LCD-Kabel und schließen Sie es wieder an.  2. Ersetzen Sie die LCD-Displayeinheit. Fehler bei der LCD- 3. Ersetzen Sie die Grafikkarte/Systemplatine. Displayeinheit 1.

  • Seite 71: Hinzufügen Und Austauschen Von Komponenten

    Zurück zum Inhaltsverzeichnis Hinzufügen und Austauschen von Komponenten  Dell™ Vostro™ 1014/1015 Service-Handbuch   ExpressCard   Speicherkarte   Akku   Optisches Laufwerk   Service-Abdeckung   Festplattenlaufwerk   Speicher   WLAN-Karte (Wireless Local Area Network)   Bedienfeldabdeckung   Tastatur   Display   Handauflage   Prozessorlüfter   Knopfzellenbatterie   E/A-Platine   Integrierte Karte mit Bluetooth® Wireless-Technologie   Systemplatine   Lautsprecher   Kühlkörper   Prozessormodul Zurück zum Inhaltsverzeichnis...

  • Seite 72: Technische Daten

    Modem Integriertes Modem Conexant CX20548-11Z (56 kbit/s) Netzwerkadapter 10/100/1000-Ethernet-LAN auf der Systemplatine Netzwerkcontroller Realtek RTL8111DL Wireless Interne Unterstützung für PCI-e Mini-Card, WLAN: Dell WLAN 5100 oder Broadcom WLAN1397_1510 Bluetooth® 355 V2.0- and Bluetooth 360 V2.1-Wireless- Technologie (optional) Kamera Optionale 2-Megapixel-Kamera mit entsprechender Software  ...
  • Seite 73 Lautsprecher (jeweils Minianschluss) Lautsprecher Ein 2-W-Lautsprecher (4 Ohm) Interner Verstärker 2 Watt bei 4 Ohm Integriertes Mikrofon Digitales Einzelmikrofon Lautstärkeregler Programm-Menüs, Tastatur-Funktionstasten     Tastatur Anzahl der Tasten 105 (USA und Canada); 106 (Europa); 109 (Japan) Layout QWERTZ/QWERTZ/Kanji Größe:      Standard Volle Größe (19-mm-Tasten)    Maximal 359,4 mm x 118,9 mm x 5,2 mm  ...
  • Seite 74  Display  14" HD (blendfrei) Typ (Aktivmatrix-TFT) 14" HD TrueLife Abmessungen    Höhe 309,4 mm    Breite 174,0 mm    Diagonale 355,6 mm Maximale Auflösungen    WXGA (blendfrei) 1280 x 720 mit 18-Bit Farbe (262144) Bildwiederholfrequenz 60 Hz Betriebswinkel 0° (geschlossen) bis 135° Betrachtungswinkel Lautstärkeregler Programm-Menüs, Tastatur-Funktionstasten    Horizontal ± 40°    Vertikal ±...
  • Seite 75 Gewicht     Minimum 2,30 kg mit 6-Zellen-Akku   Maximal 2,50 kg mit 6-Zellen-Akku     Umgebungsbedingungen  Temperaturbereich:   Betrieb 0 °C bis 35 °C   Lagerung -40° bis 65 °C Relative Luftfeuchtigkeit (max.):   Betrieb 10% bis 90% (nicht-kondensierend)   Lagerung 5% bis 95% (nicht-kondensierend) Luftverschmutzungsklasse G2 oder niedriger gemäß ISA-S71.04-1985  Zurück zum Inhaltsverzeichnis...

  • Seite 76: Arbeiten Am Computer

    WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen  Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur  Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHTSHINWEIS: Zahlreiche Reparaturen dürfen nur von zugelassenen Service-Technikern durchgeführt werden. Sie sollten nur die  Fehlerbehebung sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell  durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von  Dell autorisierte Wartungsversuche sind nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. VORSICHTSHINWEIS: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges  Berühren einer nicht lackierten metallenen Oberfläche, beispielsweise eines Anschlusses auf der Rückseite des Computers. VORSICHTSHINWEIS: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder die Kontakte  auf einer Karte. Halten Sie Karten ausschließlich an den Rändern oder am Montageblech fest. Halten Sie Komponenten, wie zum Beispiel einen  Prozessorchip, an den Kanten und nicht an den Kontaktstiften.

  • Seite 77: Ausschalten Des Computers

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen zunächst sicher, dass sämtliche externe Geräte, Karten und Kabel wieder angeschlossen sind,  bevor Sie den Computer einschalten. VORSICHTSHINWEIS: Verwenden Sie ausschließlich den speziellen Akku für diesen Dell-Computer, um Beschädigungen des Computers zu  vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard. 2. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. VORSICHTSHINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem ...
