Inhaltszusammenfassung für CBN CH7466CE
- Seite 1 Compal Broadband Networks CH7466CE WLAN Gateway Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Überprüfung der IP-Adresse unter Windows 8 .................. 14 Erneuern der IP-Adresse unter Windows 7 & Windows 8 ..............14 Einrichtung der WLAN Verbindung ....................14 Start ................................15 Starten des CH7466CE Configuration Manager (CMGR) ..............15 Modem ............................... 17 WLAN ..............................17 Telefon ..............................17 Mein Netzwerk ........................... - Seite 3 Port Weiterleitung ..........................29 DynDNS ............................... 30 USB ..............................30 DLNA Medien Server .......................... 32 Verwaltung ............................32 Admin Konto ............................32 Diagnose ............................. 33 Kabelmodem ............................34 Geräteinformationen.......................... 34 Verbindungen ............................. 34 Konfiguration ............................35 Telefon ................................ 35 Voice ..............................35 Status ..............................
-
Seite 4: Übersicht

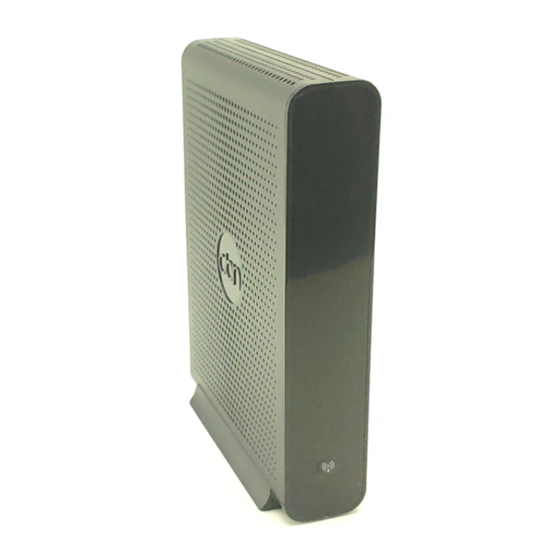

Übersicht Das CBN CH7466CE WLAN Gateway ist der weltweit kompakteste EuroDOCSIS 3.0. Es ist für die Nutzung Zuhause, im Home Office oder in einem kleinen Unternehmen geeignet und kann für den Zugriff in Haushalten, mit mehr als einem drahtlosfähigen Computer, für die Nutzung der WLAN Verbindung, eingesetzt werden. -
Seite 5: Ch7466Ce Lan Optionen
Beispiel für drahtlose Netzwerkverbindung Die maximale WLAN-Betriebsreichweite hängt von der Art der Materialien ab, durch die das Signal passieren muss, sowie vom Standort des CH7466CE und den verbundenen Clients. CBN kann für die unterstützte Funkabdeckung in allen Umgebungen nicht garantieren. -
Seite 6: Kabelverbundenes Netzwerk (Lan)
Kabelverbundenes Netzwerk (LAN) Sie können jeden PC ganz einfach über ein Ethernet-Netzwerk-Kabel an eines der Ethernet-Schnitstelle des CH7466CE anschliessen. Da die CH7466CE Ethernet-Schnittstellen Auto-MDIX unterstützen, können Sie ein Straight-Through oder Crossover-Kabel verwenden, um einen Hub, Switch oder Computer zu verbinden. -
Seite 7: Vorderseite
Vorderseite Die CH7466CE Vorderseite enthält Kontrollleuchten und die WLAN / WPS-Taste, die dazu dient, eine Wi-Fi Protected Security (WPS)-Verbindung mit WPS kompatiblen Geräten herzustellen. Die LED-Kontrollleuchten an der CH7466CE Vorderseite bieten Statusinformationen für Strom, Verbindungen und Fehler: Symbol Status Beschreibung... -
Seite 8: Rückseite
Leuchtet durchgehend Telefon Dienst verfügbar grün Telefonleitung ist aufgrund eines Blinkt grün Fehlers nicht registriert Kein Dienst verfügbar Leuchtet durchgehend WLAN/WPS WLAN ist aktiv grün WLAN schaltet gerade Ein oder Blinkt grün WLAN ist deaktiviert. WPS ist ausgeschaltet Strom + Internet Beides Blinkt grün Firmware-Upgrade läuft... -
Seite 9: Mac Etikett
Schalter zum Ein- und Ausschalten des CH7466CE. MAC Etikett Das CH7466CE Media Access Control (MAC) Etikett befindet sich an der Unterseite des CH7466CE. Das Etikett enthält eine einzigartige 48-Bit MAC-Adresse mit der jedes Ethernet Netzwerkgerät identifiziert werden kann. Um Datendienste zu erhalten, müssen Sie Ihrem Internet Dienstanbieter die HFC MAC ID MAC-Adresse bereitstellen. -
Seite 10: Erste Schritte
Erste Schritte Inhalt Bevor Sie das CH7466CE WLAN Gateway installieren, überprüfen Sie den Packungsinhalt auf Vollständigkeit: Artikel Beschreibung Strom Netzteil Versorgt das CH7466CE mit Elektrizität Netzwerkkabel Verbindet das CH7466CE mit einem PC/Notebook RJ 11 (TAE) TAE Adapter Buchse auf RJ11-Stecker Bitte achten Sie darauf, dass ihr Betriebssystem auf dem aktuellen Stand ist. -
Seite 11: Systemanforderungen
® Firefox. Anschluss des CH7466CE Bevor Sie beginnen, müssen Sie den Computer einschalten und sicherstellen, dass das CH7466CE Netzkabel abgetrennt ist. 1. Schliessen Sie ein Ende des Koaxialkabels an die Kabeldose an der Wand oder einen Splitter 2. Schliessen Sie das andere Ende des Koaxialkabels an den dafür vorgesehen Steckplatz am CH7466CE. - Seite 12 8. Überprüfen Sie, ob die LEDs an der Vorderseite, die unten beschriebene Reihenfolge durchlaufen: CH7466CE LED-Aktivität während des Startvorgangs Beschreibung Aus: Kein Strom Power-Anzeige Blinkt grün: Startvorgang Leuchtet durchgehend grün: Ein Aus: Keine Internetverbindung vorhanden Schnelles blinken grün: Erwerb der DOCSIS-Kanäle Internet-Anzeige Blinkt grün: Registrierung beim Internet-Anbieter...
-
Seite 13: Einrichtung Des Internetzugangs
Einrichtung des Internetzugangs Prüfen Sie nach der Installation des CH7466CE, dass Sie sich mit dem Internet verbinden können. Sie können unter Verwendung der folgenden Optionen eine IP-Adresse für die Netzwerkschnittstelle Ihres Computers erhalten: Statisch definierte IP-Adresse und DNS-Adresse abrufen ... -
Seite 14: Konfiguration Der Tcp/Ip Unter Windows 8
2. Schalten Sie das WPS-fähige Gerät, welches Sie über WLAN Verbinden möchten, ein. 3. Das WLAN Netzwerk erkennt automatisch die WPS-Geräte. 4. Drücken und halten Sie die WPS Taste am CH7466CE für 5 Sekunden, bis die WLAN-LED an der Vorderseite des Kabelrouters beginnt zu blinken. -
Seite 15: Start
Für den normalen Betrieb brauchen Sie die meisten Standardeinstellungen nicht zu ändern. Beachten Sie die folgenden Warnungen: Starten des CH7466CE Configuration Manager (CMGR) Der CH7466CE Configuration-Manager (CMGR) erlaubt es Ihnen, Einstellungen einzusehen sowie zu ändern. Sie können den Configuration-Manager unter der folgenden Adresse erreichen: http://kabel.box oder 192.168.0.1. - Seite 16 Wenn Sie das Kennwort jetzt nicht ändern möchten, wählen Sie "Passwort später ändern" und drücken Sie dann auf Übernehmen. Nach dem Anmelden zeigt die Startseite den aktuellen Status des CH7466CE an...
-
Seite 17: Modem
Modem Dieser Bereich zeigt den Status des Kabelrouters an. Rot bedeutet Offline. Grün bedeutet Online und betriebsbereit. Klicken Sie hier um weitere verbindungsspezifische Details über das Kabelmodem-HFC und IP-Netzwerk-Konnektivität zu erhalten. WLAN Dieser Bereich zeigt den aktuellen WLAN-Status an. Klicken Sie hier, um weitere Informationen auf der nächsten Seite zu erhalten. -
Seite 18: Mein Netzwerk
Dieser Bereich zeigt an, wieviele Geräte mit dem CH7466CE verbunden sind. Unterstützung mehrerer Sprachen Ihr CH7466CE WLAN-Kabelrouter unterstützt die Sprache English & Deutsch. Die Standardsprache ist Deutsch. Wählen Sie die bevorzugte Sprache in der oberen rechten Ecke aus. Wählen Sie die bevorzugte Sprache. -
Seite 19: Wlan
WLAN Auf den CH7466CE WLAN-Seiten können Sie Ihr Wireless LAN (WLAN) konfigurieren. Sie können auf jedes WLAN-Untermenüs klicken, um die Konfigurationsinformation für die jeweilige Option anzuzeigen oder zu ändern. Allgemein CH7466CE ist ein Dual-Band-Produkt. Alle Grundeinstellungen des 2,4 GHz und 5 GHz können auf dieser Seite geändert werden. - Seite 20 40 MHz einen besseren Durchsatz, wobei z.B. klassische Geräte (802.11a oder 802.11b/g) weiterhin unter Verwendung von 20MHz störungsfrei betrieben werden können. Wählen Sie, welcher 802.11-Modus durch CH7466CE Übertragugsmodus verwendet werden soll, einschließlich 802.11b/g/n gemischter Modus, 802.11b/g gemischter Modus, 802.11g/n gemischter Modus oder nur 802.11n, 802.11b und 802.11g.
-
Seite 21: Zugriffsteuerung
b. Wählen Sie WPA2-PSK um das Sicherheitsprotokoll Wi- Fi Protected Access (Personal) zu verwenden. Wählen Sie WPA-PSK/WPA2-PSK gemischter Modus um eine breitere Unterstützung für alle drahtlos fähigen Geräte bereitzustellen. WLAN-Schlüssel Stellt den WPA/WPA2 Pre-Shared Key (PSK) ein. Dies kann (PreSharedKey) entweder aus einem 8-63 ASCII Zeichen langen String oder 64 hexadezimale Ziffern bestehen. -
Seite 22: Wps
Verbindung zu diesem Gerät verweigert wird. Das CH7466CE bietet die WPS (Wi-Fi Protected Setup) Funktion, mit der WPS Clients ganz einfach dem Netzwerk beitreten können. Es ist ein Standard für die einfache und sichere Einrichtung eines Drahtlosnetzwerks. Mit WPS können Sie Ihr Drahtlosnetzwerk mit nur wenigen Schritten einrichten und schützen. -
Seite 23: Wmm
Anwendung als auch im Client auf dem die Anwendung ausgeführt wird, WMM aktiviert sein. Das CH7466CE bietet eine WMM Seite zur Konfiguration der WLAN Multimedia QoS Einstellung. Wir empfehlen den Benutzern die Standarteineinstellungen zu verwenden. -
Seite 24: Wlan Umgebung/Funknetze
WLAN Umgebung/Funknetze Der CH7466CE bietet eine Seite an, die alle verfügbaren WLAN-Netze in der Umgebung anzeigt. Ereignisprotokoll Die Ereignisprotokollseite zeigt drahtlose Ereignisse und ausführliche Protokollierungsinformationen zu verschiedenen Client-Aktivitäten an. -
Seite 25: Heimnetz
Informationen zu WAN Status und Netzwerkverbindungen an. LAN Einstellungen Der CH7466CE erlaubt Benutzern, private LAN-IP für ihr Gateway einzustellen. In diesem Abschnitt können Sie auch die UPNP-Funktion aktivieren. Universal Plug And Play (UPnP) hilft Geräten, wie z. B. Internet-Geräten und Computern, auf das Netzwerk zuzugreifen und nach Bedarf mit anderen Geräten zu vebinden. -
Seite 26: Dhcpv4 Server
IP-Adressen für Schnittstellen und Dienstleistungen. DHCP unterstützt auch eine Mischung aus statischen und dynamischen IP-Adressen. CH7466CE bietet einen integrierten DHCP-Server zur Vergabe von IP-Adressen an angebunden Geräte. Es werden reservierte IP-Adressen für private und statische Clients unterstützt. DHCPv6 Server Das CH7466CE unterstützt Stateful DHCPv6 IPv6-Adresskonfiguration gleichzeitig. -
Seite 27: Wan Einstellungen
WAN Einstellungen Diese Seite zeigt den WAN Status an, wenn das CH7466CE online ist. Mein Netzwerk Grafische Ansicht Diese Seite zeigt den Kabelrouter Down- und Upstream sowie alle Geräte an, die mit dem Kabelrouter verbunden sind, wie z.B. das Telefon, LAN-Netzwerk, oder WLAN Netzwerk. -
Seite 28: Erweitert
Tabellen Ansicht Diese Seite zeigt an, wieviele Geräte mit dem CH7466CE Kabelrouter verbunden sind. Erweitert Durch das Klicken auf den Unterpunkt 'Erweitert' wird Ihnen ermöglicht die Konfiguration erweiterter Funktionen des CH7466CE vorzunehmen. Firewall Auf dieser Seite können Sie die Firewallfunktionen konfigurieren. Hier werden alle erlaubten Dienstleistungen angezeigt. -
Seite 29: Port Weiterleitung
Port Weiterleitung In diesem Abschnitt können Sie einen öffentlich zugänglichen Server im LAN durch Angabe der von TCP/UDP-Ports an einen lokalen PC zuordnen. Dies ermöglicht eingehende Anfragen auf bestimmte Port- Nummern, um ein Web-Server, FTP-Server, Mail-Server, etc. aus dem Internet zu erreichen. Die von einigen gängigen Anwendungen verwendeten Ports sind: ... -
Seite 30: Dyndns
3. Eine Regel wird erstellt. Sie können auch zuvor erstellte Regeln entfernen. DynDNS Dynamische DNS (DynDNS) ermöglicht es Ihnen, Web-Adressen, FTP-Server und Mail-Server hinter einer dynamisch zugewiesenen öffentlichen IP-Adresse, die sich periodisch ändert, zu hosten. DynDNS erlaubt es Ihnen, Ihren Domänennamen dem Internet zur Verfügung zu stellen, auch wenn Sie keine statische IP- Adresse haben. - Seite 31 USB Kontrolle In diesem Abschnitt können Sie die Freigabe der USB-Funktion im Netzwerk aktivieren bzw. deaktivieren und Informationen über ein USB-Speichergerät, das an den USB-Port des CH7466CE WLAN-Kabelrouter angeschlossen, einsehen. Netzwerkspeicher Mit der Netzwerkspeicher-Sharing-Funktion können Sie ein USB-Speichergerät (USB-Stick oder Festplatte oder SSD), das mit dem Kabelrouter über USB verbunden ist, mit anderen drahtgebundenen oder...
-
Seite 32: Dlna Medien Server
Diagnosetests. Admin Konto Das CH7466CE erlaubt das Ändern von Admin-Passwort des Web-Browser-Zugangs. Vergeben Sie ein Kennwort und geben Sie das Kennwort erneut ein und klicken dann auf 'Übernehmen'. Wenn Sie sich das nächste Mal im Web-Interface einloggen, müssen Sie dieses neue Kennwort verwenden. Wir empfehlen... -
Seite 33: Diagnose
Diagnose Die CH7466CE Diagnose-Seite erlaubt es Ihnen Probleme mit der Netzwerkverbindung zu diagnostizieren. Zwei Dienstprogramme zur Problembehandlung der Netzwerkverbindung werden dazu vorgesehen: Ping und Traceroute. Ping Ping-Test ist ein Verfahren zur Überprüfung, ob der Computer mit einem Netzwerk verbunden ist. Es bestimmt auch die Latenz oder Verzögerung zwischen zwei Computern. -
Seite 34: Kabelmodem
Kabelmodem Der Unterpunkt Kabelmodem bietet Geräteinformationen, Kanal-Verbindungen und Kanalkonfigurationen während der bestehenden Kabelverbindung zur Kabel-Dienstleister CMTS. Geräteinformationen Diese Seite enthält allgemeine Informationen über Ihre Kabelrouter Hardware, Software und die Verbindung mit dem Internet. Verbindungen Die Verbindungsseite ist eine Informationensseite, welches den Donwnstream sowie den Upstream anzeigt. -
Seite 35: Konfiguration
Diese Seite enthält Informationen zu den manuell konfigurierbaren Einstellungen des Kabelrouters. Telefon Der Multimedia Terminal Adapter (MTA) im CH7466CE bietet digitale VoIP-Dienste, mit denen Sie Telefonanrufe über das Internet durchführen können. Grundlegende Telefonfunktionen, wie Telefonkonferenz, Anrufbeantworter sowie Faxübertragungen werden mit dieser Verbindung vom CH7466CE unterstützt. -
Seite 36: Status
Status Diese Seite zeigt den Initialisierungsstatus des MTA an. Konfiguration Dieser Abschnitt bietet die Aktivierung von Datum & Zeit. Mit der Option „Aktiviert“ wird das Datum und die Zeit eingehender Anrufe angezeigt. -
Seite 37: Problembehandlung
Wenn die hier aufgeführten Lösungen das Problem nicht beheben, kontaktieren Sie bitte Ihren Dienstanbieter. Bevor Sie Ihren Dienstanbieter anrufen, drücken Sie auf die Reset Taste an der Rückseite des CH7466CE. Bitte beachten Sie, das beim Drücken der Reset Taste sämtliche individuellen Einstellungen, einschließlich Firewall und Erweiterte Einstellungen gelöscht werden. -
Seite 38: Leds An Der Vorderseite Und Fehlerzustände
BLINKT IP-Registrierung nicht erfolgreich IP-Registrierung verloren cbn and the cbn logo are trademarks or registered trademarks of Compal Broadband Networks,Inc.All other product or service names are the property of their respective owners.© 2014 Compal Broadband Networks, Inc. All rights reserved.
