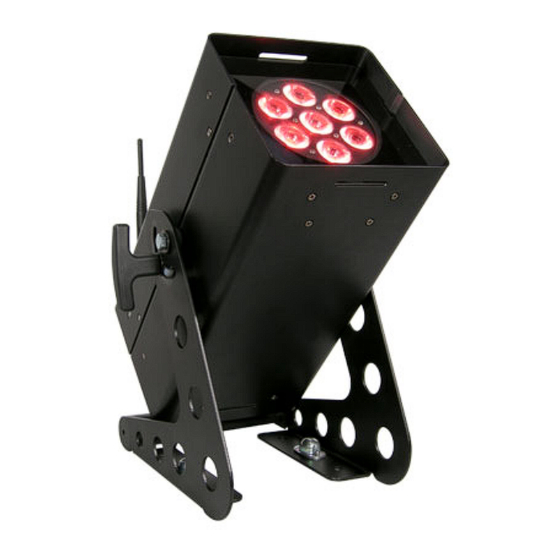

Litecraft BATTLED AT5 Bedienungsanleitung
Inhaltsverzeichnis
BEDIENUNGSANLEITUNG
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen
Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungs-
anleitung sorgfältig.
SICHERHEITSHINWEISE
♦ Jede Person, die mit der Installation, dem Einsatz oder dem Service des
Gerätes betraut ist, muss:
- qualifiziert sein
- den Anweisungen dieser Bedienungsanleitung folgen.
♦ ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren
einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern
berühren!
♦ Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um
diesen Zustand zu erhalten und einen sichern Betrieb dauerhaft zu
gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und
Warnungen dieser Bedienungsanleitung zu folgen.
♦ WICHTIG: Fehler, die durch nicht Befolgen dieser Bedienungsanleitung
entstehen, sind nicht Gegenstand der Garantie. Der Hersteller übernimmt
keine Haftung für daraus entstehende Defekte oder Probleme.
♦ Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
♦ Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B.
nach einem Transport), schalten Sie es nicht sofort ein. Das entstehende
Kondenswasser könnte das Gerät beschädigen. Lassen Sie das Gerät
ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
♦ Im Netzbetrieb fällt das Gerät unter die Schutzklasse I, daher ist es
zwingend notwendig, dass die grün/gelbe Kabel-Ader mit dem
Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss
muss von einer qualifizierten Person durchgeführt werden.
I
Inhaltsverzeichnis
Inhaltszusammenfassung für Litecraft BATTLED AT5
- Seite 1 BEDIENUNGSANLEITUNG Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungs- anleitung sorgfältig. SICHERHEITSHINWEISE ♦ Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: - qualifiziert sein - den Anweisungen dieser Bedienungsanleitung folgen.
- Seite 2 ♦ Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig. ♦ Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
-
Seite 3: Sicherheitsinformationen Akku
Umgebungstemperaturen und den Einsatz von bis zu vier LED-Farben variieren. ♦ Das Ladegerät ist im BattLED AT5 bereits integriert; es ist sowohl ein kabelloser Akku-Betrieb als auch ein Betrieb an 100-240 V, 47-63 Hz Netzspannung möglich. Die 4-stellige LED-Ladestandsanzeige „Battery Indicator“... - Seite 4 ♦ Sollten Sie den Akku einmal austauschen müssen so sichern Sie die Anschlüsse unbedingt gegen Kurzschluss. Ein Kurzschluss lässt hohe Ströme fließen was zu Ausgasungen oder gar zur Explosionen führen kann. ♦ Nichtbeachtung der oben genannten Punkte führt automatisch zum Verfall der Gewährleistung! Sollte es trotz Beachtung aller Punkte dennoch zu einem Problem mit dem LiFePO4 Akku kommen beachten Sie bitte folgende Hinweise.
-
Seite 5: Bedienung
BEDIENUNG ♦ Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. ♦ Slave Modus: Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male). -
Seite 6: Wireless Dmx-Betrieb
LumenRadio und ist kompatibel zu Wireless Solutions Sendern der Baureihe G3 und G4. BETRIEB MIT EXTERNEM DMX-SENDER BattLED AT5 arbeitet im Empfänger-Betrieb (Slave). Alle Geräte im Empfänger-Betrieb (Slave) arbeiten synchron zum DMX-Signal, welches von einem externem DMX-Sender gesendet wird. Um die BattLED AT5 im drahtlosen DMX-Modus einzusetzen, muss zunächst der entsprechende Sender-/Empfänger Betrieb im Menü... - Seite 7 „DMX-4CH“ steht. Zudem wählen Sie die Startadresse „001“ für eine synchrone Steuerung aller Geräte. Es folgt die logische Verbindung (pairing) der Geräte mit dem BattLED AT5 im Sender Modus (Master). Drücken Sie die die CONNECT Taste am „Master“ BattLED AT5 einmal kurz. Das Gerät sucht nun alle verfügbaren Geräte und verbindet sich mit diesen.
- Seite 8 Ein LITECRAFT BattLED AT5 wird via DMX-Kabel von einem DMX-Kontroller gesteuert und sendet die Daten im Sender (Master) Betrieb drahtlos an weitere Geräte. Alle anderen BattLED AT5 arbeiten im Empfänger (Slave) Betrieb. Alle Empfänger (Slave) Geräte können synchron oder individuell gesteuert werden. Auch die drahtlose Steuerung von Geräten anderer Hersteller (z.
- Seite 9 Sekunden gedrückt. Danach wiederholen Sie die logische Verbindung (pairing) indem Sie die CONNECT Taste am DMX-Sender noch einmal kurz drücken.
-
Seite 10: Kontroll Modi / Dmx Beschreibung
KONTROLL MODI / DMX BESCHREIBUNG Modus Display Funktion LITECRAFT Anzeige der Softwareversion direkt nach dem Display SW.V 1.0 Einschalten des Gerätes Modus DispPerm Display bleibt permanent eingeschaltet DispPerm Display schaltet nach 10 s automatisch ab und wird durch 3 s langes Drücken eines Tasters... - Seite 11 Farbwahl ColSet 256 DMX-Schritte zur Einstellung der Farbe blau Blue *** blau *** = Farbwert blau Farbwahl ColSet 256 DMX-Schritte zur Einstellung der Farbe weiß White *** weiß *** = Farbwert weiß Wireless DMX WiMode ***** = Master – Gerät arbeitet als Wireless Spezial Modus *****...
-
Seite 12: Macro Werte Beschreibung
MACRO WERTE BESCHREIBUNG Wert Wert Wert Wert Grün Blau Weiß Schwarz Macro 1 Macro 2 Macro 3 Macro 4 Macro 5 Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12 Macro 13 Macro 14 Macro 15 Macro 16 Macro 17 Macro 18... -
Seite 13: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Netzspannung 100-240 V, 47-63 Hz Stromaufnahme 0,3 A @ 230 V Abmessungen 372 x 277 x 402 mm Gewicht 11,4 kg Absicherung 250 V, 15 A (selbstrücksetzend) Schutzklasse IP 54 XIII...
