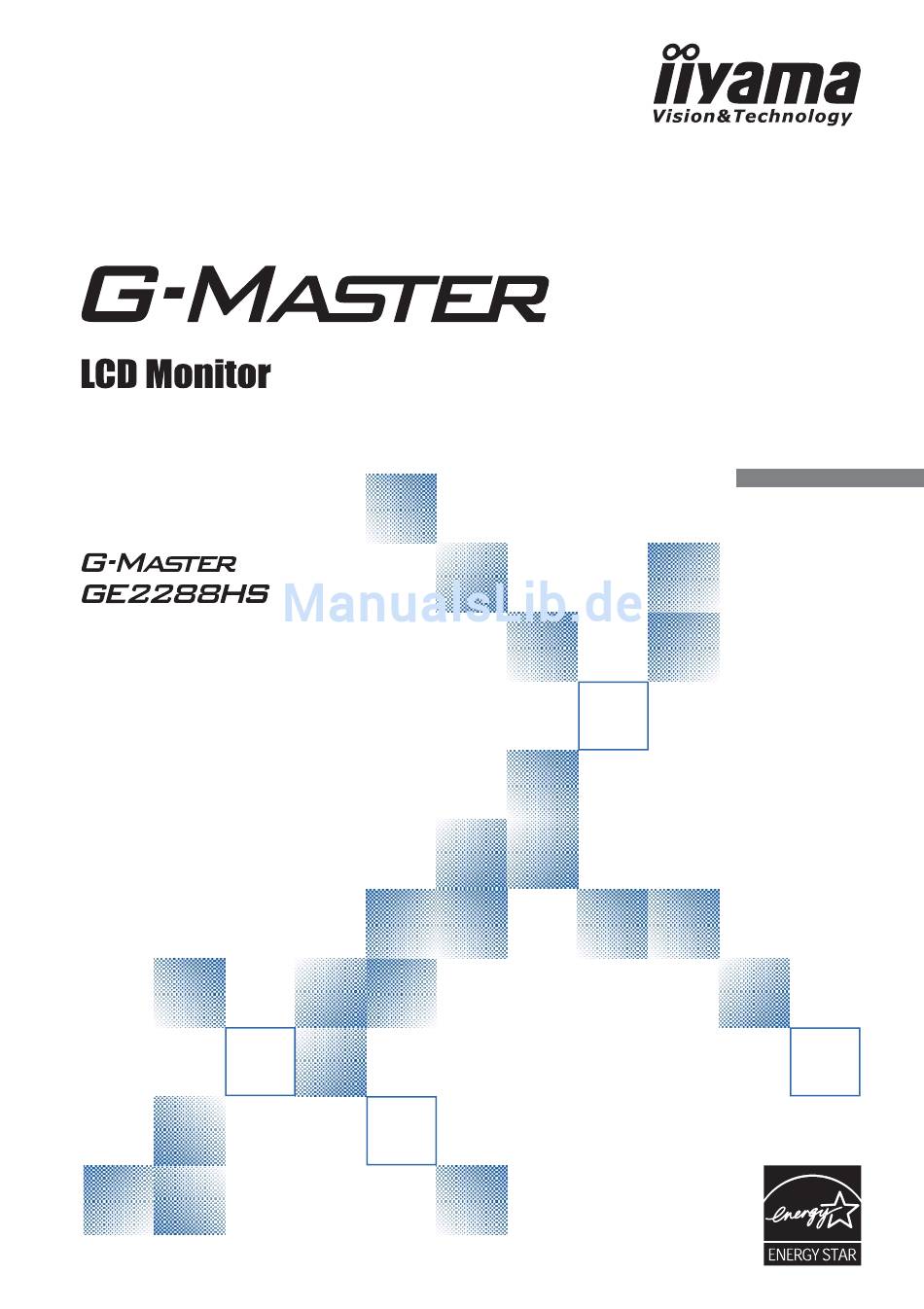

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für iiyama G-Master GE2288HS

Inhaltszusammenfassung für iiyama G-Master GE2288HS

  • Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.

  • Seite 2: Erklärung Der Ce-Konformität

    Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com.  Änderungsrechte vorbehalten.  Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. ® ®  Als ENERGY STAR - Partner hat iiyama sichergestellt, dass dieses Produkt den ENERGY STAR Bestimmungen für effi ziente Energienutzung entspricht.

  • Seite 3: Inhaltsverzeichnis

    INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 WAND- DECKENMONTAGE ............5 INSTALLATION DES MONITORFUSSES ........6 FUNKTIONSELEMENTE UND ANSCHLÜSSE ......7 MONITOR ANSCHLIESSEN ............8 COMPUTER-EINSTELLUNG ............9 ANSICHTWINKEL EINSTELLEN ............9 MONITOR BEDIENEN ...............10...

  • Seite 5: Für Ihre Sicherheit

    Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen.
  • Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann.

  • Seite 7: Besondere Hinweise Zu Lcd-Monitoren

    BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal:  Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren HINWEIS Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird.

  • Seite 8: Vor Der Bedienung Des Monitors

     Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung.

  • Seite 9: Wand- Deckenmontage

    WAND- DECKENMONTAGE ACHTUNG  Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 7mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören.  Prüfen Sie vor dem Einbau, ob die Wand- oder Decken-Halterung das Gewicht des Monitors unterstützt.

  • Seite 10: Installation Des Monitorfusses

    INSTALLATION DES MONITORFUSSES  Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen.  Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden.  Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden.

  • Seite 11: Funktionselemente Und Anschlüsse

    FUNKTIONSELEMENTE UND ANSCHLÜSSE <Frontseite> <Rückseite> Ein/Aus-Schalter ( Ein/Aus-Anzeig Blau: Normale Betrieb HINWEIS Orange: Energieverwaltung Auswahl / Eingangs-Taste ( Heraufscrollen / Audio Anpassungen-Taste ( )* Nach unten scrollen / i-Style Mode-Taste ( )* Menü -Taste ( Lautsprecher Schlüsselloch für Sicherheitsschloss HINWEIS Sie können ein Sicherheitsschloss und -kabel anbringen, um zu verhindern, dass der Monitor ohne Erlaubnis entfernt wird.

  • Seite 12: Monitor Anschliessen

    HDMI Kabel (Zubehör) * Das DVI-D-Kabel ist nicht im Lieferumfang enthalten. Für den Betrieb über DVI benötigen Sie ein speziellesDVI-D-Kabel für dieses Modell. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI-Eingang anschließen wollen.

  • Seite 13: Computer-Einstellung

    COMPUTER-EINSTELLUNG  Signaltiming Siehe Seite 23, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. ANSICHTWINKEL EINSTELLEN  Für eine optimale Ansicht sollten Sie immer auf die gesamte Fläche des Monitors schauen.  Halten Sie den Ständer so fest, dass er nicht umkippt, wenn 5°...

  • Seite 14: Monitor Bedienen

    MONITOR BEDIENEN Zur Sicherstellung bester Bildqualität wird der iiyama TFT-Monitor bereits im Werk mit einer SYNCHRONISIERUNG (s. S23) ausgerüstet. Sie können ebenfalls das Bild nach lhern Wünschen einstellen, wenn sie die nachfolgenden Einstellhinweise beachten. Drücken Sie auf die Taste , um das Bildschirm-Menü (OSD) aufzurufen.

  • Seite 15: Menüinhalt Einstellen

    MENÜINHALT EINSTELLEN Bildeinstellung Bildeinstellung Picture Adjust Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast * Contrast Zu intensiv Zu dunkel 1,2,3 Helligkeit * Brightness Zu hell Aus / -2 / -1 / 0 / +1 / +2 Er verbessert die Graustufe Antwortzeit der Overdrive LCD Verkleidung.

  • Seite 16: Signal Eingangswahl

    Signal Eingangswahl Signal Eingangswahl Input Select Einstellungselement Problem / Option Zu drückende Taste Wählen Sie den DVI. HDMI Wählen Sie den HDMI. Signal Eingangswahl Die Signaleingänge werden auf Aktivität durchsucht. Input Select Auto Der erste aktive Eingang wird dargestellt. Wenn DVI oder HDMI eolgt eine automatische Erkennung, die Signalsuche ist auf HINWEIS den eingestellten Eingang festgelegt.

  • Seite 17: Farbeinstellungen

    Benutzer Einst. Speichern Benutzer Einst. Speichern Store User Setting Einstellungselement Problem / Option Zu drückende Taste User Mode 1 Speichern Sie die Einstellungen der Bildschirmeinstellung. Gespeicherte Einstellungen User Mode 2 Speichern Sie die Einstellungen der Bildschirmeinstellung. Memorize Setting User Mode 3 Speichern Sie die Einstellungen der Bildschirmeinstellung.

  • Seite 18: Manuelle Bildanpassung

    Manuelle Bildanpassung Manuelle Bildanpassung Manual Image Adjust Einstellungselement Problem / Option Zu drückende Taste Die i-Style Mode ist ausgeschalten. Für allgemeine Windows-Umagebungen und Standard standardmäßige Monitoreinstellungen geeignet. Sport Spiel Für Sport Spielumwelt. FPS Spiel Für FPS Spielumwelt. i-Style Mode * Direct Strategie Spiel Für Strategie Spielumwelt.
  • Seite 19 Direct Sie können Menüelemente übergehen und eine Einstellungsskala auf folgende Weise direkt anzeigen.  i-Style Mode: Drücken Sie auf die -Taste, wenn das Menü nicht angezeigt wird.  Blauton Reduz.: Drücken Sie auf die -Taste für ungefähr 2 Sekunden sich betätigen und halten, wenn das Menü...

  • Seite 20: Menü Einstellungen

    LED * Die Power LED Anzeige ist eingeschalten. HINWEIS Wenn sie die Power LED Anzeige stört, schalten sie diese aus. Iiyama Logo wird beim Einschalten nicht angezeigt. Start logo * Opening Logo Iiyama Logo wird beim Einschalten angezeigt. * Setzen Sie ein "Hacken" im Kästchen [] rechts , um die Funktion zu aktiveren. Entfernen sie den "Hacken"...

  • Seite 21: Zurücksetzen

    Informationen Informationen Information <Beispiel> Zeigt Informationen über die aktuelle Signaleingabe von der Grafi kkarte des Computers. Informationen Aulösung: 1920x1080 HINWEIS In der Bedienungsanleitung der Grafi kkarte fi nden Horizontalfrequenz: 67.56KHz Vertikalfrequenz: 60.0Hz Sie weitere Informationen über Änderung und Pixeltakt: 148.5MHz Modellnummer: GE2288HS Aktualisierung der Aufl...
  • Seite 22 ● Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste und die Taste für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste und die Taste für ca.

  • Seite 23: Energieverwaltung

    ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für ENERGY ® STAR und VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein.

  • Seite 24: Fehlersuche

    FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2.

  • Seite 25: Informationen Zum Recycling

     Das Audiokabel ist richtig angeschlossen. Seltsame Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com/recycle für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 21...

  • Seite 26: Anhang

    ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN Grösse-Kategorie 22" LCD- Panel-technologie TN Fläche Diagonal: 21,5" (54,7cm) Grösse 0,248mm H × 0,248mm V Lochabstand Helligkeit 250cd/m (Typisch) Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85 Grad, Auf / Ab: Jeweils 80 Grad (Typisch) Reaktionszeit 5ms (Typisch), 1ms (Grau zum Grau)

  • Seite 27: Abmessungen

    ABMESSUNGEN 513,0mm/20,2” 47,5mm/1,9” 478,0mm/18,8” 189,5mm/7,5” * Vorstehender Abschnitt (e) nicht inbegriffen. KONFORMES TIMING Horizontal- Vertikal- Dot Clock Video Mode Frequenz Frequenz 31,469kHz 59,940Hz 25,175MHz 37,500kHz 75,000Hz 31,500MHz 640 × 480 37,861kHz 72,809Hz 31,500MHz 35,156kHz 56,250Hz 36,000MHz 37,879kHz 60,317Hz SVGA 800 × 600 40,000MHz 46,875kHz 75,000Hz...
