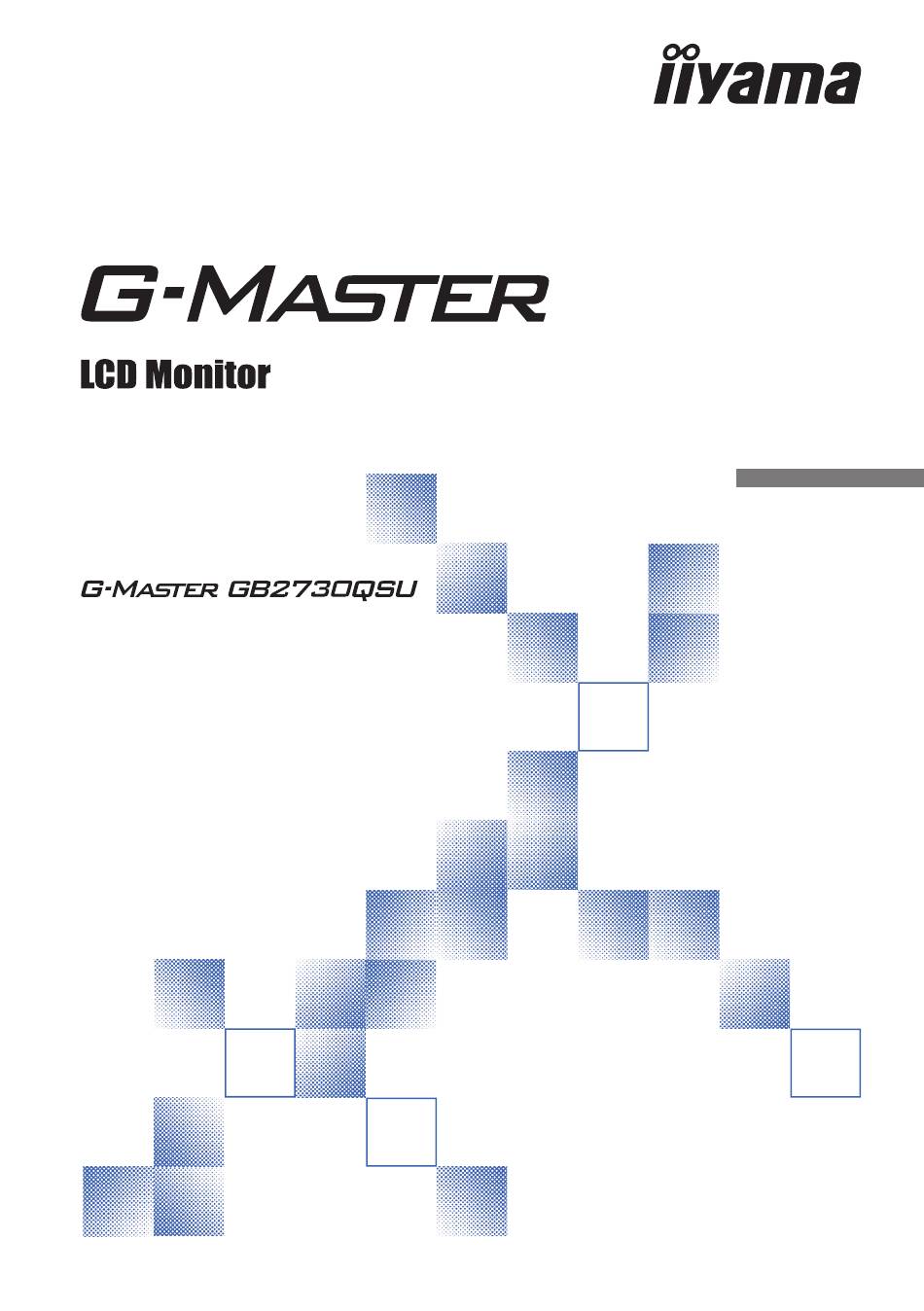

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer
Entscheidung für den iiyama TFT-
Monitor und bedanken uns für das
Vertrauen, das Sie uns entgegenbringen.
Wir empfehlen, dass sie einige
Minute nehmen, um diesen Komplette
Handbuch sorgfältig zu lesen, bevor Sie
zum ersten Mal den iiyama TFT-Monitor
anbringen und einschalten.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama G-MASTER GB2730QSU
Inhaltszusammenfassung für iiyama G-MASTER GB2730QSU
- Seite 1 Vertrauen, das Sie uns entgegenbringen. Wir empfehlen, dass sie einige Minute nehmen, um diesen Komplette Handbuch sorgfältig zu lesen, bevor Sie zum ersten Mal den iiyama TFT-Monitor anbringen und einschalten. Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen sorgfältig auf.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PL2730Q Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT FÜR IHRE SICHERHEIT ..............1 SICHERHEITSHINWEISE ..............1 BESONDERE HINWEISE ZU LCD-MONITOREN ......3 KUNDENDIENST ................3 REINIGUNGSHINWEISE ..............3 VOR DER BEDIENUNG DES MONITORS ..........4 LEISTUNGSMERKMALE ..............4 PACKUNGSINHALT ................4 INSTALLATION ................5 INSTALLATION DES MONITORFUSSES ........7 FUNKTIONSELEMENTE UND ANSCHLÜSSE ......8 MONITOR ANSCHLIESSEN ............9 TRENNEN SIE IHREN MONITOR ..........10 COMPUTER-EINSTELLUNG ............ -
Seite 5: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befinden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. - Seite 6 VORSICHT UMGEBUNGSBEDINGUNGEN Installieren Sie den Monitor nicht in Umgebungsbedingungen, wo es rapide Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. Vermeiden Sie es ebenfalls, den Monitor so aufzustellen, dass er direkter Sonneneinstrahlung oder einer anderen Lichtquelle ausgesetzt wird. STELLEN SIE DEN MONITOR NICHT AUF EINE WACKLIGE UNTERLAGE Der Monitor könnte herunterfallen und jemanden verletzen.
-
Seite 7: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 8: Vor Der Bedienung Des Monitors
Aufnahmevorrichtung für Diebstahlsicherung PACKUNGSINHALT Ihr iiyama TFT-Monitor-Paket enthält das folgende Zubehör. Überprüfen Sie bitte den Lieferumfang des Pakets auf Vollständigkeit. Wenn eine Komponente fehlt oder beschädigt ist, setzen Sie sich bitte mit Ihrem zuständigen iiyama-Händler oder iiyama-Büro vor Ort in Verbindung. -
Seite 9: Installation
INSTALLATION ACHTUNG Bevor sie den Monitor an die Wand, Decke oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. < WAND- DECKENMONTAGE > ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben (4 Stück) mit eine max. -
Seite 10: Mit Ständer
< Querformat : Portrait Mode > ACHTUNG Bevor sie den Monitor an die Wand oder Desktop-Arm installieren, stellen Sie sicher das die Traglast der Wand ausreichend ist. Das LCD ist für einen Betrieb im Quer- und Hoch-Format ausgelegt. Um den Bildschirminhalt zu drehen wird eine Grafikkarte benötigt die den Portrait Modus unterstützt. Verfügbar Nicht verfügbar Ein/Aus-Anzeig... -
Seite 11: Installation Des Monitorfusses
INSTALLATION DES MONITORFUSSES Stellen Sie den Monitor auf eine stabile Fläche. Wenn der Monitor herunterfällt, ACHTUNG kann es zu Verletzungen oder Beschädigungen kommen. Setzen Sie den Monitor keinen starken Stößen aus. Er könnte dadurch beschädigt werden. Trennen Sie den Monitor von der Netzquelle ab bevor sie den Fuß de-/ installieren, um das Risiko von Stromschlag oder Beschädigung zu vermeiden. -
Seite 12: Funktionselemente Und Anschlüsse
FUNKTIONSELEMENTE UND ANSCHLÜSSE <Rückseite> <Frontseite> Ein/Aus-Anzeig HINWEIS Blau: Normale Betrieb Orange: Energieverwaltung Ein/Aus-Schalter ( Menü / Auswahl-Taste (ENTER) Heraufscrollen / Lautstärke -Taste ( Herunterscrollen / ECO Mode -Taste ( Beenden -Taste (EXIT) Eingabequelle-Taste (INPUT) Lautsprecher USB-DOWN Anschluss ( , 5V, 900mA) USB-UP Anschluss ( Schlüsselloch für Sicherheitsschloss HINWEIS... -
Seite 13: Monitor Anschliessen
* Das DVI dual-link-Kabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges DVI dual-link-Kabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den DVI- Eingang anschließen wollen. -
Seite 14: Trennen Sie Ihren Monitor
TRENNEN SIE IHREN MONITOR Schalten Sie sowohl Computer als auch Monitor aus. Trennen Sie zuerst das Stromkabel von der Stromquelle und dann vom Monitor. Trennen Sie das Signalkabel vom Monitor und Computer. Trennen Sie das Audiokabel vom Monitor und Computer. 10 VOR DER BEDIENUNG DES MONITORS... -
Seite 15: Computer-Einstellung
COMPUTER-EINSTELLUNG Signaltiming Siehe Seite 25, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. AUSTRICHTUNG DER HÖHE UND DES BETRACHTUNGSWINKELS Für ein optimales Arbeiten sollten sie direkt von vorne auf den Schirm blicken. Richten sie den Winkel und Höhe des Monitors wunschgemäß aus. ... -
Seite 16: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 25 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. D r ü c k e n S i e a u f d i e Ta s t e E N T E R , u m d a s B i l d s c h i r m - M e n ü ( O S D ) a u f z u r u f e n . E s g i b t z u s ä... -
Seite 17: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bildeinstellung * G-MASTER GB2730QSU Picture Adjust Bildeinstellung Bildeinstellung Signalauswahl Kontrast Audioeinstellungen Helligkeit Overdrive Benutzer Einst. Speichern Farbeinstellungen Erw. Kontrast Mode 1 Bildeinstellung Sprache Blauton Reduzierung Mode 3 Menü Einrichtung Schwarzwert Informationen Farbsättigung Gamma Zurücksetzen Einstellungselement Problem / Option Zu drückende Taste... -
Seite 18: Input Select
Signalauswahl G-MASTER GB2730QSU Input Select Bildeinstellung Eingangsquelle Auto Signalauswahl Manuell Audioeinstellungen Manuell Auswahl Benutzer Einst. Speichern Farbeinstellungen Auswahl HDMI Bildeinstellung Auswahl DISPLAYPORT (DP) Sprache Menü Einrichtung Informationen Zurücksetzen Einstellungselement Problem / Option Zu drückende Taste Die Signaleingänge werden auf Aktivität durchsucht. Der erste aktive Eingang wird Auto dargestellt. -
Seite 19: Audioeinstellungen
Audioeinstellungen G-MASTER GB2730QSU Audio Settings Bildeinstellung Lautstärke Signalauswahl Audioeinstellungen Optionen Benutzer Einst. Speichern Stumm Farbeinstellungen Audio Eingang HDMI LINE-IN Bildeinstellung Sprache Menü Einrichtung Informationen Zurücksetzen Einstellungselement Problem / Option Zu drückende Taste Zu leise Lautstärke Volume Zu laut Stellt den Ton in der vorherigen Lautstärke wieder her. - Seite 20 Benutzer Einst. G-MASTER GB2730QSU Speichern Bildeinstellung Benutzer Einst. Speichern Store User Setting Signalauswahl Benutzer-Modus User Mode 1 Audioeinstellungen Benutzer Einst. Speichern Farbeinstellungen Bildeinstellung Sprache Menü Einrichtung Informationen Zurücksetzen Einstellungselement Problem / Option Zu drückende Taste User Mode 1 Speichern Sie die Einstellungen der Bildschirmeinstellung.
-
Seite 21: Image Adjust
Bildeinstellung G-MASTER GB2730QSU Image Adjust Bildeinstellung Bildeinstellung Signalauswahl i-Style Color Standard Audioeinstellungen Scharf und Weich Benutzer Einst. Speichern HDMI RGB Bereich Voller farbbereich Farbbereich Farbeinstellungen Reduz Vollbild Bildeinstellung Sprache Menü Einrichtung Informationen Zurücksetzen Einstellungselement Problem / Option Zu drückende Taste Einstellungen über die Farbtemperatur sind aktiv, I-Style Color ist inaktiv. -
Seite 22: Menü Einrichtung
OSD zu weit oben Sie können die Anzeigezeit für das OSD-Menü auf OSD Einblendzeit OSD Time 5 bis 30 Sekunden einstellen. Iiyama Logo wird beim Einschalten nicht angezeigt. Startlogo Opening Logo Iiyama Logo wird beim Einschalten angezeigt. Freesync Funktion ist auf Aus eingestellt. -
Seite 23: Display Information
Informationen G-MASTER GB2730QSU Display Information Bildeinstellung Informationen Signalauswahl Audioeinstellungen Benutzer Einst. Speichern Farbeinstellungen Bildeinstellung Sprache Menü Einrichtung Informationen Zurücksetzen Zeigt Informationen über die aktuelle Signaleingabe von der Grafikkarte des Computers. HINWEIS In der Bedienungsanleitung der Grafikkarte finden Sie weitere Informationen über Änderung und Aktualisierung der Auflösung. - Seite 24 Sperre <OSD Menü> 1. Die Menü Sperre wird aktiviert in dem Sie die Taste ENTER für ca. 10 Sek gleichzeitig gedrückt halten. Die Meldung OSD Sperre erscheint beim Betätigen jeglicher Tasten. 2. Die Menü Sperre wird deaktiviert in dem Sie die Taste ENTER für ca. 10 Sek. gleichzeitig gedrückt halten.
-
Seite 25: Energieverwaltung
ENERGIEVERWALTUNG Die Funktion zur Energieverwaltung in diesem Produkt entspricht den Anforderungen für VESA DPMS. Wenn die Funktion aktiviert ist, wird unnötiger Stromverbrauch durch den Monitor reduziert, während der Monitor nicht bedient wird. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. -
Seite 26: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 27: Informationen Zum Recycling
Seltsame Das Audiokabel ist richtig angeschlossen. Geräusche sind zu hören. INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaffen Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. FEHLERSUCHE / INFORMATIONEN ZUM RECYCLING 23... -
Seite 28: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifikationen vorbehalten. TECHNISCHE DATEN Grösse-Kategorie 27" Panel-technologie Grösse Diagonal: 27" (68,5cm) Lochabstand 0,233mm H × 0,233mm V LCD- Helligkeit 350cd/m (Typisch) Fläche Kontrastrate 1000 : 1 (Typisch), Erw. Kontrast-Funktion vorhanden Ansichtbereich Rechts / Links : Jeweils 85°, Auf / Ab : Jeweils 80° (Typisch) Reaktionszeit 1ms (Grau zum Grau) Anzeigefarben... -
Seite 29: Abmessungen
ABMESSUNGEN 613,5mm/24,2” 54,0mm/2,1” 609,0mm/24,0” 300,0mm/11,8” ) : Maximale Werte KONFORMES TIMING Horizontal- Vertikal- Video Mode Dot Clock Frequenz Frequenz 640 × 480 31,469kHz 59,940Hz 25,175MHz 800 × 600 37,879kHz 60,317Hz 40,000MHz 1024 × 768 48,363kHz 60,004Hz 65,000MHz 1280 × 1024 63,981kHz 60,020Hz 108,000MHz...
