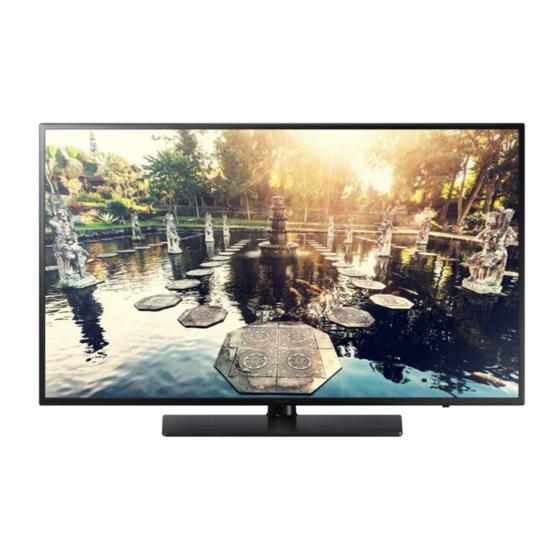

Samsung 6 SERIES Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. LED-Fernseher
  5. 6 SERIES
  6. Installationshandbuch

Samsung 6 SERIES Installationshandbuch

Vorschau ausblenden Andere Handbücher für 6 SERIES:
Inhaltsverzeichnis

Werbung

Quicklinks

LED-Fernseher
Installationshandbuch
Vielen Dank, dass Sie sich für dieses Gerät
von Samsung entschieden haben. Wenn Sie
umfassenderen Service wünschen, registrieren
Sie Ihr Gerät unter
www.samsung.com/register
Modell:
Seriennummer:

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung 6 SERIES

Inhaltszusammenfassung für Samsung 6 SERIES

  • Seite 1 LED-Fernseher Installationshandbuch Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben. Wenn Sie umfassenderen Service wünschen, registrieren Sie Ihr Gerät unter www.samsung.com/register Modell: Seriennummer:...

  • Seite 2: Betriebsarten

    Probleme mit dem Gerät auftreten. • Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics. – Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

  • Seite 3: Inhaltsverzeichnis

    Anschlussfeld................................8 y Verwenden des Bedienfelds für den Fernseher (Bedienfeldtasten) ..............11 y Fernbedienung ................................12 y Samsung Smart Control (separat erhältlich) ......................14 y Anschließen an das Koaxial-Netzwerk ........................17 y Anschließen der Badezimmerlautsprecher ......................18 y Anschließen von MediaHub HD ..........................20 y Anschießen des RJP (Geräteanschlussadapter) .....................

  • Seite 4: Zubehör

    Sie sich bitte mit Ihrem Händler in Verbindung. ✎ Farbe und Form der Teile können sich je nach Modell unterscheiden. • Fernbedienung & 2 Batterien (Typ AAA) • Hotel-Wandhalterung • Samsung Smart Control (separat erhältlich) • Netzkabel • Kurzanleitung zur Konfiguration • Bedienungsanleitung Sicherheitshinweise (nicht überall verfügbar)

  • Seite 5: Montieren Des Standfußes Für Das Led-Fernsehgerät

    Montieren des Standfußes für das LED-Fernsehgerät LED-Modelle ab 32 Zoll sind mit einem Schwenkfuß ausgestattet. Mit Hilfe der Schwenkfüße können Sie die Fernsehgeräte 20 bzw. 90 Grad nach links oder rechts drehen. Teile des Standfußes Verwenden Sie zum Montieren des Standfußes nur die mitgelieferten Komponenten und Teile. 1 Stk.

  • Seite 6: Montage Der Schwenkvorrichtung

    Montage der Schwenkvorrichtung ] ACHTUNG: Wenn Sie das Fernsehgerät so befestigen, das es geschwenkt werden kann, müssen Sie entsprechend den im Installationshandbuch beschriebenen Anweisungen für einen sicheren Stand des Geräts auf dem Boden, einem Tisch, einer Kommode o. ä. sorgen. LED-Modelle ab 32 Zoll sind mit einem Schwenkfuß ausgestattet. Dieser Schwenkfuß verfügt eine Schwenkvorrichtung an der Standfußhalterung, mit der Sie die Fernsehgeräte um 20, 60 oder 90 Grad nach links und rechts schwenken können.

  • Seite 7: Hotel-Wandhalterung

    Hotel-Wandhalterung ¦ Schraube + Mutter Kurze Schraube (2 Stk.) Lange Schraube (2 Stk.) Mutter (2 Stk.) Unterlegscheibe (2 Stk.) Oben Befestigen Sie den Standfuß wie in der Abbildung gezeigt auf einer ebenen Fläche wie z. B. einer Unten Kommode, einem Schreibtisch oder einem Fernsehschrank.

  • Seite 8: Anschlussfeld

    Anschlussfeld ✎ Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet sein. ✎ Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche Farbe aufweisen. VARIABLE AUDIO OUT Hiermit können Sie die Badezimmerlautsprecher anschließen.
  • Seite 9 HDMI IN 1(DVI), 2(ARC) Zum Anschließen an die HDMI-Buchse von Geräten mit HDMI-Ausgang. ✎ Beim Anschließen von Geräten über eine HDMI-HDMI-Verbindung ist kein zusätzliches Tonsignal erforderlich. Über HDMI werden sowohl Bild als auch Ton übertragen. ✎ Verwenden Sie für DVI-Verbindungen mit externen Geräten den Anschluss HDMI IN 1(DVI).

  • Seite 10: Anzeigemodi

    Anzeigemodi Sie können auch eine der Standardauflösungen aus der Spalte „Auflösungen“ wählen. Das Fernsehgerät wird automatisch auf die gewählte Auflösung eingestellt. Bei Anschluss eines Computers müssen Sie die Bildschirmauflösung für das Fernsehgerät auf dem Computer einstellen. Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz. Wenn eine andere als die in der folgenden Liste aufgeführte Einstellung gewählt wurde, wird auf dem Fernsehbildschirm möglicherweise kein Bild angezeigt. Stellen Sie die Bildschirmauflösung entsprechend den Anweisungen im Benutzerhandbuch des Computers oder der Grafikkarte ein. Bei den in der Tabelle angegebenen Auflösungen handelt es sich um die empfohlenen Auflösungen. ✎ Die optimale Auflösung beträgt 1920 x 1080 bei 60 Hz. Horizontalfrequenz Vertikalfrequenz Pixeltaktfrequenz Sync-Polarität Modus Auflösung (KHz) (Hz) (MHz) (H x V) 720 x 400...

  • Seite 11: Verwenden Des Bedienfelds Für Den Fernseher (Bedienfeldtasten)

    Verwenden des Bedienfelds für den Fernseher (Bedienfeldtasten) Der TV-Controller verfügt über einen Knopf, den Sie in alle Richtungen bewegen können, und der die Navigation auch ohne Fernbedienung ermöglicht. ✎ Manche Funktionen, für die Sie eine PIN eingeben müssen, stehen möglicherweise nicht zur Verfügung. ✎...

  • Seite 12: Fernbedienung

    Fernbedienung ✎ Diese Fernbedienung weist Braille-Punkte auf der Netz-, Sender- und Lautstärketasten auf und kann von Sehbehinderten verwendet werden. Hiermit schalten Sie das Gerät ein bzw. aus. Hiermit können Sie die verfügbaren Videosignalquellen anzeigen und auswählen. Hiermit können Sie direkt auf die Sender zugreifen.

  • Seite 13: Einlegen Von Batterien (Batteriegröße: Aaa)

    Einlegen von Batterien (Batteriegröße: AAA) ✎ HINWEIS y Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät ein. y Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung. y Form und Farbe können je nach Modell unterschiedlich sein. y Die Fernbedienungstasten „HOME“ und „3D“ werden nicht unterstützt. Wenn diese Tasten gedrückt werden, reagiert das Fernsehgerät nicht.

  • Seite 14: Samsung Smart Control (Separat Erhältlich)

    ‒ Touchpad: Legen Sie einen Finger auf das Touchpad, und bewegen Sie die Samsung Smart Control. Der Zeiger auf dem Bildschirm bewegt sich in die Richtung, die durch die Bewegung der Samsung Smart Control vorgegeben wird. Tippen Sie auf das Touchpad, um das markierte Element auszuführen.

  • Seite 15: Wiederherstellen Der Verbindung Zur Samsung Smart Control

    1. Drücken Sie 3 Sekunden gleichzeitig die Tasten RETURN und GUIDE. ‒ Die Samsung Smart Control muss aus einer Entfernung von etwa 30 bis 40 cm auf den Fernbedienungsempfänger am Fernsehgerät gerichtet werden. 2. Das Verbindungssymbol wird auf dem Bildschirm angezeigt. Anschließend wird automatisch eine Verbindung zwischen Samsung Smart Control und dem Fernsehgerät hergestellt.

  • Seite 16: Bedienen Des Fernsehgeräts Durch Bewegen Der Samsung Smart Control

    Fernsehgeräts durch Bewegen der Samsung Smart Control ermöglicht. Wenn Sie einen Finger auf das Touchpad legen, erscheint auf dem Bildschirm ein Zeiger. Bewegen Sie die Samsung Smart Control. Der Zeiger bewegt sich in gleicher Weise wie die Samsung Smart Control. In Fenstern mit Bildlauf können Sie zudem nach oben oder unten blättern.

  • Seite 17: Anschließen An Das Koaxial-Netzwerk

    → ENTERE. Nachdem ein Menü angezeigt wird, befolgen Sie diese allgemeinen Anweisungen, um Werte zu ändern und zu navigieren. ‒ Mit den Pfeiltasten (Auf und Ab) und der Eingabetaste auf der Samsung-Fernbedienung können Sie die Menüs auswählen. ‒ Wählen Sie zuerst im Menü die Option System und dann Select Self Diagnosis for CM.

  • Seite 18: Anschließen Der Badezimmerlautsprecher

    Anschließen der Badezimmerlautsprecher Zum Anschließen der Badezimmerlautsprecher gehen Sie folgendermaßen vor: Anschließen über den variablen Ausgang (verfügbar ohne externen Verstärker) ¦ Rückseite des Fernsehgeräts Lautsprecher VOL+ Lautstärkeregler VOL- 1. Verbinden Sie das Fernsehgerät über den Anschluss VARIABLE AUDIO OUT mit den Badezimmerlautsprechern des Hotels.
  • Seite 19 Audioeingang ¦ Ein zusätzlicher Anschlusskasten für Kopfhörer kann beim Bett oder am Arbeitstisch eingebaut werden, damit die Gäste bequem darauf zugreifen können. Nachfolgend wird der Ablauf der Installation beschrieben. • Detailzeichnung des Kopfhörerkastens. Rückseite des Fernsehgeräts HEADPHON BOX Kopfhörerkasten Shield wire TV Headphones jack Red Wire (Audio-R) Whitewire (Audio-L)

  • Seite 20: Anschließen Von Mediahub Hd

    Anschließen von MediaHub HD Ausgabe jeder externen Signalquelle, die an den MediaHub HD im Hotelzimmer angeschlossen ist. Rückseite des MediaHub HD Rückseite des Fernsehgeräts HDMI RS/232 2 HDMI-Kabel 1 RS-232- Datenkabel 1. Verbinden Sie den RJP-Anschluss des Fernsehgeräts mit dem RS/232-Anschluss von MediaHub HD. 2.

  • Seite 21: Anschießen Des Rjp (Geräteanschlussadapter)

    HDMI-Anschluss des Geräteanschlussadapters. 5. Verbinden Sie das Fernsehgerät über den Anschluss mit dem RS/232-Anschluss des Geräteanschlussadapters. ✎ Samsung-Fernsehgeräte sind mit den Geräteanschlussadaptern TeleAdapt TA-7610, TA-7650 (HD) und TA-7660 (HD Plus) kompatibel. • RJP (Geräteanschlussadapter): RJP ist die Abkürzung von Remote Jack Pack (Geräteanschlussadapter). Der Geräteanschlussadapter ist ein Hardwaremodul mit unterschiedlichen Audio/Video-Eingängen (A/V, Audio, PC und HDMI) und entsprechenden Ausgängen. Die entsprechenden Signalquellen werden über den Geräteanschlussadapter mit dem Fernsehgerät verbunden.
  • Seite 22 • Sie können den Geräteanschlussadapter auf die Werkseinstellungen zurücksetzen. Drücken Sie hierzu gleichzeitig 10 Sekunden lang auf die Tasten A/V und HDMI. Alle LEDs blinken 5 mal, um zu bestätigen, dass das Gerät zurückgesetzt wurde. • Der Geräteanschlussadapter schaltet alle LEDs nach 5 Minuten aus, um unnötige Lichtbelästigung im Hotelzimmer zu vermeiden.

  • Seite 23: Aansluiten Op Een Common Interface-Sleuf (Uw Kaartsleuf Om Televisie Te Kijken)

    Aansluiten op een COMMON INTERFACE-sleuf (uw kaartsleuf om televisie te kijken) ✎ Szenario 1: Wenn keine Eingangsquelle angeschlossen ist: Befestigen des CI-Kartenadapters Befestigen Sie den Adapter wie unten gezeigt. ✎ Entfernen Sie zum Installieren des CI-Kartenadapters den Aufkleber am Fernsehgerät. Gehen Sie folgendermaßen vor, um den CI-Kartenadapter anzuschließen. ✎...

  • Seite 24: Konfigurieren Der Daten Für Die Hoteloption

    Konfigurieren der Daten für die Hoteloption → → → → ENTERE. (Das Gerät wechselt vom Hotelmodus Starten: Drücken Sie nacheinander auf diese Tasten: MUTE in den unverbundenen Modus.) Schließen des Menüs: Schalten Sie das Gerät aus und wieder ein. ✎ Je nach Modell und Region sind manche Menüs auf dem Fernsehgerät nicht vorhanden. Funktionen für Hotelfernsehen Beschreibung Kategorie...
  • Seite 25 Funktionen für Hotelfernsehen Beschreibung Kategorie Option Anfangswert • ON: Kontrolle der DTV-Sendernummer. (TV-Sendereditor nicht verfügbar) • OFF: Keine Kontrolle der DTV-Sendernummer. (Die Funktion zum Bearbeiten der Dynamic SI DTV-Sender ist erreichbar, aber die Aktualisierung der Nummern zusätzlicher Sender wird nicht unterstützt) Wenn eine fehlerhafte Zuordnung zwischen den Daten in der Senderliste und den übertragenen Daten auftritt, stellt das Fernsehgerät die Sender automatisch ein, um die Daten/Parameter in der Senderliste wiederherzustellen.
  • Seite 26 Funktionen für Hotelfernsehen Beschreibung Kategorie Option Anfangswert • OFF: Im Werksmenü funktioniert keine der Uhroptionen. Nur Hauptmenü. Clock Type • SW Clock: Es wird nur die SW-Uhr verwendet. Hiermit wählen Sie die Methode zum Aktualisieren der Zeitdaten aus. • Manual: Sie können die Zeitdaten aus dem DVB-Kanal verwenden oder die Uhr von Hand einstellen, wenn das Fernsehgerät sich im Modus „Unverbunden“ befindet.
  • Seite 27 Anforderungen für die Begrüßungslogo-Datei: Hospitality Logo DL • Nur BMP- oder AVI-Dateien werden unterstützt. • Max. Dateigröße: BMP - 960 x 540. AVI - 30MB. • Der Dateiname muss „samsung.bmp“ oder „samsung.avi“ lauten. Logo Display Time Hiermit legen Sie die Anzeigedauer des Logos fest (3, 5, 7 Sekunden). Clone TV to USB Hiermit kopieren Sie die aktuellen Fernseheinstellungen auf ein USB-Speichergerät.
  • Seite 28 Funktionen für Hotelfernsehen Beschreibung Kategorie Option Anfangswert • ON: Die REACH-Funktion wird für dieses Fernsehgerät verfügbar. REACH • OFF: Die REACH-Funktion wird für dieses Fernsehgerät nicht verfügbar. REACH IP Mode … Bei Aktivierung funktioniert Reach über IP, nicht über RF. Server IP Setting …...
  • Seite 29 Funktionen für Hotelfernsehen Beschreibung Kategorie Option Anfangswert Widget Mode Hiermit aktivieren bzw. deaktivieren (ON/OFF) Sie den Widget-Modus. Vendor Solution Type Wählen Sie die Art der Lösung (Vender Server/ SINC Server). Server Server URL Setting Hiermit legen Sie die Server-URL fest. Widget Solution License Server IP...
  • Seite 30 Sie müssen die Soundbar anschließen, um den Ton zu hören. Sound Bar Out OFF: Der Ton wird normal über die TV-Lautsprecher ausgegeben. Hiermit zeigen Sie die Website des zuständigen Samsung-Kundendienstzentrums, Contact Samsung die Softwareversion und die Mac-Adresse an. Sie können das Verhalten der externen LED im Standby-Modus konfigurieren.
  • Seite 31 Welcome Message ¦ Der Begrüßungstext ist eine Funktion, mit der eine benutzerdefinierte Nachricht immer dann auf dem Bildschirm angezeigt werden kann, wenn der Gast das Fernsehgerät in seinem Zimmer einschaltet. – Die Einstellungen für den Begrüßungstext erfolgen über das Menü der Hoteloptionen. – Der Begrüßungstext muss aktiviert sein, damit die Meldung beim Einschalten angezeigt werden kann. Hospitality Mode Standalone Network...
  • Seite 32 • Logo File Format – Das Fernsehgerät unterstützt lediglich die Formate BMP und AVI. – Der Dateiname muss samsung.bmp oder samsung.avi lauten. – Die optimale Auflösung im BMP-Format beträgt 960 x 540. – Eine Logo-Datei im AVI-Format darf maximal 30 MB groß sein.

  • Seite 33: Voraussetzungen Für Das Klonen (Kontrollpunkt)

    Cloning ¦ USB-Kopie ist eine Funktion, mit der vom Benutzer konfigurierte Einstellungen (Bild, Ton, Eing., Sender, Einstell., und Hoteleinstellungen) von einem Fernseher heruntergeladen und per USB auf andere Fernseher hochgeladen werden. Alle benutzerdefinierten Einstellungen eines Fernsehgeräts (das Vorgabegerät) können auf das USB-Gerät kopiert werden. ✎ Nach dem Klonen werden bestimmte Funktionen angewendet, wenn das Fernsehgerät wieder eingeschaltet wird. • Clone TV to USB: Bei diesem Vorgang werden gespeicherte Daten aus einem bestimmten Bereich des EEPROM im Fernsehgerät auf das USB-Gerät kopiert.

  • Seite 34: Aktivieren Der Automatischen Initialisierung

    Aktivieren der automatischen Initialisierung ¦ Wenn Sie die Einstellungen von einem Fernsehgerät zu einem anderen klonen möchten, kopieren Sie die Einstellungen sowohl des Gästemenüs als auch des Hotelmenüs (Bild, Ton, Eingang, Sender, Einstellungen und Hoteleinstellungen). Hiermit können Sie dieselben Standardeinstellungen für fast alle Menüwerte Ihrer Hotelfernsehgeräte übernehmen. Wenn Sie es Gästen erlauben, auf das Gästemenü zuzugreifen (z. B. auf das Bildmenü), so können sie die Einstellungen in diesen Menüs ändern und die Standardeinstellungen aufheben.

  • Seite 35: Plug & Play

    Werte auf die Werkseinstellungen SW Update Service Pattern zurückgesetzt und das Krankenhaus-Plug & Play-Menü Sound Bar Out wird angezeigt. Gehen Sie zum ersten, unten angezeigten Contact Samsung Standby LED Krankenhaus-Plug & Play-Bildschirm. TV Reset E + P Bei Wechsel des Lands für den...
  • Seite 36 • LocalSet ‒ Anfangs hervorgehoben: EU ‒ Durch Auswahl von Ändern und anschließendes Drücken der Taste Enter kann das Land geändert werden. ‒ Nach Änderung des Landes schaltet sich das Fernsehgerät automatisch aus und wieder ein. ‒ Wenn Sie ein falsches Land ausgewählt haben, führen Sie TV Reset nach Öffnen des System-Abschnitts im Hotelmenü...
  • Seite 37 Universalfernbedienung ¦ Bei der Universalfernbedienung handelt es sich um ein Spezialgerät, mit dem Sie mehrere Fernsehgeräte bedienen können. Diese Funktion ist hilfreich wenn mehrere Fernsehgeräte an einem Ort aufgestellt ist, wie z. B. in einem Krankenhaus. Die Meldung „ID-Nummer festlegen“ wird im Menü „Quelle“ angezeigt. Mit der Fernbedienung können Sie Fernsehgeräte mit maximal 9 verschiedenen ID-Nummern ansteuern.

  • Seite 38: Channel Bank Editor (Nur Bei Smoovie-Tv)

    Channel Bank Editor (nur bei Smoovie-TV) ¦ Mit dem Channel Bank Editor können Sie die Sender für die drei verschiedenen Bezahloptionen bearbeiten. Je nach verwendeter Bezahlkarte kann der Hotelgast unterschiedliche Sender empfangen. Einstellen des CH Bank Editor im Modus „Unverbunden“ 1. Starten Sie mit „MUTE + ENTER“ den Modus „Unverbunden“. 2.
  • Seite 39 5. Stellen Sie die Sender für die Bezahloption entsprechend den folgenden Angaben ein. a. Bank1 (Kostenloser Sender): Wählen Sie die verfügbaren Sender, wenn keine Karte in die Fernbedienung eingesetzt ist. b. Bank2 (Familienkarte – Grün): Wählen Sie die verfügbaren Sender, wenn eine GRÜNE KARTE in die Fernbedienung eingesetzt ist.
  • Seite 40 Channel Editor ¦ Mit Hilfe des Kanal-Editors können Sie den Sendernamen und die Kanalnummer bearbeiten. Verwenden Sie den Kanal-Editor, um die Sender nach den benutzerdefinierten Kanalnummern zu sortieren. Hospitality Mode Standalone Network SI Vendor Widget Solution Power On Cable Modem Channel Vitual Standby Menu OSD...
  • Seite 41 Vorgehensweise zum Aktivieren von Smoovie TV Smovie TV (Terrestrisch/Kabel) Mixed Channel Map aktivieren (Terrestrisch oder Kabel) Nur Terrestrisch oder Kabel Nur Terrestrisch oder Kabel Schritt Wenn „Plug & Play für Hotel“ gestartet Wenn „Plug & Play“ bereits Wenn „Plug & Play für Hotel“ gestartet wird Wenn „Plug &...

  • Seite 42: Senderliste

    Senderliste Sie können Senderinformationen für Alle, TV, Radio, Daten/Andere, Analog oder Favoriten 1-5 anzeigen. ✎ Wenn Sie die Taste CH LIST auf der Fernbedienung drücken, wird das Fenster Senderliste angezeigt. • Alle: Hiermit zeigen Sie alle verfügbaren Sender an. • TV: Hiermit zeigen Sie alle verfügbaren Fernsehsender an. • Radio: Hiermit zeigen Sie alle verfügbaren Radiosender an.
  • Seite 43 So verwenden Sie die Wiedergabe planen in Verbindung mit der Senderliste (nur digitale Sender) Wenn Sie in der Senderliste die Wiedergabe planen einstellen, können Sie das Programm nur in der Programmansicht auswählen. 1. Drücken Sie die Taste LIST, und wählen Sie dann den gewünschten digitalen Sender. 2.
  • Seite 44 Verwenden des Optionsmenüs t Sie können jeden Sender mit Hilfe der Menüoptionen einstellen (Favorit. bearb., Sperren/Freigabe, Entfernen, Abwählen, Alle wählen). 1. Drücken Sie im Fenster Senderliste die Taste TOOLS, und wählen Sie dann Bearb.-Modus. Links neben dem Sender erscheint ein Kontrollkästchen. 2.
  • Seite 45 My Channel ¦ Bestimmen des Landes und des Genres für die Sender des Hotels. Wenn der Benutzer ein Land und ein Genre wählt, werden die entsprechenden Sender angezeigt. • Sie müssen zunächst das Land auswählen, denn sonst können Sie KEIN Genre einstellen. • Wenn Sie ein Genre ausgewählt haben, für das KEINE Sender hinzugefügt wurden, werden in der Senderliste alle Sender angezeigt.

  • Seite 46: Erläuterungen Zur Tastenbelegung

    Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe Vorherige Einstellung BLUE Zurück zur Anzeige. (Genre-Setup: Letztes Land und Genre) beibehalten ENTER Auswählen eines Elements. Eingabe Ch. Up/Down Markierung seitenweise verschieben. (Ohne Führer) UP/DOWN Navigation in den einzelnen Ländern, Genre-Liste. (umlaufend) Verschieben Auswählen des markierten Elements und verschieben der Markierung in den Genre- RIGHT Bereich.
  • Seite 47 Markierungsinteraktion [Länderelemente] • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. ✎ Hinweise y Die Benutzer können in den Listenelementen jedes Landes und der Genreliste navigieren, indem Sie auf die Auf/Ab- Tasten der Fernbedienung drücken.
  • Seite 48 Markierungsinteraktion [Standardgenre] • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. Eigene Sender Eigene Sender Aktueller Status: Alle Länder/Sportarten Aktueller Status: Alle Länder/Sportarten Land Genre Land Genre ▲ ▲ EINGABE/ NACH RECHTS Alle Länder Alle Alle Länder Alle Österreich Nachrichten Österreich Nachrichten Belgien (Niederländisch) Radio Belgien (Niederländisch) Radio Belgien (Französisch) Unterhaltung...
  • Seite 49 Interaktion für Moduswechsel 1 (1/2) • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. Eigene Sender Eigene Sender Aktueller Status: Alle Länder/Sportarten Aktueller Status: Alle Länder/Sportarten Land Genre Land Genre ▲ ▲ Alle Länder Alle Alle Länder Alle Österreich Nachrichten Österreich Nachrichten Belgien (Niederländisch) Radio Belgien (Niederländisch) Unterhaltung Belgien (Französisch) Unterhaltung...
  • Seite 50 Interaktion für Moduswechsel 1 (2/2) • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. Eigene Sender Aktueller Status: Alle Länder/Sportarten Land Genre ▲ EINGABE Alle Länder Alle Österreich Nachrichten Belgien (Niederländisch) Unterhaltung Genremodus ändern in Österreich / Nachrichten. Info Belgien (Französisch) Hotel Tschechisch Frankreich Deutschland ▼ Hilfebereich für die Navigation • Die Meldung zum Abschluss des Genremoduswechsels wird • Wenn im Zuordnungsmenü...
  • Seite 51 Interaktion für Moduswechsel 2 (1/2) • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. Eigene Sender Eigene Sender Aktueller Status: Alle Länder/Sportarten Aktueller Status: Alle Länder/Sportarten Land Genre Land Genre ▲ ▲ Alle Länder Alle Alle Länder Alle Österreich Nachrichten Österreich Nachrichten Belgien (Niederländisch) Unterhaltung Belgien (Niederländisch) Unterhaltung Belgien (Französisch) Sport...

  • Seite 52: Ausschalten

    Anschaltszenario [letztes gespeichertes] • Diese Seite dient nur für die Interaktion. Der dargestellte Bildschirm ist möglicherweise nicht exakt identisch mit dem tatsächlichen. NETZ Aktueller Status: Österreich / Nachrichten Ausschalten • Aktueller Genremodus: Österreich / Nachrichten NETZ Eigene Sender Aktueller Status: Alle Länder/Sportarten Land Genre ▲ Alle Länder Alle Österreich Nachrichten Belgien (Niederländisch) Unterhaltung Belgien (Französisch) Hotel Tschechisch Frankreich Deutschland ▼...

  • Seite 53: Layout Des Linken Bereichs

    Genreeditor (hiermit werden die Genres der verschiedenen Sender von Hotel-TV konfiguriert.) • Kann über das Hotel-Menü (Werk) verwendet werden. • Unterstützte Genres sind: Nachrichten, Radio, Unterhaltung, Sport und Hotel. • Es können für jeden Sender zur gleichen Zeit mehrere Genres ausgewählt werden. Landeseditor (Sendereditor): Mit diesem Editor werden die Länder der einzelnen Sender von Hotel-TV konfiguriert. • Unterstützte Länder (20 Länder): Österreich, Belgien, China, Dänemark, Finnland, Frankreich, Deutschland, Griechenland, Italien, Japan, Niederlande, Norwegen, Portugal, Russland, Korea, Spanien, Schweden, Türkei, USA • Wenn für ein Land mehr als ein Sender eingestellt ist, wird das Land als Kategorie eingetragen und die Benutzer können die Sender pro Land anzeigen.
  • Seite 54 Elemente Name Beschreibung • Wenn der Benutzer diesen Bildschirm öffnet, wird das aktuell ausgewählte Standard- Element markiert. • Landessymbol + Kategoriebezeichnung werden bereitgestellt. (Wenn sich die Markierung im Hauptfenster befindet, wird nur das Symbol angezeigt.) • Verschieben der Markierung – Durch Drücken der Auf/Ab-Taste wird die Markierung bewegt. –...
  • Seite 55 ✎ Hinweise y Dies ist eine Definition des Menüs "Extras" in der Kategorie des linken Bereichs. y Nur das Infoelement für jede Kombination von Registriert / Land wird bereitgestellt. Elemente Kategorie Menü Extras Beschreibungen Registrierte Sender. Die Anzahl der Sender des jeweiligen Registriert, Land Informationen Landes. • Die Elemente werden ohne 'Sender' angezeigt. Fehlerfälle ✎...
  • Seite 56 ✎ Hinweise y Diese Komponente kommt in dem Fall zum Einsatz, dass in der Landeskategorie keine Sender registriert sind. Elemente Beschreibung Beschreibung • Diese Meldung wird angezeigt, wenn das ausgewählte Land keine Elemente enthält. Hauptfenster [Sender-Browser] Deutsch...
  • Seite 57 Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe CH UP/DOWN Verschieben der Seite. Seite ENTER Auswählen oder Öffnen des entsprechenden Senderbrowserbereichs. Auswählen RETURN Zurückkehren zum vorherigen Schritt (Werksmodus). Zurück UP/DOWN Bewegen der Markierung nach oben oder unten. (Ohne Führer) RIGHT Verschieben der Markierung in den Senderbrowserbereich. (Ohne Führer) INFO Anzeigen der Kategorieinformationen.

  • Seite 58: Darstellungsregeln Für Das Senderlistensymbol

    Gemeinsame Elemente des Senders [+ Symbolmethode] Darstellungsregeln für die Senderliste Standard Komponente Aufbau • Kontrollkästchen + Statussymbol + Nummer des digitalen Senders + Sendername Digitale Sender – Darstellungsformat für die Sendernummer: ###-### (die Sendernummer wird durch '-' symbolisiert) ATSC • Kontrollkästchen + Analogsymbol + Nummer des analogen Senders + Sendername Analoge Sender –...

  • Seite 59: Zu Ländern Hinzufügen / Länder Bearbeiten

    Zu Ländern hinzufügen / Länder bearbeiten (1/2) • Sendermanager > Browser > Extras > Zu Ländern hinzufügen Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe ENTER Auswählen des markierten Elements. Eingabe RETURN Abbrechen und Zurückkehren zum vorherigen Fenster (Extras). Zurück UP/DOWN Verschieben der Markierung auf die Landeselemente. Verschieben LEFT/RIGHT Verschieben der Markierung. Verschieben INFO TOOLS...
  • Seite 60 Elemente Name Beschreibung • Wenn es keine Sender gibt, die in den ausgewählten Sendern zur Liste der Länder hinzugefügt wurden, wird als Titel "Zu Ländern hinzufügen" Zu Ländern hinzufügen angezeigt. Fenster • • Ein Kontrollkästchen wird angezeigt, je nachdem, ob das beim Öffnen des Fensters ausgewählte Land bereits registriert wurde oder nicht. TV-Programm •...

  • Seite 61: Bearbeiten Der Sendernummer [Typ Wechseln]

    Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe ENTER Auswählen des markierten Elements. Eingabe RETURN Abbrechen und Zurückkehren zum vorherigen Fenster (Extras). Zurück UP/DOWN Verschieben der Markierung auf die Landeselemente. Verschieben LEFT/RIGHT Verschieben der Markierung. Verschieben INFO TOOLS Schließen des aktuellen Fensters und Anzeigen des Menüs "Extras". (Ohne Führer) EXIT Abbrechen und Zurückkehren zum vorherigen Schritt (Werksmodus).
  • Seite 62 Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe ENTER Übernehmen der Änderungen und Schließen des Fensters. Eingabe RETURN Abbrechen und Zurückkehren zum vorherigen Fenster (Extras). Zurück ▲/▼ Ändern der Nummer des gewählten Senders. Einstellen Eingeben einer Ziffer. Nummer INFO TOOLS Schließen des aktuellen Fensters und Anzeigen des Menüs "Extras". (Ohne Führer) EXIT Abbrechen und Zurückkehren zum vorherigen Schritt (Werksmodus).

  • Seite 63: Bearbeiten Der Sendernummer [Externe Eingabe]

    Bearbeiten der Sendernummer [Externe Eingabe] (3/3) • Sendermanager > Browser > Extras > Sendernummer bearbeiten Erläuterungen zur Tastenbelegung Taste Aktion Navigation Hilfe Wenn ein Benutzer auf diese Taste drückt, wird die Sendernummer initialisiert. Zurücksetzen ENTER Übernehmen der Änderungen und Schließen des Fensters. Eingabe RETURN Abbrechen und Zurückkehren zum vorherigen Fenster (Extras). Zurück ▲/▼...
  • Seite 64 Elemente Name Beschreibung • Der Bereich für Sendernummern. – Sowohl die Zifferntasten als auch Auf / Ab-Tasten werden unterstützt. – Wenn kein Wert zugewiesen wird, wird das Zeichen "-" so oft angezeigt, wie der Wert Stellen hat. Bereich für ▲ ▲...
  • Seite 65 Elemente Name Beschreibung Fenster "Sendernamen bearbeiten" • Der Cursor und das Zeichen, das zurzeit eingegeben wird, hat die Farbe der Markierung. Sendername • Wenn die maximale Anzahl der Zeichen erreicht ist, wird der Cursor nicht angezeigt. Tastatur • Ein detailliertes Szenario finden Sie im Dokument zum Tastaturentwurf. Extras (Bearbeitungsmodus) Bearbeitungsmodus Markierung des Inhalts (wenn die Anzahl der aktivierten Wenn es mehr als ein aktiviertes Element gibt.

  • Seite 66: Ch-Banner [Wenn Eine Sendernummer Zu Einem Externen Eingang Zugewiesen Ist]

    CH-Banner [wenn eine Sendernummer zu einem externen Eingang zugewiesen ist] ✎ Hinweise y Die Spezifikationen für das Fernsehsenderbanner werden angewendet. y Wenn es ein nicht unterstütztes Element gibt, oder liegen keine entsprechenden Informationen vor, so werden die Elementwerte nicht angezeigt. y Der Sendername wird als "Name des externe Eingangs" angegeben. Elemente Name Beschreibung...

  • Seite 67: Funktionen Der Soundbar Im Hotelmodus

    ¦ • Verwenden einer Samsung-Soundbar mit einem Hotelfernsehgerät – Sie können eine Samsung-Soundbar mit Hotelfernsehgeräten von Samsung verwenden, die über eine HDMI- Verbindung die ARC-Funktion unterstützen. Wenn Sie eine kompatible Samsung-Soundbar über ein HDMI-Kabel mit einem unterstützten Hotelfernsehgerät von Samsung verbinden, können Ihre Gäste den Ton des Fernsehers über die Soundbar genießen.

  • Seite 68: Sicherheitseinstellung

    Sicherheitsmodus ¦ Designspezifikationen y Über dieses Menü können bestimmte Funktionen, wie z. B. Teletext und externe Signaleingänge (HDMI, USB), in bestimmten Einrichtungen wie Justizvollzugsanstalten eingeschränkt werden. y Ohne Eingabe des korrekten Passworts wird der Zugriff auf das Sicherheitsmenü verweigert. y Sicherheitseinstellung – Die Sicherheitseinstellung kann aktiviert und deaktiviert („EIN“/„AUS“) werden. –...

  • Seite 69: Anbringen Der Wandhalterung

    Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Wir raten Ihnen davon ab, dies selbst zu tun. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt wird.

  • Seite 70: Befestigen Des Fernsehgeräts An Der Wand

    Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb. Kensington-Schloss als Diebstahlsicherung Das Kensington-Schloss gehört nicht zum Lieferumfang Ihres Samsung- Geräts. Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von der Abbildung abweichen.

  • Seite 71: Technische Daten

    ✎ Änderungen der technischen Daten und des Gerätedesigns vorbehalten. ✎ Die technischen Daten zur benötigten Netzspannung finden Sie auf dem Etikett am Produkt. ✎ Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifischen Auflagen wie z. B. REACH finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.

  • Seite 72: Technische Daten Des Kabelmodems He694

    Technische Daten des Kabelmodems HE694 ‒ DOCSIS 3.0 (Anhang A)-konform ‒ Unterstützung der flexiblen Kanalbündelung mit DSxUS (bis zu 8x4) Schnittstelle HF Upstream HF-Schnittstelle F-Stecker 75 Ω Frequenzbereich 5 ~ 65MHz (erweitert 5 ~ 85MHz) DATA-Schnittstelle 10/100 Ethernet RJ-45 Gebündelte Kanäle Unterstützt maximal 4 Kanäle Capture-Bandbreite 25,6 MHz (6,4 MHz x 4 Kanäle) HF Downstream Modulation QPSK, 8 QAM, 16 QAM, 32 QAM, 64 QAM...

  • Seite 73: Abmessungen

    730,4 701,4 395,7 449,2 433,8 482,8 54,6 192,6 HG40EE694 917,6 888,6 501,1 556,5 539,2 591,1 54,2 226,5 HG49EE694 1105,8 1076,8 607,0 556,5 645,0 697,0 54,6 226,5 Details des Anschlussfelds / Rückansicht ✎ Detailed dimensions can be checked at Displaysolutions.samsung.com. Deutsch...

  • Seite 74: Details Des Standfußes

    Details des Standfußes • HG32EE694 (Maßeinheit: mm) R9,5 R3,75 449,2 192,6 157,0 • HG40EE694 / HG49EE694 (Maßeinheit: mm) R9,5 R3,75 556,5 226,5 ✎ HINWEIS: Die Abbildungen sind nicht notwendigerweise maßstabsgetreu. Änderungen der Maße vorbehalten. Beachten Sie die Abmessungen, wenn Sie Ihr Fernsehgerät installieren. Nicht verantwortlich für Rechtschreib- oder Druckfehler.

  • Seite 75: Lizenz

    DivX VOD section of your device setup menu. DivX Certified® to play DivX® video up to HD 1080p, including premium content. DivX®, DivX Certified® and associated logos are trademarks of DivX, LLC and are used under license. Covered by one or more of the following U.S. patents: 7,295,673; 7,460,668; 7,515,710; 8,656,183; 8,731,369; RE45,052. Open Source License Notice Open Source used in this product can be found on the following webpage. (http://opensource.samsung.com) Open Source Licence Notice is written only English. Deutsch...
  • Seite 76 SAMSUNG WORLDWIDE kontaktieren Bei Fragen oder Hinweisen zu Produkten von Samsung setzen Sie sich bitte mit dem SAMSUNG-Kundendienstzentrum in Verbindung. Land Website Kundendienstzentrum AUSTRIA 0800-SAMSUNG (0800-7267864) www.samsung.com/at/support [Only for Dealers] 0810-112233 BELGIUM 02-201-24-18 www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French) BOSNIA 055 233 999 www.samsung.com/support...
