Achtung, wichtig!
Steht am Montageort kein Schutzleiter zur Verfügung, müssen Sie zuerst
eine neue Netzzuleitung mit Schutzleiter zum Montageort der Leuchte
verlegen.
Der Anschluss und der Betrieb der Leuchte ohne korrekten Anschluss
eines Schutzleiters ist nicht zulässig!
Im Fehlerfall besteht Lebensgefahr durch einen elektrischen Schlag!
- Setzen Sie die 3polige Schraubklemme in die Kunststoff-Wandhalterung ein,
dort befinden sich entsprechende Stifte zur Fixierung.
- Stecken Sie die Leuchte auf die an der Wand befestigte Kunststoff-Wandhalterung
auf und befestigen Sie sie mit den zu Beginn entfernten Schrauben.
- Die Leuchte ist nun betriebsbereit.
Schalten Sie den FI-Schutzschalter wieder ein und danach die Stromkreissi-
cherung (Sicherungsautomat einschalten bzw. Sicherung eindrehen).
Schalten Sie die Netzspannung ein (z.B. Lichtschalter einschalten) und überprüfen
Sie die Funktion der Leuchte. Bei der Leuchte mit PIR Bewegungssensor schaltet
sich das Licht zunächste ein und nach ca. 1 Min. arbeitet der Bewegungssensor
stabil. Die Einstellmöglichkeiten des Bewegungssensor werden unter Punkt 7
beschrieben.
Sollte die Leuchte nicht aufleuchten, so schalten Sie die Netzspannung
sofort ab. Ziehen Sie danach einen Fachmann zu Rate.
7. Betrieb mit PIR Bewegungssensor (nur 201142)
In der Leuchte „Swing Line PIR" ist zusätzlich ein PIR Sensor eingebaut. Dieser
Sensor schaltet die Leuchte bei einer Wärmeveränderung welche durch die
Bewegung von Menschen oder Tieren in seinem Erfassungsbereich ausgelöst
werden ein und wieder aus. Die Schaltzeit sowie die Dämmerung kann über zwei
Regler eingestellt werden.

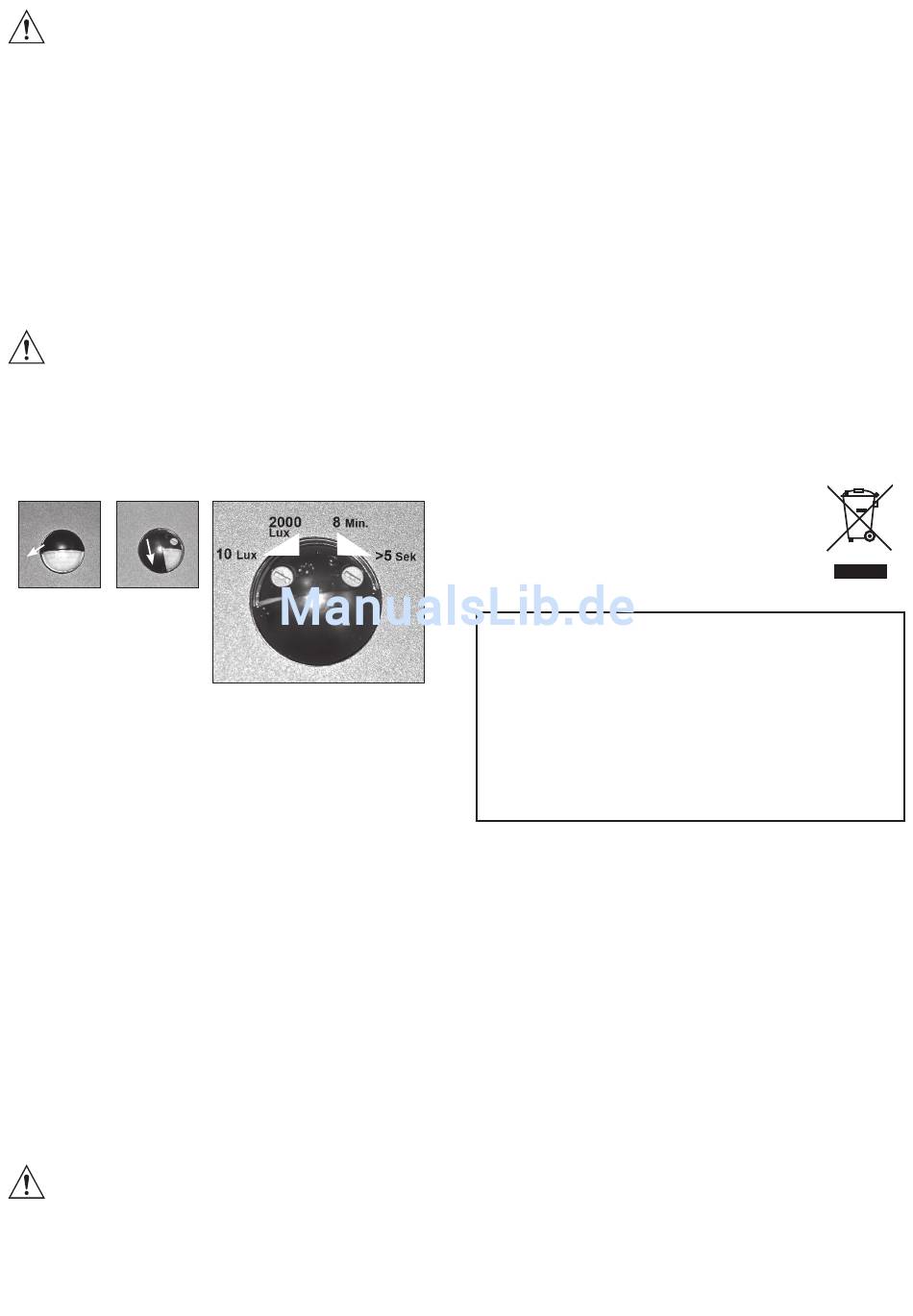

Zum Verstellen der Regler drehen Sie die Abdeckung einfach um 180° (siehe Bilder
oben) von oben nach unten. Das Verstellen der Regler kann einfach mit Hilfe eines
passenden Schraubendrehers vorgenommen werden. Bitte wenden Sie bei der
Einstellung keine zu große Kraft an, da die Endstellungen durch Kunststoffteile
eingeschränkt sind und diese bei zu hohem Kraftaufwand abbrechen können.
Der Einstellbereich beträgt 270°.
- Der linke Regler dient zur Einstellung des Dämmerungssensors.
Der Einstellbereich ist zwischen 10 bis 2000 Lux. Drehen Sie den Regler gegen
den Uhrzeigersinn dann schaltet die Leuchte bei Dunkelheit, drehen Sie den
Regler im Uhrzeigersinn dann schaltet die Leuchte schon früher bei Dämmerung
oder Helligkeit ein.
- Der rechte Regler dient zur Einstellung der Einschaltzeit.
Der Einstellbereich ist zwischen < 5 Sek. bis 8 Min. Drehen Sie den Regler
gegen den Uhrzeigersinn dann schaltet sich die Leuchte länger, drehen Sie den
Regler im Uhrzeigersinn, dann schaltet sich die Leuchte kürzer ein.
8. Wartung + Pflege
- Die Leuchte ist für Sie wartungsfrei. Zerlegen Sie sie niemals (bis auf die hier
in dieser Bedienungsanleitung enthaltenen Informationen für die Montage).
Die in der Leuchte verwendeten LED-Leuchtmittel sind sehr langlebig und
können nicht ausgetauscht werden.
- Schalten Sie die Leuchte vor einer Reinigung ab und lassen Sie sie vollständig
abkühlen.
- Reinigen Sie die Außenseite der Leuchte mit einem weichen, trockenen, sauberen
Tuch. Für die Entfernung von stärkeren Verschmutzungen können Sie das Tuch
mit Wasser anfeuchten. Verwenden Sie niemals aggressive Reinigungsmittel,
da dies zu Verfärbungen des Gehäuses führen kann.
Achtung! Richten Sie niemals den Wasserstrahl eines Gartenschlauchs
oder gar eines Hochdruckreinigers auf die Leuchte!
Änderungen vorbehalten! Copyright, esotec GmbH
9. Technische Daten
Betriebsspannung .................. 220 - 240 V/AC, 50 Hz
Leistungsaufnahme ................ max. ca. 9 W
Energieeffizienzklasse ............ A
Energieverbrauch bei 1000 h: 9kWh
Schutzklasse .......................... I
Schutzgrad ............................. IP54
Montageort ............................. Wandmontage, Innen-/Außenbereich
LED-Anzahl ............................ 96
Farbtemperatur ....................... 3000K, warm-weiß
Lichtstrom ............................... 550 lm
Lebensdauer der LEDs........... > 30000 h
Umgebungstemperatur ........... -20 °C bis +60 °C
Abmessungen......................... 295 x 145 x 90 mm (B x T x H)
Gewicht................................... ca. 700 g
PIR Sensor (nur bei „Swing Line PIR")
Erfassungswinkel.................... 120°
Reichweite .............................. ca. 9 m
Schaltzeit: .............................. < 5 Sek bis 8 Min
Dämmerungssensor: ............. 10 - 2000 Lux
10. Entsorgung
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden. Sollten Sie sich einmal
von diesem Artikel trennen wollen, so bedenken Sie bitte, dass
viele seiner Komponenten aus wertvollen Rohstoffen bestehen
und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
esotec GmbH, 92729 Weiherhammer, Weberschlag 9
Mo. bis Fr. 9 Uhr bis 12 Uhr und 13 Uhr bis 16 Uhr
WEEE Reg.-Nr: DE59284711
Per Telefon: 09605/92206-0
Per e-mail bei Ersatzteilbestellungen:
Per e-mail bei Fragen zum Produkt:
Produkt: Hersteller Art.-Nr. 201140 „Swing Line"
Produkt: Hersteller Art.-Nr. 201142 „Swing Line PIR „
