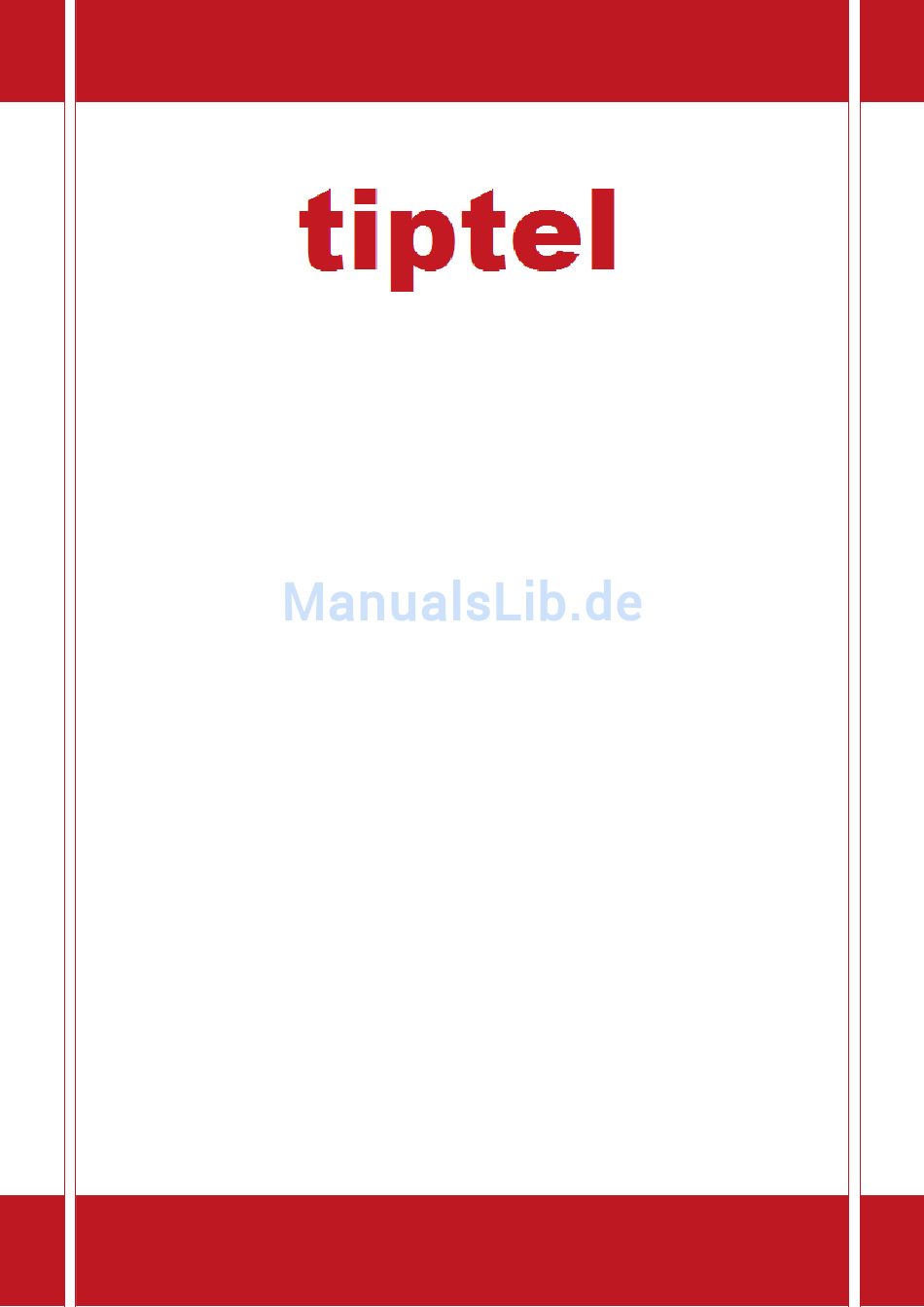

- Seite 1 Bedienungsanleitung für SIP-Großtastentelefon...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Übersicht ............................3 1.1 Einleitung .......................... 3 1.2 Leistungsmerkmale ......................4 1.3 Tastenfeld .......................... 6 1.4 Symbole ..........................8 1.5 Inbetriebnahme ......................10 1.6 Installationsschritte ......................11 2 Funktionen........................... 12 2.1 Einen Anruf tätigen ......................12 2.2 Anrufmethode ......................... 12 2.3 Einen Anruf entgegennehmen .................. -
Seite 3: Übersicht
(nur 3220XLR) und Kurzwahl. Wenn beispielsweise ein alleinlebender Senior Hilfe benötigt, kann er die Fernbedienung drücken, um eine gespeicherte Notfall-Telefonnummer anzurufen. Das Tiptel 3220XL(R) basiert auf dem SIP-Standard, und anhand von Tests wurde die umfassende Interoperabilität mit Anlagen von führenden Anbietern von VoIP-Infrastrukturen sichergestellt. So können führende Dienstanbieter schnell konkurrenzfähige Dienste mit zahlreichen Leistungsmerkmalen für ihre Kunden... -
Seite 4: Leistungsmerkmale
1.2 Leistungsmerkmale Highlights Bedienungsfreundlich HD-Sprache mit hoher einstellbarer Lautstärke Verstärkungstaste, einstellbarer Ton Hörgerätekompatibel Große Tasten, SOS-Taste Unterstützung für bis zu 10 drahtlose Notrufhandsendern (optional) PoE-Unterstützung Voll kompatibel mit den Plattformen Asterisk und BroadSoft ... - Seite 5 LDAP Unterstützung in mehreren Sprachen Audiomerkmale HD-Sprache mit hoher Lautstärke Hörgerätekompatibel Breitband-Codec: G.722 Schmalband-Codec: PCMA, PCMU, G.729, G723_53, G723_63, G726_16, G726_24, G726_32, G726_40 VAD, CNG, Echounterdrückung Vollduplex-Freisprechfunktion Netzwerkmerkmale SIP V1 (RFC2543), V2 (RFC3261) ...
-
Seite 6: Tastenfeld
3 LED-Leuchten (1 Betriebsanzeige, 1 Freisprechenanzeige und 1 SOS-Anzeige) Unterstützung für bis zu 10 drahtlose Notrufhandsendern (optional) RJ9-Höreranschluss und Kopfhöreranschluss 2 RJ45 10/100-Mbps-Ethernet-Buchsen AC-Netzteil: Eingang: AC 100–240 V; Ausgang: DC 5 V/1 A PoE: IEEE 802.3af ... - Seite 7 Taste Tastenbezeichnung Funktionsbeschreibung Softkey Tastenkombination umfasst Funktionen wie Protokoll/Favoriten/ Wahlwiederholung/Rückruf/HotDes king/XML-Browser/DND/Menü/MS G/Status/Buch/Umleitung/PickUp/ Gruppen-PickUp/Sprechansage/Kur zwahl usw. Taste für Hörerlautstärke Durch Drücken auf „+“ oder „–“ den Ton höher oder tiefer einstellen. Taste für Durch Drücken auf „+“ oder „–“ die Klingellautstärke Lautstärke höher oder niedriger einstellen.
-
Seite 8: Symbole
1.4 Symbole Symbol Tastenbezeichnung Funktionsbeschreibung BUCH Das lokale Telefonbuch und die Sperrliste anzeigen. Anrufliste Die Anrufliste anzeigen. Menü Das Telefonmenü anzeigen. Lernen Den Funktasten-Lernmodus aufrufen. Annehmen Einen eingehenden Anruf annehmen. Ablehnen Einen eingehenden Anruf ablehnen. Senden/Anrufen Eine Textnachricht an die aktuelle Nummer senden oder die aktuelle Nummer anrufen. - Seite 9 Symbol Tastenbezeichnung Funktionsbeschreibung Fortsetzen Den gehaltenen Anruf fortsetzen. Einen neuen Anruf beginnen. Konferenz Eine neue Telefonkonferenz starten. Konferenz Die aktuelle Telefonkonferenz auflösen. Weiterleitung Den aktuellen Anruf weiterleiten. Umleiten Den eingehenden Anruf umleiten. Neue Nachricht Zeigt an, dass eine neue Textnachricht vorliegt.
-
Seite 10: Inbetriebnahme
Symbol Tastenbezeichnung Funktionsbeschreibung Warnung Zeigt an, dass das Systemsignal nicht eingegangen ist oder dass die Batterie der Fernbedienung schwach ist. 1.5 Inbetriebnahme Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit. Bezeichnung Menge SIP IP-Telefongerät Notrufhandsender (optional) Hörer RJ-9-Kabel Netzteil RJ-45-Kabel Fuß... -
Seite 11: Installationsschritte
------------------------------------------------------------------------------------------------------- Schritt 2 – Mit dem Internet verbinden Schließen Sie ein Ende des RJ-45-Ethernet-Kabels an den Internet-Anschluss auf der Rückseite des Tiptel 3220XL(R) und das andere Ende an die Netzwerksteckdose in der Wand an. Schritt 3 – Den Computer anschließen Schließen Sie ein Ende des RJ-45-Ethernet-Kabels an den PC-Anschluss auf der... -
Seite 12: Funktionen
2 Funktionen 2.1 Einen Anruf tätigen Der Benutzer kann auf die folgenden Weisen einen Anruf tätigen: 1. Den Hörer aufnehmen, und das -Symbol wird auf dem Ruhebildschirm angezeigt. 2. Die Freisprechentaste drücken, und das -Symbol wird auf dem Ruhebildschirm angezeigt. 3. -
Seite 13: Einen Anruf Entgegennehmen
2.3 Einen Anruf entgegennehmen 1. Wenn Sie nicht bereits telefonieren, den Hörer aufnehmen oder die Lautsprecher-Taste/den Annehmen-Softkey drücken, um den Anruf über die Freisprechfunktion anzunehmen, oder die Headset-Taste, um den Anruf über das Headset anzunehmen. 2. Wenn Sie bereits telefonieren, drücken Sie den Annehmen-Softkey, um den neuen eingehenden Anruf entgegenzunehmen und das laufende Gespräch zu halten. -
Seite 14: Anklopfen
Nummer weitergeschaltet, wenn nach einer bestimmten Zeit der Anruf nicht entgegengenommen wird. 2.8 Rufumleitung Das 3220XL(R) unterstützt nur eine Methode, den Ruf während eines Gesprächs umzuleiten. Ohne Rückfrage übergeben: Das Gespräch wird ohne Rückfrage an einen anderen Teilnehmer übergeben. Drücken Sie den Rufumleitung-Softkey oder die Funktionstaste R während des Gesprächs. -
Seite 15: Konferenz
Konferenztyp des IP-Telefons Tiptel 3220XL(R) Lokale Konferenz. 2.10 Kurzwahl Mit der Kurzwahl-Funktion können Sie einen bestimmten Kontakt direkt anwählen. Beim 3220XL(R) werden häufig die Funk-Taste und die Speicher-Taste für die Kurzwahl-Funktion verwendet. Kurzwahl auf der Website einrichten PFAD: Telefon->Taste/Display->Softkey/Funktionstaste/Funk-Taste, als Typ Kurzwahl festlegen und den entsprechenden Wert eingeben. -
Seite 16: Notruf
Diese Funktion wurde speziell für Benutzer entwickelt, die Hilfe benötigen. Wenn der Benutzer Hilfe benötigt, kann er die SOS-Taste oder die Taste am Notrufhandsender drücken (siehe Kapitel 3.7), um Hilfe anzurufen. Das 3220XL(R) ruft die drei festgelegten Nummern nacheinander an. Jede Nummer wird 60 Sekunden lang angerufen (Standard), bis der Anruf entgegengenommen oder vom Benutzer abgebrochen wird. -
Seite 17: Vital Funktion -- Nummer Für Die Automatische Anrufannahme
Die Nummer für die automatische Anrufannahme muss auf der Website voreingestellt werden. Wenn die Nummer des eingehenden Anrufs mit einer gespeicherten AA-Nummer übereinstimmt, wird beim 3220XL(R) die Freisprechfunktion aktiviert. Dann kann der Benutzer den Anruf entgegennehmen, ohne sich ans Telefon begeben zu müssen. -
Seite 18: Einstellungen Am Telefon
3 Einstellungen am Telefon 3.1 Sprache Sie können die Sprache auf folgende Weise ändern: Gehen Sie zu Menü->Einstellungen->Grundeinstellung->Sprache 3.2 Datum und Uhrzeit 1. Im Ruhemodus zeigt das IP-Telefon Uhrzeit und Datum an. Sie können festlegen, dass Uhrzeit und Datum automatisch von einem SNTP-Server bezogen werden, oder Sie können Uhrzeit und Datum manuell einstellen. -
Seite 19: Klingeltöne
IP-Telefon Tiptel 3220XL(R) unterstützt verschiedene Klingeltöne, damit sich das Klingeln von dem anderer Telefone in der Nähe unterscheiden lässt. Außerdem kann man beim IP-Telefon Tiptel 3220XL(R) bestimmte Klingeltöne für einzelne Kontakte einstellen. 2. Um den Klingelton über das Telefondisplay einzustellen, gehen Sie zu Menü ->... -
Seite 20: Funk-Tasten-Status (Nur 3220 Xlr)
3.8 Telefon 3.8.1 Lokales Telefonbuch Das lokale Telefonbuch dient zum Speichern von Kontaktnamen und Telefonnummern. Das Tiptel 3220XL(R) kann bis zu 500 Kontakteinträge speichern. Sie können einen Kontakt im lokalen Telefonbuch hinzufügen, bearbeiten, löschen, suchen und anrufen. Kontakt manuell hinzufügen Kontakte können Sie manuell über das Telefondisplay zum lokalen Telefonbuch... -
Seite 21: Protokollverwaltung
Telefonnummer, ein und drücken Sie den Suchen-Softkey oder die OK-Taste, um die Anzeige Kontakt suchen aufzurufen. 3.9 Protokollverwaltung Die Protokollverwaltung des IP-Telefons Tiptel 3220XL(R) kann maximal 100 Protokolleinträge speichern. Sie können das Protokoll einsehen, Nummern aus dem Anrufprotokoll anrufen und das Anrufprotokoll löschen. - Seite 22 1. Wenn Sie die Protokoll-Taste drücken, zeigt das Display alle jüngsten Anrufe an. 2. Drücken Sie den Aufwärts- oder Abwärts-Softkey, um den Protokolleintrag auszuwählen. 3. Drücken Sie den Option-Softkey und wählen Sie Details. Auf dem Display werden die Detailinformationen dieses Protokolleintrags angezeigt. Drücken Sie den Wählen-Softkey, um die Nummer aus dem Protokoll anzurufen.
