EAS-Einbausatz für PolluCom C
Montageanleitung

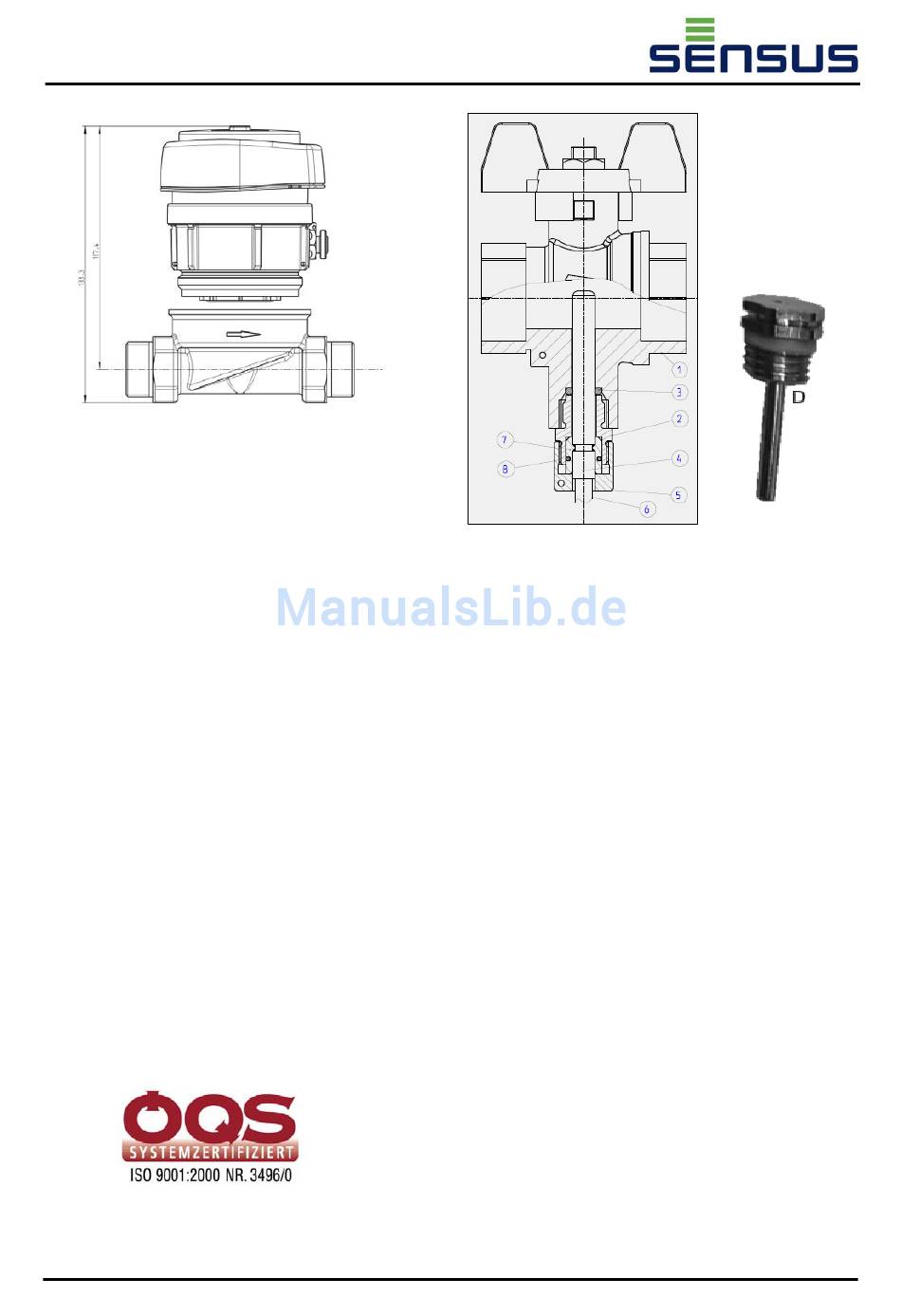

Abb. 2: Einbau der Messkapsel mit Maßangaben
Montage im Vorlauf-Strang:
1. Im Vorlauf-Strang Einbaustelle für den Vorlauf
Fühler festlegen, üblicherweise parallel zum
Zähler. Falls dies nicht möglich ist, darauf
achten, dass das Fühlerkabel eine Länge von
1,5 m hat. Es muss die Distanz spannungsfrei
überbrücken können.
2. Einbaustelle für die Tauchhülse (D) oder
Kugelhahn vorbereiten. Empfehlung: T-Stück
(nicht
im
Liefer-Umfang)
Tauchhülse muss so weit eintauchen, dass
das
Fühler-Ende
Rohrleitungs- Querschnitts reicht. Tauchhülse
(D) einschrauben und festziehen.
3. Alternativ
Kugelhahn
einbauen
(Die
gewindeteile werden nicht mitgeliefert).
4. Stränge befüllen und alle Einbaustellen auf
Dichtheit überprüfen.
5. Bitte beachten: Vor Einbau des Messkapsel-
zählers die Leitung gründlich durchspülen.
Achtung:
Die
bis
zur
Mitte
des
in
die
Rohrleitung
passenden
Anschluss-
Abb 3: Spezial Kugelhahn für Temperaturfühler
und Tauchhülse
Materialnummer: 28504298
Sensus GmbH Ludwigshafen
Telefon: + 49 (0) 621 6904-1113
Fax: + 49 (0) 621 6904-1409
E-Mail: info.de@sensus.com
Stand: 003-0911
Änderungen vorbehalten
Industriestraße 16
D-67063 Ludwigshafen
M H 1301 DE, Seite 2
