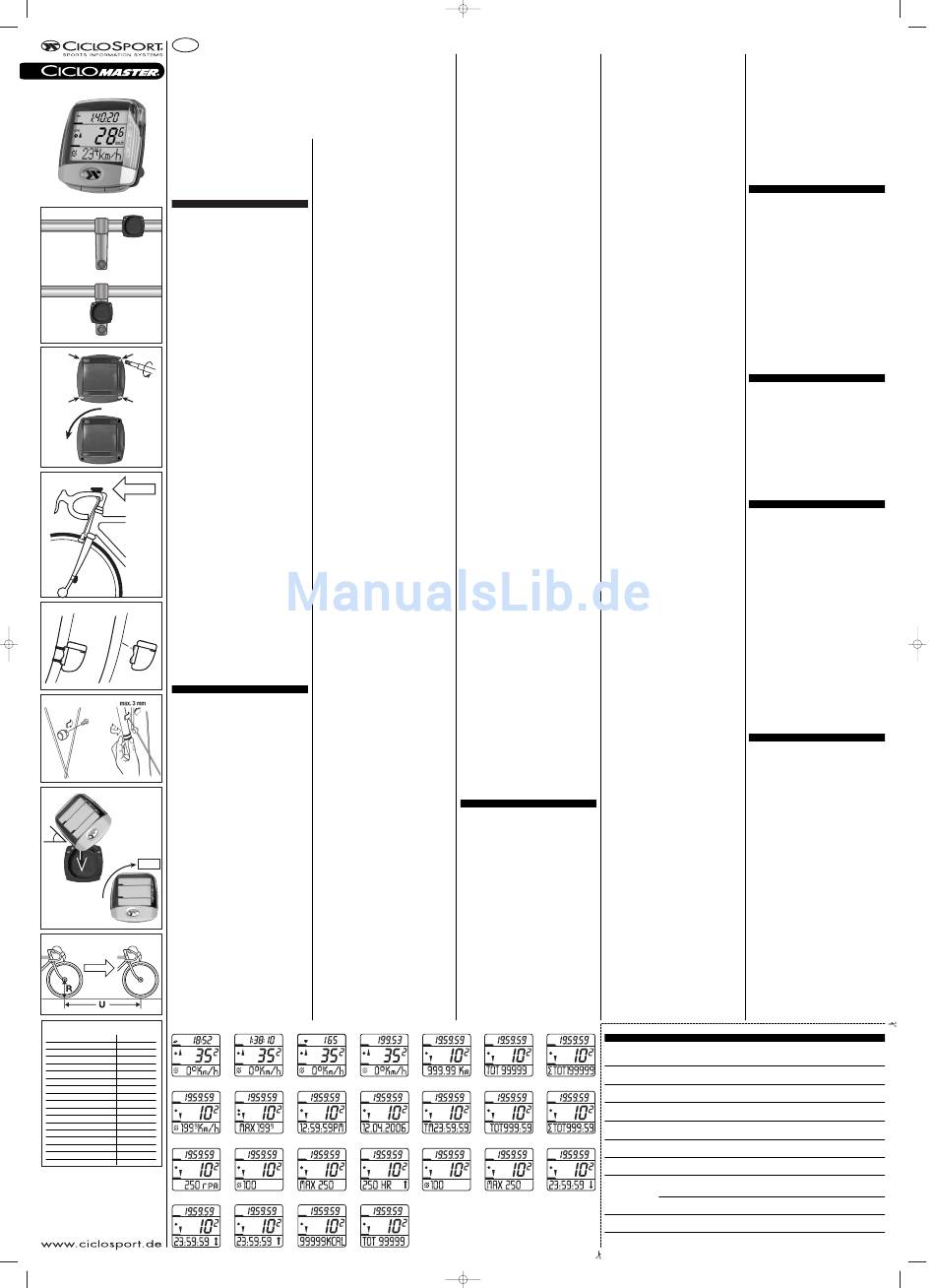

D BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch!
Mit dem CICLOMASTER CM 4.2 haben Sie einen drahtlosen Fahrradcomputer von höchster Präzision
erworben. Er verfügt über modernste Elektronik und ist wetterfest. Bitte lesen Sie diese Bedienungsanleitung
genau durch.
CM 4.2
Zusätzlich bietet der CM 4.2 optional die Möglichkeit, die Trittfrequenz und auch die Herzfrequenz zu messen.
Das dazu nötige entsprechende Zubehör erhalten Sie im Fachhandel.
Außerdem verfügt der CM 4.2 über das TwoInOne-System: d.h. Sie können ihn mit 2 Fahrrädern benutzen und
sich für jedes Rad getrennt oder in Summe die Werte anzeigen lassen.
Lieferumfang:
- CICLOMASTER CM 4.2
- Batterie Typ CR 2032
- Batteriedeckel
- Lenkerhalter
- Sender
- Kabelbinder für die Befestigung
- Speichenmagnet
1. Montage
A A-1
Der Lenkerhalter kann sowohl am Lenker als auch am Vorbau
befestigt werden.
Bild A: Montage am Lenker (Position A-1) und am Vorbau
(Position A-2) möglich
Bild B: Für Montage am Vorbau (Position B) Oberteil um-
schrauben. Schutzfolie auf der Unterseite des Lenkerhalters
abziehen
Lenkerhalter auf gewünschte Stelle setzen, leicht andrücken und
mit den Kabelbindern befestigen.
A-2
Bild C: Sender mit den Kabelbindern an der Gabel befestigen
und überstehende Enden abschneiden (max. Abstand vom
Lenkerhalter 60 cm; am besten ist eine rechtsseitige Montage,
Lenkerhalter und Sender sollten auf der gleichen Seite sein)
Bild D: Magnet an einer Speiche gegenüber dem Sender
befestigen
Sender und Magnet ausrichten (Abstand max. 3 mm)
Bild E: CM 4.2 um eine Vierteldrehung nach links gedreht in den
Lenkerhalter setzen, zum Einrasten eine Vierteldrehung nach
rechts machen (bitte darauf achten, dass er richtig einrastet).
B
Zum Abnehmen des CM 4.2 wieder um eine Vierteldrehung nach
links drehen und aus dem Lenkerhalter nehmen.
1.1 Montage der optionalen Trittfrequenz
Lenkerhalter wie in oben beschrieben montieren. Das Kabel wird
zur Kurbel geführt (am besten auf der linken Seite). Der Sensor
am Kabel wird gegenüber der Kurbel mit den Kabelbindern
befestigt (Kabelbinder noch nicht festziehen). Den Trittfrequenz-
magneten an der Kurbel befestigen (Abstand max. 3 mm).
Wichtig: der Magnet muss an der Markierung des Sensors vor-
beigehen. Trittfrequenzmessung am CM 4.2 einschalten (siehe
Kap. 2.1), Kurbel drehen und überprüfen, ob das Signal am CM
4.2 ankommt. Dann die Kabelbinder festziehen.
90°
1.2 Anlegen des optionalen Sendegurtes
Achtung: Grundsätzlich sollte jeder, der ein Fitnesstraining
beginnt, sich einer Gesundheitsprüfung unterziehen, besonders
jedoch Anfänger und Wiedereinsteiger über 35 Jahre und bei
bekannten Vorerkrankungen oder körperlichen Beschwerden.
Liegen insbesondere auch Risikofaktoren vor, wie zum Beispiel
Rauchen, hoher Blutdruck, erhöhte Blutfettwerte, Diabetes,
Bewegungsmangel und Übergewicht, sollte man unbedingt einen
Arzt aufsuchen.
Träger von Herzschrittmachern sollten Geräte zur Herz-
frequenzmessung nur nach Absprache mit ihrem Arzt
verwenden!
Der Sendegurt wird in den elastischen Brustgurt eingehängt und
um den Oberkörper gelegt. Der Sender (Kunststoffteil mit
Aufschrift) sollte über der Mitte des Oberbauches am Unterrand
des Brustbeins liegen und die Aufschrift auf dem Sender muss
(von vorne gesehen) lesbar sein. Die links und rechts vom Sender
in den Gurt eingearbeiteten Elektroden müssen Hautkontakt
haben.
Den Gurt straff ziehen, so dass ein ständiger Kontakt während
der Bewegung gewährleistet ist und er nicht abrutschen kann.
C
Sollte der CM 4.2 keine Herzfrequenz anzeigen, kann das an
fehlendem Kontakt zwischen Haut und Elektroden liegen. Oft
hilft es, wenn man die Elektroden und die darunter liegende
Haut anfeuchtet. Den besten Kontakt erreicht man mit einem
Elektroden-Gel (in Apotheken erhältlich).
Eine Herzfrequenzmessung ist nur möglich, wenn der Brustgurt
mit dem Sender korrekt angelegt ist und der CM 4.2 innerhalb
der Reichweite des Senders ist (max. 60 cm Abstand).
2. Inbetriebnahme
D
Einlegen der Batterie:
Batterie Typ CR2032 mit dem Pluspol nach oben einlegen.
Batteriedeckel auflegen und mit Hilfe einer Münze schließen.
Nach dem Einlegen der Batterie erscheint im Display der normale
Betriebsmodus.
(Erscheint keine Anzeige im Display oder unsinnige Werte, AC-
Knopf auf der Rückseite kurz drücken. Damit werden auch alle
Einstellungen und Werte gelöscht.)
2.1 Einstellungen
Durch drei Sekunden langes Drücken der mittleren Taste
E
wird der Einstellmodus aufgerufen. Im Display erscheint die
Anzeige ‚SET BIKE1'.
Durch erneutes 3 Sek. langes Drücken der mittleren Taste kann
der Einstellmodus in jeder Einstellung wieder verlassen werden.
45°
(Wenn die Anzeige des CM 4.2 auf deutsche Texte umgestellt
werden soll, jetzt linke Taste kurz drücken, im Display erscheint
die Anzeige ‚LANGUAGE'. Mit der mittleren Taste bestätigen und
dann kann mit der rechten Taste zwischen ‚English' und
KLICK!
‚Deutsch' umgeschaltet werden. Mit der linken Taste die ge-
wünschte Einstellung bestätigen und dann kurz die rechte Taste
drücken, um wieder ‚SET BIKE1' oder ‚SET RAD1' im Display zu
sehen).
Da der CM 4.2. sowohl deutsche als auch englische Texte
anzeigen kann, werden hier in der Anleitung immer beide
Anzeigen aufgeführt.
Mit der rechten bzw. linken Taste können die verschie-
denen Einstellmodi ausgewählt werden, durch kurzes
F
Drücken der mittleren Taste wird der angezeigte Einstell-
modus aufgerufen.
Mögliche Einstellmodi:
SET BIKE1 / SET RAD1
SET CLOCK / SET UHR
SET HR / SET HF
SET MISC
EXIT / ENDE
LANGUAGE / SPRACHE
G
1
Reifengröße Umfang
40-559 26 x 1,5 2026 mm
SPD
44-559 26 x 1,6 2051 mm
1
47-559 26 x 1,75 2070 mm
50-559 26 x 1,9 2026 mm
54-559 26 x 2,00 2089 mm
57-559 26 x 2,125 2114 mm
8
37-590 26 x 1 3/8 2133 mm
TM
32-620 27 x 1 1/4 2199 mm
40-622 28 x 1,5 2224 mm
SPD
47-622 28 x 1,75 2268 mm 1
40-635 28 x 1 1/2 2265 mm
37-622 28 x 1 3/8 2205 mm
20-622 700 x 20C 2114 mm
23-622 700 x 23C 2133 mm
15
25-622 700 x 25C 2146 mm
TM
28-622 700 x 28C 2149 mm
32-622 700 x 32C 2174 mm
SPD
1
22
TM
SPD
1
Seite 1
Jeder Einstellmodus kann mehrere Einstellmöglichkeiten
haben.
Für diese Einstellungen gilt: mit der rechten Taste wird
der blinkende Wert verändert (längeres drücken der
rechten Taste bewirkt ein schnelleres Hochzählen), mit
der linken Taste wird der Wert gespeichert und zum
nächsten Wert übergegangen bzw. die nächste Einstellung
angezeigt.
Zur besseren Unterscheidung sind im nachfolgenden die
Einstellmodi fett gedruckt und die Einstellmöglichkeiten fett
und kursiv.
SET BIKE1 / SET RAD1
Hier können die Einstellungen für Rad 1 wie Gesamtkilometer,
Radumfang, Maßeinheit etc. gemacht werden.
Anwählen mit mittlerer Taste
Um die Einstellungen für Rad 2 zu machen, im normalen
Betriebsmodus rechte und linke Taste kurz gleichzeitig drücken,
um zu Rad 2 zu wechseln, dann erneut den Einstellmodus
aufrufen (dort erscheint dann SET BIKE2 /SET RAD 2).
DAY DST / TAGES-DST
Einstellen der Tageskilometer
Voreinstellung: 000.00 km
Wertebereich: 000,00 bis 999,99 km bzw. m
Einstellen mit rechter und linker Taste, weiter mit linker Taste.
Hier können die Tageskilometer eingestellt werden, z.B. bei
Fahrten nach einem Tour-Guide-Buch.
Auf die Funktion Gesamtkilometer hat diese Einstellung allerdings
keine Auswirkung. Dort werden nur die tatsächlich gefahrenen
Kilometer gezählt.
TOT DST / GES. DST
Einstellen der Gesamtkilometer
Voreinstellung: 0000 km
Wertebereich: 0 bis 99999 km bzw. m.
Einstellen mit rechter und linker Taste, weiter mit linker Taste.
Hier können die Gesamtkilometer eingestellt werden.
Wheel/Radumf.
Einstellen des Radumfangs
Voreinstellung: 2080 mm
Wertebereich: 0000-3999 mm
Einstellen mit rechter und linker Taste, weiter mit linker Taste.
Hier kann der Radumfang eingestellt werden.
Der Radumfang kann der Tabelle (Abb. G) entnommen
oder selber gemessen werden.
Wenn der Radumfang selber gemessen werden soll, eine Markie-
rung am Vorderreifen und auf dem Boden (z.B. mit Kreide)
setzen. Mit dem Rad geradeaus, genau eine Reifenumdrehung
(mit richtigem Luftdruck und Fahrergewicht) fahren und Stelle am
Boden markieren. Jetzt kann der exakte Radumfang zwischen
den beiden Markierungen am Boden abgemessen werden (in
mm) – s. Abb. F.
Unit km bzw. Unit mi
Einstellen der Maßeinheit Kilometer oder Meilen
Voreinstellung: km
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann ausgewählt werden, ob die Anzeige in Kilometern
(km/h) oder in Meilen (m/h) erfolgen soll.
CAD OFF/TRITT AUS
Ein-/Ausschalten der Trittfrequenz (ON/AN – OFF/AUS)
Voreinstellung: OFF/AUS
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann die Trittfrequenzmessung ein- bzw. ausgeschaltet
werden. Zur Nutzung dieser Funktion ist das optionale Tritt-
frequenz-Set nötig (erhältlich bei Ihrem Fachhändler).
SET CLOCK / SET UHR
Hier können Uhrzeit, Datum und Uhrzeitformat eingestellt werden.
Anwählen mit mittlerer Taste
Time / Uhrzeit
Einstellen der Uhrzeit
Wertebereich: 00:00 bis 23:59 bzw. 12:00 bis 11:59 A/P
Einstellen mit rechter und linker Taste, weiter mit linker Taste.
Hier kann die aktuelle Uhrzeit eingestellt werden. Dabei werden
zuerst die Stunden und dann die Minuten eingestellt.
Year / Jahr
Einstellen des Jahres
Voreinstellung: 2007
Wertebereich: 2007 bis 2099
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann das aktuelle Jahr eingestellt werden.
Month / Monat
Einstellen des Monats
Voreinstellung: 01
Wertebereich: 01 bis 12
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann der aktuelle Monat eingestellt werden.
Day / Tag
Einstellen des Tagesdatums
Voreinstellung: 01
Wertebereich: 01 bis 31
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann der aktuelle Tag eingestellt werden.
Clock / Zeit
Einstellen der Uhrzeitanzeige
Voreinstellung: 24
Einstellen mit rechter Taste, weiter mit linker Taste.
Hier kann ausgewählt werden, ob die Uhrzeit im 24-Stunden-
format oder im 12-Stundenformat (AM/PM) angezeigt werden
soll.
SET HR / SET HF
Hier kann die optionale Herzfrequenzmessung eingeschaltet
werden und die entsprechenden Einstellungen gemacht werden.
Um diese Funktion nutzen zu können, wird der optional im
Fachhandel erhältliche Sendegurt mit Elastikband benötigt.
HR OFF/ON / HF EIN/AUS
Ein-/Ausschalten der Herzfrequenzmessung.
Voreinstellung: OFF/AUS
Ein-/Ausschalten mit rechter Taste, weiter mit linker Taste.
2 3 4
TM DST DST
SPD SPD SPD
1 1 1
km/h km/h
km/h
9 10 11
TM TM TM
SPD SPD SPD
1 1 1
2
km/h km/h km/h
16 17 18
TM TM TM
SPD SPD SPD
1 1 1
km/h km/h km/h
23 24 25
TM TM TM
SPD SPD SPD
1 1 1
km/h km/h km/h
Fitness / Fitness
Einstellen des Fitness-Levels
Voreinstellung: 3
Wertebereich: 1 bis 4
Einstellen mit rechter Taste, weiter mit linker Taste
Hier kann das aktuelle Fitness-Level eingestellt werden (nötig für
die Berechnung der persönlichen Herzfrequenzgrenzen durch
CICLOInzone), dabei bedeutet
1 = untrainiert
2 = mäßig trainiert
3 = gut trainiert
4 = Top Form
Sex / Geschlecht
Einstellen des Geschlechts
Einstellen mit rechter Taste, weiter mit linker Taste
Hier kann das Geschlecht eingestellt werden (nötig für die
CICLOInzone-Berechnung und die Kalorienberechnung).
M = male / männlich,
F / W = female / weiblich
Weight / Gewicht
Einstellen des Gewichts
Voreinstellung: 070 kg
Wertebereich: 20 bis 220 kg
Einstellen mit rechter und linker Taste, weiter mit linker Taste
Hier kann das aktuelle Gewicht des Benutzers eingestellt werden
(nötig für die CICLOInzone- und die Kalorienberechnung).
Birthdate /Gebjahr
Einstellen des Geburtsjahres
Voreinstellung: 1960
Wertebereich: 1920 bis 2006
Einstellen mit rechter und linker Taste, weiter mit linker Taste
Hier kann das Geburtsjahr des Benutzers eingestellt werden
(nötig für die CICLOInzone-Berechnung).
InZone
Hier kann durch kurzes gleichzeitiges Drücken der rechten und
linken Taste die CICLOInzone-Berechnung gestartet werden (zur
CICLOInzone siehe auch Kap. 4).
Um die CICLOInzone-Berechnung zu übergehen, kurz die linke
Taste drücken.
Damit die persönliche CICLOInzone richtig ermittelt werden kann,
müssen vorher die persönlichen Werte wie Fitnesslevel,
Geschlecht, Gewicht und Geburtsjahr eingegeben werden.
Zur Berechnung der CICLOInzone Sendegurt anlegen, eine Ruhe-
position einnehmen (am besten entspannt im Sitzen), dann die
CICLOInzone-Berechnung starten (durch kurzes gleichzeitiges
Drücken der rechten und linken Taste starten).
Der CM 4.2 beginnt jetzt einen Countdown von 5 Minuten. In
dieser Zeit weiterhin entspannt und ruhig sitzen bleiben, der
CM 4.2 misst nun die niedrigste Herzfrequenz, die in dieser Zeit
erreicht wird (Ruheherzfrequenz) und nimmt diese für die weitere
Berechnung. Während des Countdowns wird im oberen Display
ein 5 Minuten-Countdown und im unteren Display die ge-
messene Herzfrequenz angezeigt.
Nach Ablauf der 5 Minuten erscheint automatisch der untere
Wert der ermittelten persönlichen CICLOInzone.
Lower HR / Untere Herzfrequenz
Hier kann eine Herzfrequenz-Untergrenze eingestellt werden bzw.
nach der CICLOInzone-Berechnung wird hier die individuell
errechnete Herzfrequenz-Untergrenze angezeigt, bei deren
Unterschreitung der CM 4.2 einen optischen Alarm gibt (Anzeige
▼ durch einen Pfeil rechts neben der Herzfrequenz im unteren
Display ).
Einstellen mit rechter und linker Taste, weiter mit linker Taste
Upper HR / Obere Herzfrequenz
Hier kann eine Herzfrequenz-Obergrenze eingestellt werden bzw.
nach der CICLOInzone-Berechnung wird hier die individuell
errechnete Herzfrequenz-Obergrenze angezeigt, bei deren
Überschreitung der CM 4.2 einen optischen Alarm gibt (Anzeige
▲ durch einen Pfeil rechts neben der Herzfrequenz im unteren
Display ).
Einstellen mit rechter und linker Taste, weiter mit linker Taste
Max HR / Max HF
Hier wird die durch CICLOInzone-Berechnung individuell errech-
nete maximale Herzfrequenz angezeigt.
SET MISC
Hier kann der Stromspar-Modus (Powerdown) eingeschaltet wer-
den oder ein Reset (Löschen aller Daten) durchgeführt werden.
Anwählen mit mittlerer Taste
Powerdown / STROMSPAR
Hier kann der Stromspar-Modus eingeschaltet werden (z.B. vor
dem Batteriewechsel, um die Daten zu erhalten).
Dazu rechte und linke Taste kurz gleichzeitig drücken, damit
erlischt das Display und der CM 4.2 ist im Stromspar-Modus.
Durch kurzes Drücken einer beliebigen Taste ‚startet' der CM 4.2
wieder und der normale Betriebsmodus erscheint.
Reset / Löschen
Hier können alle Werte (auch die Gesamtwerte) gelöscht werden.
Dazu rechte und linke Taste kurz gleichzeitig drücken, im Display
erscheint kurz die Anzeige ‚reset', anschließend erscheint der
normale Betriebsmodus.
Um nur die Tageswerte zu löschen, im normalen Betriebsmodus
rechte und linke Taste 3 Sek. lang drücken.
3. Funktionen
Der CM 4.2 hat einen automatischen Start/Stopp im Fahrbetrieb.
D.h. bei der ersten Radumdrehung erscheint der normale
Betriebsmodus und nach ca. 4 Sekunden wird die aktuelle
Geschwindigkeit angezeigt. 1 Minute nach der letzten Radum-
drehung bzw. dem letzten Tastendruck schaltet das Display in
den Schlafmodus und zeigt nur noch die Uhrzeit an. Durch
Tastendruck oder erneute Radumdrehung springt das Display
wieder an.
Die (optionale) Herzfrequenzanzeige funktioniert auch ohne Rad-
signal: sobald der CM 4.2 im normalen Betriebsmodus ist (durch
Tastendruck oder Auto-Start), ist auch automatisch der Herzfre-
quenzempfänger eingeschaltet (wenn die Herzfrequenzfunktion
im Einstellmodus eingeschaltet ist). Solange eine Herzfrequenz im
Display angezeigt wird, erfolgt auch keine automatische Um-
schaltung in den Schlafmodus.
Um in der Anzeige von Rad 1 auf Rad 2 zu wechseln (und umge-
kehrt), rechte und linke Taste kurz gleichzeitig drücken (im Dis-
play links wechselt dann die Anzeige von 1 auf 2 und umge-
kehrt).
Um die Tageswerte auf Null zurückzusetzen, rechte und
linke Taste 3 Sekunden gleichzeitig drücken.
Der CM 4.2 hat ein dreizeiliges Display. Im mittleren Teil wird
immer die Geschwindigkeit angezeigt, dabei wird links von der
Geschwindigkeit mit einer kleinen 1 bzw. 2 angezeigt, ob die
Werte für Rad 1 oder Rad 2 gelten.
5 6 7
TM TM TM
SPD SPD SPD
1 1 1
km/h km/h km/h
12 13 14
TM TM TM
SPD SPD SPD
1 1 1
km/h km/h km/h
19 20 21
TM TM TM
SPD SPD SPD
1 1 1
km/h km/h km/h
km/h
Die Funktionen, die im oberen Display angezeigt werden, Zeit oberhalb der eingestellten Herzfrequenz-Grenze
können mit der rechten Taste weitergeschaltet werden, die (Bild 23)
Funktionen des unteren Displays mit der linken Taste. Unterfunktion der Funktion Herzfrequenz
Jeweils kurzes Drücken der mittleren Taste zeigt die Unter- Zeigt die Zeit an, in der die Herzfrequenz oberhalb der einge-
funktionen der Funktion im unteren Display an. stellten Herzfrequenz-Obergrenze war (seit dem letzten Zurück-
setzen).
Funktionen im oberen Display: (Erklärung zu diesen Wertebereich: 0 bis 9:59:59 h
Funktionen siehe "Funktionen im unteren Display")
TM - Tages-Fahrzeit (Bild 2) kCal - Kalorienverbrauch (Bild 24)
Herzfrequenz (wenn eingeschaltet) (Bild 3) Zeigt die bisher verbrauchten Kalorien an (seit dem letzten
DST - Tages-Distanz (Bild 4) Zurücksetzen).
Uhrzeit (Bild 1) Wertebereich: 0 bis 99999 kCal
Funktion im mittleren Display: TOT - Gesamtkalorienverbrauch (Bild 25)
SPD – aktuelle Geschwindigkeit Unterfunktion der Funktion Kalorienverbrauch
Zeigt die aktuelle Geschwindigkeit in km/h bzw. m/h an. Zeigt die gesamten bisher verbrauchten Kalorien an (seit dem
Wertebereich: 0 bis 199,9 km/h bzw. m/h letzten Zurückstellen bzw. Batteriewechsel)
Dabei wird mit dem Pfeil links im Display angezeigt, ob die Wertebereich: 0 bis 99999 kCal
aktuelle Geschwindigkeit über (Pfeil nach oben) oder unter (Pfeil
4. CICLOInZone
nach unten) der momentanen Durchschnittsgeschwindigkeit liegt.
CICLOInzone
Funktionen im unteren Display:
einer Trainingssteuerung. Anhand von persönlichen Daten und
DST - Tages-Distanz (Bild 5)
dem Ruhepuls wird mit der CICLOInzone
Zeigt die bisher zurückgelegte Strecke in Kilometer oder Meilen an.
bereich berechnet.
Wertebereich: 0 bis 999,99 km bzw. m
Ob Laufen, Nordic Walking, Biken, Indoor-Cycling und vieles mehr
... CICLOInzone
TOT - Gesamtdistanz (Bild 6)
Kondition steigern? – Pfunde verlieren? – Gesundheitsorientiert
Unterfunktion der Funktion Tages-Distanz
trainieren? Jeder verfolgt ein anderes Ziel mit seinem Training.
Zeigt die gesamten (seit dem letzten Zurückstellen bzw.
Wie aber muss man trainieren um möglichst effizient seine Ziele
Batteriewechsel) bisher zurückgelegten Kilometer an.
zu erreichen? Wie findet man die richtige Intensität beim
Wertebereich: 0 bis 99999 km bzw. m
Training? CICLOInzone
Kraft, Ausdauer und Fettabbau.
∑TOT - Summe Gesamtdistanz von Rad 1 u. Rad 2 (Bild 7)
Unterfunktion der Funktion Tages-Distanz
Was kann die CICLOInZone
Zeigt die Summe der gesamten (seit dem letzten Zurückstellen
Sie berechnet den optimalen Trainingsbereich für Kraft, Ausdauer
bzw. Batteriewechsel) bisher zurückgelegten Kilometer von Rad 1
und Fettabbau.
und Rad 2 an.
Dieser ist individuell und bildet eine Trainingsempfehlung, die
Wertebereich: 0 bis 199999 km bzw. m
immer zwischen 70 und 85% der Maximalherzfrequenz ange-
setzt ist.
Ø - Durchschnittsgeschwindigkeit (Bild 8)
(+/- 5% Abweichung unter Berücksichtigung der aktuellen
Zeigt die momentane Durchschnittsgeschwindigkeit in km/h bzw.
Ruheherzfrequenz und des Fitnesslevels).
m/h an.
Mit CICLOInzone
Wertebereich: 0 bis 199,9 km/h bzw. m/h (dabei ist die Komma-
„rechte" Licht gerückt und aufgezeigt, dass weniger eben nicht
stelle hochgestellt)
immer mehr ist.
MAX - Maximalgeschwindigkeit (Bild 9)
5 . Wechseln der Batterie
Zeigt die höchste bisher erreichte Geschwindigkeit in km/h bzw.
m/h an.
CM 4.2: Schraubverschluss auf der Rückseite des Computers
Wertebereich: 0 bis 199,9 km/h bzw. m/h (dabei ist die Komma-
mit Hilfe einer Münze nach links aufdrehen. Alte Batterie
stelle hochgestellt)
entfernen und neue 3V-Lithium-Batterie Typ CR 2032 mit dem
Pluspol nach oben einlegen. Schraubverschluss wieder zudrehen.
Uhrzeit (Bild 10)
(Der Batteriewechsel beim optionalen Sendegurt funktioniert
Zeigt die aktuelle Uhrzeit an.
ebenso.)
Wertebereich: 00:00:00 bis 23:59:59 bzw. 12:00:00 bis
11:59:59 AM/PM
(Geschwindigkeits-)Sender: Batteriedeckel an der Oberseite
des Senders mit Hilfe einer Münze nach links aufdrehen, alte
Datum (Bild 11)
Batterie entfernen und neue 12 Volt Batterie, Typ 23A mit dem
Unterfunktion der Funktion Uhrzeit
Pluspol nach oben einlegen. Batteriedeckel wieder zudrehen.
Zeigt das aktuelle Datum in der Form TT.MM.JJ an.
Batteriedeckel nicht überdrehen!
TM /- Tages-Fahrzeit (Bild 12)
Bitte die entleerte Batterie nicht in den Hausmüll werfen,
Zeigt die aktuelle Fahrzeit an.
sondern fachgerecht entsorgen.
Wertebereich: 0 bis 9:59:59 h
6. Störungsbeseitigung
TOT - Gesamt-Fahrzeit (Bild 13)
Unterfunktion der Funktion Tages-Fahrzeit
Fehlerhafte oder keine Anzeige im Display
Zeigt die gesamte Fahrzeit (seit dem letzten Zurückstellen bzw.
- Batterie auf korrekten Sitz überprüfen bzw. Batterie erneuern
Batteriewechsel) an.
Wertebereich: 0 bis 999:59 h
Momentangeschwindigkeit wird nicht angezeigt
- Sender auf korrekte Montage prüfen
∑TOT - Summe Gesamtfahrzeit von Rad 1 und Rad 2
- überprüfen, ob Speichenmagnet richtig an der Speiche
(Bild 14)
montiert ist (direkt gegenüber dem Sender mit max. 3 mm
Unterfunktion der Funktion Tages-Fahrzeit
Abstand)
Zeigt die Summe der gesamten Fahrzeit (seit dem letzten
- überprüfen, ob CM 4.2 richtig im Lenkerhalter eingerastet ist
Zurückstellen bzw. Batteriewechsel) von Rad 1 und Rad 2 an.
- eingestellten Radumfang überprüfen
Wertebereich: 0 bis 999:59 h
Geschwindigkeit zu hoch bzw. zu niedrig
Die folgende Funktion erscheint nur, wenn sie im Einstell-
- eingestellten Radumfang überprüfen
modus eingeschaltet wurde (zum Messen der Trittfrequenz
Maßeinheit überprüfen
wird das separat erhältliche Trittfrequenzset benötigt).
Herzfrequenz wird nicht angezeigt bzw. angezeigte Herzfre-
CAD - Trittfrequenz (Bild 15)
quenz falsch bzw. schwankend
Zeigt die aktuelle Trittfrequenz (in rpm = Umdrehungen pro Minute)
- überprüfen, ob die Herzfrequenzfunktion im Einstellmodus
Wertebereich: 0 bis 250 rpm
eingeschaltet ist
- Sendegurt (Batterie) überprüfen
Ø - Durchschnittstrittfrequenz (Bild 16)
- Haut zu trocken / zu kalt
Unterfunktion der Funktion Trittfrequenz
- Abstand zwischen CM 4.2 und Sendegurt zu groß
Zeigt die durchschnittliche Trittfrequenz an (seit dem letzten
Zurücksetzen).
Trittfrequenz wird nicht angezeigt bzw. angezeigte Trittfre-
Wertebereich: 0 bis 250 rpm
quenz falsch oder schwankend
- überprüfen, ob die Trittfrequenzfunktion im Einstellmodus
MAX - maximale Trittfrequenz (Bild 17)
eingeschaltet ist
Zeigt die höchste bisher erreichte Trittfrequenz an (seit dem
- Montage der Trittfrequenz überprüfen
letzten Zurücksetzen an).
- Abstand zwischen Trittfrequenzsensor und Trittfrequenzmagnet
Wertebereich: 0 bis 250 rpm
zu groß (max. 3 mm)
Die folgenden Funktionen (Herzfrequenz und Kalorienverbrauch)
7. Garantie
erscheinen nur, wenn die Herzfrequenz im Einstellmodus einge-
schaltet wurde (zum Messen der Herzfrequenz wird der separat
Wir leisten auf den CM 4.2 eine Garantie von 24 Monaten. Die
erhältliche Sendegurt mit Elastikband benötigt).
Garantie beschränkt sich auf Material- und Verarbeitungsfehler.
Ausgenommen von der Garantie ist die Batterie.
HR - Herzfrequenz (Bild 18)
Die Garantie ist nur gültig, wenn der Computer mit Zubehör
Zeigt die aktuelle Herzfrequenz an (in bpm = beats per minute /
vorschriftsmäßig und sorgfältig behandelt wurde.
Schläge pro Minute)
Wertebereich: 0 bis 250 bpm
Im Garantiefall wenden Sie sich bitte an Ihren Händler
Bei der Anzeige im unteren Display wird rechts neben der Herz-
oder Ihren lokalen Distributor oder schicken Sie den Computer
frequenz durch einen Pfeil angezeigt, ob die aktuelle Herzfre-
mit dem Kaufbeleg (Datum) und allen Zubehörteilen ausreichend
quenz unterhalb (▼), innerhalb (▼▲) oder oberhalb (▲) der
frankiert an:
eingestellten Herzfrequenzgrenzen ist.
CICLO SPORT SERVICE
Ø - Durchschnittsherzfrequenz (Bild 19)
K. W. Hochschorner GmbH
Unterfunktion der Funktion Herzfrequenz
Konrad-Zuse-Bogen 8
Zeigt die durchschnittliche Herzfrequenz an (seit dem letzten
D-82152 Krailling
Zurücksetzen).
Wertebereich: 0 bis 250 bpm
Telefon: 089 / 89 52 70 31
Telefax: 089 / 8 59 63 01
MAX - maximale Herzfrequenz (Bild 20)
E-Mail:
Unterfunktion der Funktion Herzfrequenz
Zeigt die höchste bisher erreichte Herzfrequenz an (seit dem
Bitte lesen Sie vor Einsendung des Gerätes nochmals sorgfältig
letzten Zurücksetzen an).
die Bedienungsanleitung durch und überprüfen Sie die Batterie.
Wertebereich: 0 bis 250 bpm
Bei berechtigten Garantieansprüchen wird das reparierte Gerät
oder ein Austauschgerät kostenlos zurückgesandt.
Zeit unterhalb der eingestellten Herzfrequenz-Grenze
(Bild 21)
Reparatur:
Unterfunktion der Funktion Herzfrequenz
Wird das Gerät zur Reparatur eingesandt oder wird ein Garantie-
Zeigt die Zeit an, in der die Herzfrequenz unterhalb der einge-
anspruch nicht anerkannt, erfolgt eine Reparatur bis Euro 20.-
stellten Herzfrequenz-Untergrenze war (seit dem letzten Zurück-
automatisch.
setzen).
Die Rücksendung des reparierten Gerätes erfolgt per Nach-
Wertebereich: 0 bis 9:59:59 h
nahme.
Zeit innerhalb der eingestellten Herzfrequenz-Grenze
(Bild 22)
Unterfunktion der Funktion Herzfrequenz
Zeigt die Zeit an, in der die Herzfrequenz innerhalb der einge-
stellten Herzfrequenz-Grenzen war (seit dem letzten Zurück-
setzen).
Wertebereich: 0 bis 9:59:59 h
Garantieschein:
Absender:
km/h
Name
Vorname
Straße, Nr.
km/h
PLZ/Ort
Telefon (tagsüber)
Fax
km/h
E-Mail
Grund der Einsendung:
Nach Ablauf der Garantie sollen Reparaturen bis Euro durchgeführt werden.
-Philosophie und Anwendung
®
ist ein ganz persönlicher Fitness-Service in Form
®
der optimale Trainings-
®
steuert das individuelles Cardiotraining.
®
ist der optimale Trainingsbereich für
®
?
®
wird die Thematik Fettverbrennung wieder ins
®
ciclo-service@ciclosport.de
