Beachten Sie: Drücken Sie die 1, wenn Sie kein Alarmsystem mit
dem H3i verbinden und Sie diese Funktion deaktivieren möchten.
Um den Alarmausgang auszuschalten: Geben Sie Ihr Adminpass-
wort ein > Drücken Sie #
ALARM BEI UNBEFUGTER DEMONTAGE DES TERMI-
NALS
Das H3i löst umgehend einen Alarm aus, sobald je-
mand versucht es zu demontieren.
Durchführung:
Geben Sie Ihr Adminpasswort ein > Die grüne
LED blinkt > Es ertönt ein langer Piepton > Drücken Sie die 7 >
Die grüne LED blinkt > Es ertönt ein langer Piepton > Drücken
Sie die 0 > Die grüne LED blinkt > Es ertönt ein langer Piepton >
Änderungen waren erfolgreich
Beachten Sie: Drücken Sie die 1, wenn Sie diese Funktion nicht
nutzen möchten.
AKTIVIEREN DER MULTI-VERIFIZIERUNG
Sie können Ihre Sicherheit erhöhen, indem Sie me-
hrere Verifizierungsmethoden anwenden.
Durchführung:
Geben Sie Ihr Adminpasswort ein > Drücken
Sie die 5 > Die grüne LED blinkt > Es ertönt ein langer Piepton >
Geben Sie die entsprechende Nummer des Typs der Multi-Verifi-
zierung ein (wie in der folgenden Tabelle dargestellt) > Die grüne
LED blinkt > Es ertönt ein langer Piepton > Die Muti-Verifizierung
wurde erfolgreich eingestellt

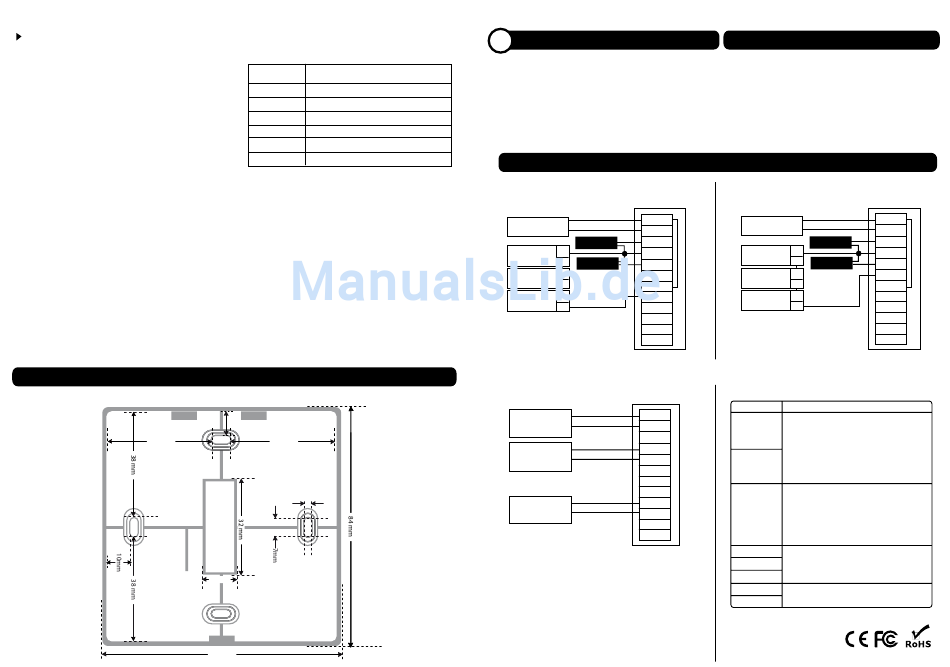

ANHANG • TERMINALABMESSUNGEN UND MASSE VORDERANSICHT DER
Rückplatte des Terminals
38 mm
NUMMER
MULTI-VERIFIZIERUNG
1
Nur Passwort
2
Nur Karte
3
Nur Fingerabdruck
4
Fingerabdruck/Karte/Passwort
5
Karte + Passwort
6
Fingerabdruck + Passwort
ALARM BEI FEHLGESCHLAGENER
VERIFIZIERUNG
Das H3i löst umgehend einen Alarm aus, wenn
ein Nutzer 3 mal hintereinander scheitert, sich
zu verifizieren.
Durchführung:
Geben Sie Ihr Adminpasswort ein > Drück-
en Sie die 0 > Die grüne LED blinkt > Es ertönt ein langer
Piepton > Drücken Sie die 2 > Die grüne LED blinkt > Es
ertönt ein langer Piepton > Drücken Sie die 0 > Die grüne
LED blinkt > Es ertönt ein langer Piepton > Änderungen
waren erfolgreich
Beachten Sie: Drücken Sie die 1, wenn Sie diese Funktion
nicht nutzen möchten.
10mm
38 mm
3mm
10 mm
84 mm
5
ABSCHLIESSEN DER INSTALLATION
1. Überprüfen Sie ob alle Kabelverbindungen
korrekt eingesteckt wurden.
2. Befestigen Sie das Terminal an der dazugehöri-
gen Rückplatte und ziehen Sie die Schrauben
fest um das Terminal sicher an der Wand zu
befestigen.
3. Schalten Sie das Terminal ein.
4. Nun können Sie das Terminal verwenden.
ANHANG • STROMVERSORGUNG & VERKABELUNG FÜR DAS TÜRVERRIEGELUNGSSYSTEM
Diagramm 1 • Normally Close (NC)
+12V
DC12V 3A
Stromversorgung
GND
BUT
Öffnungstaster
EM Schloss
---
GND
(NC)
+
Türsensor
SEN
2
NO1
Notfallglas
(NC)
3
COM1
NC1
Override-
A
Schalter A (NC)
C
AL---
AL+
BELL- - -
BELL+
Diagramm 3 • Weiteres Zubehör
+12V
DC12V 3A
Stromversorgung
GND
BUT
GND
Türsensor
SEN
NO1
COM1
NC1
Alarmanlage NO
AL---
oder NC, potential-
AL+
freier Kontakt
BELL- - -
BELL+
Türschloss-Stecker
Das Terminal wird in den folgenden Situatio-
nen einen Alarm auslösen (NO oder NC):
• Tür wird gewaltsam geöffnet (Ein Türsensor muss
angebracht sein.)
• Tür wird während einer Zeitsperre geöffnet (Ein
Türsensor muss angebracht sein.)
• Das Terminal wird unberechtigt demontiert.
ZUBEHÖR FÜR DIE TÜRVERRIEGELUNG
FingerTec bietet verschiedenes Zubehör für die
Türverriegelung an. Für weitere Informationen,
besuchen Sie
http://accessory.fingertec.com.
Diagramm 2 • Normally Open (NO)
+12V
DC12V 3A
Stromversorgung
GND
BUT
Öffnungstaster
---
EM Schloss
GND
(NO)
+
Türsensor
SEN
2
NO1
Notfallglas
(NO)
3
COM1
NC1
Override-
A
Schalter A (NO)
C
AL---
AL+
BELL- - -
BELL+
KABELANSCHLUSS
VERWENDUNG
Potentialfreier Kontakt
NO
(Unabhängige Stromversorgung für das Türschloss)
• NO Typ Türschloss (NO-COM)
• NC Typ Türschloss (NC-COM)
Stromkontakt
NC
(Die Stromversorgung des Türschlosses läuft über das Terminal)
Türsensor (SEN-GND)
Öffnungstaster (BUT-GND)
COM
Potentialfreier Kontakt
(Unabhängige Stromversorgung für das Türschloss)
• NO Typ Türschloss (NO-COM)
• NC Typ Türschloss (NC-COM)
Stromkontakt
(Die Stromversorgung des Türschlosses läuft über das Terminal)
• COM1 - +12V
SEN
Door Sensor (SEN-GND)
GND
Release Button (BUT-GND)
BUT
AL+
Alarmsystem
NO oder NC
– Sehen Sie dazu in den erweiterten Optio-
AL-
nen nach
© 2015 Timetec Computing Sdn Bhd. Alle Rechte vorbehalten • 092015
