FingerTec H3i Installationsanleitung

w w w . f i n g e r t e c . c o m w w w . f i n g e r t e c . c o m
Stand-alone Zutrittskontrollsystem mit
Fingerabdruck- & Kartenerkennung
Installationsanleitung
3

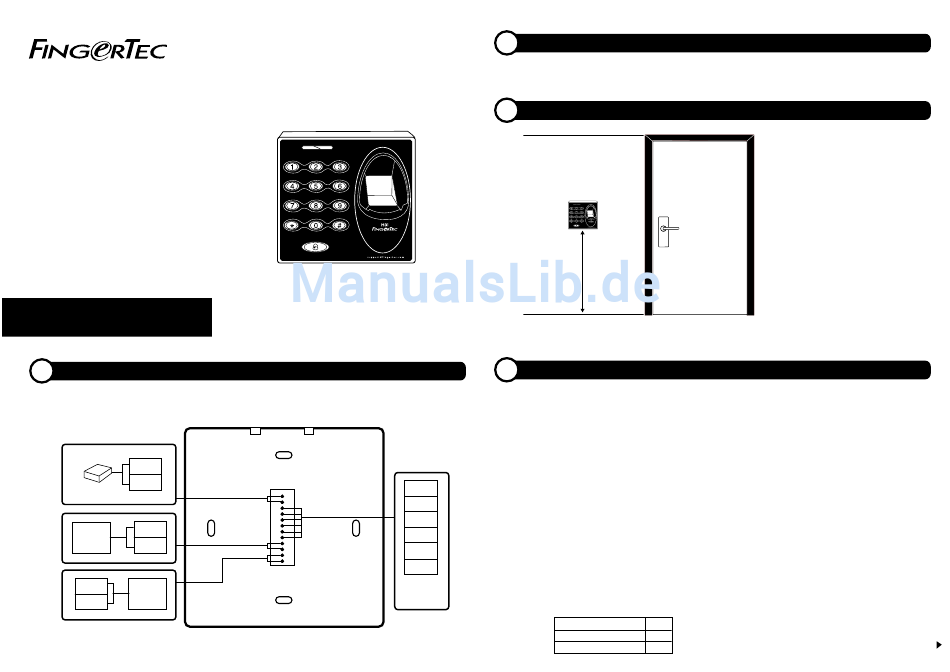

VERKABELUNG FÜR STROMVERSORGUNG
Der Stromanschluss befindet sich bei diesen Modellen auf der Rückseite des Terminals. Es wird kein
Adapterstecker mit dem Gerät mitgeliefert. Stattdessen benötigen Sie Stromkabel (rote und schwarze
Kabel), um das Terminal mit der Stromversorgung zu verbinden.
STROMANSCHLUSS
+12V
GND
DC 12V
Stromversorgung
AL _
Alarmgerät
NO
AL+
BELL _
Klingel-
Türklingel
Klingel+ BELL+
H3i
.
.
.
.
.
.
.
.
.
.
.
.
Rückseite des Terminals
1
LEGEN SIE DEN ORT UND DIE POSITION FÜR DIE INSTALLATION FEST
• Vermeiden Sie Orte mit hoher Feuchtigkeit oder hoher Luftfeuchtigkeit.
• Die empfohlene Höhe, um das Terminal anzubringen beträgt 1,2 Meter Bodenhöhe.
2
MONTAGE DES TERMINALS AN EINER WAND
4 Fuß/1,2 Meter
(empfohlen)
4
SICHERHEITSEINSTELLUNGEN EINRICHTEN
Beachten Sie: Siehe Anleitung zu lernen, überprüfen Sie Ihre Ad-
min-Passwort.
TÜRÖFFNUNGSZEIT EINSTELLEN
Stellen Sie ein, wie lange die Tür geöffnet bleiben soll.
Durchführung:
Geben Sie Ihr Adminpasswort ein > Drücken Sie
die 4 > Die grüne LED blinkt > Es ertönt ein langer Piepton > Geben
Sie die Zeit ein, z.B. 10 > Die grüne LED blinkt > Es ertönt ein langer
Piepton > Der Timer wurde erfolgreich eingestellt
Beachten Sie: Die maximale Türöffnungszeit beträgt 254s.
BUT
Möchten Sie eine Zahl eingeben mit weniger als 3 Zeichen, ist ein
Rautezeichen (#) vonnöten, z.B. wird "10" als "10#" eingegeben.
GND
WÄHLEN SIE DEN TYP DES TÜRSENSORS
SEN
Um die Türaktivitäten überwachen zu können, ist es
NO1
wichtig einen Türsensor zu installieren. Wählen Sie
dafür zuerst den Typ des Türsensors : NO oder NC.
COM1
Durchführung: Geben Sie Ihr Adminpasswort ein > Drücken
NC1
Sie die 0 > Die grüne LED blinkt > Es ertönt ein langer Piepton >
Drücken Sie die 5 > Die grüne LED blinkt > Es ertönt ein langer
Für NC oder NO
Piepton > Drücken Sie die die entsprechende Nummer, um den
Türschließsys-
teme Typ des Türsensors einzustellen > Die grüne LED blinkt > Es ertönt
ein langer Piepton > Änderungen waren erfolgreich
Beachten Sie: NO Type
NC Type
Türsensor deaktivieren
Nachdem Sie die Höhe für das Ter-
minal festgelegt und Markierungen
an der Wand gemacht haben, bo-
hren Sie die Schrauben in die Wand
um die Rückplatte sicher zu befes-
tigen.
Für Abmessungen und Maßanga-
ben sehen Sie im Anhang nach.
VERZÖGERUNGSZEIT DES TÜRSENSORS EINSTELLEN
Geben Sie die Zeit ein, wie lange die Tür nach dem
Entsperren geöffnet bleiben darf. Das Gerät alarmi-
ert Sie mit einem Signalton, wenn die erlaubte Zeit
abläuft.
Durchführung:
Geben Sie Ihr Adminpasswort ein > Die grüne
LED blinkt > Es ertönt ein langer Piepton > Drücken Sie die 0 >
Die grüne LED blinkt > Es ertönt ein langer Piepton > Drücken
Sie die 4 > Die grüne LED blinkt > Es ertönt ein langer Piepton >
Geben Sie die Zeit in Sekunden ein, z.B. 10 > Die grüne LED blinkt
> Es ertönt ein langer Piepton > Änderungen waren erfolgreich
Beachten Sie: Die maximale Türöffnungszeit beträgt 254s.
Möchten Sie eine Zahl eingeben mit weniger als 3 Zeichen, ist ein
Rautezeichen (#) vonnöten, z.B. wird "10" als "10#" eingegeben.
AKTIVIEREN SIE DEN ALARMAUSGANG VOM GERÄT
Sie haben die Möglichkeit, eine Alarmanlage oder
Sirene mit dem H3i zu verbinden. Stellen Sie sicher,
dass Sie die Alarmausgangsfunktion aktivieren,
nachdem Sie das Terminal mit der Sirene oder der
Alarmanlage verbunden haben.
Durchführung: Durchführung: Geben Sie Ihr Adminpasswort
ein > Drücken Sie die 0 > Die grüne LED blinkt > Es ertönt ein
0
langer Piepton > Drücken Sie die 1 > Die grüne LED blinkt > Es
1
ertönt ein langer Piepton > Drücken Sie zum Aktivieren die 0 >
Die grüne LED blinkt > Es ertönt ein langer Piepton > Änderun-
2
gen waren erfolgreich
