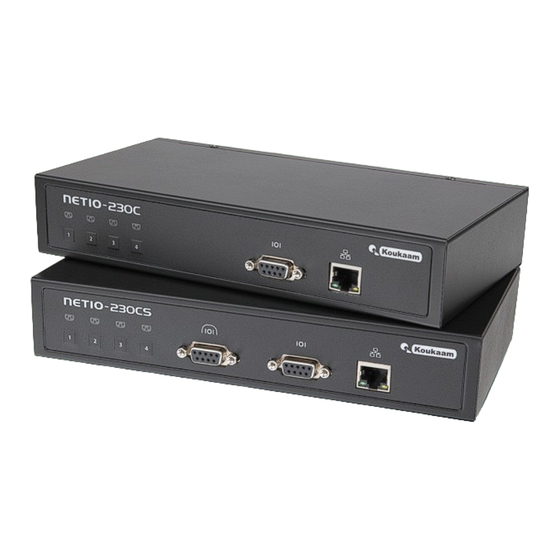

Koukaam NETIO-230C Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für NETIO-230C:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Koukaam NETIO-230C

Inhaltszusammenfassung für Koukaam NETIO-230C

  • Seite 2: Inhaltsverzeichnis

    1.3. Systemmindestanforderungen .................... 7 2. Schnittstelle des Geräts ....................... 8 2.1. Frontansicht, NETIO-230C ....................8 2.2. Frontansicht, NETIO-230CS ....................9 2.3. Ansicht von hinten, NETIO-230C/CS ................10 3. Installation ..........................11 3.1. Anschluss des Geräts ..................... 11 4. Ersteinstellung .......................... 12 5.
  • Seite 3 Abbildungsverzeichnis 1. NETIO-230C, Frontansicht ......................2. NETIO-230CS, Frontansicht ......................9 3. NETIO-230C/CS, Ansicht von hinten ..................10 4. Gefundene Geräte ........................12 5. Geräteeinstellung ........................12 6. Login-Screen ..........................13 7. Manuelle Bedienung der Steckdosen ................... 14 8. Generelle Einstellung der Steckdosen ..................15 9.

  • Seite 4: Einleitung

    Einleitung Vielen Dank dass Sie das Produkt der Gesellschaft KOUKAAM gekauft haben. Vor seiner Inbetriebnahme lesen Sie bitte sorgfältig diese Bedienungsanleitung und die Anleitung zur Schnellinstallation durch, die zum Bestandteil des Lieferumfangs gehören. Dadurch verhindern Sie eine Fehlinstallation oder eine unsachgemäße Nutzung des Geräts.

  • Seite 5: Wichtiger Hinweis

    Wichtiger Hinweis 1. Der Hersteller haftet nicht für mögliche Schäden, die durch eine unsachgemäße Nutzung oder Aufstellung in einer ungeeigneten Umgebung verursacht werden. 2. Das Gerät ist nicht zur Anwendung im Außenbereich geeignet. 3. Verwenden Sie das Gerät nicht bei starken Vibrationen. 4.

  • Seite 6: Vorstellung

    1. Vorstellung NETIO-230C/CS ist ein multifunktionaler Stromversorgungsregler. Dieses Gerät ist zum Steuern der Stromversorgung über die Web-Schnittstelle, über Telnet, ggf. über CGI-Befehle bestimmt. Dank der Netzverwaltungstechnologie auf IP-Protokollbasis kann der Benutzer die Stromversorgung des angeschlossenen externen Geräts (Verbrauchsgeräts) mit einem über das lokale Netz oder über das Internetnetz angeschlossenen Computer steuern oder ermitteln.

  • Seite 7: Spezifikation

    Vorstellung • Watchdog-Funktion zum Neustart des nicht antwortenden Netzwerkgeräts • Benachrichtigung per E-Mail • Überspannungsschutz an der gesamten Anlage und an allen vier Ausgängen 1.2. Spezifikation Versorgungsspannung: 90–250 V AC Maximaler Schaltstrom: 10 A Abmessungen: 220 × 40 × 125 mm (B × H × T) Netzschnittstelle: 1x RJ-45 10/100 Mbit/s Weitere Schnittstellen:...

  • Seite 8: Schnittstelle Des Geräts

    2. Schnittstelle des Geräts 2.1. Frontansicht, NETIO-230C Abbildung 1. NETIO-230C, Frontansicht 1. Vier LED-Anzeigen 2. Schalter zum manuellen Ein/Ausschalten der Ausgänge 3. Serienport RS232 4. RJ-45 Stecker – Netzschnittstelle für den Anschluss an das Ethernet/Internet.

  • Seite 9: Frontansicht, Netio-230Cs

    Schnittstelle des Geräts 2.2. Frontansicht, NETIO-230CS Abbildung 2. NETIO-230CS, Frontansicht 1. Vier LED-Anzeigen 2. Schalter zum manuellen Ein/Ausschalten der Ausgänge 3. Serienport RS232 4. RJ-45 Stecker – Schnittstelle für den Anschluss an das Computernetz. 5. Serientunnel RS232...

  • Seite 10: Ansicht Von Hinten, Netio-230C/Cs

    Schnittstelle des Geräts 2.3. Ansicht von hinten, NETIO-230C/CS Abbildung 3. NETIO-230C/CS, Ansicht von hinten 1. Hauptschalter des Geräts 2. Eingang für die Stromversorgung 90-250 VAC 3. Fach für die Hauptsicherung 10 A 4. Geschaltete Steckdosen 230V...

  • Seite 11: Installation

    Vor der ersten Inbetriebnahme kontrollieren Sie, ob die Versorgungsspannung im Bereich 90-250 V AC liegt. 3.1. Anschluss des Geräts 1. Das Gerät NETIO-230C/CS wird über das Netzwerkkabel mit RJ-45 Steckern an das Computernetz (Switch, Router) angeschlossen. 2. Schließen Sie NETIO über das Versorgungskabel an die Steckdose an.

  • Seite 12: Ersteinstellung

    4. Ersteinstellung 1. Auf der mitgelieferten CD finden Sie die Datei NetioDiscover.exe, die Sie starten. 2. Klicken Sie auf das Icon Discover . Es wird die Liste aller in Ihrem Netz zugänglichen NETIO-Geräte angezeigt. 3. Wählen Sie das jeweilige Gerät in der Liste aus und klicken Sie anschließend auf das Icon Device setup. Abbildung 4.

  • Seite 13: Login-Screen

    Ersteinstellung Nach Anpassung der Parameter für die Netzeinstellung klicken Sie auf das Icon Change IP, wodurch die Einstellungen gespeichert und das Gerät neu gestartet wird. Wenn Sie einen DHCP-Server im Netz haben und die Netzwerkeinstellungen nicht ändern wollen, können Sie die manuellen Einstellungen überspringen und mit dem nächsten Schritt fortfahren.

  • Seite 14: Bedienung Und Einstellung

    5. Bedienung und Einstellung 5.1. Steckdosen 5.1.1. Manuelle Bedienung der Steckdosen Im linken Teil wählen Sie das Feld Steckdosen, es wird die Übersicht der Steckdosen angezeigt. Zur direkten Bedienung der einzelnen Steckdosen dienen die vier Icons. Die zwei Icons unter der Linie dienen für Massenaktionen.

  • Seite 15: Generelle Einstellung Der Steckdosen

    Bedienung und Einstellung Die Steckdosen können auch gemeinschaftlich über die zwei Icons unter der Linie bedient werden. In Abhängigkeit vom aktuellen Zustand können alle Steckdosen ein-, ausgeschaltet oder neu gestartet werden. 5.1.2. Generelle Einstellung der Steckdosen Karte Generell dient zur Einstellung der Grundparameter, mit denen die betreffende Steckdose gesteuert wird. Name der Steckdose wird oberhalb der vier Icons angezeigt und dient zur besseren Übersicht.

  • Seite 16: Watchdog

    Bedienung und Einstellung 5.1.3. Watchdog Funktion Die Funktion Watchdog dient der Überwachung, ob das Gerät im Netzwerk läuft. Wenn das überwachte Gerät nicht in einem bestimmten Intervall auf die Ping-Fragen antwortet, wird die Steckdose, an der diese Funktion eingestellt ist, für die gegebene Zeit ab- und anschließend wieder angeschaltet. Um ein unendliches Schalten der Steckdose bei Störung des überwachten Geräts zu beschränken, kann die maximale Anzahl der Restartversuche für die gegebene Steckdose eingestellt werden.

  • Seite 17: Timer

    Bedienung und Einstellung 5.1.4. Timer Funktion Der Timer dient der Zeiteinstellung zum Ein-/Ausschalten der Steckdose zum festgelegten Zeitpunkt. Es kann entweder eine einmalige Aktion oder ein regelmäßiges Einschalten an bestimmten Tagen eingestellt werden. Abbildung 10. Einstellung des Timers...

  • Seite 18: Geräteeinstellung

    Bedienung und Einstellung 5.2. Geräteeinstellung Für die richtige Funktionsfähigkeit des Geräts ist es nötig, bei der Einstellung die entsprechende Aufmerksamkeit walten zu lassen. 5.2.1. Zeiteinstellung Datum und Zeit. Das Gerät unterstützt beim Eingeben der Zeit drei Im linken Menü wählen Sie das Feld Methoden.

  • Seite 19: E-Mail-Einstellungen

    SMTP-Server: Post-Server, über den die Nachricht gesendet wird. SMTP-Authentifizierung zulassen: verwenden Sie im Fall, wenn der SMTP-Server eine Anmeldung erfordert. Bemerkung: Gerät NETIO-230C/CS unterstützt nicht Verschlüsselung STARTTLS. an diese Adresse wird die Nachricht gesendet. From: diese Adresse wird in der Nachricht als Adresse des Absenders angeführt.

  • Seite 20: Netzeinstellungen

    Bedienung und Einstellung 5.2.3. Netzeinstellungen Im linken Menü wählen Sie das Feld Netz: Die einfachste Wahl ist, DHCP verwenden - wenn Sie im Netz einen DHCP-Server haben, stellt das Gerät automatisch die IP-Adresse sowie weitere Parameter ein. Wenn Sie jedoch sicher gehen möchten, dass sich die IP-Adresse nicht ändert, ist es sinnvoller, die statische IP-Adresse und die sonstigen Parameter manuell einzustellen.

  • Seite 21: Serientunnel (Nur Netio-230Cs)

    Bedienung und Einstellung 5.2.4. Serientunnel (nur NETIO-230CS) Beim Modell NETIO-230CS können Sie die Serientunnelfunktionen zurFernbedienung eines weiteren Geräts über die Serienlinie nutzen. Das Gerät mit der Serienlinie schließen Sie an den Stecker an, welcher mit dem Tunnelsymbol auf der vorderen Schalttafel des Geräts gekennzeichnet ist. Abbildung 14.

  • Seite 22: Einstellung Der Benutzerkonten

    Bedienung und Einstellung 5.2.5. Einstellung der Benutzerkonten Wenn NETIO von mehreren Benutzern verwendet wird, ist es sinnvoll, ihnen verschiedene Konten mit der notwendigen Berechtigung zuzuordnen. Im linken Menü wählen Sie das Feld Benutzer. NETIO unterscheidet drei Grundtypen von Benutzern: Abbildung 16. Hinzufügen eines Benutzers Admin: Benutzer mit voller Berechtigung User:...
  • Seite 23 Bedienung und Einstellung Abbildung 17. Ausführliche Einstellung der Benutzerberechtigungen Bestätigen Sie durch Anklicken des Icons Benutzer einrichten. Auf eine ähnliche Weise können die Benutzerkonten später angepasst werden.

  • Seite 24: Firmware Update

    Sektion Die Firmware dient zur Aktualisierung der Firmware in Ihrer Anlage. Die neue Firmware-Version finden Sie unter der Adresse http://www.koukaam.se/showproduct.php?article_id=1479. Hinweis: Die Aktualisierung der Firmware funktioniert nur im Browser Chrome fehlerfrei . Des Weiteren muss vorm Aktualisieren die statische IP-Adresse eingestellt werden - sonst kann der Aktualisierungsprozess fehlschlagen.
  • Seite 25 Bedienung und Einstellung Abbildung 19. Neustart nach der Aktualisierung Zum Schluss wird Sie die neue Firmware-Version über die Anmeldemaske begrüßen. Die Aktualisierung der Firmware ist damit beendet.

  • Seite 26: Systemeinstellungen

    Bedienung und Einstellung 5.2.7. Systemeinstellungen In dieser Sektion können Sie Grundeinstellungen durchführen und die Grundsystemparameter ansehen. Abbildung 20. Systemeinstellungen Name des Geräts: Name Ihres Geräts. MAC-Adresse: Hardware-Adresse Ihres Geräts. Uptime: Zeit seit dem letzten Neustart. Firmware-Version: Aktuell installierte Version und der Hinweis auf ein Upgrade. Verweilzeit beim Einschalten : Verweilzeit zwischen dem Einschalten von zwei oder mehreren Steckdosen.

  • Seite 27: Bedienung Des Geräts Über Telnet, Cgi Oder Die Serienlinie

    Bedienung und Einstellung 5.3. Bedienung des Geräts über Telnet, CGI oder die Serienlinie 5.3.1. Verschlüsselte Anmeldung Um sich mit einem Sicherheitspasswort anmelden zu können, müssen Sie zuerst einen Hash-Code vom Gerät erhalten. Diesen erhalten Sie entweder über den Rückmeldecode nach dem Anschluss über KSHELL, ggf. über CGI über den Hash-Befehl.

  • Seite 28: Cgi Bedienung

    Bedienung und Einstellung 5.3.3. CGI Bedienung Das NETIO-230C/CS-Gerät kann auch leicht über die CGI Befehle in Ihre Anwendung integriert werden. Die CGI-Steuerung des Geräts erfolgt mit einem Befehl im folgenden Format: http://<IP address>/cgi/control.cgi?<command>&<command> Durch die IP-Adresse Ihres Geräts ersetzen Sie die Kette <IP address>. Die Kette <command> ist der eigentliche Befehl.

  • Seite 29: Bedienung Des Geräts Über Die Schnittstelle Kshell.cgi

    72b4c5f313c2133df8da6581ec41b393 5.3.5. Kommunikation über die Serienlinie Für die Kommunikation mit dem NETIO-230C/CS über die Serienlinie schließen Sie das Gerät über das Direktkabel mit den Steckern Canon DB9F und DB9M an den PC an. Die Kommunikationsparameter sind folgende: • Übertragungsgeschwindigkeit: 19200 baud •...
  • Seite 30 Bedienung und Einstellung version Die Firmware-Version wird ausgelesen. alias Der Name des Geräts wird ausgelesen. alias <name> Einstellung des Gerätenamens. quit Abmeldung. Im Fall der Durchführung von Änderungen in den Systemeinstellungen wird das Gerät neu gestartet. reboot Nimmt die Abmeldung vor, beendet die Verbindung und startet das Gerät neu. noop Funktion zur Aufrechterhaltung der Verbindung, führt keine Operation durch.
  • Seite 31 Bedienung und Einstellung system kshport <port> Der Port für die Schnittstelle kshell wird eingestellt. system kshport Der Port für die Schnittstelle kshell wird ausgelesen. Der voreingestellte Wert ist 1234. system dhcp Es wird die Einstellung des Parameters für den DHCP-Klienten ausgelesen. system dhcp hostname <enable|disable>...
  • Seite 32 Bedienung und Einstellung system swdelay <delay> Es wird die Länge der Verzögerung zwischen dem Einschalten der zwei Ausgänge eingestellt. Der Wert ist in Zehntelsekunden einzugeben. system swdelay Es wird der Wert der Verzögerung zwischen dem Einschalten der zwei Ports ausgelesen. system discover <enable|disable>...
  • Seite 33 Bedienung und Einstellung Befehle zur Steuerung der Ports port list [xxxx] • es wird der Zustand aller Ausgänge ohne Parameter ausgelesen • xxxx ist ein Befehl zur Steuerung aller Ausgänge auf einmal - anstatt x ergänzen Sie folgende Befehle: • 0 – Ausgang ausschalten •...
  • Seite 34 Bedienung und Einstellung <on-time> - Einschaltzeit des Ausgangs. <off-time> - Ausschaltzeit des Ausgangs. <week schedule> - eine Reihe von Einsern und Nullen, die erste Nummer entspricht dem Montag, die letzte dem Sonntag Beispiel: Der Befehl port timer 3 t weekly 08:00:00 17:30:00 1111100 schaltet den Timer auf dem Ausgang 3 ein.
  • Seite 35 Bedienung und Einstellung <max_retry_poff: enable|disable> Ein-/Ausschalten Funktion max_retry <send_email: enable|disable> - Ein-/Ausschalten des Versendens einer E- Mail-Nachricht im Moment der Nichtverfügbarkeit des überwachten Geräts beziehungsweise bei Überschreitung des Wertes max_retry Beispiel: Der Befehl port wd 2 enable 192.168.10.101 10 30 1 3 enable enable lässt die Funktion Watchdog auf dem Ausgang 2 zu.
  • Seite 36 Bedienung und Einstellung Es werden die E-Mail-Nachrichten eingestellt. email auth Es wird die Einstellung der SMTP-Authentifizierung ausgelesen. email auth <enabled> <method> <username> <password> Es wird die SMTP-Authentifizierung eingestellt. Befehle zur Einstellung der Benutzer und der Rechte user get Es werden die Rechte des angemeldeten Benutzers im Format <id> <name> <privileges> ausgelesen.

  • Seite 37: Returnwerte

    Bedienung und Einstellung Der Benutzer wird gelöscht. user passwd <id > <old> <new> Das Passwort des Benutzers wird geändert. user update <id > <name> <privileges> <GUI> <passwd> Die Angaben des Benutzers werden geändert. 5.3.7. Returnwerte 100 HELLO <hash> Antwort des Geräts nach dem Anschließen Das Hash hinter dem Wort HELLO kann zur verschlüsselten Anmeldung verwendet werden.

  • Seite 38: Manuelle Bedienung

    Bedienung und Einstellung Sie sind bereits angemeldet. 505 FORBIDDEN Sie haben keine Berechtigung, den gegebenen Befehl auszuführen. Loggen Sie sich als Benutzer mit einer höheren Berechtigung ein. 506 INPUT LINE TOO LONG Die von Ihnen abgesendete Zeile ist zu lang. Kürzen Sie den Befehl und wiederholen Sie die Aktion.

  • Seite 39: Beheben Von Schwierigkeiten

    Firmware entsprechend dem Kapitel, in dem die Firmware-Update beschrieben wird, ein und fahren Sie fort. 5.6.3. Austausch der Sicherung Wenn NETIO-230C/CS nicht mehr funktioniert und keine LED-Anzeigen leuchten, ist es möglich, dass eine Sicherung durchgebrannt ist. Bevor Sie mit dem eigentlichen Austausch der Sicherung beginnen, kontrollieren Sie, ob NETIO-230C/CS AUSGESCHALTET und VON DER STROMVERSORGUNG GETRENNT IST.

  • Seite 40: Schlussbemerkungen

    Der Hersteller haftet nicht für beliebige technische oder typografische Fehler und behält sich das Recht zur Vornahme von beliebigen Produktänderungen sowie von Änderungen in diesem Benutzerhandbuch ohne Vorankündigung vor. Diese Änderungen werden über die Web-Seiten des Herstellers www.koukaam.segemeldet. Der Hersteller übernimmt in Bezug auf die Informationen, die in diesem Benutzerhandbuch enthalten sind, keine Garantie sowie auch nicht in Bezug auf eventuell abgeleitete Garantien bezüglich der Verkäuflichkeit des Produkts...
