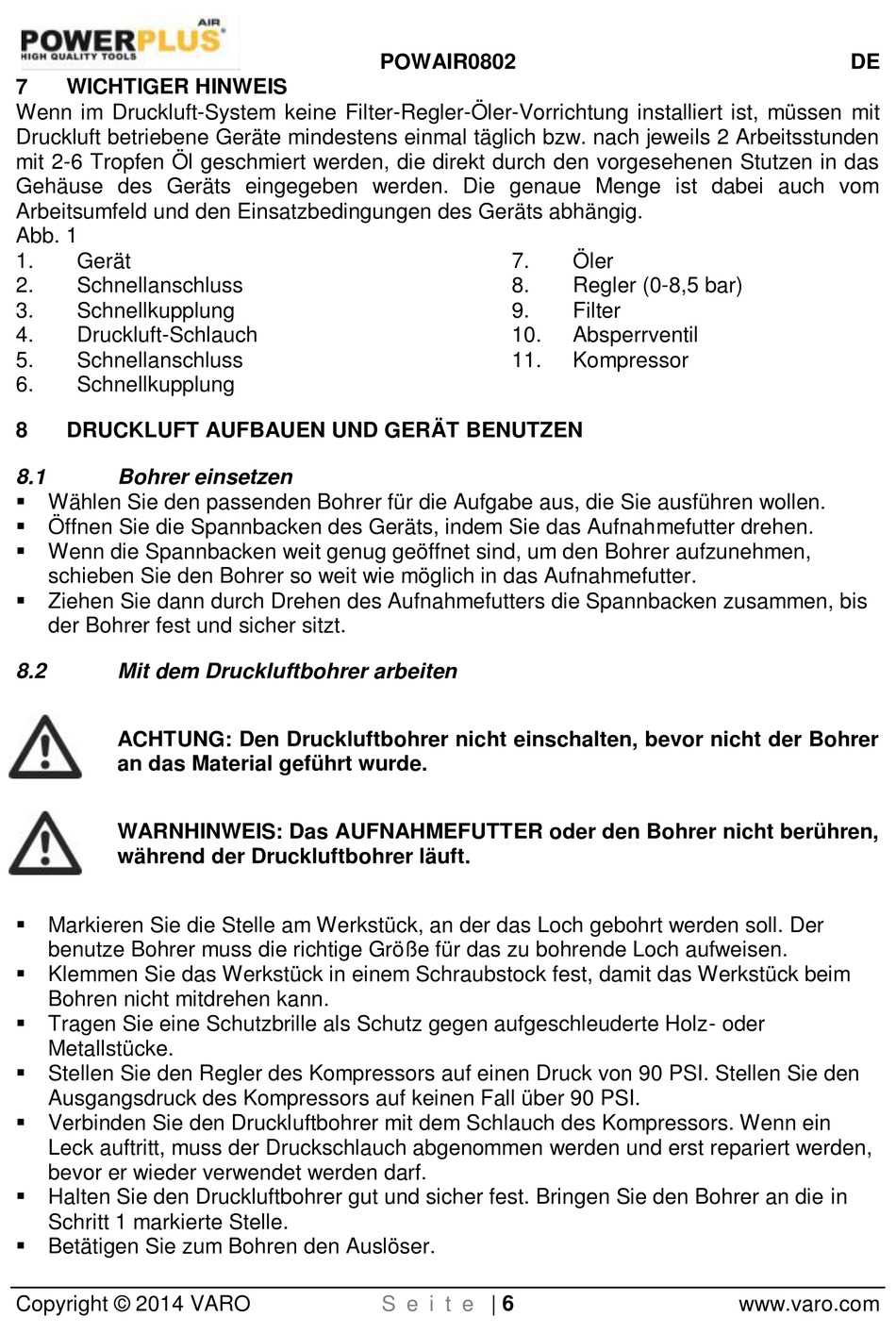

7
WICHTIGER HINWEIS
Wenn im Druckluft-System keine Filter-Regler-Öler-Vorrichtung installiert ist, müssen mit
Druckluft betriebene Geräte mindestens einmal täglich bzw. nach jeweils 2 Arbeitsstunden
mit 2-6 Tropfen Öl geschmiert werden, die direkt durch den vorgesehenen Stutzen in das
Gehäuse des Geräts eingegeben werden. Die genaue Menge ist dabei auch vom
Arbeitsumfeld und den Einsatzbedingungen des Geräts abhängig.
Abb. 1
1.
Gerät
2.
Schnellanschluss
3.
Schnellkupplung
4.
Druckluft-Schlauch
5.
Schnellanschluss
6.
Schnellkupplung
8
DRUCKLUFT AUFBAUEN UND GERÄT BENUTZEN
8.1
Bohrer einsetzen
Wählen Sie den passenden Bohrer für die Aufgabe aus, die Sie ausführen wollen.
Öffnen Sie die Spannbacken des Geräts, indem Sie das Aufnahmefutter drehen.
Wenn die Spannbacken weit genug geöffnet sind, um den Bohrer aufzunehmen,
schieben Sie den Bohrer so weit wie möglich in das Aufnahmefutter.
Ziehen Sie dann durch Drehen des Aufnahmefutters die Spannbacken zusammen, bis
der Bohrer fest und sicher sitzt.
8.2
Mit dem Druckluftbohrer arbeiten
ACHTUNG: Den Druckluftbohrer nicht einschalten, bevor nicht der Bohrer
an das Material geführt wurde.
WARNHINWEIS: Das AUFNAHMEFUTTER oder den Bohrer nicht berühren,
während der Druckluftbohrer läuft.
Markieren Sie die Stelle am Werkstück, an der das Loch gebohrt werden soll. Der
benutze Bohrer muss die richtige Größe für das zu bohrende Loch aufweisen.
Klemmen Sie das Werkstück in einem Schraubstock fest, damit das Werkstück beim
Bohren nicht mitdrehen kann.
Tragen Sie eine Schutzbrille als Schutz gegen aufgeschleuderte Holz- oder
Metallstücke.
Stellen Sie den Regler des Kompressors auf einen Druck von 90 PSI. Stellen Sie den
Ausgangsdruck des Kompressors auf keinen Fall über 90 PSI.
Verbinden Sie den Druckluftbohrer mit dem Schlauch des Kompressors. Wenn ein
Leck auftritt, muss der Druckschlauch abgenommen werden und erst repariert werden,
bevor er wieder verwendet werden darf.
Halten Sie den Druckluftbohrer gut und sicher fest. Bringen Sie den Bohrer an die in
Schritt 1 markierte Stelle.
Betätigen Sie zum Bohren den Auslöser.
Copyright © 2014 VARO
POWAIR0802
7.
8.
9.
10.
11.
S e i t e
| 6
Öler
Regler (0-8,5 bar)
Filter
Absperrventil
Kompressor
