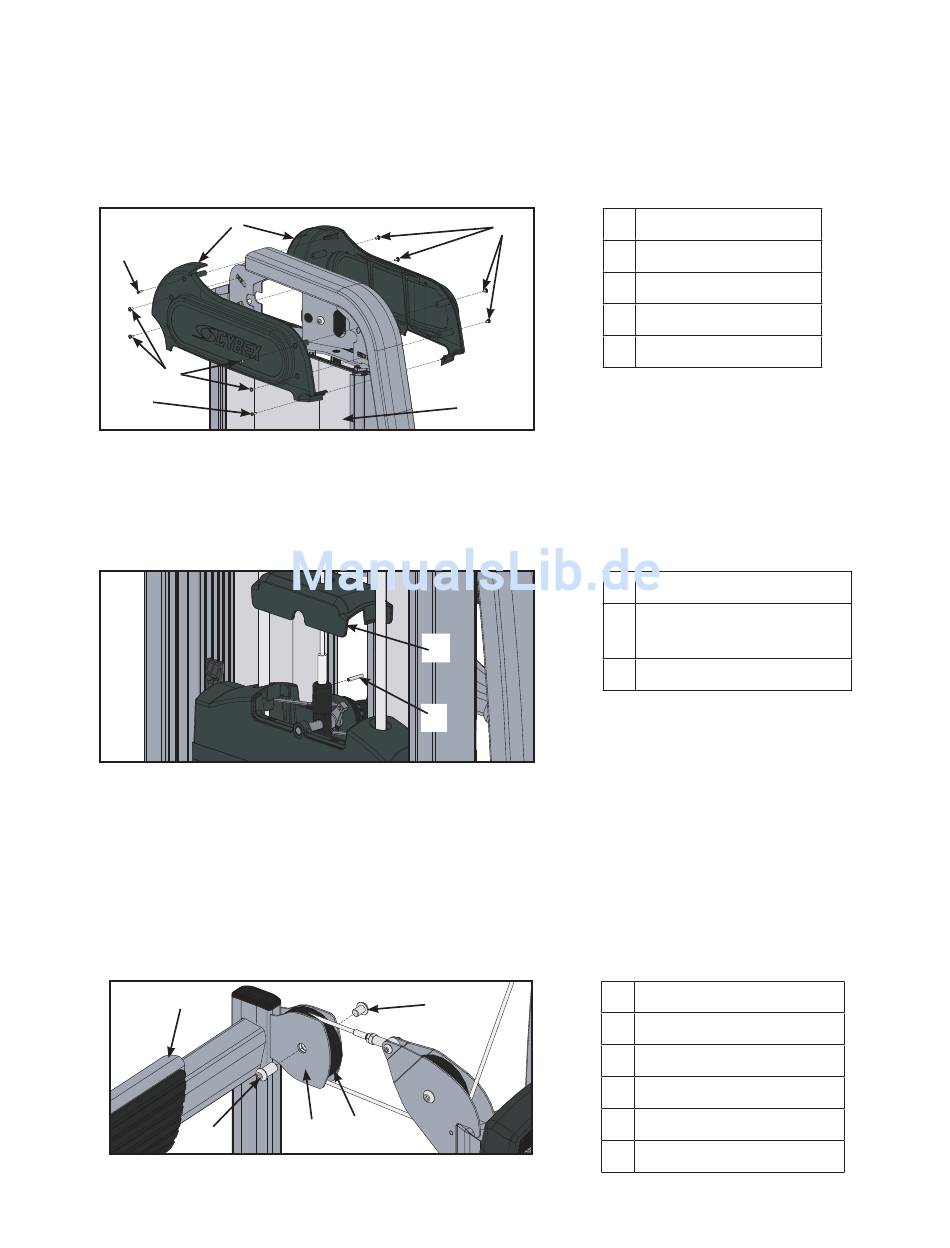

Entfernen des Kabels
1. Um eine korrekte Neuinstallation zu gewährleisten, empfehlen wir Ihnen, die bestehende
Kabelführung und Verbindungen zu notieren.
2. Die zehn Schrauben der Abdeckungen des Rahmens (auf der Vorder- und Rückseite) mit
einem Philips-Schraubenzieher entfernen.
2
1
2
3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur
Kabelzugeinheit zu erhalten.
4. Die Rückplatte nach oben schieben und entfernen.
5. Die Seiten der oberen Gewichtsabdeckung zusammendrücken und hoch heben.
6. Den Spiralspannstift, der den Kabelzug verbindet, mit einem Hammer und einem 3/16 Zoll
Splintentreiber entfernen.
Entfernen der Kabelzugeinheit
1. Während dem Entfernen der Kabelzugeinheit die Fußplatte stützen, so dass die Fußplatte
nicht nach hinten fällt.
2. Die Halbrundkopfschraube (BHSCS) und die Kabelzugschraube, die die Kabelzugeinheiten
an der Kabelzughalterung befestigen mit zwei 5/16-Zoll-Inbusschlüsseln entfernen.
5
1
3. Entfernen Sie die Kabelzugeinheit von der Kabelzughalterung.
Cybex Benutzerhandbuch
3
3
4
1
4
1
2
2
11
Beschreibung
1 10-32 Schraube (8)
2 Nr. 8 Schraube (2)
3 Abdeckungen (2)
4 Rückplatte
Beschreibung
1 Obere
Gewichtsabdeckung
2 Spiralspannstift
Beschreibung
1 Kabelzugschraube
2 BHSCS
3 Kabelzugeinheit
4 Kabelzughalterung
5 Fußplatte
