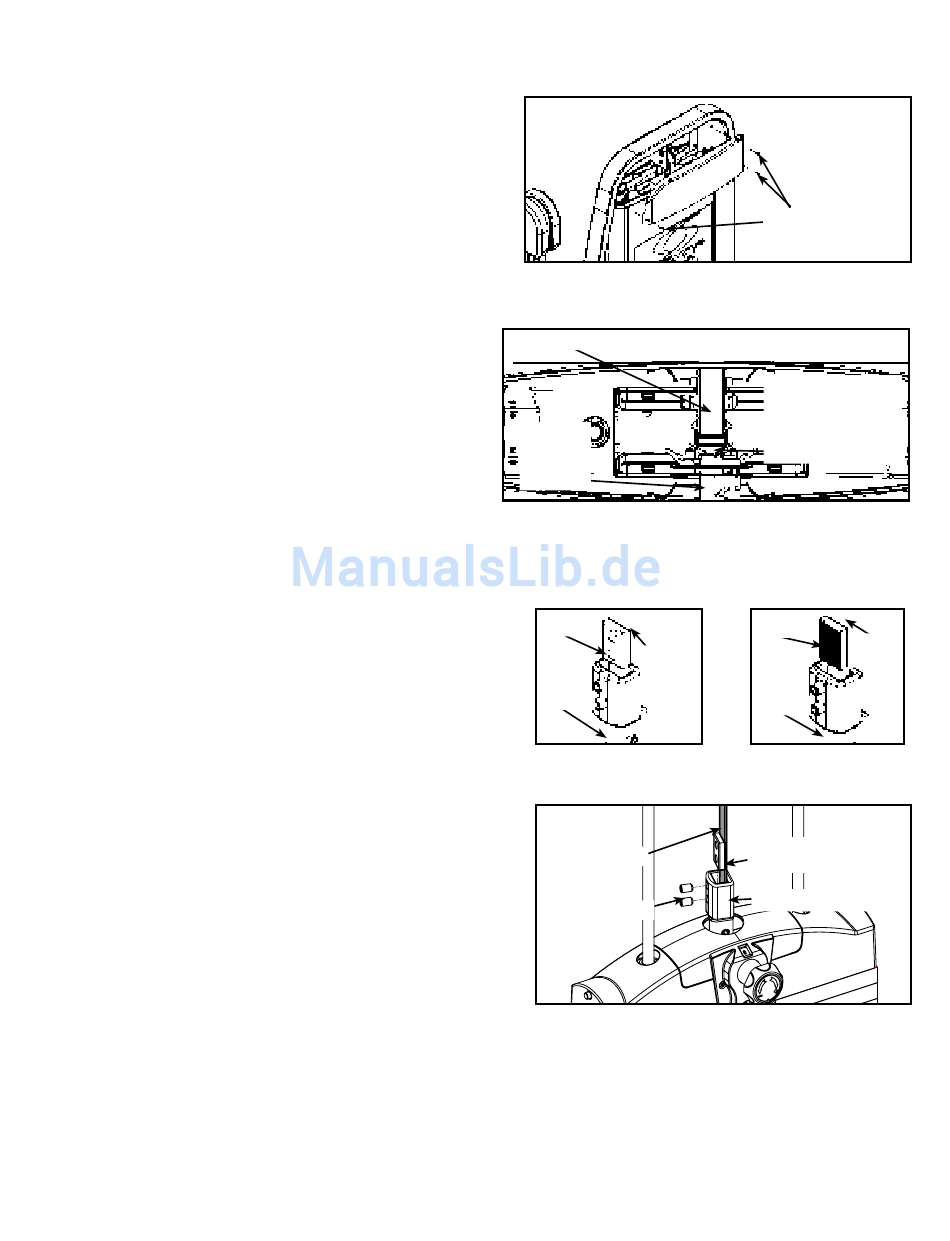

E. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 11.
F.
Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 12.
G. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
H. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 13A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung 13B
gezeigt).
I.
Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 14.
J.
Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
K. Das obere Gewicht ohne Auswahl eines Widerstands
anheben und absenken (um normales Training zu
simulieren).
L. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der
Halterung der oberen Riemenscheibe zur Bandriemen-
klammer des oberen Gewichts verlegt ist.
Bedienungsanleitung für Cybex
Abbildung 11
Bandriemen
Stufen-
gewicht-
Wahl-
knopf
Abbildung 12 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Richtige Riemenverlegung
Einsatz
Schaft
Abbildung 13A
Abbildung 14
10
Obere Riemenscheibe
Band-
riemen
Bandriemen
Stellschrauben
Kreuzschlitz-
schraube (3)
Einsatz und
Stellschrauben
(nicht abgebildet)
sind auf dieser
Seite zu finden.
Falsche Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 13B
Einsatz der
Bandriemenklammer
Bandriemenklammer
