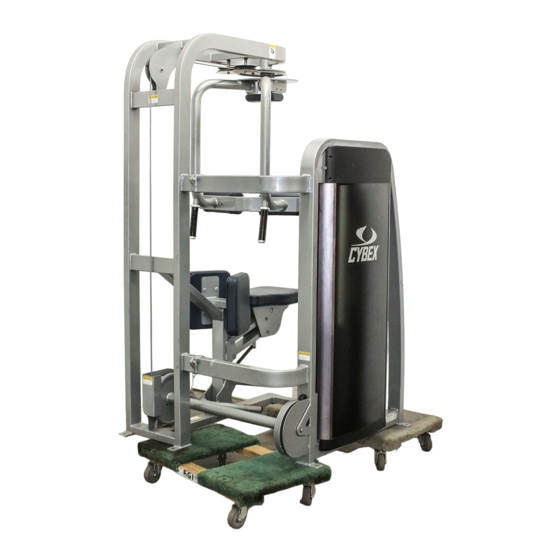

- Seite 1 Eagle Torso ® Bedienungsanleitung Kraftmaschinen Best.-Nr. 11190-999-1 P www.cybexintl.com...
-
Seite 2: Inhaltsverzeichnis
Marken der Cybex International, Inc. ® HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern, ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen. -
Seite 3: Sicherheitsrichtlinien Und Maßnahmen
Ankerlöcher auf einer stabilen, ebenen Oberfläche verankert werden. Die minimale Zugfestigkeit der Befestigungen muss mindestens • 500 lbs. (230 kg) betragen. Cybex empfiehlt 3/8 Zoll Schrauben mit Festigkeitsklasse 2 oder höher. Für jede Ankerposition ist eine Zugkraft von mindestens 220 Pfund/100 kg erforderlich. -
Seite 4: Sicherheitsanweisungen Für Den Benutzer
Benutzen Sie KEINE Gewichte, wenn sich die isolierten Kraftgeräte in einer erhöhten Position • befinden oder benutzen Sie die Geräte in dieser Position überhaupt nicht. Nehmen Sie KEINE Erhöhung des Gewichtswiderstands am Gerät vor, außer der von Cybex zur • Verfügung gestellten. -
Seite 5: Warnhinweise Und Vorsichtsmaßnahmen
Bedienungsanleitung für Cybex Warnhinweise und Vorsichtsmaßnahmen Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. -
Seite 6: Ersetzen Der Aufkleber
Bedienungsanleitung für Cybex Ersetzen der Aufkleber Torso rotation - 11190 BEsChrEiBung TEilEnr. A. Warnungsaufkleber ....4605-381-1 B. Sicherheitsaufkleber ....4000Y316-1 C. Sicherheitsaufkleber ....4520-362-1 D. Sicherheitsaufkleber ....8500-025-1 E. Sicherheitsaufkleber ....8500-026-1... -
Seite 7: Zusammenbau
A. Überprüfen, ob das Trainingsgerät die bestellte Farbe aufweist. B. Überprüfen, ob alle Gewichtsplatten und die Gewichtsplatten-Aufkleber vorhanden sind. C. Überprüfen, ob die Cybex Eagle Rumpfdrehung Bedienungsanleitung im Lieferumfang enthalten ist. D. Überprüfen, ob die Garantieerklärung beiliegt. Trainingsgerät an den gewünschten Aufstellungsort bringen. - Seite 8 Bedienungsanleitung für Cybex C. Den Versandgurt durchschneiden, mit dem das obere Gewicht befestigt ist. BHSCS-Schraube Unterlegscheibe D. Die Exzenterrolle drehen und den Bandriemen des Gewichtssatzes (durch Lockern der beiden Stellschrauben an der Bandriemenklammer mit einem 7/32-Zoll-Inbusschlüssel) von der Exzenterrolle entfernen. Siehe Abbildung 1.
- Seite 9 Bedienungsanleitung für Cybex Gewichtssatz installieren. A. Die Anordnung der Stufengewichte notieren. Rahmen Oberer Sicherungsring B. Die Stufengewichte von einer zweiten Person festhalten lassen, den Wahlknopf auf 0 lbs. drehen und alle sechs Stufengewichte (drei auf jeder Seite) entfernen. Federscheibe C. Den oberen Sicherungsring mit einer Außen-Sicherungs- Führungsstange...
- Seite 10 Bedienungsanleitung für Cybex B. Das obere Gewicht vorsichtig anheben und überprüfen, ob die Position der Riemenklammer (am oberen Gewicht) Richtige Riemenverlegung Falsche Riemenverlegung ordnungsgemäß mit der oberen Riemenscheibenhalterung (am Gerät) ausgerichtet ist. Siehe Abbildung 9. Einsatz Einsatz C. Den Bandriemen durch den Schlitz in der Riemenklammer Band- schieben.
- Seite 11 1 7 1 .0 3 8 0 1 8 0 .0 4 0 0 HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts Abbildung 17 verantwortlich. Wenden Sie sich hierfür an einen Spezialisten. HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-Schrauben der...
-
Seite 12: Training
Bedienungsanleitung für Cybex Training Vorgesehene Verwendung Dieses Gerät dient zur Verbesserung der allgemeinen körperlichen Fitness und für Trainingszwecke im kommerziellen Bereich. Anweisungen Lesen Sie vor Verwendung dieser Maschine alle Anweisungen und Warnhinweise im Sicherheitsabschnitt dieser Bedienungsanleitung gründlich durch. All adjustment points on the machine have yellow handles or knobs. - Seite 13 Bedienungsanleitung für Cybex ACHTUNG: Das Nichtbefolgen der Vorsichtsmaßnahmen kann zu schweren Verletzungen führen. Verwenden Sie die Geräte nur entsprechend den Abbildungen auf den Hinweisschildern, die an jedem Gerät angebracht sind. Eine fehlerhafte Benutzung kann zu Verletzungen führe. ENDE START Trainierte Bewegungen Wirbelsäulendrehung-...
-
Seite 14: Wartung
Die Durchführung der vorbeugender Wartungsmaßnahmen helfen die Cybex-Kraftmaschinen dauerhaft sicher und störungsfrei zu erhalten. Cybex ist nicht für die Durchführung der regelmäßigen Inspektions- und Wartungsarbeiten der Geräte verantwortlich. Ihr Personal muss in die Inspektions- und Wartungsarbeiten sowie Maßnahmen zur Meldung bzw. Aufnahme von Zwischenfällen eingewiesen werden. Die Telefonmitarbeiter von Cybex stehen zur Verfügung, um alle möglichen Fragen Ihrerseits zu beantworten. - Seite 15 Bedienungsanleitung für Cybex Reinigen der Polster Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Flüssigseife und warmem Wasser her. Tragen Sie diese mit einem weichen, feuchten Tuch auf. Leichte Verschmutzungen Tragen Sie bei Bedarf eine Lösung mit flüssigem Reinigungsmittel mit einer weichen Bürste auf.
- Seite 16 Bedienungsanleitung für Cybex Wischen Sie alle Rahmen mit einer milden Lösung aus warmem Wasser und Autoseife ab. Die Flächen sorgfältig trocknen. VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese das Gerät zerkratzen oder beschädigen können.
-
Seite 17: Wöchentliche Arbeiten
Bedienungsanleitung für Cybex Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. WARNHINWEIS: Wenn die folgenden Warnhinweise nicht beachtet werden, besteht das Risiko schwerer oder tödlicher Verletzungen. Entfernen Sie alle verschlissenen Seile und Riemen. Verschlissene Seile und Riemen können versagen, wenn sie nicht ausgetauscht werden. - Seite 18 Bedienungsanleitung für Cybex Riemen Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels Welle im Riemen Ersetzen Kante des Riemens (beide Seiten) Riemen, wenn untersuchen. Riemen ersetzen, Bereich mehr wenn ein Teil schmaler als der 0,76 mm (0,03 Zoll) Rest ist.
-
Seite 19: Jährliche Arbeiten
Bedienungsanleitung für Cybex ACHTUNG: Wenn die folgenden Warnhinweise nicht beachtet werden, besteht das Risiko schwerer Verletzungen oder Sachschäden. Verwenden Sie die Griffe nicht mehr, wenn weniger als 3 mm Material an der Kante verbleiben. Alle verschlissenen Griffe sofort austauschen. Fehler beim Austauschen von abgenutzten Hanteln können zu Verletzungen oder Sachschäden führen. -
Seite 20: Einstellung Der Seilzüge
Bedienungsanleitung für Cybex Einstellung der Seilzüge Erforderliches Werkzeug 9/16"-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Einstellung Beschreibung Abbildung der Seilzüge Bei dieser Art der Vorrichtung wird eine Kontermutter und eine Spannmutter am Seilnockenende zur Kontermutter- primären Verstellung genutzt. -
Seite 21: Einstellung Der Riemen
Bedienungsanleitung für Cybex Einstellung Beschreibung Abbildung der Seilzüge Nockenbolzen- Mutter Diese Art der Einstell- vorrichtung Einstellvorrichtung verfügt über einen Spannbolzen an der Einstellvorrichtung Halterung der Riemenscheibe. am Nockenende Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen. -
Seite 22: Kundenservice
Das Telefon ist von Montag bis Freitag zwischen 8:30 Uhr und 18:00 Uhr amerikanischer Ostküstenzeit besetzt. Cybex-Kunden in den USA können den Kundenservice unter 888 462 9239 gebührenfrei anrufen. Cybex-Kunden außerhalb der USA erreichen den Cybex-Kundendienst telefonisch unter +1 508 533 4300 oder per Fax unter +1 508 533 5183. -
Seite 23: Rückgabegenehmigung (Rma)
Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert. Nehmen Sie vor jeder Rücksendung von defekten Teilen Kontakt mit dem Kundenservice von Cybex auf. - Seite 26 10 Trotter Drive Medway, MA 02053 508-533-4300 FAX 508-533-5183 • • www.cybexintl.com...
