H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 6A
und 6B.

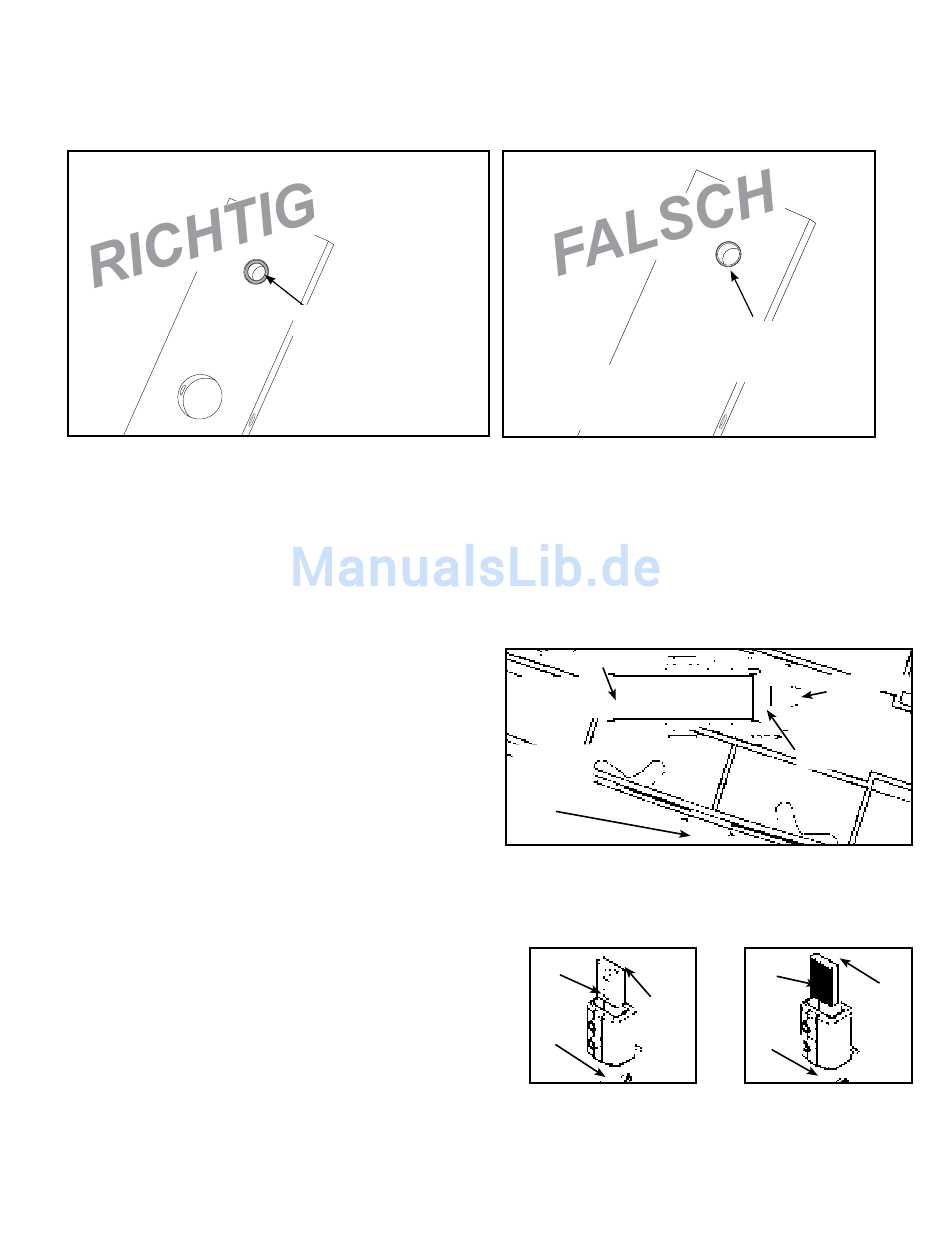

Abbildung 6A
I.
Das obere Gewicht auf die Führungsstangen schieben.
J.
Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange) an der
Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L.
Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7.
Verlegung des Bandriemens.
A. Überprüfen, ob der Riemen durch die Oberseite der
Riemenscheibenhalterung verlegt ist. Das Ende des
Riemens dann zum oberen Gewicht nach unten verlegen.
B. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
C. Überprüfen, ob die Bandriemenklammer am oberen Gewicht
ordnungsgemäß mit der oberen Riemenscheibe ausgerichtet
ist. HINWEIS: Der Bandriemen muss in einer geraden Linie
von der Riemenscheibe zur Bandriemenklammer verlaufen.
Siehe Abbildung 7. HINWEIS: Abbildung 7 zeigt eine
Draufsicht von der oberen Riemenscheibe auf die obere
Platte.
D. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
E. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 8A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
8B gezeigt).
Bedienungsanleitung für Cybex
BREITE
Buchsenkante
zeigt nach oben
9
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6B
Bandriemen
Obere Riemenscheibe
Stufen-
gewicht-
Wahl-
knopf
Abbildung 7
Richtige Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 8A
SCHMALE
Buchsenkante
Stellschraube
Einsatz
Falsche Riemenverlegung
Einsatz
Band-
riemen
Schaft
Figure 8B
