H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 6A und
6B.
I.
Das obere Gewicht auf die Führungsstangen schieben.
Abbildung 6A
J.
Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange) an der
Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7.
Verlegung des Bandriemens.
A. Überprüfen, ob der Riemen durch die Oberseite der
Riemenscheibenhalterung verlegt ist. Das Ende des
Riemens dann zum oberen Gewicht nach unten verlegen.
B. Das obere Gewicht vorsichtig anheben und überprüfen,
ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 7.
C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 8A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
8B gezeigt).
Bedienungsanleitung für Cybex
BREITE
Buchsenkante
zeigt nach oben
9
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 6B
Einsatz und Stellschrauben
Bandriemen
Stufen-
Obere Riemenscheibe
gewicht-
Wahl-
knopf

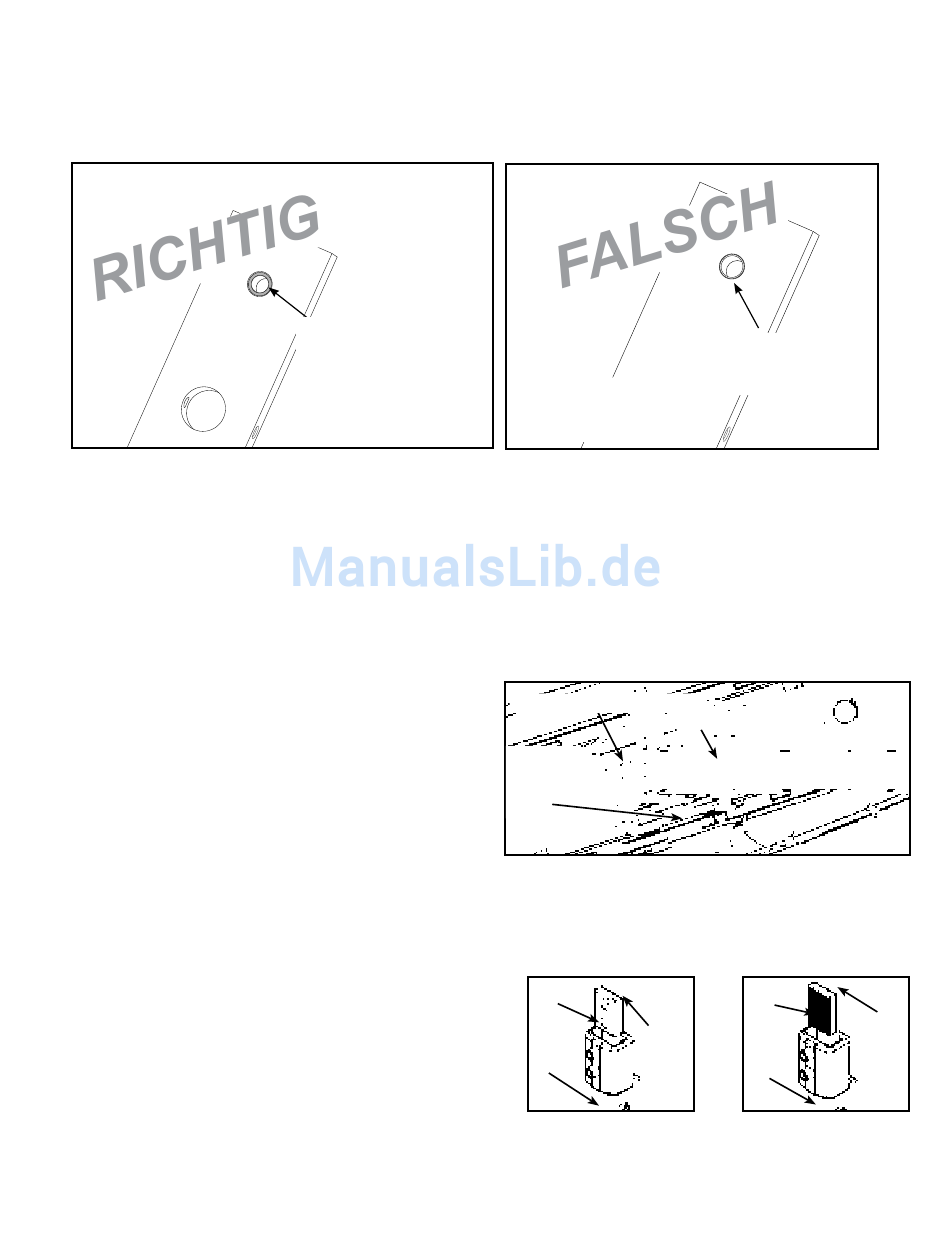

Abbildung 7 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Richtige Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 8A
SCHMALE
Buchsenkante
Falsche Riemenverlegung
Einsatz
Band-
riemen
Schaft
Abbildung 8B
