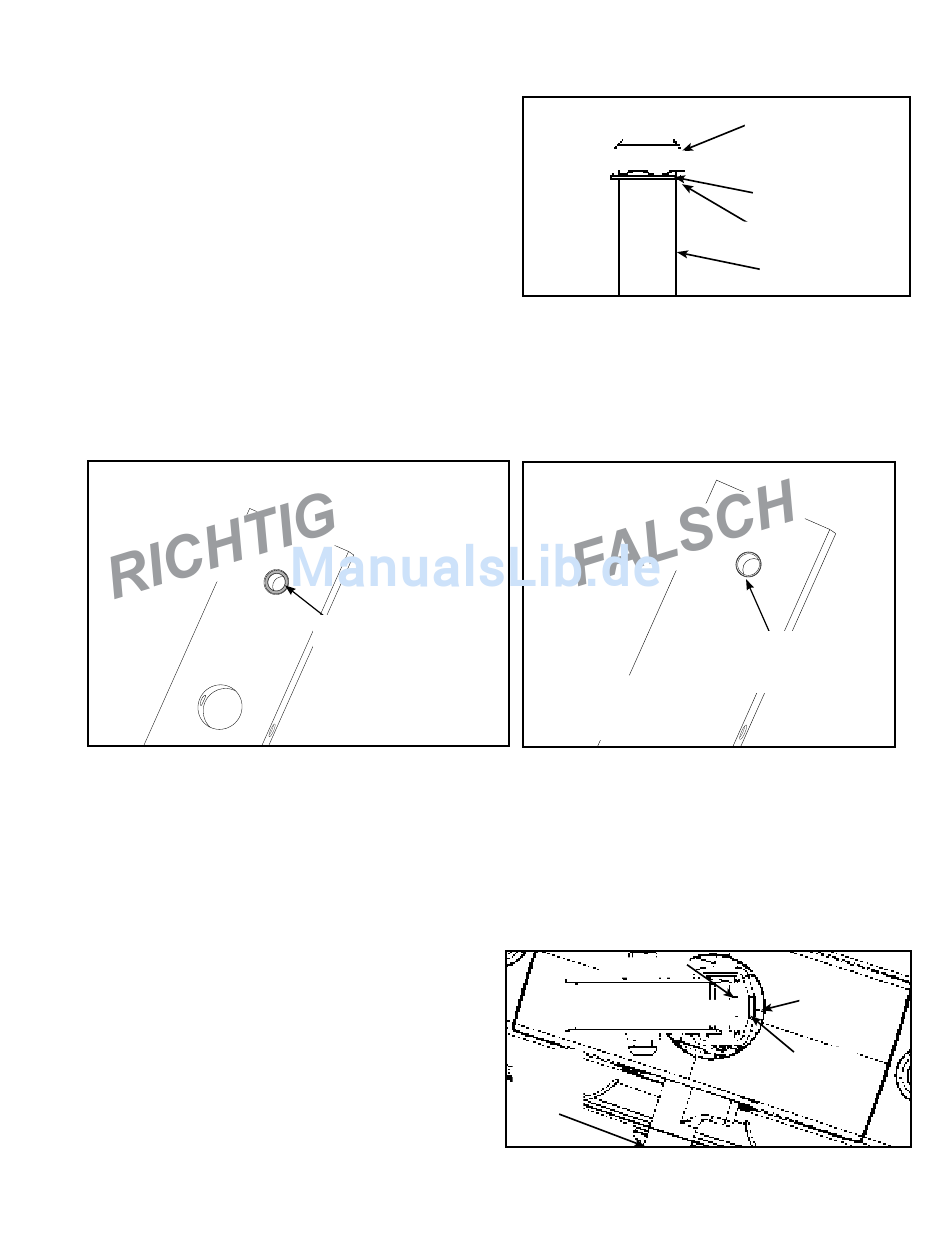

C. Den oberen Sicherungsring mit einer Außen-Sicherungs-
ringzange von einer der Führungsstangen entfernen und die
Führungsstange vorsichtig absenken. Siehe Abbildung 6.
D. Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange zu
entfernen.
E. Die Führungsstangen möglichst (vom Gerät weg) nach
außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F.
Das obere Gewicht nach oben aus dem Gerät nehmen
und vorsichtig beiseite legen.
G. Die gesamte Länge der Führungsstangen gut abwischen. Eine
dünne Schicht Leichtlauföl auf die Stangen auftragen.
H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 7A
und 7B.
Abbildung 7A
I.
Das obere Gewicht auf die Führungsstangen schieben.
J.
Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)
an der Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die
andere Führungsstange wiederholen.
7.
Verlegung des Bandriemens.
A. Den Bandriemen durch die Riemenscheibenhalterung in der
vorderen Verkleidung verlegen. Das Ende des Bandriemens
dann zum oberen Gewicht nach unten verlegen.
B. Überprüfen, ob die Bandriemenklammer am oberen Gewicht
ordnungsgemäß mit der oberen Riemenscheibe ausgerichtet
ist. HINWEIS: Der Bandriemen muss in einer geraden Linie
von der Riemenscheibe zur Bandriemenklammer verlaufen.
Siehe Abbildung 6. HINWEIS: Abbildung 8 zeigt eine
Draufsicht von der oberen Riemenscheibe auf die obere
Platte.
Bedienungsanleitung für Cybex
BREITE
Buchsenkante
zeigt nach oben
9
Rahmen
Abbildung 6
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 7B
Bandriemen
Obere Riemenscheibe
Stufen-
gewicht-
Wahl-
knopf
Abbildung 8
Oberer Sicherungsring
Federscheibe
Unterer Sicherungsring
Führungsstange
SCHMALE
Buchsenkante
Stellschraube
Einsatz
