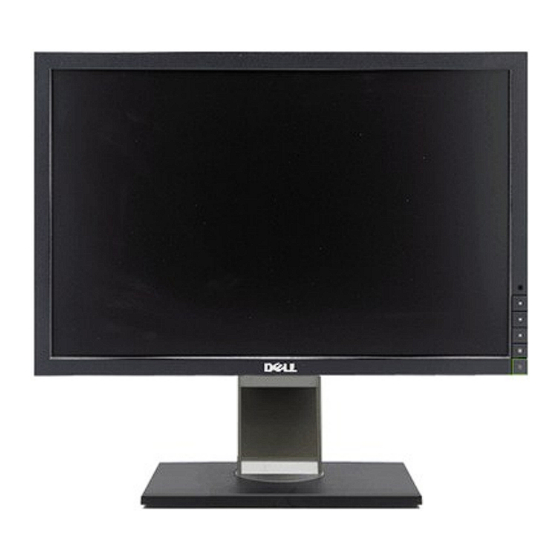

Bedienungsanleitung für Flachbildschirm Dell™ G2410H
Über Ihren Monito
Aufstellen des Monitors
Bedienen des Monitor
Störungsbehebung
Anhang
Hinweis, Vorsicht und Achtung
HINWEIS:
Ein HINWEIS deutet auf wichtige Informationen hin, die Ihnen bei der besseren Nutzung Ihres Monitors helfen.
VORSICHT:
VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung des Problems bereit.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft
Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen
der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR-Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR-
Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell G2410t.
Dezember 2009 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell G2410H
Inhaltszusammenfassung für Dell G2410H
- Seite 1 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation;...
- Seite 2 Zurück zur Inhaltsseite Über Ihren Monito Bedienungsanleitung für Flachbildschirm Dell™ G2410H Packungsinhalt Produktmerkmale Bezeichnung von Einzelteilen und Reglern Technische Daten Monitor Plug-and-Play-Leistungsfähigkeit Wartungsrichtlinien Packungsinhalt Die folgenden Artikel gehören zum Lieferumfang des Monitors. Stellen Sie sicher, dass Sie all diese Artikel erhalten haben. Nehmen Sie mit Dell Kontakt auf, falls irgendein Artikel fehlt. HINWEIS: Manche Artikel gehören möglicherweise zum optionalen Zubehör und werden nicht mit Ihrem Monitor mitgeliefert. Manche Funktionen oder Medien sind in manchen Ländern möglicherweise nicht verfügbar. Monitor mit Fuß Netzkabel VGA-Kabel DVI-Kabel Datenträger mit Treibern und Dokumentation Kurzinstallationsanleitung Sicherheitshinweise...
-
Seite 3: Bezeichnung Von Einzelteilen Und Reglern
Produktmerkmale Der Dell™ G2410H-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT), Flüssigkristall- (LCD) und LED- Hintergrundbeleuchtungstechnologie. Zu den Eigenschaften des Monitores zählen: ■ 24-Zoll (609.70 mm) sichtbarer Anzeigebereich.1920 x 1080 Aufösung sowie Unterstützung einer Vollbildanzeige für niedrigere Auflösungen. ■ Breiter Sichtwinkel, der das Betrachten in sitzender oder stehender Position oder bei Bewegungen von einer Seite zur anderen gestattet. ■ Kipp-, schwenk- und vertikal erweiterbar. - Seite 4 Beschreibung VESA-Befestigungslöcher (100 mm) Werden für die Befestigung des Monitors verwendet. (hinter der angebrachten VESA-Platte) Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Seriennummernetikett mit Strichcode Unterstützung kontaktieren. Befestigen Sie ein Sicherheitsschloss in diesem Schlitz, um Ihren Monitor Schlitz für Sicherheitssperre gegen Diebstahl zu schützen. Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. Fußentfernungstaste Drücken Sie diese Taste, um den Fuß zu lösen. Etikett mit behördlichen Bestimmungen Liste der behördlichen Zulassungen. Kabelführungsöffnung Führen Sie die Kabel durch diese Öffnung, um sie geordnet zu verlegen. Seitenansicht ...
- Seite 5 Linke Seite Rechte Seite Unteransicht Unteransicht Etikett Beschreibung Netzkabelanschluss DVI-Anschluss VGA-Anschluss Technische Daten Monitor Technische Daten des Flachbildschirms Modell G2410H Bildschirmtyp Aktiv-Matrix TFT-LCD Anzeigetyp Bildschirmabmessungen 24 Zoll (effektive Bildgröße: 24 Zoll) Voreingestellter Anzeigebereich: Horizontale 20,92 Zoll (531,36 mm) Vertikale 11,77 Zoll (298,89 mm)
-
Seite 6: Technische Daten Der Auflösung
Dynamischer Kontrast Bis zu 1.000.000 : 1 (Standard) Beschichtung des Schirmträgers Blendschutz mit Hartbeschichtung 3H Hintergrundbeleuchtung CCFL (4) Edgelight-System Bildaufbauzeit 5 ms Standard Farbgamut (typisch) 80%* * G2410H -Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (80%) und CIE1931 (68%). Technische Daten der Auflösung Modell G2410H Horizontaler Abtastbereich 30 kHz to 83 kHz Vertikaler Abtastbereich 56 Hz to 75 Hz Maximale Auflösung 1920 x 1080 bei 60 Hz Unterstützte Videomodi... - Seite 7 67.5 60.0 148.5 echnische Daten der Elektrik Modell G2410H Analoge RGB, 0,7 Volt +/-5%, positiv bei 75 Ohm Eingangsimpedanz Videoeingangssignale Digitale DVI-D TMDS, 600mV pro Differentialleitung, positiv bei 50 Ohm Eingangsimpedanz Separate horizontale und vertikale Sync., TTL-Pegel ungepolt, SOG (Composite Sync-Eingangssignale SYNC für Grün)
-
Seite 8: Physikalische Eigenschaften
Physikalische Eigenschaften Modell G2410H Steckertyp 15poliger D-Sub-Ministecker blau; DVI-D-Stecker weiß Digitale: Abnehmbar, DVI-D, solide Kontaktstifte, im abgesteckten Zustand dem Monitor beigelegt Signalkabeltyp Analoge: Abnehmbar, D-Sub, 15poliger, Auslieferung am Monitor montiert Abmessungen (mit Fuß) 463.81 mm (18.26 Zoll) Höhe (zusammengeschoben) 363.81 mm (14.32 Zoll) Höhe (ausgezogen) -
Seite 9: Umgebungsbedingungen
Umgebungsbedingungen Modell G2410H Temperature In Betrieb 5° bis 35°C(41° bis 95,00°F) Lagerung: -20° bis 60°C (-4° bis 140°F) Außer Betrieb Transport: -20° bis 60°C(-4° bis 140°F) Luftfeuchtigkeit In Betrieb 10% bis 80% (ohne Kondensation) Lagerung:5% bis 90% (ohne Kondensation) Außer Betrieb Transport: 5% bis 90%(ohne Kondensation) Höhe In Betrieb 3,658 m (12,000 ft) max Außer Betrieb 12,192 m (40,000 ft) max 98,977 BTU/hour (maximum) Wärmeableitung... -
Seite 10: Achtung: Sicherheitshinweise
Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. -
Seite 11: Hilfe Zur Powernap-Installation
Zurück zur Inhaltsseite Hilfe zur PowerNap-Installation Zur erfolgreichen PowerNap-Installation führen Sie bitte diese Schritte aus: 1. Betriebssystem-Voraussetzungen prüfen Windows XP, Windows Vista, Windows 7 2. Entech API installieren Installieren 3. PowerNap-Software installieren Installieren Zurück zur Inhaltsseite... -
Seite 12: Einstellen Des Monitors
Zurück zur Inhaltsseite Einstellen des Monitors Dell™ G2410H Flachbildschirmmonitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1920 x 1080 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik- Adapter, der diese Auflösungen unterstützt, zu erkundigen. Zurück zur Inhaltsseite... - Seite 13 Zurück zur Inhaltsseite Einstellen des Monitors Dell™ G2410H Flachbildschirmmonitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben ® Unter Windows XP 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.).
-
Seite 14: Verwenden Der Regler Des Bedienfelds
Zurück zur Inhaltsseite Bedienen des Monitor Bedienungsanleitung für Flachbildschirm Dell™ G2410H Verwenden der Regler des Bedienfelds Verwenden des On-Screen-Displays (OSD) PowerNap-Software Maximale Auflösung einstellen Verwendung der Dell Soundbar (optional) Kippen, Schwenken und Höhenverstellung Verwenden der Regler des Bedienfelds Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. Umgebungslichtsensor Schnelltaste 1/Aufwärtstaste Schnelltaste 2/Abwärtstaste OSD-Menü-Taste/OK-Taste Zurück-/Beenden-Taste... -
Seite 15: Verwenden Des On-Screen-Displays (Osd)
Verwenden Sie die Ein-/Aus-Taste, um den Monitor ein- und auszuschalten. Die blaue LED zeigt an, dass der Monitor eingeschaltet und funktionsbereit ist. „Atmet“ die LED langsam in oranger Farbe, befindet sich das Gerät im DPMS-Energiesparmodus. Netztaste (mit Betriebsanzeige) Verwenden des On-Screen-Displays (OSD) Aufrufen des Menüsystems HINWEIS: Wenn Sie Einstellungen ändern und danach ein weiteres Menü aufrufen oder das OSD-Menü beenden, speichert der Monitor die Änderungen automatisch. Auch wenn Sie Einstellungen ändern und anschließend warten, bis das OSD-Menü verschwindet, werden die Änderungen gespeichert. Drücken Sie die Menü-Taste, um das OSD-Menü zu aufzurufen und das Hauptmenü anzuzeigen. Hauptmenü für Analogeingang (VGA) oder Hauptmenü für Digitaleingang (DVI-D) - Seite 16 Helligkeit&Kontrast In diesem Menü können Sie Helligkeit und Kontrast anpassen. Zurück Mit der Taste wieder zurück zum Hauptmenü. Helligkeit Die Helligkeit regelt die Intensität der Hintergrundbeleuchtung. Mit der Taste steigern Sie die Helligkeit, mit der -Taste vermindern Sie die Helligkeit (von 0 bis 100). HINWEIS:In den Modi Energy Smart Plus und Energy Smart kann die Helligkeit nicht geändert werden.Die nachstehende Meldung erscheint, wenn eine Änderung der Helligkeit versucht wird. HINWEIS:Wenn die Option „Bildschirmhelligkeit reduzieren“ in PowerNap bei aktivem Bildschirmschoner eingeschaltet ist, kann die Helligkeit nicht verändert werden.
- Seite 17 HINWEIS: Die Option Auto-Einstellung steht nur bei analogem Anschluss (VGA) zur Verfügung. Eingabe-Quelle Im Eingangsquelle-Menü können Sie zwischen verschiedenen, an Ihren Monitor angeschlossenen Signalquellen auswählen. Zurück Mit der Taste wieder zurück zum Hauptmenü. Den VGA-Eingang wählen Sie, wenn Sie eine analoge VGA-Verbindung nutzen. Die VGA-Eingangsquelle wählen Sie mit der Taste DVI-D Den Eingang DVI-D wählen Sie, wenn Sie eine digitale DVI-Verbindung nutzen. Die DVI-Eingangsquelle wählen Sie mit der Taste Eingangsquelle suchen Zum Suchen nach verfügbaren Eingangssignalen drücken Sie die Taste Menü beenden Mit der Taste verlassen Sie das OSD-Hauptmenü. Farbeinstellungen Im Vorgabenmodus können Sie Farbeinstellungen und Farbtemperatur anpassen.
- Seite 18 Video:Lädt die Farbeinstellungen, die für die Filmwiedergabe am besten geeignet sind. Dies ist der Werksvorgabe-Modus. Sports:Lädt die Farbeinstellungen, die für Sportprogramme am besten geeignet sind. Spiel: Lädt die Farbeinstellungen, die für Spiele am besten geeignet sind. Natur: Lädt die Farbeinstellungen, die für Naturprogramme am besten geeignet sind. Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie die Taste oder , um den Wert von 0 bis 100 einzustellen. Drücken Sie auf , um dem Videobild einen grünlicheren Farbton zu verleihen. Drücken Sie auf , um dem Videobild mehr violett zu verleihen. HINWEIS: Die Farbtoneinstellung ist nur bei Videoeingaben verfügbar. Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des Videobildes einzustellen. Verwenden Sie die Taste oder , um den Wert der Farbsättigung von 0 bis 100 einzustellen.
- Seite 19 Phase Ergebnisse erzielen, nehmen Sie zuerst eine Grobeinstellung über den Pixeltakt vor, anschließend stellen Sie die Phase zur Feineinstellung neu ein. HINWEIS: Pixeltakt und Phase können nur bei Analogeingang (VGA) eingestellt werden. Setzt die Anzeigeeinstellungen auf die Werkseinstellungen (Auslieferungszustand) zurück. Display Reset Menü beenden Mit der Taste verlassen Sie das OSD-Hauptmenü. Sonstige Einstellungen Zurück Mit der Taste wieder zurück zum Hauptmenü. Sprache Hier können Sie für die Anzeige der OSD-Menüs zwischen sieben Sprachen auswählen: English, Español, Français, Deutsch, Brasilianisches Portugiesisch, Japanisch und Chinesisch vereinfacht). Menütransparenz Diese Funktion ändert den OSD-Hintergrund von lichtundurchlässig zu transparent.
- Seite 25 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1920 x 1080 einzustellen. 4. Klicken Sie auf OK. Wenn 1920 X 1080 nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zurück zur Inhaltsseite ...
- Seite 26 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft, Windows, und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann. ENERGY STAR ist ein eingetragenes...
-
Seite 27: Aufstellen Des Monitors
Zurück zur Inhaltsseite Aufstellen des Monitors Bedienungsanleitung für Flachbildschirm Dell™ G2410H Anbringen des Fußes Anschließen des Monitors Verlegen der Kabel Anbringen der Soundleiste (Optionl) Abnehmen des Fußes Wandmontage (optional) Anbringen des Fußes HINWEIS: Bei Auslieferung aus dem Werk ist der Fuß vom Monitor abmontiert. Nehmen Sie die Monitorabdeckung ab, legen Sie den Monitor darauf. 1. Passen Sie die beiden Nasen am Oberteil des Ständers in die Vertiefung an der Rückseite des Monitors ein. 2. Senken Sie den Monitor langsam ab, bis er in den Ständer einrastet. Anschließen des Monitors ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise. -
Seite 28: Verlegen Der Kabel
Anschließen des Blauen VGA-Kabels ACHTUNG: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen. Verlegen der Kabel Verwenden Sie nach dem Anbringen aller erforderlichen Kabel an Ihren Monitor und den Computer (siehe Anschließen Ihres Monitors für Hinweise über das Anschließen der Kabel) den Kabelhalter, um sämtliche Kabel wie oben abgebildet sauber zu verlegen. Anbringen der Soundleiste (Optionl) -
Seite 29: Abnehmen Des Fußes
VORSICHT: Do not use with any device other than Dell Soundbar. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar-Befestigung in die beiden Nasen im unteren Teil der Rückseite des Monitors ein. Schieben Sie die Soundbar nach links, bis sie hörbar einrastet. 3. Verbinden Sie die Soundbar mit dem Netzteil. 4. Stecken Sie das Netzkabel des Netzteils in eine Steckdose in der Nähe. 5. Verbinden Sie den grünen Mini-Stereostecker der Sound Bar mit dem Audioausgang des Computers. Abnehmen des Fußes HINWEIS: T Damit der LCD-Bildschirm bei der Abnahme des Standfußes nicht verkratzt wird, achten Sie darauf, dass der Monitor auf eine saubere Oberfläche gelegt wird. So entfernen Sie den Fuß: 1. Drücken und halten Sie die Standfuß-Freigabetaste. 2. Heben Sie den Standfuß hoch und vom Monitor ab. Wandmontage (optional) - Seite 30 (Schraubenabmessungen: M4 x 10 mm). Beziehen Sie sich auf die dem VESA-kompatiblen Montageset beigelegte Anleitung. 1. Stellen Sie den Monitor mit dem Bildschirm nach unten zeigend auf ein weiches Tuch oder ein Kissen auf einem stabilen ebenen Tisch. 2. Entfernen Sie den Fuß. 3. Entfernen Sie mit Hilfe eines Schraubenziehers die vier Schrauben von der Kunststoffabdeckung. 4. Bringen Sie die Aufhängung von dem VESA-kompatiblen Wandmontageset an dem LCD-Monitor an. 5. Befolgen Sie die dem Montageset beigelegte Anleitung, um den LCD-Monitor an die Wand zu montieren. HINWEIS: Verwenden Sie nur eine UL -aufgelistete Wandmontageplatte, die mindestens 4,36 kg tragen kann.
-
Seite 31: Störungsbehebung
Zurück zur Inhaltsseite Störungsbehebung Bedienungsanleitung für Flachbildschirm Dell™ G2410H Fehlerbehebung des Monitors Allgemeine Probleme Produktspezifische Probleme ACHTUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen Sie bitte die Sicherheitshinweise Fehlerbehebung des Monitors Selbsttestfunktion (STFC: Self-Test Feature Check) Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Ihr Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbstest aus: 1. -
Seite 32: Allgemeine Probleme
Restart the computer in the safe mode. Sicherheitsrelevante Sichtbare Anzeichen von Nehmen Sie keine Behebungsversuche vor. Themen Rauch oder Funken Kontakt Dell sofort. Aussetzprobleme Monitor schaltet aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. wieder ein Monitor auf die Werkseinstellungen zurücksetzen. ... -
Seite 33: Produktspezifische Probleme
Falsche Farben nzureichende Ändern Sie je nach Anwendung den Farbeinstellungsmodus im OSD-Menü Farbeinstellungen in Grafik oder Farbdarstellung Video. Probieren Sie unterschiedlicher Farbvorgaben im Farbeinstellungen-OSD. Passen Sie die RGB-Werte im Farbeinstellungen-OSD an, sofern die Farbverwaltung ausgeschaltet ist. -Ändern Sie das Eingangsfarbformat im Erweiterte Einstellungen-OSD in PC-RGB oder YPbPr. Führen Sie das integrierte Diagnose-Programm aus. Bildbeibehaltung eines Ein schwaches Nachbild Verwenden Sie die Funktion zur Energieverwaltung, um den Monitor jederzeit auszuschalten, wenn er statischen Bildes, das des statischen Bildes nicht bedient wird (weitere Informationen siehe Stromverwaltungsmodi).
