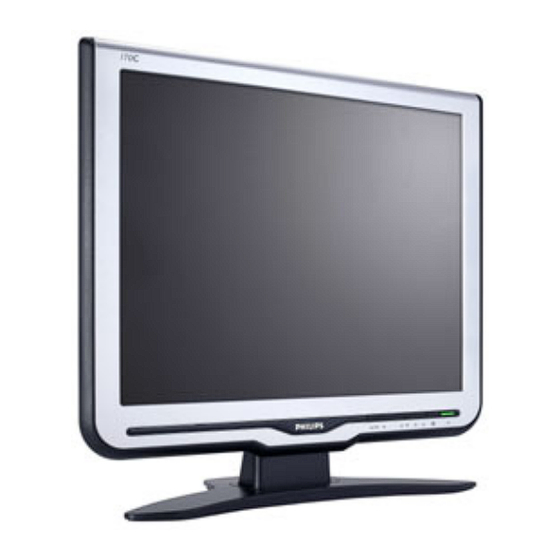

Philips LCD Monitor 170C7 Benutzerhandbuch

Philips LCD Monitor 170C7 Benutzerhandbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
e-Manual

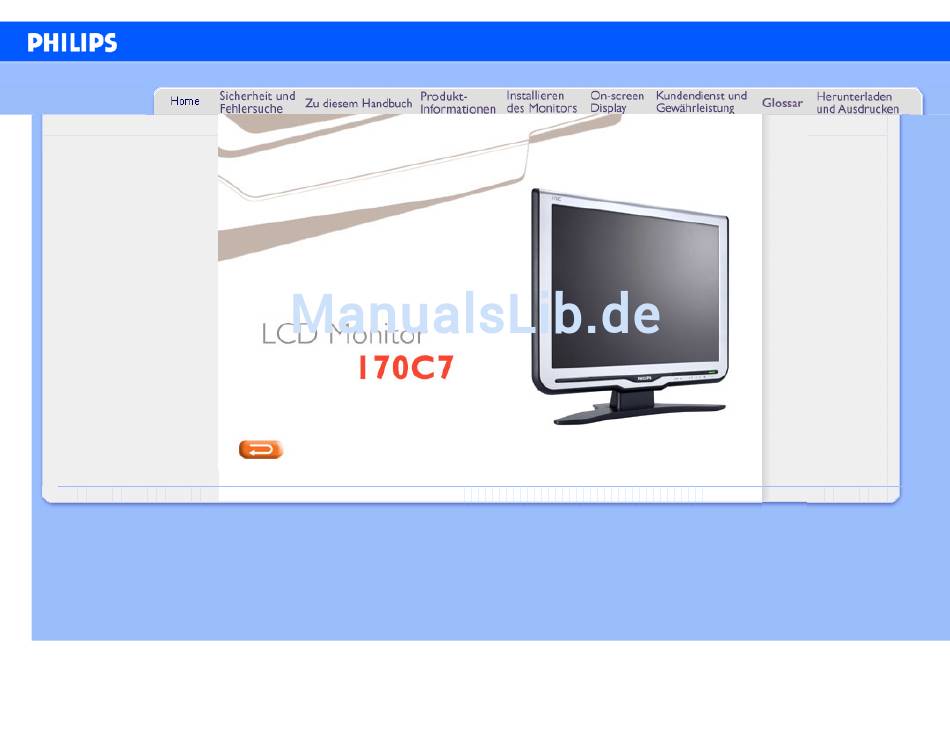

Philips LCD Monitor Electronic User's Manual
file:///D|/EDFU/LCD/170C7/manual/german/170c7/index.htm2006-07-28 1:24:47 PM

Werbung

loading

Verwandte Anleitungen für Philips LCD Monitor 170C7

Inhaltszusammenfassung für Philips LCD Monitor 170C7

  • Seite 1 Philips LCD Monitor Electronic User’s Manual file:///D|/EDFU/LCD/170C7/manual/german/170c7/index.htm2006-07-28 1:24:47 PM...

  • Seite 2: Sicherheit Und Fehlersuche

    Sie 6 Sekunden, bevor Sie die Netzschnur bzw. GS-Netzschnur wieder anschließen, um den Normalbetrieb wieder aufzunehmen. Achten Sie darauf, ausnahmslos die von Philips mitgelieferte zulässige Netzschnur zu benutzen. Wenn Ihre Netzschnur fehlt, nehmen Sie bitte Kontakt mit Ihrem örtlichen Service- Center auf.
  • Seite 3 Sicherheit und Fehlersuche Netzschnur. Wenn der Bildschirm ausgeschaltet ist, kann er mit einem trockenen Tuch abgewischt werden. Benutzen Sie zur Reinigung Ihres Monitors jedoch niemals organische Lösemittel, wie z.B. Alkohol oder Reinigungsflüssigkeiten auf Ammoniakbasis. Zur Vermeidung des Risikos eines elektrischen Schlags oder einer ständigen Beschädigung des Geräts muss der Monitor vor Staub, Regen, Wasser oder einer zu hohen Umgebungsfeuchtigkeit geschützt werden.

  • Seite 4: Häufig Gestellte Fragen

    Was ist zu tun, wenn beim Installieren des Monitors die folgende Meldung am Bildschirm Peripheriegeräten erscheint: "Cannot display this video mode" ["Kann diesen Video-Modus nicht anzeigen"]? • LCD-Bildschirm-Technik Empfohlener Videomodus für Philips 17": 1280x1024 @ 60 Hz. • Ergonomie Ökologie und Sicherheitsnormen Alle Kabel ausstecken, dann den PC mit einem zuvor benutzten, korrekt •...
  • Seite 5 Häufig gestellte Fragen installiert. Wie stelle ich die Auflösung nach? Die verfügbaren Auflösungen sind sowohl von Ihrer Videokarte/Ihrem Graphik- Treiber als auch Ihrem Monitor abhängig. In der Systemsteuerung von Windows® können Sie die gewünschte Auflösung mit den "Anzeige-Eigenschaften" anwählen. Was muss ich tun, wenn ich bei der Anpassung von Monitor-Einstellungen die Übersicht verliere? Betätigen Sie einfach die OK-Taste und wählen Sie dann "Reset"/Rückstellung vornehmen, um alle Werkseinstellungen zurückzustellen.
  • Seite 6 Häufig gestellte Fragen Was hat die Bildwiederholrate mit LCD zu tun? Im Gegensatz zur CRT-Anzeige-Technik, bei der die Geschwindigkeit eines Elektronenstrahls, der sich von oben nach oben über den Bildschirm erstreckt, das Flimmern bestimmt, benutzt die Aktivmatrix-Anzeige ein aktives Element (TFT) zum Steuern jedes einzelnen Pixels.
  • Seite 7 Temperaturen sind weiß, bei 6504K. Kann der Philips LCD-Monitor an eine Wand montiert werden? Ja, Philips Brilliance LCD-Monitore verfügen über diese zusätzliche Funktion. Vier Standard VESA-Montagelöcher an der Rückseite ermöglichen die Montage Ihres Philips Monitors an den meisten VESA-Standard Montagearmen oder Zubehör.
  • Seite 8 Kann der LCD-Monitor an jeden beliebigen PC, Mac oder eine Workstation angeschlossen werden Ja, alle LCD-Monitoren von Philips sind mit Standard-PCs, Macs und Workstations kompatibel. Für den Anschluß des Monitors an ein Mac-System ist u.U. ein Adapter erforderlich. Einzelheiten hierzu erfragen Sie bitte bei Ihrem Händler/ Vertreter.
  • Seite 9 Häufig gestellte Fragen auf den Markt. Mit USB können bis zu 127 Geräte gleichzeitig auf einem Computer laufen. USB gestattet „Hot Plug-in". Beim Installieren von Peripheriegeräten ist es nicht mehr notwendig, den Computer auszuschalten, das Gerät einzustecken, den Computer neu zu starten und das Setup-Programm auszuführen. Auch der umgekehrte Vorgang beim Entfernen eines Geräts entfällt.
  • Seite 10 Häufig gestellte Fragen ausgeschaltet werden, wodurch die Bildwiederholrate verbessert wird (dadurch scheint sich zum Beispiel der Mauszeiger glatter über den Bildschirm zu bewegen). Eine Passivmatrix-LCD weist ein Raster von Leitern mit Pixeln an jeder Rasterkreuzung auf. Was sind die Vorteile der TFT-LCD im Vergleich zu CRT? In einem CRT-Monitor schießt ein Strahlenerzeuger Elektronen und allgemeines Licht, wobei polarisierte Elektroden auf fluoreszierendes Glas aufprallen.
  • Seite 11 Methode ist die Benutzung eines Films mit Weitsichtwinkel, der den Betrachtungswinkel erweitert, indem er das Brechungsverhältnis variiert. Auch IPS (In Plane Switching) and MVA (Multi Vertical Aligned) werden für einen größeren Sichtwinkel benutzt. Im 181AS von Philips wird fortgeschrittene IPS-Technologie eingesetzt. Warum weist ein LCD-Monitor kein Flimmern auf ? In technischer Hinsicht flimmern LCDs, aber der Ursprung dieses Phänomens...
  • Seite 12 Häufig gestellte Fragen Ja. Die LCD-Monitoren entsprechen den Richtlinien der MPR-II- und TCO 99/03- Normen für Schutz vor Strahlung und elektromagnetischen Wellen, Reduzierung des Energieverbrauchs und Erhöhung der elektrischen Sicherheit am Arbeitsplatz sowie Recycling-Fähigkeit. Der Bogen mit technischen Angaben enthält eine detaillierte Liste der Sicherheitsnormen.

  • Seite 13: Fehlerbehebung

    Fehlerbehebung • Häufig gestellte Fragen Diese Seite enthält Probleme, die der Benutzer selbst lösen kann. Falls die Probleme trotz • Allgemeine Fehler Ausprobieren der Lösungen weiter bestehen, mit der nächsten Philips-Vertretung Verbindung • Abbildungsprobleme aufnehmen. • Behördliche Vorschriften Allgemeine Probleme •...
  • Seite 14 Fehlerbehebung Die Auto-Funktion ist für die Verwendung auf Standard-Macintosh oder IBM- kompatiblen PCs, die Microsoft Windows® ausführen, konzipiert. Bei Benutzung eines nicht Die AUTO-Taste funktioniert nicht richtig standardgemäßen PCs oder mit einer Videokarte könnte die Funktion nicht richtig funktionieren. Abbildungsprobleme Die Auto-Taste drücken.
  • Seite 15 Grüne, rote, blaue, dunkle und weiße normale Eigenschaft der Flüssigkristalle Punkte verbleiben dar. Weitere Unterstützung ist vom entsprechenden Kundendienst des nächsten Philips- Vetriebshändlers erhältlich, der in der Liste Kundendienstzentren aufgeführt ist. ZURÜCK ZUM SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/SAFETY/saf_troub.htm (3 of 3)2006-07-28 1:24:58 PM...

  • Seite 16: Regulatory Information

    Deutschland) influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy. • Philips End-of-Life Disposal • Information for UK only What does labeling involve? •...
  • Seite 17 Regulatory Information which must be adhered to in each country where the company implements its operational policy. The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.
  • Seite 18 Philips establishes technically and economically viable objectives to optimize the environmental performance of the organization's product, service and activities. From the planning, design and production stages, Philips emphasizes the important of making products that can easily be recycled. At Philips, end-of-life management primarily entails participation in national take-back initiatives and recycling programs whenever possible, preferably in cooperation with competitors.
  • Seite 19 Mr. Maarten ten Houten - Senior Environmental Consultant Philips Consumer Electronics E-mail: marten.ten.houten@philips.com Tel: +31 (0) 40 27 33402 Mr. Delmer F. Teglas Philips Consumer Electronics North America E-mail: butch.teglas@philips.com Tel: +1 865 521 4322 RETURN TO TOP OF THE PAGE Waste Electrical and Electronic Equipment-WEEE...
  • Seite 20 Regulatory Information CE Declaration of Conformity Philips Consumer Electronics declare under our responsibility that the product is in conformity with the following standards - EN60950-1:2001 (Safety requirement of Information Technology Equipment) - EN55022:1998 (Radio Disturbance requirement of Information Technology Equipment)
  • Seite 21 Regulatory Information Switch Off < 1 W ® PHILIPS s an NERGY artner, has determined that this product meets ® NERGY guidelines for energy efficiency. We recommend you switch off the monitor when it is not in use for a long time.
  • Seite 22 Regulatory Information RETURN TO TOP OF THE PAGE FCC Declaration of Conformity Trade Name: Philips Responsible Party: Philips Consumer Electronics North America P.O. Box 671539 Marietta , GA 30006-0026 1-888-PHILIPS (744-5477) Declaration of Conformity for Products Marked with FCC Logo, United States Only This device complies with Part 15 of the FCC Rules.
  • Seite 23 Regulatory Information Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement. N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques. CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIEL BROUILLEUR DU CANADA.
  • Seite 24 Regulatory Information RETURN TO TOP OF THE PAGE Polish Center for Testing and Certification Notice The equipment should draw power from a socket with an attached protection circuit (a three-prong socket). All equipment that works together (computer, monitor, printer, and so on) should have the same power supply source.
  • Seite 25 Regulatory Information Placering/Ventilation VARNING: FÖRSÄKRA DIG OM ATT HUVUDBRYTARE OCH UTTAG ÄR LÄTÅTKOMLIGA, NÄR DU STÄLLER DIN UTRUSTNING PÅPLATS. Placering/Ventilation ADVARSEL: SØRG VED PLACERINGEN FOR, AT NETLEDNINGENS STIK OG STIKKONTAKT ER NEMT TILGÆNGELIGE. Paikka/Ilmankierto VAROITUS: SIJOITA LAITE SITEN, ETTÄ VERKKOJOHTO VOIDAAN TARVITTAESSA HELPOSTI IRROTTAA PISTORASIASTA.
  • Seite 26 Please find out about the local regulations on how to dispose of your old monitor from your local Philips dealer. (For customers in Canada and U.S.A.) This product may contain lead and/or mercury.
  • Seite 27 Regulatory Information For additional information on recycling contact www.eia.org (Consumer Education Initiative) RETURN TO TOP OF THE PAGE Information for UK only WARNING - THIS APPLIANCE MUST BE GROUNDING. Important: This apparatus is supplied with an approved moulded 13A plug. To change a fuse in this type of plug proceed as follows: 1.
  • Seite 28 Regulatory Information GREEN & YELLOW - "GROUND" ("G") 1. The GREEN AND YELLOW wire must be connected to the terminal in the plug which is marked with the letter "G" or by the Ground symbol or coloured GREEN or GREEN AND YELLOW.

  • Seite 29: Weitere Informationen

    Weitere Informationen Weitere Informationen • Sicherheitsmaßnahmen und Fehlerbehebung • Häufig gestellte Fragen Informationen für Benutzer in den USA • Fehlerbehebung • Behördliche Vorschriften Für auf 115 Volt eingestellte Geräte: • Informationen für Benutzer in Einen UL-zugelassenen Kabelsatz mit mindestens 18 AWG, Typ SVT oder SJT mit drei Leitungen den USA benutzen.
  • Seite 30 • Hinweise zur Notation Über dieses Handbuch Dieses elektronische Handbuch ist für alle Benutzer des Philips LCD Monitors gedacht. Es werden darin die Einrichtungen des LCD Monitors, dessen Installation, Betrieb und sonstige relevante Informationen beschrieben. Der Inhalt dieses Handbuchs entspricht dem des gedruckten Handbuchs.
  • Seite 31 ZURÜCK ZUM SEITENANFANG ©2006 Koninklijke Philips Electronics N.V. Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion, Kopien, Einsatz, Veränderung, Einstellung, Vermietung, öffentliche Aufführung, Übertragung und/oder Sendung ist ohne schriftliche Genehmigung von Philips Electronics N.V. untersagt. file:///D|/EDFU/LCD/170C7/manual/german/170c7/ABOUT/about.htm (2 of 2)2006-07-28 1:25:10 PM...

  • Seite 32: Produktinformationen

    Kabelklemme hält Kabel für einen aufgeräumten Arbeitsbereich fest ZURÜCK ZUM SEITENANFANG Bleifreies Produkt Philips hat toxische Substanzen wie Blei aus seinen Displays eliminiert.Bleifreie Displays tragen zum Schutz Ihrer Gesundheit bei und ihre elektrischen und elektronischen Bauteile lassen sich auf umweltverträgliche Weise weiterverwerten oder entsorgen.Philips erfüllt die strengen Vorschriften der RoHS-Direktive der Europäischen Union, die die Verwendung von...
  • Seite 33 Produktinformationen • Bildschirmgröße 17 Zoll/43.2 cm Diagonale • Pixelbreite 0.264 x 0.264 mm 1280 x 1024 pixel • LCD-Bildschirmtyp Vertikaler RGB-Streifen Blendfreie Polarisator-Härte • Effektiver Betrachtungsbereich 337.9 x 270.3 mm Bildaustastung Vertikale Bildwiederholfrequenz 56 Hz-76 Hz Horizontalfrequenz 30 kHz-83 kHz VIDEO •...
  • Seite 34 Produktinformationen • Maximum 1280 x 1024 bei 75 Hz • Empfehlung 1280 x 1024 bei 60Hz 24 Vom anwender definierbare modi 19 werkseitig eingestellte Modi: H. Freq. (kHz) Auflösung V. Freq. (Hz) 31.5 720*400 31.5 640*480 35.0 640*480 37.9 640*480 37.5 640*480 35.2...
  • Seite 35 < 1 W Dunkelgelb Ausgeschaltet < 1 W ® Dieser Monitor entspricht den NERGY -RICHTLINIEN. PHILIPS ist ENERGY ® ® STAR -PARTNER und hat bestimmt, daß dieses Produkt den ENERGY STAR -Richtlinien in bezug auf Energiewirtschaftlichkeit entspricht. ZURÜCK ZUM SEITENANFANG Technische Daten •...
  • Seite 36 Produktinformationen Signalstiftzuteilung Der DVI-Anschluss besteht aus 24 Kontakten, 3 Reihen mit je 8 Kontakten. In der nachstehenden Tabelle ist die Pinbelegung aufgeführt. Pin Nr. Belegung Pin Nr. Belegung Belegung T.M.D.S. Data2- T.M.D.S. Data1- T.M.D.S. Data0- T.M.D.S. Data2+ T.M.D.S. Data1+ T.M.D.S. Data0+ T.M.D.S.
  • Seite 37 Produktinformationen Grün Video-Eingang/SOG Logik-Masse Blau Video-Eingang Masse Sense (GND) Serielle Datenleitung (SDA) Hot Plug Detect H. Sync / H+V Rot Video-Masse V. Sync (DDC VCLK) Grün Video-Masse Datentaktleitung (SCL) Blau Video-Masse ZURÜCK ZUM SEITENANFANG Ansichten Auf die Links klicken, um eine Reihe verschiedener Ansichten des Monitors und seiner Komponenten zu erhalten.
  • Seite 38 Produktinformationen ZURÜCK ZUM SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/PRODUCT/product.htm (7 of 7)2006-07-28 1:25:18 PM...
  • Seite 39 • Physische Spezifikationen eingesetzten Pixel- oder Subpixeldefekte manchmal unvermeidlich. Kein Hersteller kann eine Gewährleistung für vollkommen fehlerfreie Bildschirme abgeben, jedoch wird von Philips garantiert, daß alle Bildschirme mit einer unannehmbaren Anzahl an Defekten • Stiftezuteilung entweder repariert oder gemäß der Gewährleistung ersetzt werden. In dieser Mitteilung werden die verschiedenen Arten von Pixelfehlern erläutert, und annehmbare Defektstufen für jede Art definiert.
  • Seite 40 Toleranzen für Pixeldefekte Um während der Gewährleistungsdauer Anspruch auf Reparatur oder Ersatz infolge von Pixeldefekten zu haben, muß ein TFT LCD- Bildschirm in einem Flachbildschirm von Philips Pixel oder Subpixel aufweisen, die die in den folgenden Tabellen aufgeführten Toleranzen übersteigen.
  • Seite 41 MODELL Gesamtzahl der defekten Hell- oder 5 oder weniger Dunkelpunkte aller Art Anmerkung: * 1 oder 2 anliegende Subpixel defekt = 1 Punkt defekt Alle Philips Monitore entsprechen der Norm ISO13406-2. ZURÜCK ZUM SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/PRODUCT/pixel.htm (3 of 3)2006-07-28 1:25:23 PM...
  • Seite 42 • Philips SmartControl • F&A Einleitung Philips SmartManage ist eine fortschrittliche Lösung für Benutzer, speziell für die EDV-Verwalter in Unternehmen oder Organisationen, mit der diese ihre Philips-Monitore als Teil der Hardware- Management-Umgebung verwalten können. Diese Lösung enthält drei wesentliche Komponenten: Philips SmartManage Administrator, Philips SmartControl und Agent.
  • Seite 43 SmartManage Für weitere Informationen zu Philips SmartManage wenden Sie sich bitte an die Philips Vertretung in Ihrer Nähe. SmartManage ist eine speziell für die gewerbliche Nutzung bestimmte Software. Von Privatnutzern wird SmartManage normalerweise nicht benutzt. Philips SmartControl Die Software-Elemente SmartControl und SmartManage Agent werden bei Computern, die Philips- Monitore verwenden, installiert und angewendet.
  • Seite 44 SmartManage Bild und Ton Durch Bewegung des Schiebers nach links oder rechts können Benutzer die Helligkeit, Kontrast, Audio Lautstärke (fall zutreffend), Bildrauschen (nicht zutreffend bei Benutzung eines DVI-D Eingangssignals) und Farbtemperatur einstellen. Bildlage Benutzer können die horizontale und vertikale Bildlage anpassen, indem sie den Schieber nach links oder nach rechts bewegen.
  • Seite 45 SmartManage Allgemein Klicken Sie auf "General" (Allgemein), um allgemeine Informationen zum Beispiel über den Treiber, das Gerät und die Monitorsteuerung zu erhalten. Bei der Monitorsteuerung können Anwender auf Auto Setup klicken, um automatisch einen optimalen Betrieb zu gewährleisten oder auf Factory reset/Werkseinstellungen wiederherstellen, um die Werkseinstellungen der Parameter des Monitors wiederherzustellen.
  • Seite 46 Wenn es immer noch nicht funktioniert, wird der Grafikadapter leider nicht unterstützt. Bitte schauen Sie auf der Website von Philips nach, ob aktualisierte SmartControl-Treiber zur Verfügung stehen. F5.Wenn ich auf "Product Information" klicke, werden die Informationen nur teilweise angezeigt.
  • Seite 47 SmartManage F6.Bei einem Monitor mit der SmartImage-Funktion funktioniert das sRGB-Schema der Farbtemperaturfunktion im SmartControl nicht. Warum? A.Wenn SmartImage aktiviert wird, wird das sRGB-Schema automatisch deaktiviert. Um sRGB zu verwenden, müssen Sie SmartImage über die Taste an der Frontseite des Monitors deaktivieren.
  • Seite 48 Installieren des LCD-Monitors Installieren des LCD-Monitors Beschreibung der • Vorderansicht des Produkts • Anschluß an den PC Beschreibung der Vorderansicht des Produkts • Der Monitorfuß • Inbetriebnahme • Optimierung der Leistung Die Tasten AUFWÄRTS und ABWÄRTS werden zur Einstellung und Anzeigeorientierung auf dem Monitor benutzt. Die Tasten LINKS und RECHTS werden ebenso wie die AUF- und AB-Tasten zur Einstellung der ANZEIGEORIENTIERUNG auf dem Monitor benutzt.
  • Seite 49 Installieren des LCD-Monitors Durch Drücken der Taste OK werden die Anzeigeorientierungs- Steuerelemente aufgerufen. Mit dem EIN-/AUS-Schalter wird der Monitor ein- und ausgeschaltet. Automatische Einstellung der horizontalen und vertikalen Position sowie der Phasen- und Uhreinstellung. ZURÜCK ZUM SEITENANFANG Rückseite 1 Kensington Diebstahlsicherung 2 Netzkabelbuchse 3 DVI-D-Eingang 4 VGA-Eingang...
  • Seite 50 Installieren des LCD-Monitors Optimierung der Leistung Für eine Höchstleistung sollte darauf geachtet werden, daß der Monitor wie folgt eingestellt wird: 1280x1024, 60Hz. Hinweis: Die aktuellen Display-Einstellungen können Sie kontrollieren, indem Sie einmal auf die OK-Taste drücken. Die derzeitige Display- Betriebseinstellung wird im OSD- Menü mit dem Titel AUFLÖSUNG gezeigt.
  • Seite 51 E-DFU- Paket ZURÜCK ZUM SEITENANFANG Anschluß an den PC Verbinden Sie Netz- und DVI-Kabel ordnungsgemäß mit den entsprechenden Buchsen an der Rückseite. (Das VGA-Kabel wurde von Philips für die erste Installation bereits werkseitig angeschlossen.) file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/connect.htm (1 of 3)2006-07-28 1:25:35 PM...
  • Seite 52 Anschluß an ihren PC Den Computer ausschalten und sein Netzkabel herausziehen. Das Signalkabel des Monitors mit dem Video-Anschluss auf der Rückseite des Computers verbinden. file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/connect.htm (2 of 3)2006-07-28 1:25:35 PM...
  • Seite 53 Anschluß an ihren PC Das Netzkabels des Computers und des Monitors mit einer Wandsteckdose in der Nähe verbinden. Den Computer und den Monitor einschalten. Wenn der Monitor ein Bild anzeigt, ist die Installation abgeschlossen. ZURÜCK ZUM SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/connect.htm (3 of 3)2006-07-28 1:25:35 PM...
  • Seite 54 Der Monitorfuß Der Monitorfuß • Beschreibung der Vorderansicht des Produkts Ausklappen und Einklappen des Monitorfußes • Zubehörpaket Ausklappen des Monitorfußes • Anschluß an den PC • Inbetriebnahme • Optimierung der Leistung • Ausklappen des Monitorfußes • Einklappen des Monitorfußes Den Monitor mit der Vorderseite nach unten auf eine stabile Unterlage legen.
  • Seite 55 Der Monitorfuß oben ziehen. Einklappen des Monitorfußes Den Monitor im oberen Bereich nach unten drücken. ZURÜCK AN DEN SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/base.htm (2 of 3)2006-07-28 1:25:36 PM...
  • Seite 56 Der Monitorfuß file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/base.htm (3 of 3)2006-07-28 1:25:36 PM...
  • Seite 57 Verwenden der Informationsdatei ( .inf) für Windows® 95/98/2000/Me/XP oder • Optimierung der Leistung spätere Versionen Philips Monitore mit VESA DDC2B-Eigenschaften unterstützen die Plug&Play-Funktion für Windows® 95/98/2000/Me/XP. Führen Sie bitte diese Informationsdatei ( .inf) aus, um Ihren Philips Monitor im "Monitor"-Dialogfenster sowie die Plug&Play-Funktion unter Windows®...
  • Seite 58 Wir fangen an Laufwerk F: ( CD-ROM-Laufwerk) und klicken Sie anschließend auf 'OK'. Klicken Sie auf 'OK' und wählen Sie dann das Modell Ihres Monitors. Klicken Sie anschließend auf 'Weiter' und dann noch einmal auf 'Weiter'. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'. Unter Windows®...
  • Seite 59 Wir fangen an dann noch einmal auf 'Weiter'. Klicken Sie auf 'Fertig stellen' und dann auf 'Schließen'. Falls das Fenster "Digitale Signatur nicht gefunden" erscheint, klicken Sie bitte auf 'Ja'. Unter Windows® XP Windows® XP starten. Auf die Schaltfläche 'Start' klicken und anschließend auf 'Control Panel' (Einstellungen) klicken.
  • Seite 60 Wir fangen an ZURÜCK ZUM SEITENANFANG file:///D|/EDFU/LCD/170C7/manual/german/170c7/INSTALL/gt_start.htm (4 of 4)2006-07-28 1:25:36 PM...
  • Seite 61 Beschreibung der Bildschirmanzeige Wobei handelt es sich bei der Bildschirmanzeige? Das On-Screen Display (OSD) ist eine Funktionseigenschaft aller Philips-LCD-Monitore. Dadurch kann der Endnutzer die Anpassung von Bildschirm-Betriebseinstellungen oder die Anwahl von Monitor-Funktionen direkt über ein Anweisungsfenster auf dem Schirmbild vornehmen. Auf dem Bildschirm erscheint dann die folgende benutzerfreundliche On Screen Display-Schnittstelle: Grundlegende und einfache Anleitungen auf den Steuertasten.
  • Seite 62 Bildschirmanzeige (OSD) file:///D|/EDFU/LCD/170C7/manual/german/170c7/OSD/osddesc.htm (2 of 4)2006-07-28 1:25:52 PM...
  • Seite 63 Bildschirmanzeige (OSD) file:///D|/EDFU/LCD/170C7/manual/german/170c7/OSD/osddesc.htm (3 of 4)2006-07-28 1:25:52 PM...
  • Seite 64 Bildschirmanzeige (OSD) HAUPTSTEUERUNGEN SCHLIESSEN file:///D|/EDFU/LCD/170C7/manual/german/170c7/OSD/osddesc.htm (4 of 4)2006-07-28 1:25:52 PM...
  • Seite 65 Kundenpflege und Garantie Kundendienst und Garantie BITTE WÄHLEN SIE IHR LAND AUS, UND LESEN SIE SICH DIE GEWÄHRLEISTUNGSERKLÄRUNG FÜR DIESES LAND LAND / REGION DURCH. WEST EUROPA: Belgien • Dänemark • Deutschland • England • Finnland • Frankreich • Griechenland •...
  • Seite 66 Jahre wird Ihr Monitor im Falle von Defekten, die von der Garantie abgedeckt werden, mindestens durch ein gleichwertiges Gerät ersetzt. Das Ersatzgerät bleibt Ihr Eigentum und Philips behält den defekten Originalmonitor. Für den Ersatzmonitor gilt die gleiche Garantiefrist wie für Ihr Originalgerät, d.h. 36 Monate ab dem Anschaffungsdatum des Originalmonitors.
  • Seite 67 Gerät für die Benutzung in einem bestimmten Land geeignet ist. Beachten Sie, dass Geräte, die ursprünglich nicht für den Einsatz innerhalb der Philips F1rst Choice Länder entwickelt, hergestellt, zugelassen und/oder zur Benutzung freigegeben wurden, nicht von der Philips F1rst Choice Garantie erfasst werden. In derartigen Fällen gelten die globalen Garantiebestimmungen von Philips.
  • Seite 68 Ihre Philips F1rst Choice Garantie Die Kundendienststellen von Philips sind weltweit vertreten. Klicken Sie hier für die F1rst Choice Kontakt Informationen. Oder Sie erreichen uns unter: Webseite: http://www.philips.com/support file:///D|/EDFU/LCD/170C7/manual/german/WARRANTY/war_1st.htm (3 of 3)2006-07-28 1:26:04 PM...
  • Seite 69 F1rst Choice Contact Information F1rst Choice Contact Information Land Telefonnummer Tarif Austria 0820 901115 0.20 Belgium 070 253 010 0.17 Cyprus 800 92256 Gebührenfrei Denmark 3525 8761 Ortstarif Finland 09 2290 1908 Ortstarif France 08 9165 0006 0.23 Germany 0180 5 007 532 0.12 Greece 00800 3122 1223...
  • Seite 70 Kosten für den Arbeitsaufwand anfallen. Was deckt die Garantie ab? Diese Philips Garantie in Mittel- und Osteuropa gilt in der tschechischen Republik, in Ungarn, in der Slowakei, in Slowenien, in Polen, in Russland und in der Türkei und nur für Monitore, die ursprünglich für die Benutzung in diesen Ländern konzipiert, hergestellt, zugelassen und/oder...
  • Seite 71 Um unnötige Umstände zu vermeiden, empfehlen wir Ihnen, sich die Gebrauchsanleitung sorgfältig durchzulesen, bevor Sie sich mit unseren Fachhändlern oder Informationszentren in Verbindung setzen. Falls Ihr Philips Produkt nicht korrekt funktioniert oder defekt ist, wenden Sie sich bitte an Ihren Philips Fachhändler oder direkt an ein Philips Service- und Kundeninformations-Center.
  • Seite 72 Consumer Information Centers Consumer Information Centers Antilles • Argentina • Astline • Australia • Bangladesh • Bosnia & Herzegovina• Brasil • Canada • Chile • China • Colombia • Belarus • Bulgaria • Croatia • Czech Republic • Estonia • Dubai •...
  • Seite 73 Consumer Information Centers BOSNIA & HERZEGOVINA Megatrend d.o.o. Bosnia&Herzegovina Džemala Bijedica 2/II BA - 71000 Sarajevo Tel: +387 33 613 166 Email: info@megatrend.ba www.megatrend.ba CROATIA Renoprom d.o.o. Mlinska 5, Strmec HR - 41430 Samobor Tel: +385 1 333 0974 ESTONIA FUJITSU SERVICES OU Akadeemia tee 21G EE-12618 Tallinn...
  • Seite 74 Consumer Information Centers MACEDONIA AMC - Computers kej Dimitar Vlahov bb MK - 1000 Skopje Tel: +389 2 3125097 www.amc.com.mk LITHUANIA ServiceNet LT Gaiziunu G. 3 LT - 3009 KAUNAS Tel: +370 7400088 Email: servisas@servicenet.lt www.servicenet.lt ROMANIA Blue Ridge Int'l Computers SRL 115, Mihai Eminescu St., Sector 2 RO - 020074 Bucharest Tel: +40 21 2101969...
  • Seite 75 PL - 05-500 Piaseczno Tel: +48 22 7501766 Email: servmonitor@zolter.com.pl www.zolter.com.pl RUSSIA Tel: +7 095 961-1111 Tel: 8-800-200-0880 Website: www.philips.ru TURKEY Türk Philips Ticaret A.S. Yukari Dudullu Org.San.Bolgesi 2.Cadde No:22 34776-Umraniye/Istanbul Tel: (0800)-261 33 02 UKRAINE Comel Shevchenko street 32...
  • Seite 76 Philips Antillana N.V. Vedia 3892 Capital Federal 1430 Buenos Aires Phone/Fax: (011)-4544 2047 BRASIL Philips da Amazônia Ind. Elet. Ltda. Rua Verbo Divino, 1400-São Paulo-SP CEP-04719-002 Phones: 11 21210203 -São Paulo & 0800-701-0203-Other Regions without São Paulo City CHILE Philips Chilena S.A.
  • Seite 77 P.O. Box 605 Phone: (595 21) 664 333 Fax: (595 21) 664 336 Customer Desk: Phone: 009 800 54 1 0004 PERU Philips Peruana S.A. Customer Desk Comandante Espinar 719 Casilla 1841 Limab18 Phone: (01)-2136200 Fax : (01)-2136276 URUGUAY Rambla O'Higgins 5303 Montevideo...
  • Seite 78 Consumer Information Centers AUSTRALIA Philips Consumer Electronics Consumer Care Center Level 1, 65 Epping Rd North Ryde NSW 2113 Phone: 1300 363 391 : +61 2 9947 0063 ZEALAND Philips New Zealand Ltd. Consumer Help Desk 2 Wagener Place, Mt.Albert P.O.
  • Seite 79 600 006 NEW DELHI Customer Relation Centre 68, Shivaji Marg New Dehli 110 015 INDONESIA Philips Group of Companies in Indonesia Consumer Information Centre Jl.Buncit Raya Kav. 99-100 12510 Jakarta Phone: (021)-7940040 ext: 2100 Fax : (021)-794 7511 / 794 7539...
  • Seite 80 PHILIPS ELECTRONICS & LIGHTING, INC. Consumer Electronics 48F PBCOM tower 6795 Ayala Avenue cor VA Rufino Salcedo Village 1227 Makati City, PHILS Phone: (02)-888 0572, Domestic Toll Free: 1-800-10-PHILIPS or 1-800-10-744 5477 Fax: (02)-888 0571 file:///D|/EDFU/LCD/170C7/manual/german/WARRANTY/warcic.htm (9 of 11)2006-07-28 1:26:29 PM...
  • Seite 81 Consumer Information Centers SINGAPORE Accord Customer Care Solutions Authorized Philips Service Center Consumer Service 620A Lorong 1 Toa Rayoh Singapore 319762 Tel: +65 6882 3999 Fax: +65 6250 8037 TAIWAN Philips Taiwan Ltd. Consumer Information Centre 13F, No. 3-1 Yuan Qu St., Nan Gang Dist.,...
  • Seite 82 Telephone: +27 (0) 11 471 5194 Fax: +27 (0) 11 471 5123 E-mail: customercare.za@philips.com Middle East DUBAI Philips Middle East B.V. Consumer Information Centre P.O.Box 7785 DUBAI Phone: (04)-335 3666 Fax : (04)-335 3999 file:///D|/EDFU/LCD/170C7/manual/german/WARRANTY/warcic.htm (11 of 11)2006-07-28 1:26:29 PM...

  • Seite 83: Ihre Internationale Garantie

    Landes, in dem das Produkt repariert wird. Diese internationale Garantie der Firma Philips ergänzt die bestehenden nationalen Garantieverpflichtungen seitens der Händler und der Firma Philips Ihnen gegenüber in dem Land, in dem das Produkt erworben wurde, und wirkt sich nicht auf Ihre gesetzlich vorgeschriebenen Anrechte als Kunde aus.
  • Seite 84 Ihre Internationale Garantie Web-Site: http://www.philips.com file:///D|/EDFU/LCD/170C7/manual/german/WARRANTY/war_intl.htm (2 of 2)2006-07-28 1:26:35 PM...
  • Seite 85 Philips Consumer Electronics. reception problems caused by signal conditions or cable or antenna systems outside the unit.
  • Seite 86 United States Guarantee Where IS SERVICE AVAILABLE? Warranty service is available in all countries where the product is officially distributed by Philips Consumer Electronics. In countries where Philips Consumer Electronics does not distribute the product, the local Philips service organization will attempt to provide service (although there may be a delay if the appropriate spare parts and technical manual(s) are not readily available).
  • Seite 87 The full address to which the swap model should be delivered. Just a phone call away Philips’ customer help desks are located worldwide. Within the U.S. you can contact Philips customer care Monday-Friday from 8:00 AM-9:00 PM Eastern Time (ET) and on Saturdays from 10:00 AM-5:00 PM ET hrs by using one of the contact phone numbers.
  • Seite 88 Glossar Glossar A B C D E G H I R S T U V W X Y Z Aktiv-Matrix Dabei handelt es sich um eine Flüssigkristall-Display-Technik, bei der die Ein-/Aus-Spannung jedes Pixels über Schalttransistoren angesteuert wird. Diese Technik ermöglicht eine hellere und schärfere Anzeige mit einem breiteren Blickwinkel als bei Displays mit passiver Matrix.
  • Seite 89 Diese Messung wird ausgedrückt in einem absoluten Maßstab (Grad Kelvin). Farbtemperaturen mit einem niedrigeren Kelvin-Wert (z.B. 2400° K) sind rot; höhere Farbtemperaturen (z.B. 9300° K) sind blau. Die neutrale Farbtemperatur ist weiß (bei 6504° K). Philips-Monitore bieten im Allgemeinen Temperaturen von 9300° K und 6500° K sowie eine benutzerdefinierte Farbtemperatur.
  • Seite 90 Glossar Das Verhältnis der Helligkeit zwischen dem hellsten weißen Zeichen und den dunkelsten schwarzen Zeichen. ZURÜCK ZUM SEITENANFANG D-SUB Ein VGA-Analog-Eingangsstecker. Ihr Monitor wird mit einem D-Sub-Anschlusskabel ausgeliefert. Digital Visual Interface (DVI) [Digitale visuelle Schnittstelle] Die technischen Angaben der Digital Visual Interface (DVI) beschreiben eine digitale Verbindung mit Hochgeschwindigkeit für visuelle Datenarten, die von der Anzeige-Technik unabhängig ist.
  • Seite 91 Glossar ZURÜCK ZUM SEITENANFANG Gamma Die Leuchtdichte des Bildschirms in Abhängigkeit von der Bildspannung folgt annähernd einer mathematischen Potenzfunktion des Eingangsvideosignals, deren Exponent als Gamma bezeichnet wird. Grauskala, Grautreppe Eine achromatische Skala, die vom Schwarz über eine Reihe immer hellerer Grautöne bis zum Weiß reicht.
  • Seite 92 Glossar geschaltet werden. ZURÜCK ZUM SEITENANFANG LCD (Liquid Crystal Display - Flüssigkristallanzeige) Ein Display, das aus einer zwischen zwei transparenten Scheiben angeordneten Schicht eines Flüssigkristallmaterials zusammengesetzt ist. Dieses Display besteht aus Tausenden Pixeln, die elektrisch gesteuert ein- oder ausgeschaltet werden können. Dadurch können farbige Bilder oder Texte generiert werden.
  • Seite 93 (z.B. Digitalkameras, Monitore, Drucker, Scanner usw.). Mit Hilfe eines einheitlichen Farbraums unterstützt sRGB die naturgetreue Wiedergabe von mit einem sRGB-kompatiblen Gerät aufgenommenen Bildern auf Ihrem sRGB-kompatiblen Philips- Monitor. Mit Hilfe dieser automatischen Farbkalibrierung können Sie sich auf die richtige Wiedergabe der auf Ihrem Bildschirm gezeigten Farben verlassen.
  • Seite 94 Glossar Zu diesem Zweck öffnen Sie das On-Screen-Display durch Betätigung der OK-Taste an der Vorderseite Ihres Monitors. Bewegen Sie sich durch Betätigung der Abwärtstaste auf die Option Farbe und betätigen Sie erneut OK. Bewegen Sie sich jetzt mit der rechten Taste auf sRGB. Bewegen Sie jetzt wieder die Abwärts-Taste und drücken Sie erneut auf OK, um die OSD- Bedienung zu verlassen.
  • Seite 95 Glossar notwendig, den Computer auszuschalten, das Gerät einzustecken, den Computer neu zu starten und das Setup-Programm auszuführen. Auch der umgekehrte Vorgang beim Entfernen eines Geräts entfällt. Kurz gesagt, USB verwandelt das heutige „Plug-and-Pray" [einstecken und beten] in wirkliches „Plug- and-Play [einstecken, und es läuft]! Verteiler (Hub) Ein Universal Serial Bus-Gerät, das dem Universal Serial Bus zusätzliche Anschlüsse bietet.
  • Seite 96 Glossar Nachgeschaltet Die Richtung des Datenflusses vom oder zum Host. Ein nachgeschalteter Anschluß ist der Anschluß am Verteiler, der elektrisch am weitesten vom Host entfernt ist und der den nachgeschalteten Datenverkehr vom Verteiler erzeugt. Nachgeschaltete Anschlüsse erhalten vorgeschalteten Datenverkehr. Vorgeschaltet Die Richtung des Datenflusses zum Host.

  • Seite 97: Herunterladen Und Ausdrucken

    Herunterladen und Ausdrucken Herunterladen und Ausdrucken • Installation des LCD Monitortreibers • Anleitungen zum Herunterladen und Installation des LCD Monitor-Treibers Ausdrucken Installation des FPadjust- Systemanforderungen: • Programms PC mit Windows® 95, Windows® 98, Windows® 2000, Windows® Me, Windows® XP oder neuer Den Treiber finden Sie unter ".inf/.icm/.cat"...
  • Seite 98 Herunterladen und Ausdrucken 1. folgen Sie der Anleitung für Ihren Drucker und drucken die benötigten Dateien aus, während die Datei geöffnet ist. ZURÜCK ZUM SEITENANFANG Installation des Fpadjust-Programms Im Fpadjust-Programm werden Ausrichtungsmuster erstellt, mit denen Sie die Monitoreinstellungen, wie beispielsweise KONTRAST, HELLIGKEIT, HORIZONTALE & VERTIKALE POSITION, PHASE und UHR einstellen können.
  • Seite 99 Herunterladen und Ausdrucken file:///D|/EDFU/LCD/170C7/manual/german/DOWNLOAD/download.htm (3 of 3)2006-07-28 1:27:03 PM...
