Inhaltszusammenfassung für MBQuart QB250 GOLF V

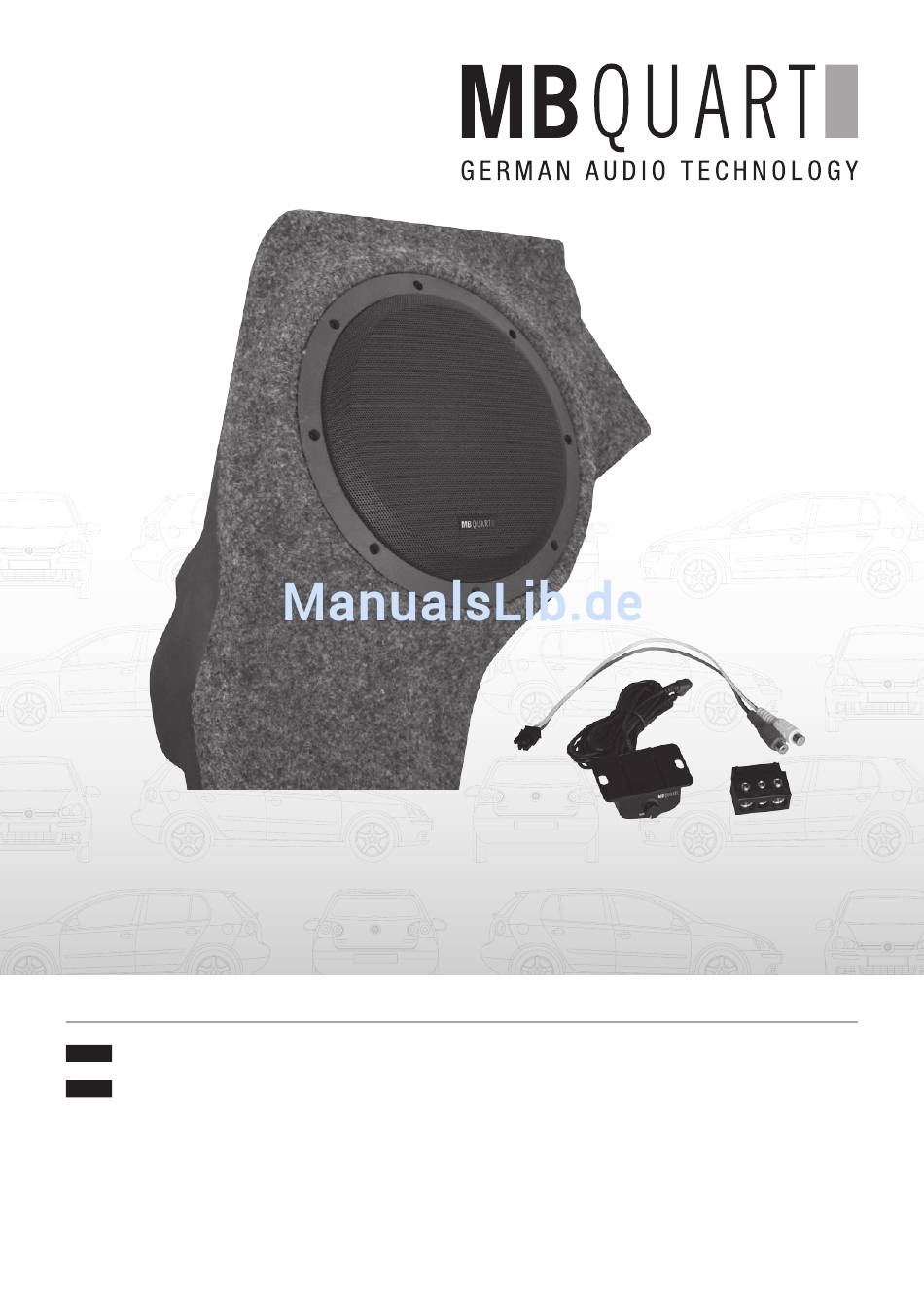

- Seite 1 QB250 GOLF V USER’S MANUAL........2 BEDIENUNGSANLEITUNG ....9 QUARTBASS...
- Seite 2 QUARTBASS...
-
Seite 9: Technische Daten
WICHTIgE INFORMATIONEN bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (–) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. TECHNISCHE DATEN Subwoofer....................................25.cm.(10“) Ausgangsleistung.RMS................................250.Watt Ausgangsleistung.Max................................. 500.Watt Tiefpassfilter..............................50.-.200.Hz.@.12.dB/Oktave. Bass.Boost................................... 0.-.12.dB.@.45.Hz Phase.Shift.(Phasendrehung)...............................0°./.180° Eingangsempfindlichkeit................................6.V.-.0.2.V Auto-Turn-On.(Automatische.Einschaltfunktion)..................... -
Seite 10: Stromversorgung Und Einschaltleitung
QUARTBASS ANSCHLÜSSE STROMVERSORgUNg UND EINSCHALTLEITUNg Stellen.Sie.zunächst.eine.Verbindung.zwischen.dem.GND-Anschluss.(.2.).des.Stromanschlusssteckers.und.einem.geeigneten.Masse-Anschluss- punkt.an.der.Fahrzeugkarosserie.her..Um.eine.gute.Verbindung.zu.garantieren,.sollten.Schmutzreste.sorgfältig.vom.Masse-Anschlusspunkt.ent- fernt.werden..Ein.lockerer.Anschluss.kann.eine.Fehlfunktion.oder.Störgeräusche.und.Verzerrungen.zur.Folge.haben..Verwenden.Sie.für.den.Strom-. und.Masseanschluss.ein.Kabel.mit.einem.Querschnitt.von.min..10.mm ..Geeignete.Anschluss-Sets.erhalten.Sie.im.Fachhandel. Der.+12.V-Anschluss.(.2.).des.Steckers.muss.nun.mit.einem.ausreichend.dimensionierten.Stromkabel.mit.integrierter.Sicherung.mit.dem.Pluspol. der.Fahrzeug-Batterie.verbunden.werden..Die.externe.Sicherung.sollte.sich.in.Nähe.der.Batterie.befinden,.die.Kabellänge.vom.Pluspol.der.Batterie. bis.zur.Sicherung.muss.aus.Sicherheitsgründen.unter.30.cm.liegen..Setzen.Sie.die.Sicherung.erst.nach.Abschluss.aller.Installationsarbeiten.ein- schließlich.der.Lautsprecher-Anschlüsse.ein... Schließen.Sie.nun.die.Einschaltleitung.(Remote).des.Steuergeräts.bzw..Autoradios.an.den.mittleren.Anschluss..(.3.).des.Stromanschlusssteckers. an..Für.diese.Verbindung.ist.ein.Kabel.mit.einem.Querschnitt.von.ca..0,5.mm .ausreichend. AUTOMATISCHE EINSCHALTFUNKTION Mit.Auto-Turn-On.(Automatische.Einschaltfunktion).erkennt.der.Verstärker.an.den.Audioeingängen.(AUDIO.INPUT,.4.).einen.Spannungsan- tieg,.wenn.das.Steuergeräte.angeschaltet.wird.und.schaltet.sich.automatisch.mit.ein..Sobald.das.Steuergerät.wieder.abgeschaltet.wird,. schaltet.sich.der.Verstärker.ab..Der.Anschluss.für.die.Einschaltleitung.(Remote,.3.).ist.in.diesem.Falle.ohne.Funktion.und.muss.nicht.belegt. werden,.wenn.der.Schalter.(AUTO.TURN.ON,.5).auf.DC-OFFSET.oder.AUDIO.steht. DC-OFFSET.ist.der.bessere.Modus.und.funktioniert.prinzipiell.mit.90%.aller.Steuergeräten,.da.diese.”High.Power”-Ausgänge.besitzen..Nur. einige.wenige.älteren.Autoradios.funktionieren.nur.mit.dem.Modus.„AUDIO“. gERäTESICHERUNg Gerätesicherung.mit.2.x.10A.(.6.)..Ist.diese.defekt.bitte.mit.einer.gleichwertigen.Sicherung.ersetzen. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE... - Seite 11 ANSCHLÜSSE SCHUTZSCHALTUNg Die.LED..(.7.).leuchtet.blau.auf,.wenn.das.Gerät.betriebsbereit.ist.und.leuchtet.rot.auf,.wenn.das.Gerät.überhitzt.ist..Wenn.dies.eintritt,. schaltet.die.integrierte.Schutzschaltung.das.Gerät.automatisch.aus.und.sollte.nach.dem.Abkühlen.wieder.funktionieren. AUDIOSIgNALKAbEL Verbinden.Sie.die.Audio-Signalkabel.von.den.Cinch-Ausgänge.aus.dem.Steuergerät.mit.den.Cinch-Eingängen.des.mitgelieferten.Kabelste- ckers..Stecken.Sie.dann.den.Stecker.in.die.Buchse.AUDIO.INPUT.(4)..Wenn.Sie.die.Cinch-Vorverstärker-Ausgänge.(Niedrigpegel).von.Ihrem. Steuergerät.verwenden,.stellen.Sie.den.Schalter.INPUT.LEVEL.auf.Position.LOW.(.8.). Unter.AUDIO.INPUT.(.4.).können.auch.Lautsprecherkabel.(Hochpegel).zur.Ansteuerung.des.Verstärkers.angeschlossen.werden,.wenn.Ihr. Steuergerät.nicht.mit.Cinch-Vorverstärker-Ausgängen.ausgestattet..Verlängern.Sie.dazu.die.entsprechenden.Lautsprecherkabel,.die.aus. Ihrem.Steuergerät.führen.mit.geeigneten.hochwertigen.Lautsprecherkabel.bis.zum.Einbauort.des.Verstärkers..Trennen.Sie.dafür.die.beiden. Cinchstecker.ab.und.verbinden.Sie.das.passende.Lautsprecherkabel.direkt.mit.den.Anschlüssen.wie.unter.(.4.).beschrieben... ACHTUNg:.Entfernen.Sie.den.Anschlussstecker.am.Gerät.(.4.).bevor.Sie.die.Stecker.abschneiden.. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER X-OVER weiß grau L – R – REMOTE CONTROLLER AUDIO INPUT REMOTE weiß./ grau./...
-
Seite 12: Eingangsempfindlichkeit
QUARTBASS bEDIENELEMENTE EINgANgSEMPFINDLICHKEIT Die.Eingangsempfindlichkeit.kann.an.jedes.Steuergerät.angepasst.werden..Stellen.Sie.die.Lautstärke.des.Steuergeräts.zu- nächst.auf.einen.mittleren.Pegel.ein.und.stellen.Sie.dann.die.Eingangspegelregler.(INPUT.LEVEL,.9.).am.Verstärker.so.ein,.dass. sich.eine.mittlere,.durchschnittliche.Lautstärke.ergibt..Hierbei.sind.in.der.Regel.genügend.Leistungsreserven.bei.optimalem. Signalrauschabstand.vorhanden. REgELbARER TIEFPASSFILTER Stellen.Sie.am.Regler.(.LOW.PASS,.10.).die.gewünschte.Trennfrequenz.ein..Somit.werden.nur.die.Frequenzen.unterhalb.der. eingestellten.Trennfrequenz.verstärkt.und.der.Subwoofer.spielt.präziser.und.leistungsfähiger. REgELbARER bASS-bOOST Mit.dem.Bass.Boost.Regler.(.11.).können.Sie.die.gewünschte.Anhebung.des.Basspegels.einstellen..Der.Regelbereich.liegt. zwischen.0.dB.und.12.dB..Achtung:.Benutzen.Sie.die.Bassanhebung.mit.Bedacht. PHASEN-SCHALTER Mit.dem.Phasen-Schalter.(.12.).kann.die.Phase.des.Subwoofer-Audiosignals.gedreht.werden.(.0°.oder.180°),.um.dieses.falls. nötig.an.die.restlichen.Lautsprecher.des.Sound-Systems.anpassen.zu.können. KAbELbASSFERNbEDIENUNg Remote-Anschluss.(.13.).für.die.beiliegende.Kabelbassferbedienung..Wird.diese.benutzt,.ersetzt.die.Kabelbassferbedienung.die. Funktion.des.Reglers.GAIN.(.9.),.welcher.dann.ohne.Funktion.ist. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE POWER PROTECTION FUSE... - Seite 13 INSTALLATION Die.vorliegende.Anleitung.ist.eine.Einbauhilfe.zur.fachgerechten.Montage.des.Soundsystems..Beachten.Sie.dazu.die.folgenden.Hinweise: •.. Die.Leistung.und.Zuverlässigkeit.des.Soundsystems.ist.von.der.Qualität.des.Einbaus.abhängig.. •.. Behandeln.Sie.bitte.alle.Teile.des.Soundsystems.und.die.Komponenten.Ihres.Fahrzeugs.grundsätzlich.mit.Vorsicht. •.. Beachten.Sie.unter.allen.Umständen.die.Vorschriften.des.Fahrzeugherstellers.und.nehmen.Sie.keine.Veränderungen. am.Fahrzeug.vor,.welche.die.Fahrsicherheit.beeinträchtigen.könnten. •.. Achten.Sie.bei.der.Installation.und.der.Befestigung.des.Geräts.unbedingt.darauf,.dass.keine.serienmäßige.Komponenten.des. Fahrzeugs.(Airbags,.Sicherheitsgurte,.Kabelstränge,.Benzintank.etc.).durch.Bohrlöcher.oder.ähnliches.beschädigt.werden. •. Schrauben.Sie.bitte.keine.anderen.Geräte.wie.z.B..Verstärker.auf.das.Gehäuse..Dadurch.könnte.die.Elektronik.beschädigt.werden. •.. Bitte.beachten.Sie.unbedingt.die.korrekte.Polung.der.Anschlüsse..Falsch.installierte.oder.angeschlossene.Geräte.können.Ihr. Fahrzeug.und.das.Gerät.selbst.dauerhaft.beschädigen. SCHRITT 1: SCHRITT 2: SCHRITT 3: Räumen.Sie.den.linken.Stauraum.frei.und. Entfernen.Sie.den.Halter.des.Warndrei- Entfernen.Sie.die.acht.Schrauben.am. entfernen.den.Teppich.am.Kofferraumboden. ecks. Subwoofer-Gehäuse. SCHRITT 4: SCHRITT 5: SCHRITT 6: Entnehmen.Sie.den.Subwoofer.sorgfältig. Nehmen.Sie.jetzt.die.beiliegende.Befes- Drücken.Sie.jetzt.das.Subwoofer-Gehäuse. und.setzen.das.Subwoofer-Gehäuse.an.sei- tigungsschraube.und.einen.geeigneten. fest.gegen.die.Fahrzeuginnenwand.und.
-
Seite 14: Fehlerbehebung
QUARTBASS FEHLERbEHEbUNg Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Das.Gerät.auf.ordnungsgemäße.Anschlüsse.überprüfen. Prüfen.Sie,.ob.die.LED.(.7.).blau.aufleuchtet..Leuchtet.die.LED.blau.auf,.bei.Schritt.3.weitermachen,.falls.nicht,.hier.weitermachen. 1.. Die.Sicherungen.am.Gerät.oder.die.externe.Sicherung.überprüfen.und.nach.Bedarf.ersetzen. 2.. Überprüfen.Sie,.ob.der.Masseanschluss.korrekt.angeschlossen.ist..Nach.Bedarf.reparieren.oder.ersetzen. Stellen.Sie.sicher,.dass.Sie.nach.der.Installation.den.Masseanschluss.wieder.an.die.Batterie.angeschlossen.haben. 3... Überprüfen.Sie,.ob.am.+12V.Anschluss.und.der.Einschaltleitung.11.bis.15.Volt.anliegen..Die.Qualität.der.Anschlüsse.für.beide.Kabel.am.Gerät,. Steuergerät.(Autoradio).und.Batterie-.bzw..Sicherungshalter.überprüfen..Nach.Bedarf.reparieren.oder.ersetzen. Überprüfen.Sie.auch,.ob.das.Ladesystem.des.Fahrzeugs.die.erforderliche.Spannung.aufrechterhält.. Verfahren 2: Die.LED.(.7.).leuchtet.rot.auf. 1... Leuchtet.die.LED.rot.aufgrund.Überhitzung.auf,.kann.dies.ein.Zeichen.dafür.sein,.dass.das.Gerät.auf.sehr.hoher.Leistung.gefahren.wird,.. ohne.dass.ein.adäquater.Luftstrom.um.das.Gerät.herum.vorhanden.ist..Dann.sollten.Sie.das.System.ausschalten.und.das.Gerät.abkühlen.lassen..Überprüfen.Sie.auch,.ob.das.Ladesystem.des.Fahrzeugs.die.erforderliche.Spannung.aufrechterhält..Sollte.keiner.dieser.Schritte.Abhilfe.schaffen,.. ist.das.Gerät.möglicherweise.defekt.. Verfahren 3: Das.Gerät.auf.Audioleistung.überprüfen.
