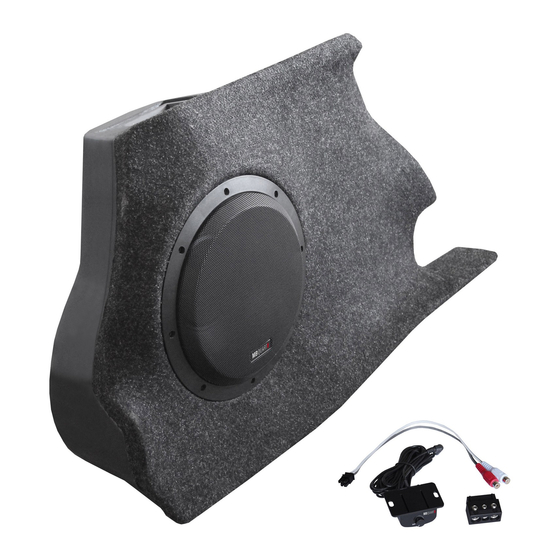

- Seite 1 QB250 BMW 1 USER’S MANUAL........2 BEDIENUNGSANLEITUNG ....9 QUARTBASS...
- Seite 2 QUARTBASS...
-
Seite 3: Specifications
IMPORTANT INFORMATIONS before you start with the installation, disconnect the ground connection from the vehicle’s battery in order to prevent short circuits. SPECIFICATIONS Subwoofer....................................25.cm.(10“) Output.Power.RMS..................................250.Watts Output.Power.Max..................................500.Watts Lowpassfilter..............................50.-.200.Hz.@.12.dB/Octave. Bass.Boost................................... 0.-.12.dB.@.45.Hz Phase.Shift....................................0°./.180° Input.Sensitivity..................................6.V.-.0.2.V Auto-Turn-On................................Audio./.DC-Offset./.Off Operating.Voltage..........................+12.V.(11.-.15.V),.negative.ground Fuse.rating....................................2.x.10.A All.Specifications.are.subject.to.change. COMPATIbILITY BMW.1.Series.(E81.3-Door.2007.-.2012,..E87.5-Door.2004.-.2011). - Seite 4 QUARTBASS INTERCONNECTION POWER SUPPLY AND TURN-ON-CONNECTION First.connect.the.GND.terminal.(.2.).of.the.power.plug.to.an.appropriate.ground.connection.at.the.chassis..To.ensure.a.good.connection,. remove.dirt.and.dust.from.the.connection.point..A.loose.connection.may.cause.malfunctions.or.interferences.noise.and.distortion. Use.at.least.a.10.mm .cross-section.for.the.power.and.ground.connection.cable..Suitable.cable.sets.are.available.at.the.specialist.shop. Then.connect..the.+12.V.terminal.(.1.).of.the.power.plug.with.the.battery.by.using.an.appropriate.cable.including.an.in-line.fuse..This.fuse. should.be.located.very.close.to.the.battery;.for.safety.reasons.not.more.than.30.cm.away..Only.insert.the.fuse.when.the.installation,.inclu- ding.the.connection.of.the.loudspeakers,.has.been.accomplished.. Then.connect.the.remote.turn-on-wire.(Remote).from.the.headunit.with.the.power.plug‘s.middle.connector.(.3.)..A.cable.with.a.cross-section. of.0.5.mm .is.adequate. AUTO TURN ON-FUNCTION With.this.function.the.amplifier.detects.a.voltage.rise.over.the.connected.input.signal.on.the.AUDIO.INPUT.(.4.).when.the.headunit.will.be. switched.on..Hence,.the.amplifier.will.also.be.turned.on..As.soon.as.the.headunit.will.be.turned.off,.the.amplifier.turns.also.automatically. off..In.this.case.the.turn-on.connection.(.3.).is.not.needed,.if.the.switch.(.5.).is.in.position.DC.OFFSET.or.AUDIO. The.DC.OFFSET.mode.is.the.best.choice.for.the.Auto.Turn.On-function.and.usually.works.with.90%.of.all.headunits,.because.they.are. equipped.with.”High.Power”-outputs..Only.with.a.few.older.and.still.existing.headunits.are.working.only.with.the.AUDIO.mode. FUSE Fuse.with.a.rating.of.2.x.10A.(.6.)..If.the.fuse.is.defective,.please.replace.with.an.equivalent.fuse. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE POWER...
- Seite 5 INTERCONNECTION PROTECTION CIRCUIT If.the.LED.(.7.).lits.up.blue,.the.device.is.in.normal.operation.and.lits.up.red,.when.the.device.is.overheated..If.this.events,.the.internal.built-in. protection.circuit.shuts.down.the.device.automatically..The.device.should.work.again.properly.after.cooling.down.. AUDIO SIgNAL CAbLES Connect.the.audio.signal.cables.from.the.RCA.outputs.coming.from.the.headunit.with.the.RCA.inputs.of.the.included.plug.connector..Then. plug.the.connector.into.the.AUDIO.INPUT.socket.(.4.)..If.you.use.LOW.level.pre-amplifier.RCA.outputs.from.your.headunit,.set.the.switch. INPUT.LEVEL.on.position.LOW.(.8.). The.AUDIO.INPUT.(.4.).is.also.suitable.to.connect.the.device.input.with.speaker.wires,.if.your.headunit.is.not.equipped.with.LOW.level.pre- amplifier.RCA.outputs..Extend.therefor.every.regarding.speaker.cable.from.your.headunit.with.appropriate.speaker.cables.from.your.car. audio.retailer.to.the.mounting.location.of.the.amplifier..Then.cut.off.the.RCA.jacks.from.the.included.cable.connector.plug.and.connect.each. matching.loudspeaker.cable.like.described.below.(.4.)..Ensure.to.detach.the.cable.connector.plug.from.the.device.before.the.cutting.off. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER X-OVER white grey L – R – REMOTE CONTROLLER AUDIO INPUT REMOTE white./...
-
Seite 6: Operating Elements
QUARTBASS OPERATINg ELEMENTS INPUT SENSITIVITY The.input.sensitivity.can.be.adjusted.to.any.headunit..Turn.the.volume.control.of.your.headunit.to.the.center.medium.position. and.then.adjust.the.input.level.controls.(.9.).until.you.have.an.average.medium.level..This.setting.usually.provides.sufficient. power.reserves.at.optimum.weighted.signal-to-noise.ratio. VARIAbLE LOWPASS FILTER Set.the.desired.crossover.frequency.of.the.low.pass.filter.by.using.the.controller.(.10.)..Hence,.only.the.frequencies.below.the. chosen.crossover.frequency.will.be.amplified.and.the.subwoofer.plays.more.precised.and.efficient. VARIAbLE bASS bOOST By.using.the.boost.controller.(.11.).you.are.able.to.increase.the.bass.boost.level.from.0.dB.to.12.dB. Caution: Please.use.the.bass.boost.with.care. PHASE SWITCH With.the.phase.switch.(.12.).you.are.able.to.turn.the.phase.(.0°.or.180°).of.the.subwoofer.audio.signal.to.match.it.with.the. satellite.speakers.of.the.sound.systems.if.neccessary. bASS REMOTE CONTROLLER Remote.jack.(.13.).for.the.included.bass.remote.controller..If.the.bass.remote.controller.is.connected.it.replaces.the.GAIN.con- troller.(.9.),.which.is.then.without.function. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE... -
Seite 7: Installation
INSTALLATION This.guide.is.an.installation.aid.for.a.proper.installation.of.the.sound.system..Please.read.the.following.instructions: •.. The.reliability.and.performance.of.the.device.depends.on.the.quality.of.installation.. •.. Please.treat.all.parts.of.the.sound.system.and.the.components.of.your.vehicle.with.caution. •.. Follow.under.all.circumstance.the.regulations.of.the.vehicle.manufacturer.and.do.not.make.any.modifications. on.the.vehicle,.which.could.interfere.the.driving.safety. •.. Please.observe.that.you.don’t.damage.any.serial.components.of.your.vehicle.(airbags,.wires,.gastank.etc.).during.the.installation.of... your.soundsystem.by.drilling.or.any.other.operations. •. Never.screw.or.mount.any.other.devices.(amps,.caps.etc.).onto.the.subwoofer.enclosure,.this.may.cause.damage.to.the.electricity. •. Please.ensure.the.correct.polarity.of.all.connections..Faulty.installed.and.connected.devices.may.damage.the.vehicle.and.the. device.permanently. STEP 1: STEP 2: STEP 3: Clear.the.trunk.area.on.the.left. Remove.the.strips.of.the.hook.and.loop. Set.in.the.enclosure.to.its.final.position. tapes.on.the.back. and.press.it.tightly.against.the.vehicle. interior.wall. -
Seite 8: Troubleshooting
QUARTBASS TROUbLE SHOOTINg If you are having problems after installation follow the trouble shooting procedures below. Procedure 1: Check.the.device.for.proper.connections. Verify.that.the.LED.(.7.).lits.up.blue..If.the.LED.lits.up.blue.skip.to.Step.3,.if.not.continue. 1... Check.the.fuses.of.the.device.or.the.external.fuse.on.battery.positive.cable..Replace.if.necessary. 2... Verify.that.Ground.connection.is.connected.to.clean.metal.on.the.vehicle’s.chassis..Repair/replace.if.necessary. Please.ensure.that.you.have.reconnected.the.GND.connection.at.the.battery.after.the.installation. 3... Verify.that.there.are.11.to.15.Volts.present.at.the.positive.battery.and.remote.turn-on.cable..Verify.quality.connections.for.both.cables.at.device,. headunit.and.battery/fuseholder..Repair/replace.if.necessary..Check.that.the.vehicle.charging.system.is.maintaining.proper.voltage. Procedure 2: The.LED.(.7.).lits.up.red. 1... If.the.LED.lits.up.red,.this.is.a.sign.of.overheating.and.driving.the.device.at.very.high.power.levels.without.adequate.airflow.around.the.device.. Shut.off.the.system.and.allow.device.to.cool.down..If.the.previous.items.do.not.solve.the.problem,.a.fault.may.be.in.the.device. Check.that.the.vehicle.charging.system.is.maintaining.proper.voltage. Procedure 3: Check.the.device.for.a.proper.audio.signal. 1... Verify.good.RCA.input.connections.at.headunit.and.device..Check.entire.length.of.cables.for.kinks,.splices,.etc.. Test.RCA.inputs.for.AC.volts.with.stereo.on..Repair/replace.if.necessary. -
Seite 9: Technische Daten
WICHTIgE INFORMATIONEN bevor Sie mit der Installation beginnen, trennen Sie die Masseklemme (–) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. TECHNISCHE DATEN Subwoofer....................................25.cm.(10“) Ausgangsleistung.RMS................................250.Watt Ausgangsleistung.Max................................. 500.Watt Tiefpassfilter..............................50.-.200.Hz.@.12.dB/Oktave. Bass.Boost................................... 0.-.12.dB.@.45.Hz Phase.Shift.(Phasendrehung)...............................0°./.180° Eingangsempfindlichkeit................................6.V.-.0.2.V Auto-Turn-On.(Automatische.Einschaltfunktion)..................... -
Seite 10: Stromversorgung Und Einschaltleitung
QUARTBASS ANSCHLÜSSE STROMVERSORgUNg UND EINSCHALTLEITUNg Stellen.Sie.zunächst.eine.Verbindung.zwischen.dem.GND-Anschluss.(.2.).des.Stromanschlusssteckers.und.einem.geeigneten.Masse-Anschluss- punkt.an.der.Fahrzeugkarosserie.her..Um.eine.gute.Verbindung.zu.garantieren,.sollten.Schmutzreste.sorgfältig.vom.Masse-Anschlusspunkt.ent- fernt.werden..Ein.lockerer.Anschluss.kann.eine.Fehlfunktion.oder.Störgeräusche.und.Verzerrungen.zur.Folge.haben..Verwenden.Sie.für.den.Strom-. und.Masseanschluss.ein.Kabel.mit.einem.Querschnitt.von.min..10.mm ..Geeignete.Anschluss-Sets.erhalten.Sie.im.Fachhandel. Der.+12.V-Anschluss.(.2.).des.Steckers.muss.nun.mit.einem.ausreichend.dimensionierten.Stromkabel.mit.integrierter.Sicherung.mit.dem.Pluspol. der.Fahrzeug-Batterie.verbunden.werden..Die.externe.Sicherung.sollte.sich.in.Nähe.der.Batterie.befinden,.die.Kabellänge.vom.Pluspol.der.Batterie. bis.zur.Sicherung.muss.aus.Sicherheitsgründen.unter.30.cm.liegen..Setzen.Sie.die.Sicherung.erst.nach.Abschluss.aller.Installationsarbeiten.ein- schließlich.der.Lautsprecher-Anschlüsse.ein... Schließen.Sie.nun.die.Einschaltleitung.(Remote).des.Steuergeräts.bzw..Autoradios.an.den.mittleren.Anschluss..(.3.).des.Stromanschlusssteckers. an..Für.diese.Verbindung.ist.ein.Kabel.mit.einem.Querschnitt.von.ca..0,5.mm .ausreichend. AUTOMATISCHE EINSCHALTFUNKTION Mit.Auto-Turn-On.(Automatische.Einschaltfunktion).erkennt.der.Verstärker.an.den.Audioeingängen.(AUDIO.INPUT,.4.).einen.Spannungsan- tieg,.wenn.das.Steuergeräte.angeschaltet.wird.und.schaltet.sich.automatisch.mit.ein..Sobald.das.Steuergerät.wieder.abgeschaltet.wird,. schaltet.sich.der.Verstärker.ab..Der.Anschluss.für.die.Einschaltleitung.(Remote,.3.).ist.in.diesem.Falle.ohne.Funktion.und.muss.nicht.belegt. werden,.wenn.der.Schalter.(AUTO.TURN.ON,.5).auf.DC-OFFSET.oder.AUDIO.steht. DC-OFFSET.ist.der.bessere.Modus.und.funktioniert.prinzipiell.mit.90%.aller.Steuergeräten,.da.diese.”High.Power”-Ausgänge.besitzen..Nur. einige.wenige.älteren.Autoradios.funktionieren.nur.mit.dem.Modus.„AUDIO“. gERäTESICHERUNg Gerätesicherung.mit.2.x.10A.(.6.)..Ist.diese.defekt.bitte.mit.einer.gleichwertigen.Sicherung.ersetzen. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE... - Seite 11 ANSCHLÜSSE SCHUTZSCHALTUNg Die.LED..(.7.).leuchtet.blau.auf,.wenn.das.Gerät.betriebsbereit.ist.und.leuchtet.rot.auf,.wenn.das.Gerät.überhitzt.ist..Wenn.dies.eintritt,. schaltet.die.integrierte.Schutzschaltung.das.Gerät.automatisch.aus.und.sollte.nach.dem.Abkühlen.wieder.funktionieren. AUDIOSIgNALKAbEL Verbinden.Sie.die.Audio-Signalkabel.von.den.Cinch-Ausgänge.aus.dem.Steuergerät.mit.den.Cinch-Eingängen.des.mitgelieferten.Kabelste- ckers..Stecken.Sie.dann.den.Stecker.in.die.Buchse.AUDIO.INPUT.(4)..Wenn.Sie.die.Cinch-Vorverstärker-Ausgänge.(Niedrigpegel).von.Ihrem. Steuergerät.verwenden,.stellen.Sie.den.Schalter.INPUT.LEVEL.auf.Position.LOW.(.8.). Unter.AUDIO.INPUT.(.4.).können.auch.Lautsprecherkabel.(Hochpegel).zur.Ansteuerung.des.Verstärkers.angeschlossen.werden,.wenn.Ihr. Steuergerät.nicht.mit.Cinch-Vorverstärker-Ausgängen.ausgestattet..Verlängern.Sie.dazu.die.entsprechenden.Lautsprecherkabel,.die.aus. Ihrem.Steuergerät.führen.mit.geeigneten.hochwertigen.Lautsprecherkabel.bis.zum.Einbauort.des.Verstärkers..Trennen.Sie.dafür.die.beiden. Cinchstecker.ab.und.verbinden.Sie.das.passende.Lautsprecherkabel.direkt.mit.den.Anschlüssen.wie.unter.(.4.).beschrieben... ACHTUNg:.Entfernen.Sie.den.Anschlussstecker.am.Gerät.(.4.).bevor.Sie.die.Stecker.abschneiden.. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER X-OVER weiß grau L – R – REMOTE CONTROLLER AUDIO INPUT REMOTE weiß./ grau./...
-
Seite 12: Eingangsempfindlichkeit
QUARTBASS bEDIENELEMENTE EINgANgSEMPFINDLICHKEIT Die.Eingangsempfindlichkeit.kann.an.jedes.Steuergerät.angepasst.werden..Stellen.Sie.die.Lautstärke.des.Steuergeräts.zu- nächst.auf.einen.mittleren.Pegel.ein.und.stellen.Sie.dann.die.Eingangspegelregler.(INPUT.LEVEL,.9.).am.Verstärker.so.ein,.dass. sich.eine.mittlere,.durchschnittliche.Lautstärke.ergibt..Hierbei.sind.in.der.Regel.genügend.Leistungsreserven.bei.optimalem. Signalrauschabstand.vorhanden. REgELbARER TIEFPASSFILTER Stellen.Sie.am.Regler.(.LOW.PASS,.10.).die.gewünschte.Trennfrequenz.ein..Somit.werden.nur.die.Frequenzen.unterhalb.der. eingestellten.Trennfrequenz.verstärkt.und.der.Subwoofer.spielt.präziser.und.leistungsfähiger. REgELbARER bASS-bOOST Mit.dem.Bass.Boost.Regler.(.11.).können.Sie.die.gewünschte.Anhebung.des.Basspegels.einstellen..Der.Regelbereich.liegt. zwischen.0.dB.und.12.dB..Achtung:.Benutzen.Sie.die.Bassanhebung.mit.Bedacht. PHASEN-SCHALTER Mit.dem.Phasen-Schalter.(.12.).kann.die.Phase.des.Subwoofer-Audiosignals.gedreht.werden.(.0°.oder.180°),.um.dieses.falls. nötig.an.die.restlichen.Lautsprecher.des.Sound-Systems.anpassen.zu.können. KAbELbASSFERNbEDIENUNg Remote-Anschluss.(.13.).für.die.beiliegende.Kabelbassferbedienung..Wird.diese.benutzt,.ersetzt.die.Kabelbassferbedienung.die. Funktion.des.Reglers.GAIN.(.9.),.welcher.dann.ohne.Funktion.ist. INPUT AUTO GAIN PHASE LEVEL TURN ON HIGH X-OVER REMOTE CONTROLLER AUDIO INPUT BASS BOOST FUSE POWER PROTECTION FUSE... - Seite 13 INSTALLATION Die.vorliegende.Anleitung.ist.eine.Einbauhilfe.zur.fachgerechten.Montage.des.Soundsystems..Beachten.Sie.dazu.die.folgenden.Hinweise: •.. Die.Leistung.und.Zuverlässigkeit.des.Soundsystems.ist.von.der.Qualität.des.Einbaus.abhängig.. •.. Behandeln.Sie.bitte.alle.Teile.des.Soundsystems.und.die.Komponenten.Ihres.Fahrzeugs.grundsätzlich.mit.Vorsicht. •.. Beachten.Sie.unter.allen.Umständen.die.Vorschriften.des.Fahrzeugherstellers.und.nehmen.Sie.keine.Veränderungen. am.Fahrzeug.vor,.welche.die.Fahrsicherheit.beeinträchtigen.könnten. •.. Achten.Sie.bei.der.Installation.und.der.Befestigung.des.Geräts.unbedingt.darauf,.dass.keine.serienmäßige.Komponenten.des. Fahrzeugs.(Airbags,.Sicherheitsgurte,.Kabelstränge,.Benzintank.etc.).durch.Bohrlöcher.oder.ähnliches.beschädigt.werden. •. Schrauben.Sie.bitte.keine.anderen.Geräte.wie.z.B..Verstärker.auf.das.Gehäuse..Dadurch.könnte.die.Elektronik.beschädigt.werden. •.. Bitte.beachten.Sie.unbedingt.die.korrekte.Polung.der.Anschlüsse..Falsch.installierte.oder.angeschlossene.Geräte.können.Ihr. Fahrzeug.und.das.Gerät.selbst.dauerhaft.beschädigen. STEP 1: STEP 2: STEP 3: Räumen.Sie.den.linken.Stauraum.im. Entfernen.Sie.die.Sicherheitsfolie.des. Pressen.Sie.das.Subwoofergehäuse.kräf- Kofferraum.frei. Klettklebebandstreifens.am.Subwoofer- tig.im.linken.Stauraum.an.die.Innenwand. gehäuse.
-
Seite 14: Fehlerbehebung
QUARTBASS FEHLERbEHEbUNg Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung: Verfahren 1: Das.Gerät.auf.ordnungsgemäße.Anschlüsse.überprüfen. Prüfen.Sie,.ob.die.LED.(.7.).blau.aufleuchtet..Leuchtet.die.LED.blau.auf,.bei.Schritt.3.weitermachen,.falls.nicht,.hier.weitermachen. 1.. Die.Sicherungen.am.Gerät.oder.die.externe.Sicherung.überprüfen.und.nach.Bedarf.ersetzen. 2.. Überprüfen.Sie,.ob.der.Masseanschluss.korrekt.angeschlossen.ist..Nach.Bedarf.reparieren.oder.ersetzen. Stellen.Sie.sicher,.dass.Sie.nach.der.Installation.den.Masseanschluss.wieder.an.die.Batterie.angeschlossen.haben. 3... Überprüfen.Sie,.ob.am.+12V.Anschluss.und.der.Einschaltleitung.11.bis.15.Volt.anliegen..Die.Qualität.der.Anschlüsse.für.beide.Kabel.am.Gerät,. Steuergerät.(Autoradio).und.Batterie-.bzw..Sicherungshalter.überprüfen..Nach.Bedarf.reparieren.oder.ersetzen. Überprüfen.Sie.auch,.ob.das.Ladesystem.des.Fahrzeugs.die.erforderliche.Spannung.aufrechterhält.. Verfahren 2: Die.LED.(.7.).leuchtet.rot.auf. 1... Leuchtet.die.LED.rot.aufgrund.Überhitzung.auf,.kann.dies.ein.Zeichen.dafür.sein,.dass.das.Gerät.auf.sehr.hoher.Leistung.gefahren.wird,.. ohne.dass.ein.adäquater.Luftstrom.um.das.Gerät.herum.vorhanden.ist..Dann.sollten.Sie.das.System.ausschalten.und.das.Gerät.abkühlen.lassen..Überprüfen.Sie.auch,.ob.das.Ladesystem.des.Fahrzeugs.die.erforderliche.Spannung.aufrechterhält..Sollte.keiner.dieser.Schritte.Abhilfe.schaffen,.. ist.das.Gerät.möglicherweise.defekt.. Verfahren 3: Das.Gerät.auf.Audioleistung.überprüfen. - Seite 16 Audio.Design.GmbH. Am.Breilingsweg.3.·.D-76709.Kronau/Germany Tel..+49(0)7253.-.9465-0.·.Fax.+49(0)7253.-.946510 www.audiodesign.de ©2012.Audio.Design.GmbH,.All.Rights.Reserved...
